Добавление эталонного слоя

Статья
07/10/2024

Эталонные слои позволяют улучшить пространственные визуализации, перекладывая вторичный пространственный набор данных на карте, чтобы обеспечить больше контекста. Power BI размещает этот набор данных в различных форматах, в том числе:

Файлы GeoJSON с расширением или .geojson расширением .json
WKT (известный текст) с расширением .wkt
Файлы KML (язык разметки ключей) с расширением .kml
Файлы SHP (Shapefile) с расширением .shp
ФАЙЛЫ CSV (значения, разделенные запятыми) с расширением .csv . Визуальный элемент Azure Maps Power BI анализирует столбец, содержащий строки WKT (известный текст) на листе.

Добавление пространственного набора данных в качестве эталонного слоя

Существует два варианта добавления пространственного набора данных в качестве эталонного слоя. Вы можете ссылаться на размещенный файл, указав URL-адрес или выбрав файл для отправки.

Отправить файл
Ссылочный размещенный файл

Чтобы отправить пространственный набор данных в качестве эталонного слоя, выполните указанные действия.

Перейдите в область "Формат ".
Разверните раздел "Эталонный слой ".
Выберите "Отправить файл" в раскрывающемся списке "Тип ".
Выберите Обзор. Откроется диалоговое окно выбора файла, позволяющее выбрать файл с расширением , .json.geojson/ .shp.wkt.kml.csv gt;.

После добавления файла на эталонный слой имя файла отображается в поле обзора . Добавлена кнопка "X", которая удаляет данные из визуального элемента и удаляет связанный файл из Power BI при выборе.

Чтобы использовать размещенный пространственный набор данных в качестве эталонного слоя:

Перейдите в область "Формат ".
Разверните раздел "Эталонный слой ".
Выберите URL-адрес из раскрывающегося списка "Тип ".
Выберите ВВОД URL-адреса и введите допустимый URL-адрес , указывающий на размещенный файл. Размещенные файлы должны быть допустимым пространственным набором данных с расширением , .json.csv .geojson.wkt.kml.shp/>. После добавления ссылки на размещенный файл в эталонный слой URL-адрес появится в поле "Ввод URL-адреса ". Чтобы удалить данные из визуального элемента, удалите URL-адрес.

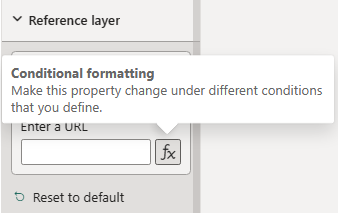

Кроме того, можно создать динамический URL-адрес с помощью выражений анализа данных (DAX) на основе полей, переменных или других программных элементов. Используя DAX, URL-адрес будет динамически изменяться на основе фильтров, выбора или других взаимодействий с пользователем и конфигураций. Дополнительные сведения см. в разделе "Названия на основе выражений" в Power BI Desktop.

На следующей карте показаны переписные участки 2016 для Колорадо. Области окрашены на основе популяции, используя эталонный слой.

Карта, отображающая переписные участки 2016 года для Колорадо, окрашенная населением в качестве эталонного слоя.

Далее приведены все параметры панели Формат, доступные в разделе Эталонный слой.

Параметр	Description
Данные эталонного слоя	Файл данных для отправки в визуальный элемент в виде другого слоя в карте. При нажатии кнопки "Обзор" отображается список файлов с расширением `.json`, `.kml.shp.geojson.wkt`или `.csv` расширением файла, которое можно открыть.

Стиль данных в эталонном слое

Свойства можно добавить в каждую функцию в файле GeoJSON для настройки стиля. Для этого признака используется простой признак уровня данных из веб-пакета SDK для Azure Maps. Дополнительные сведения см. в этом документе о поддерживаемых свойствах стиля. Пользовательские изображения значков не поддерживаются в визуальном элементе Azure Maps Power BI в качестве меры предосторожности.

Ниже приведены примеры, показывающие, как задать для свойства функций color точки значение red.

GeoJSON

{
    "type": "Feature",
    "geometry": {
        "type": "Point",
        "coordinates": [-122.13284, 47.63699]
    },
    "properties": {
        "color": "red"
    }
}

WKT

POINT(-122.13284 47.63699)

KML

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
  <Placemark>
    <Point>
      <coordinates>-122.13284,47.63699</coordinates>
    </Point>
    <Style>
      <IconStyle>
        <color>ff0000ff</color> <!-- Red color in KML format (Alpha, Blue, Green, Red) -->
      </IconStyle>
    </Style>
  </Placemark>
</kml>

Настраиваемый стиль для эталонного слоя с помощью области форматирования

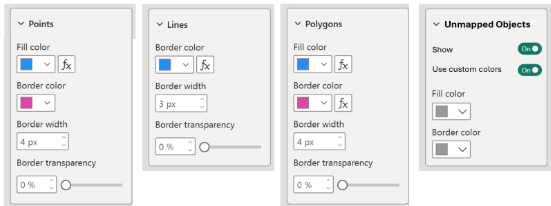

Настраиваемый стиль для эталонного слоя с помощью функции области форматирования в Azure Maps позволяет персонализировать внешний вид ссылочных слоев. Вы можете определить цвет, ширину границы и прозрачность точек, линий и многоугольников непосредственно в визуальном интерфейсе Azure Maps Power BI, чтобы повысить наглядность и влияние геопространственных данных.

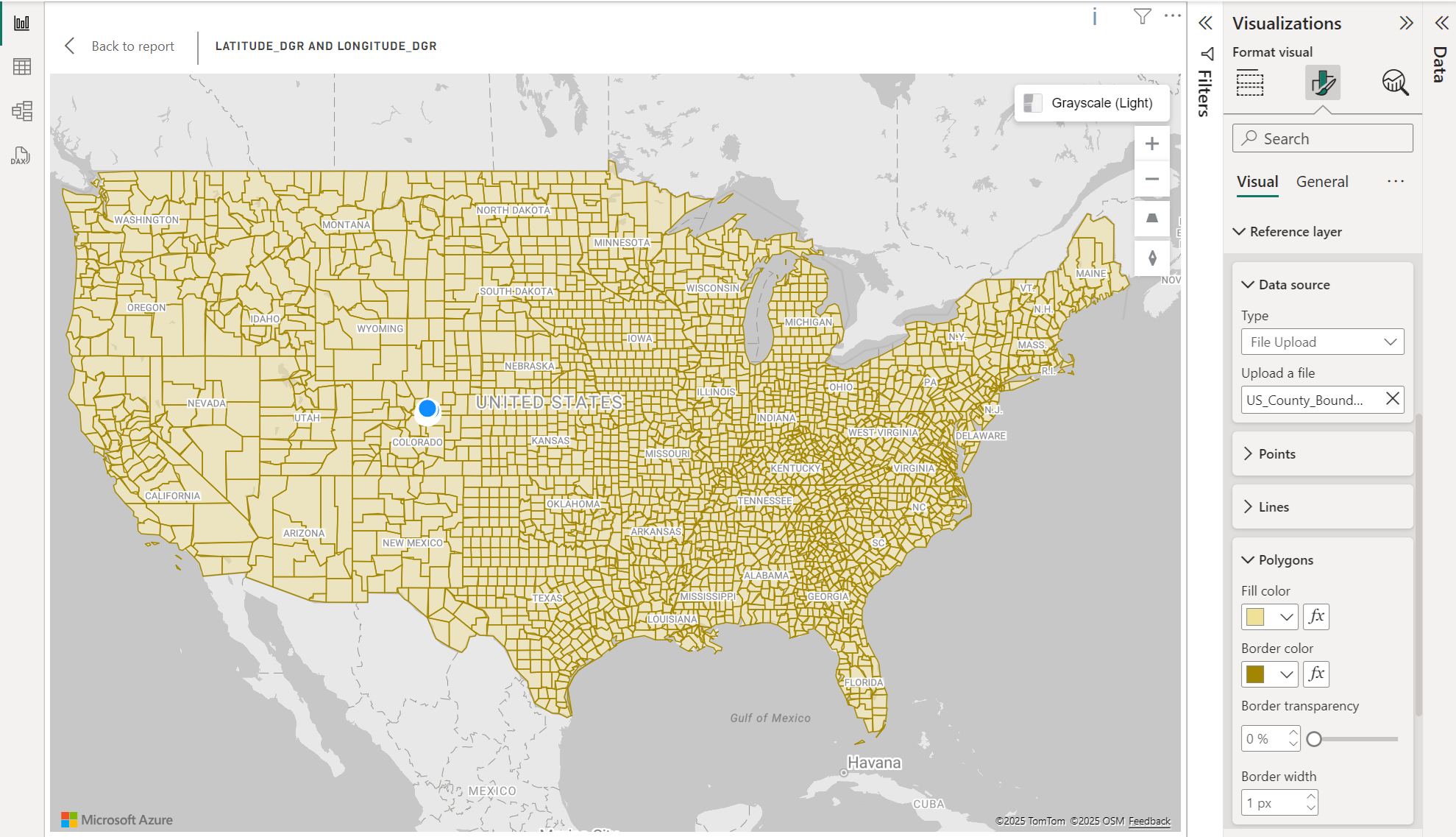

Карта, отображающая пользовательский стиль для эталонного слоя с помощью функции области форматирования.

Включение настраиваемых стилей

Чтобы использовать настраиваемые параметры стилизации для эталонных слоев, выполните следующие действия.

Отправка геопространственных файлов: начните с отправки поддерживаемых геопространственных файлов (GeoJSON, KML, WKT, CSV или Shapefile) в Azure Maps в качестве эталонного слоя.
Параметры формата доступа. Перейдите к колонке "Эталонный слой" в визуальных параметрах Power BI Azure Maps.

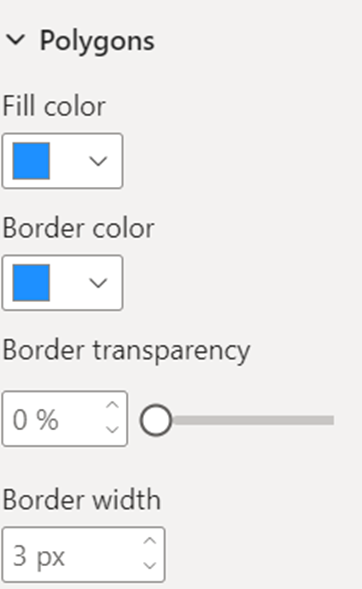

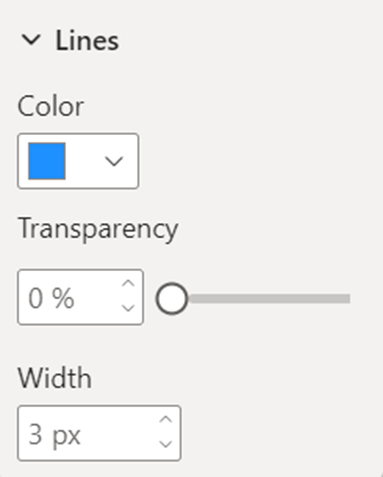

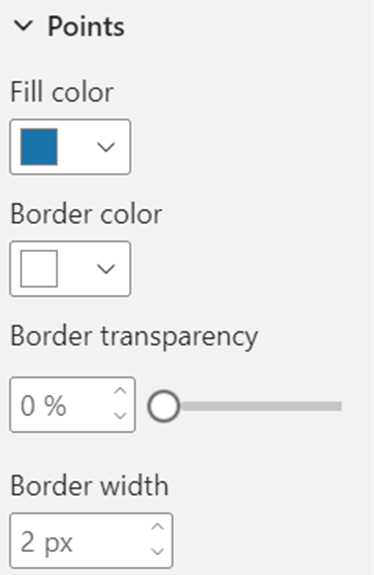

Настройка стилей. Используйте для настройки внешнего вида эталонного слоя, задав цвет заливки, цвет границы, ширину границы и прозрачность для точек, линий и многоугольников.

Примечание.

Если геопространственные файлы (GeoJSON, KML) включают предопределенные свойства стиля, Power BI будет использовать эти стили, а не параметры, настроенные в области форматирования. Убедитесь, что файлы стильируются в соответствии с вашими требованиями перед отправкой, если вы планируете использовать пользовательские свойства, определенные в них.

Конфигурация стиля

Имя настройки	Description	значения параметров.
Цвета заливки	Цвет заливки точек и многоугольников.	Задайте цвета для различных категорий данных или градиент для числовых данных.
Цвет границы	Цвет контура точек, линий и многоугольников.	Цветоподборщик
Ширина границы	Ширина границы в пикселях. Значение по умолчанию: 3 пикселя	Ширина от 1 до 10 пикселей.
Прозрачность границы	Прозрачность границ. По умолчанию: 0 %	Прозрачность от 0 до 100 %.
