Отправка метрик ОС для виртуальной машины Windows (классическая) в базу данных метрик Azure Monitor

Примечание

Для взаимодействия с Azure рекомендуется использовать модуль Azure Az PowerShell. Чтобы начать работу, см. статью Установка Azure PowerShell. Дополнительные сведения см. в статье Перенос Azure PowerShell с AzureRM на Az.

Расширение диагностики Azure Monitor (также известное как WAD или "Диагностика") позволяет собирать метрики и журналы из гостевой операционной системы (гостевой ОС), работающей на виртуальной машине, в облачной службе или в кластере Service Fabric. Это расширение может отправлять данные телеметрии во множество различных расположений.

В этой статье описывается отправка метрик производительности из гостевой ОС на виртуальной машине под управлением Windows (классическая) в базу данных метрик Azure Monitor. Начиная с версии 1.11 расширение диагностики позволяет записывать метрики напрямую в хранилище метрик Azure Monitor, где уже собраны стандартные метрики платформы.

Хранение их в этом расположении позволяет получить доступ к тем же действиям, которые доступны для метрик платформы. К этим действиям относятся оповещения практически в реальном времени, построение диаграмм, маршрутизация, доступ из REST API и многое другое. Ранее расширение диагностики записывало данные в службу хранилища Azure, а не в хранилище данных Azure Monitor.

Процесс, описанный в этой статье, применим только к классическим виртуальным машинам под управлением ОС Windows.

Предварительные требования

Создание классической виртуальной машины и учетной записи хранения

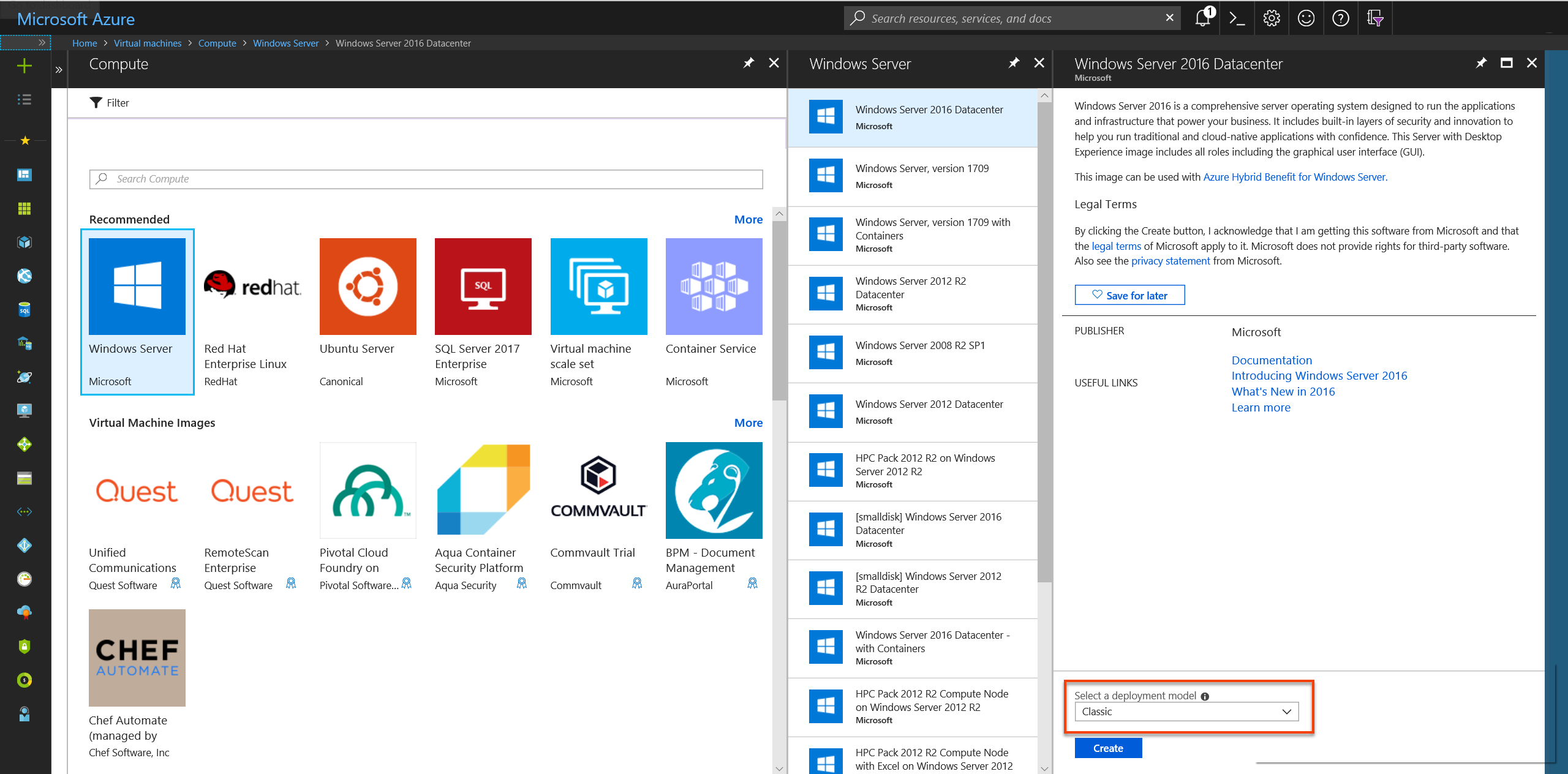

  1. Создайте классическую виртуальную машину на портале Azure. Создание виртуальной машины, развернутой с помощью классической модели Azure

  2. При создании виртуальной машины выберите вариант создания новой классической учетной записи хранения. Мы воспользуемся этой учетной записью хранения на следующих шагах.

  3. На портале Azure перейдите в колонку ресурсов Учетные записи хранения. Выберите Ключи и запишите имя учетной записи хранения и ключ к ней. Они понадобятся для выполнения последующих действий. Ключи доступа к хранилищу

Создание субъекта-службы

Создайте субъект-службу в клиенте Azure Active Directory, используя инструкции из раздела Создание субъекта-службы. Выполняя это действие, обратите внимание на следующее.

  • Создайте новый секрет клиента для этого приложения.
  • Сохраните ключ и идентификатор клиента, чтобы использовать их в дальнейшем.

Предоставьте этому приложению права "Издатель метрик мониторинга" для доступа к ресурсу, из которого вы хотите передавать метрики. Вы можете использовать группу ресурсов или целую подписку.

Примечание

Расширение диагностики будет использовать субъект-службу для проверки подлинности в Azure Monitor и передавать метрики для классической виртуальной машины.

Создание конфигурации для расширения диагностики

  1. Подготовьте файл конфигурации для расширения диагностики. Этот файл определяет, какие журналы и счетчики производительности для классической виртуальной машины должно собирать расширение диагностики. Ниже приведен пример:

    <?xml version="1.0" encoding="utf-8"?>
    <DiagnosticsConfiguration xmlns="http://schemas.microsoft.com/ServiceHosting/2010/10/DiagnosticsConfiguration">
    <PublicConfig xmlns="http://schemas.microsoft.com/ServiceHosting/2010/10/DiagnosticsConfiguration">
        <WadCfg>
        <DiagnosticMonitorConfiguration overallQuotaInMB="4096" sinks="applicationInsights.errors">
            <DiagnosticInfrastructureLogs scheduledTransferLogLevelFilter="Error" />
            <Directories scheduledTransferPeriod="PT1M">
                <IISLogs containerName="wad-iis-logfiles" />
                <FailedRequestLogs containerName="wad-failedrequestlogs" />
            </Directories>
            <PerformanceCounters scheduledTransferPeriod="PT1M">
                <PerformanceCounterConfiguration counterSpecifier="\Processor(*)\% Processor Time" sampleRate="PT15S" />
                <PerformanceCounterConfiguration counterSpecifier="\Memory\Available Bytes" sampleRate="PT15S" />
                <PerformanceCounterConfiguration counterSpecifier="\Memory\Committed Bytes" sampleRate="PT15S" />
                <PerformanceCounterConfiguration counterSpecifier="\Memory\% Committed Bytes" sampleRate="PT15S" />
                <PerformanceCounterConfiguration counterSpecifier="\LogicalDisk(*)\Disk Read Bytes/sec" sampleRate="PT15S" />
            </PerformanceCounters>
            <WindowsEventLog scheduledTransferPeriod="PT1M">
                <DataSource name="Application!*[System[(Level=1 or Level=2 or Level=3)]]" />
                <DataSource name="Windows Azure!*[System[(Level=1 or Level=2 or Level=3 or Level=4)]]" />
            </WindowsEventLog>
            <CrashDumps>
                <CrashDumpConfiguration processName="WaIISHost.exe" />
                <CrashDumpConfiguration processName="WaWorkerHost.exe" />
                <CrashDumpConfiguration processName="w3wp.exe" />
            </CrashDumps>
            <Logs scheduledTransferPeriod="PT1M" scheduledTransferLogLevelFilter="Error" />
            <Metrics resourceId="/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/MyResourceGroup/providers/Microsoft.ClassicCompute/virtualMachines/MyClassicVM">
                <MetricAggregation scheduledTransferPeriod="PT1M" />
                <MetricAggregation scheduledTransferPeriod="PT1H" />
            </Metrics>
        </DiagnosticMonitorConfiguration>
        <SinksConfig>
        </SinksConfig>
        </WadCfg>
        <StorageAccount />
    </PublicConfig>
    <PrivateConfig xmlns="http://schemas.microsoft.com/ServiceHosting/2010/10/DiagnosticsConfiguration">
        <StorageAccount name="" endpoint="" />
    </PrivateConfig>
    <IsEnabled>true</IsEnabled>
    </DiagnosticsConfiguration>

  2. В разделе SinksConfig файла диагностики укажите новый приемник Azure Monitor, как показано ниже:

    <SinksConfig>
        <Sink name="AzMonSink">
            <AzureMonitor>
                <ResourceId>Provide the resource ID of your classic VM </ResourceId>
                <Region>The region your VM is deployed in</Region>
            </AzureMonitor>
        </Sink>
    </SinksConfig>

  3. В разделе файла конфигурации, где указан список счетчиков производительности, с которых собираются данные, направьте данные счетчиков производительности в приемник Azure Monitor AzMonSink.

    <PerformanceCounters scheduledTransferPeriod="PT1M" sinks="AzMonSink">
        <PerformanceCounterConfiguration counterSpecifier="\Processor(_Total)\% Processor Time" sampleRate="PT15S" />
    ...
    </PerformanceCounters>

  4. В закрытой конфигурации укажите учетную запись Azure Monitor. Затем добавьте сведения о субъекте-службе, который используется для генерации метрик.

    <PrivateConfig xmlns="http://schemas.microsoft.com/ServiceHosting/2010/10/DiagnosticsConfiguration">
    <StorageAccount name="" endpoint="" />
        <AzureMonitorAccount>
            <ServicePrincipalMeta>
                <PrincipalId>clientId for your service principal</PrincipalId>
                <Secret>client secret of your service principal</Secret>
            </ServicePrincipalMeta>
        </AzureMonitorAccount>
    </PrivateConfig>

  5. Сохраните файл локально.

Развертывание расширения диагностики в облачной службе

  1. Запустите PowerShell и войдите в систему.

    Login-AzAccount

  2. Начните с настройки контекста для классической виртуальной машины.

    $VM = Get-AzureVM -ServiceName <VM’s Service_Name> -Name <VM Name>

  3. Задайте контекст классической учетной записи хранения, созданной в виртуальной машине.

    $StorageContext = New-AzStorageContext -StorageAccountName <name of your storage account from earlier steps> -storageaccountkey "<storage account key from earlier steps>"

  4. Укажите путь к файлу диагностики в переменной с помощью следующей команды:

    $diagconfig = “<path of the diagnostics configuration file with the Azure Monitor sink configured>”

  5. Подготовьте обновление для классической виртуальной машины, содержащее файл диагностики с настроенным приемником Azure Monitor.

    $VM_Update = Set-AzureVMDiagnosticsExtension -DiagnosticsConfigurationPath $diagconfig -VM $VM -StorageContext $Storage_Context

  6. Разверните это обновление на виртуальной машине, выполнив следующую команду:

    Update-AzureVM -ServiceName "ClassicVMWAD7216" -Name "ClassicVMWAD" -VM $VM_Update.VM


Примечание

В процессе установки расширения диагностики по-прежнему необходимо указывать учетную запись хранения. Все журналы и счетчики производительности, указанные в файле конфигурации диагностики, будут записываться в указанную учетную запись хранения.

График метрик на портале Azure

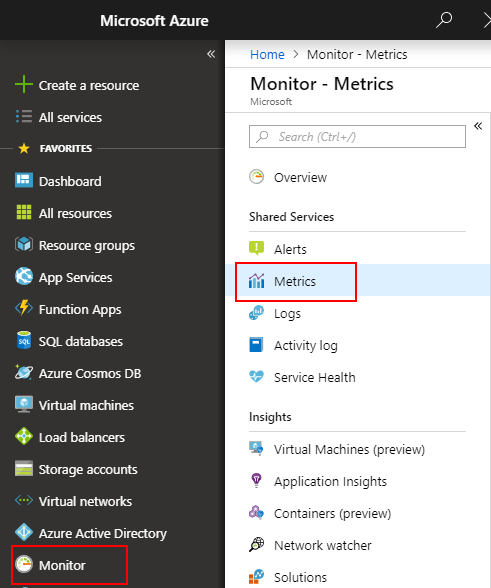

  1. Перейдите на портал Azure.

  2. В меню слева выберите Монитор.

  3. В колонке Монитор выберите Метрики.

    Переход к метрикам

  4. В раскрывающемся меню ресурсов выберите требуемую классическую виртуальную машину.

  5. В раскрывающемся меню пространств имен выберите azure.vm.windows.guest.

  6. В раскрывающемся списке метрик выберите Использование выделенной памяти (в байтах) . График метрик

Дальнейшие действия

  • Дополнительные сведения о настраиваемых метриках см. в этой статье.
