Визуализация с помощью Grafana

В этой статье объясняется, как использовать Grafana с Azure Monitor. В нем рассматриваются бесплатные панели мониторинга Azure для интегрированных данных и Управляемой Grafana для расширенных функций.

Панели мониторинга с Grafana

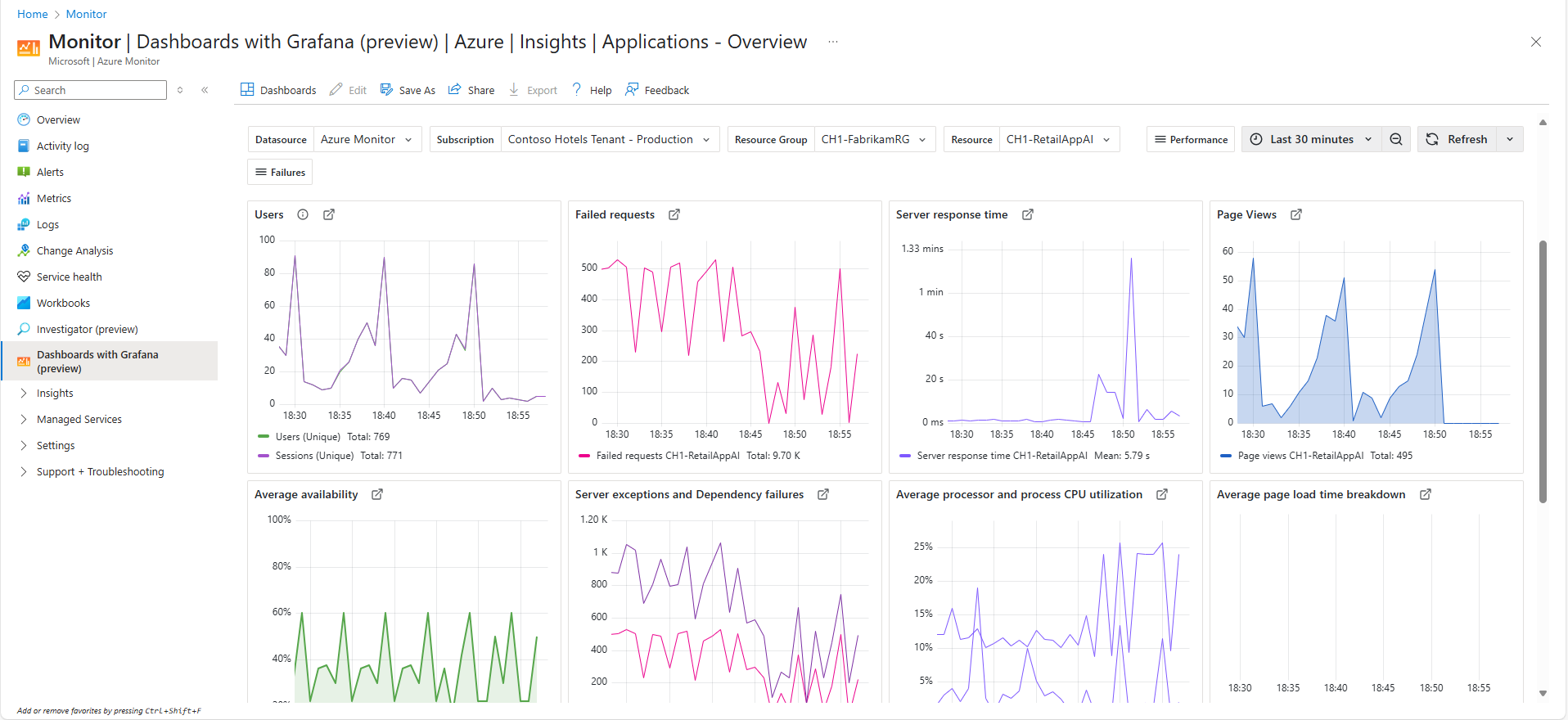

Панели мониторинга Azure Monitor с Grafana позволяют использовать возможности запроса, преобразования и визуализации Grafana:

• Azure Monitor
  • Метрики
  • Логи
  • Следы
• Управляемая служба Azure Monitor для Prometheus
• Azure Resource Graph

Вы можете:

• Создавайте и редактируйте панели мониторинга непосредственно в портале Azure бесплатно и без административной нагрузки.

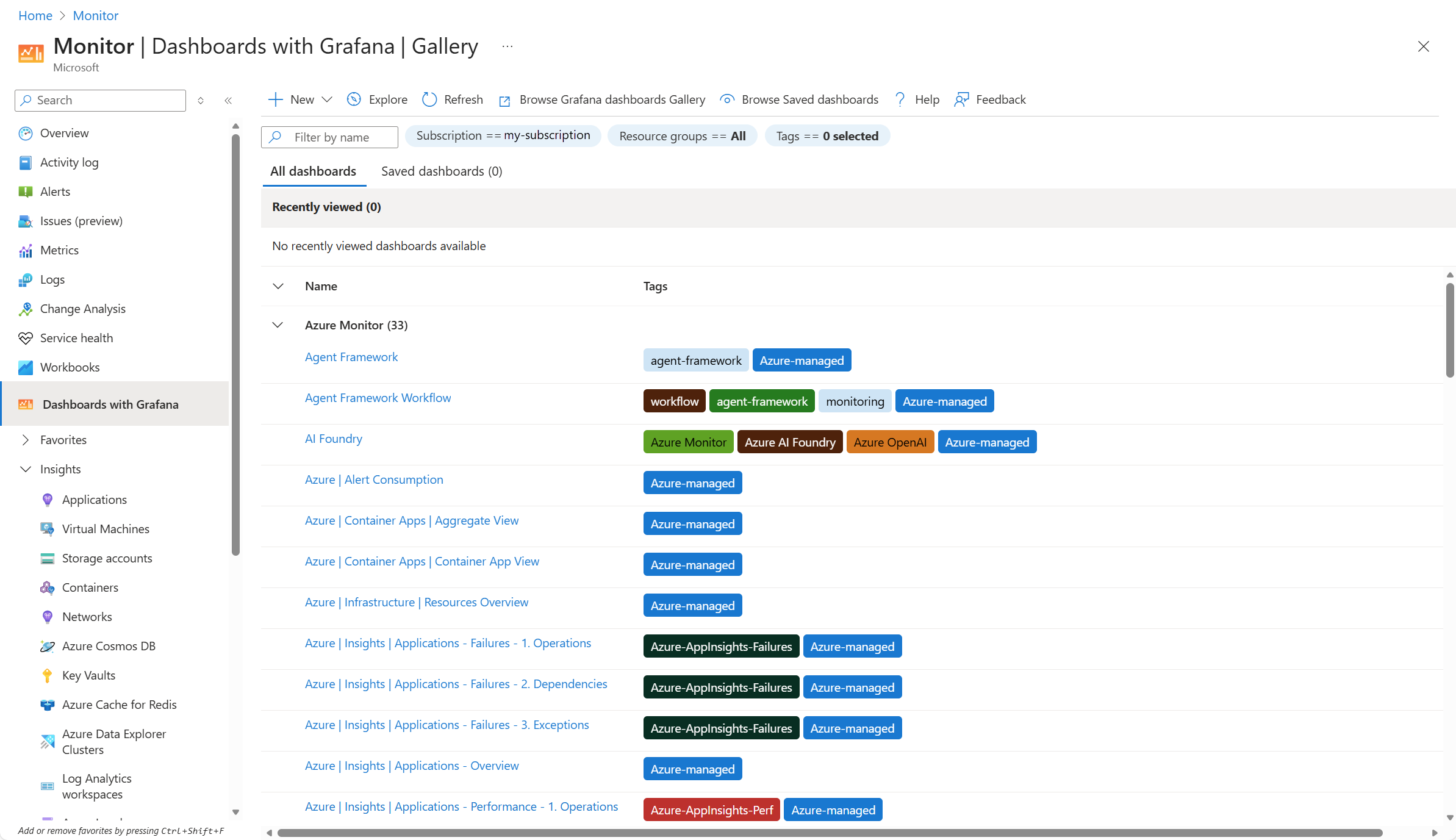

• Импорт панелей мониторинга из тысяч общедоступных панелей мониторинга сообщества Grafana.
• Примените широкий спектр визуализаций Grafana и преобразования на стороне клиента к данным мониторинга Azure.
• Управляйте панелями мониторинга Grafana как встроенными ресурсами Azure, включая использование Azure RBAC и автоматизацию с помощью шаблонов ARM и Bicep.

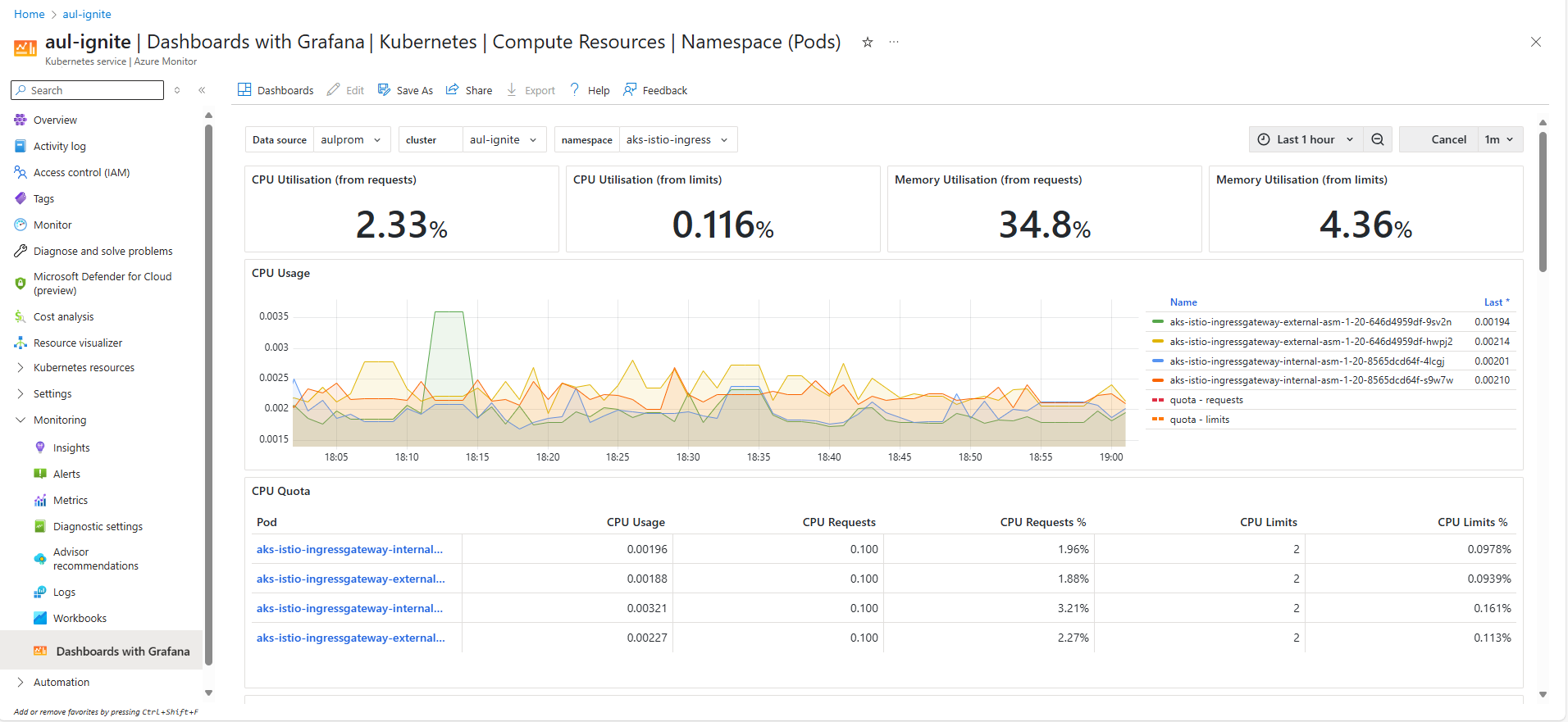

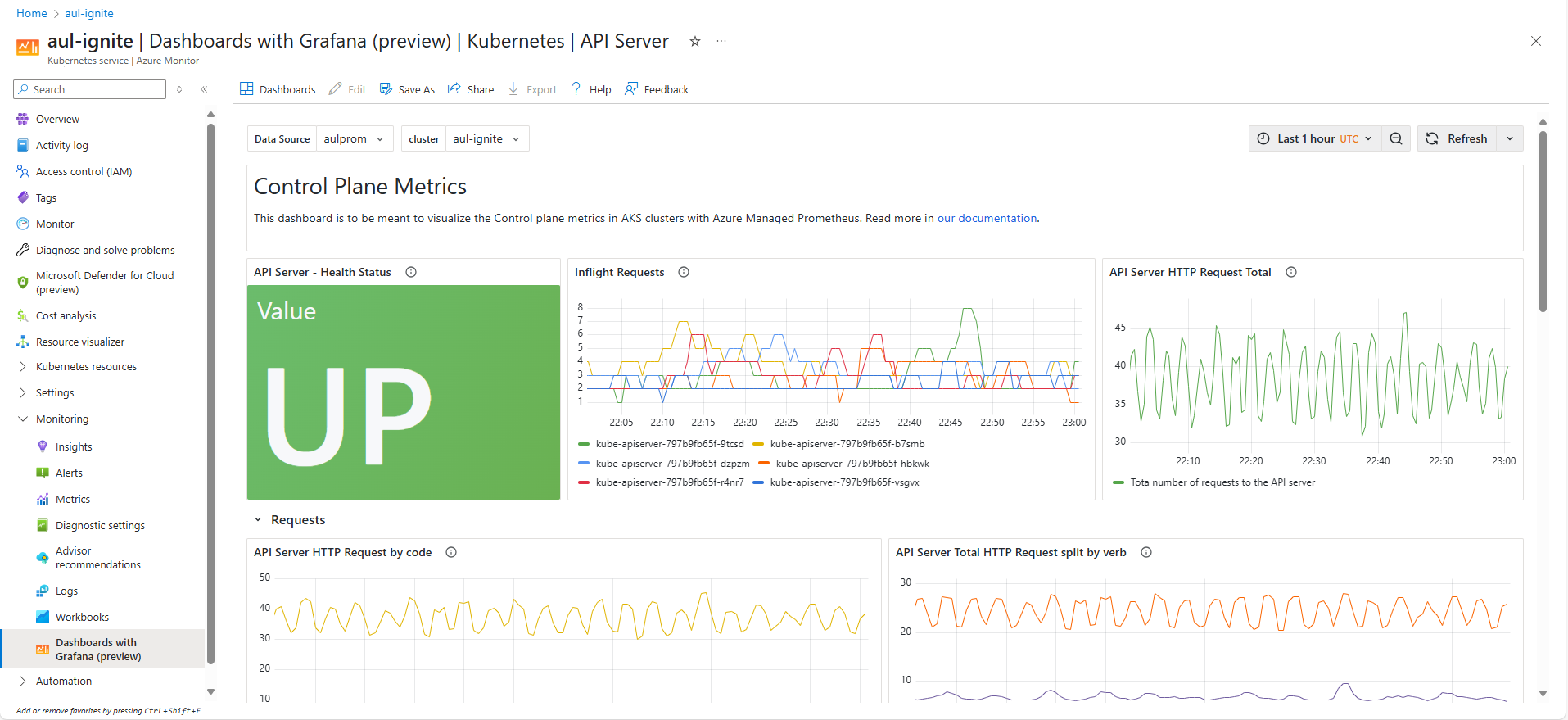

Вы можете получить доступ к панелям мониторинга Azure Monitor с помощью Grafana на портале Azure из Azure Monitor или Служб Azure Kubernetes.

Вы можете создавать и изменять панели мониторинга и создавать собственную копию, чтобы изменить их без редактирования исходного. Вы также можете пометить панели мониторинга.

Ограничения

• Ограничения предварительной версии. Поддержка Grafana Explore, панелей мониторинга и примеров пока недоступна.
• Неподдерживаемые функции. Grafana исследовал оповещения, отчеты, панели библиотеки, снимки экрана, списки представлений, плагины приложений и копирование панелей через разные панели мониторинга.

Управляемый сервис Grafana

Вы можете отслеживать службы и приложения Azure с помощью Grafana и включенного плагина источника данных Azure Monitor. Подключаемый модуль извлекает данные из этих служб Azure:

• Метрики Azure Monitor для временных рядов числовых данных из ресурсов Azure.
• Журналы Azure Monitor для данных журнала и производительности из ресурсов Azure, которые позволяют делать запросы с помощью мощного языка Kusto Query Language (KQL). Вы можете использовать запросы журнала Application Insights для извлечения метрик на основе этих журналов.
  • Метрики на основе журналов Application Insights позволяют анализировать работоспособность отслеживаемых приложений. В Grafana можно использовать запросы журналов Application Insights для работы с метриками данных журнала Application Insights.
• Трассировки Azure Monitor для запроса и визуализации распределенных данных трассировки из Application Insights.
• Azure Resource Graph для быстрого запроса и идентификации ресурсов Azure в подписках.

Вы также можете использовать подключаемый модуль Grafana Prometheus для запроса и визуализации данных из управляемой службы Azure Monitor для Prometheus. Дополнительные сведения см. в разделе "Подключение Grafana к метрикам Prometheus в Azure Monitor".

Затем можно отобразить эти данные о производительности и доступности на панелях мониторинга Grafana.

Управляемый контент Grafana

Ниже приведен список документации по управляемым сервисам Grafana. Для получения общей информации об Azure Managed Grafana см. обзор Azure Managed Grafana.

Контейнеры

• Монитор Kubernetes
• Включение мониторинга для кластеров Kubernetes, Включение Prometheus и Grafana
• Настройка панели мониторинга Grafana по умолчанию для Prometheus
• Схема журнала аналитики контейнеров, панель мониторинга Установки Grafana
• Импорт определенных панелей мониторинга Grafana
  • Argo CD
  • Elastisearch
  • Istio
  • Кафка

Метрики

• Ссылка на панель мониторинга Grafana в рабочей области Azure Monitor
• Подключение Grafana к метрикам Prometheus в Azure Monitor

System Center Operations Manager(SCOM)

• Информационные панели в Управляемой Grafana на Azure
• Запрос данных Azure Monitor для управляемого экземпляра SCOM с панелей управления Azure Managed Grafana

Когда следует использовать

Выберите панели мониторинга Azure Monitor с помощью Grafana, если вы храните данные наблюдаемости и телеметрии исключительно в Azure.

Выберите управляемый Grafana, если вам нужен доступ к внешним источникам данных и автоматизации, включая источники данных с открытым исходным кодом и корпоративные источники данных Grafana, оповещения Grafana, запланированные отчеты и возможность совместного доступа к панелям мониторинга без общего доступа к базовому хранилищу данных.

Сравнение решений

Функция	Панели мониторинга Azure Monitor с Grafana (предварительная версия)	Управляемая Grafana Azure
Доступ	Портал Azure	Веб-интерфейс Grafana
Ценообразование	Без затрат	Цена за пользователя плюс затраты на вычисления для стандартного SKU
Источники данных	Azure Monitor и Azure Prometheus	Azure Monitor, Azure Prometheus, Azure Data Explorer, источники данных OSS, корпоративные источники данных , доступные с лицензией
Проверка подлинности источника данных	Только текущий пользователь	Настраиваемое пользователем: текущий пользователь, управляемое удостоверение, регистрация приложений
Администрирование источника данных	N/A — зависит от ролей RBAC пользователя	Управляемые пользователем источники данных
Вычислительные ресурсы	SaaS	Выделенные масштабируемые наборы виртуальных машин
Grafana Enterprise	Не поддерживается	Доступно с лицензией
Дополнительные подключаемые модули	Управляется только Azure	Управляемый Azure, с открытым исходным кодом и по желанию сторонний вендор на корпоративном уровне
Оповещения Grafana	Не поддерживается	Поддерживается
Уведомление по электронной почте Grafana	Не поддерживается	Поддерживается
Отчётность	Не поддерживается	Поддерживается
Частная сеть	Не поддерживается	Приватный канал и управляемая частная конечная точка
Детерминированный исходящий IP-адрес	Не поддерживается	Поддерживается
Избыточность зон	Включен по умолчанию	Поддерживается

Дальнейшие шаги

• Использование панелей мониторинга Azure Monitor с Grafana
• Использование Manged Grafana
