Подключение к Интернету

После развертывания частного облака решения Azure VMware поколения 2 (2-го поколения) может потребоваться сетевое подключение между частным облаком и другими сетями, которые у вас есть в виртуальной сети Azure, локальной среде, других частных облаках решения Azure VMware или в Интернете. Из этой статьи вы узнаете, как подключить решение Azure VMware в частном облаке виртуальной сети Azure к Интернету.

Предпосылки

  • Облако Gen 2 успешно развернуто.
  • Брандмауэр Azure или сторонний сетевой виртуальный модуль (NVA), развернутый в виртуальной сети, которая будет использоваться в качестве устройства входящего или исходящего трафика в Интернете.
  • Таблица маршрутов Azure с маршрутом по умолчанию, указывающим на брандмауэр Azure или виртуальное устройство сети.

Подключение частного облака Решения Azure VMware поколения 2 к Интернету

Решение Azure VMware обеспечивает необходимое подключение к Интернету к устройствам SDDC, таким как vCenter, NSX Manager и HCX Manager для функций управления. Это частное облако использует подключение к Интернету, настроенное в виртуальной сети, в которую она развернута. Рабочая нагрузка клиента может подключаться к Интернету через виртуальную глобальную сеть, брандмауэр Azure или сторонние сетевые виртуальные устройства. Поддерживаются стандартные поддерживаемые топологии Azure для виртуальной глобальной сети, брандмауэра Azure и сторонних сетевых виртуальных устройств.

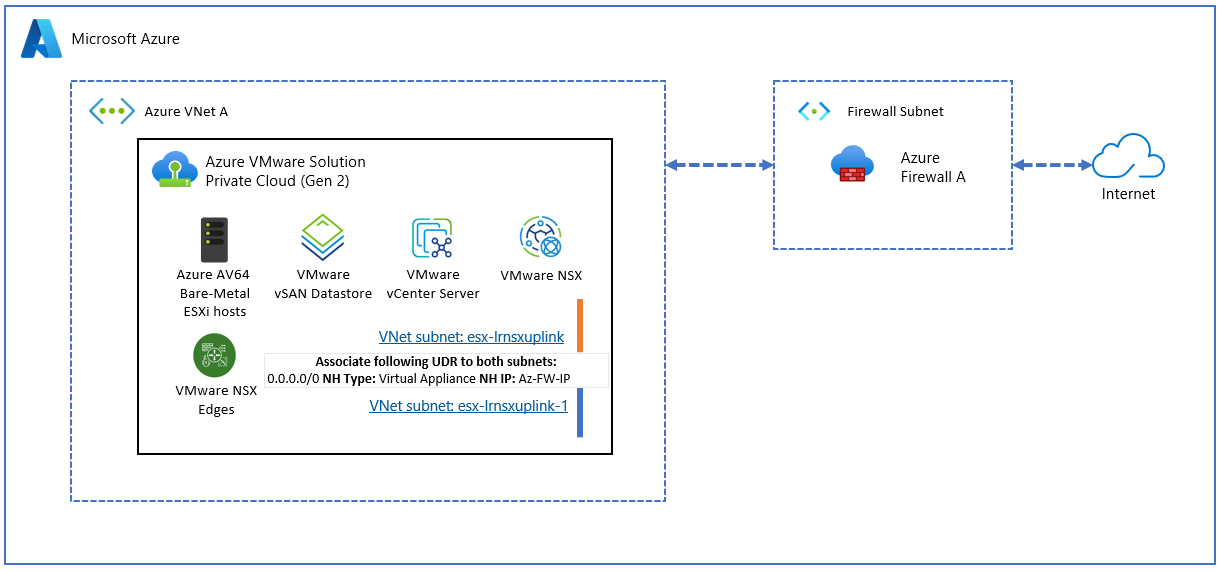

Схема подключения решения Azure VMware 2-го поколения к Интернету через брандмауэр Azure.

Подключение к Интернету с помощью брандмауэра Azure аналогично достижению подключения к Интернету виртуальной сети Azure, которое подробно описано в документации по брандмауэру Azure. Единственное, что относится к частному облаку решения Azure VMware 2-го поколения, — это подсети, которые необходимо связать с пользовательской таблицей маршрутов (UDR), чтобы указать брандмауэр Azure или стороннее сетевое виртуальное устройство для подключения к Интернету.

Пошаговые инструкции

  1. Имейте или создайте брандмауэр Azure или сторонний сетевой виртуальный прибор в виртуальной сети, локальной для частного облака, или в одноранговой сети.
  2. Определите таблицу маршрутов Azure с маршрутом 0.0.0.0/0, указывающим на тип следующего перехода "Виртуальное устройство" с IP-адресом следующего перехода, который может быть либо частным IP-адресом брандмауэра Azure, либо IP-адресом сетевого виртуального устройства.
  3. Свяжите таблицу маршрутов с определенными подсетями виртуальной сети решения Azure VMware с именами esx-lrnsxuplink и esx-lrnsxuplink-1, которые являются частью виртуальной сети, связанной с частным облаком.

    Примечание.

    Таблицы маршрутов Azure (UDR), связанные с подсетями исходящей связи частного облака, и виртуальная сеть частного облака должна находиться в одной группе ресурсов Azure.

  4. Настройте необходимые правила брандмауэра, чтобы разрешить трафик в интернет и из него.
