Визуализации панели мониторинга

В этой статье объясняется, как использовать и настраивать мини-приложения визуализации на панелях мониторинга ИИ/BI.

Создание и настройка диаграммы

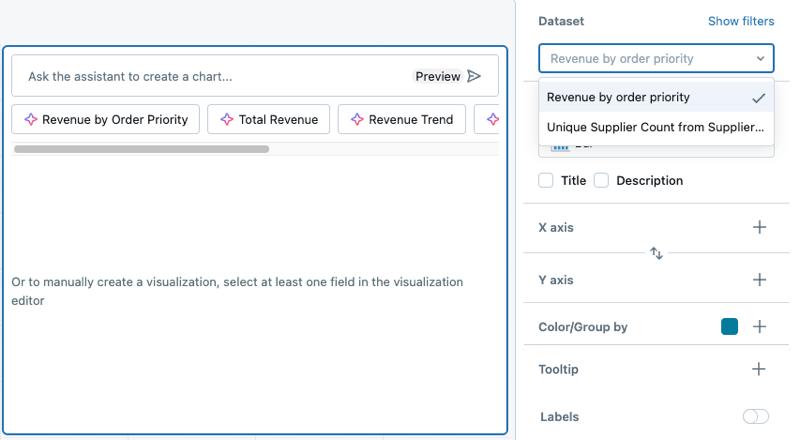

После добавления мини-приложения визуализации на холст панель конфигурации визуализации появится справа от экрана. По умолчанию выбран первый набор данных, указанный на вкладке "Данные ", а тип визуализации по умолчанию — линейчатая диаграмма.

Чтобы создать диаграмму, выполните следующие действия.

1. Выберите набор данных: Используйте раскрывающийся список набора данных , чтобы выбрать набор данных для визуализации.
2. Добавление фильтров (необязательно): Нажмите кнопку "Показать фильтры" , чтобы применить статический фильтр или параметр к визуализации. Вы можете отфильтровать любое поле. Если набор данных содержит параметр, также появится опция для его применения.
3. Выберите тип визуализации: Выберите тип визуализации в раскрывающемся меню визуализации . Дополнительные сведения о доступных типах визуализации и их конфигурациях см. в разделе "Типы визуализации панели мониторинга ИИ/BI".
4. Определите поля оси x и оси Y: Выбрав набор данных, выберите поля для отображения на оси x и оси Y. Вы можете изменить порядок полей, перетащив их в нужное положение. Для меток диаграмм можно использовать поле отображаемого имени для переименования метки оси.

Заметка

Если вы используете помощник Databricks для создания диаграммы, набор данных и выбор визуализации автоматически настраиваются на основе запроса. Пошаговые инструкции по созданию визуализаций с помощью ИИ см. в статье "Создание визуализаций с помощью помощника Databricks".

Применение форматирования диаграммы

Диаграммы включают настраиваемые параметры форматирования для осей, цветов, меток и подсказок. Параметры форматирования зависят от типа диаграммы и значений набора данных.

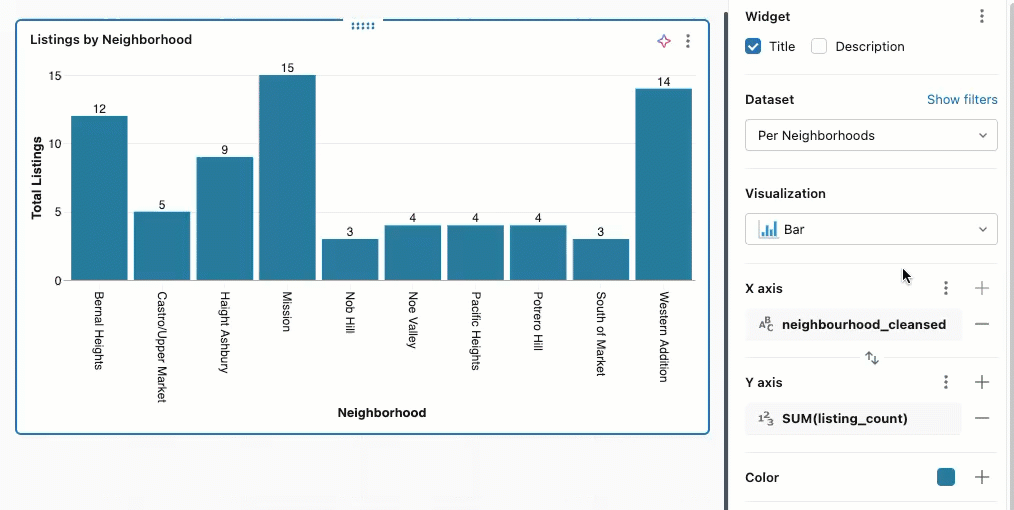

На следующем снимке экрана выделены меню кебаб, используемые для форматирования осей x и y.

Настройки формата оси

Чтобы отформатировать ось X или Y, используйте значок в соответствующем разделе Ось X или Ось Y на панели редактирования визуализации.

Настройте следующие параметры:

• Показать название оси: Включен по умолчанию. Введите настраиваемое название или снимите флажок, чтобы скрыть заголовок оси.
• Отображение значений оси: Включен по умолчанию. Снимите флажок, чтобы скрыть значения осей.

В зависимости от типа представленных данных отображаются дополнительные элементы управления.

Для непрерывных данных:

• Настраиваемые минимальные и максимальные значения: Введите значения, чтобы задать ограничения для отображаемых данных.
• Обратная ось: Выберите обратную ось , чтобы отобразить значения оси в порядке убывания.
• Функция масштабирования: Выберите Линейный или Логарифмический (симметричный).
• Нажмите кнопку "Формат", чтобы просмотреть дополнительные параметры форматирования. Auto автоматически форматирует вашу диаграмму и выбрано по умолчанию. Нажмите кнопку "Настраиваемый", чтобы просмотреть дополнительные параметры форматирования. См. раздел "Формат числовых значений".

Для категориальных данных:

• Угол метки: Выберите угол применения меток. Авто выбрано по умолчанию.
• Сортировать: Выберите порядок категориальных значений на оси:
  • Алфавитный: сортировка имен категорий в алфавитном порядке
  • По полю: сортировка по значению поля меры по возрастанию или убыванию. Выбрав направление сортировки, выберите, какое поле следует использовать:
    • Ось Y: сортировка по полю меры, отображаемой на оси Y
    • Поле. Сортировка по любому другому полю меры в наборе данных, даже если она не отображается на диаграмме. Выберите поле в раскрывающемся списке и выберите агрегирование (SUM, MIN, MAX или COUNT). Это полезно для упорядочивания категорий по метрикам, которые предоставляют контекст без загромождения визуализации.
  • Custom: Упорядочить значения в определенном порядке. Наведите указатель мыши на значение и используйте ручку захвата, чтобы перетащить его в нужное положение.

Заметка

Если какие-либо из перечисленных параметров недоступны, их нельзя применить к выбранному типу диаграммы.

Форматирование числовых значений

Можно форматировать числа для меток оси, меток данных и подсказок. Чтобы получить доступ к параметрам форматирования, выполните следующие действия.

1. Щелкните значок меню «Кебаб» рядом с осью X или осью Y на панели конфигурации диаграммы.
2. Щелкните "Формат" и выберите один из следующих параметров:

• Тип: Нет, валюта ($), процент (%)
• Сокращение: Нет, Компактный, Научный
• Десятичные разряды: Максимальное, точное, все или пользовательское количество мест
• Разделитель групп: При необходимости включите запятую или другой разделитель.

Заметка

Доступны различные форматы валют. Выбрав валюту, выберите предпочтительный вариант в раскрывающемся меню.

Настройка элементов диаграммы

Форматировать можно условные обозначения диаграммы, цвета, подсказки и метки значений.

Цвета диаграммы

Чтобы изменить цвета диаграммы, выполните приведенные ниже действия.

1. Щелкните цвет на диаграмме, чтобы открыть средство выбора цветов.
2. Введите значение HEX или RGB для точного цвета.
3. Щелкните значок меню «Кебаб» в разделе «Цвет», чтобы настроить непрозрачность всех цветов.

Легенда

Щелкните в разделе "Цвет", чтобы отобразить параметры для изменения видимости, заголовка или положения легенды диаграммы. Доступны следующие параметры:

• Отображение условных обозначений: Установите флажок для отображения или скрытия условных обозначений.
• Показать название условных обозначений: Установите флажок для отображения или скрытия заголовка условных обозначений. Если заголовок виден, вы можете ввести текст, чтобы заменить значение по умолчанию, которым является имя столбца.
• Позиция условных обозначений: Используйте раскрывающийся список для настройки размещения условных обозначений в мини-приложении визуализации. Легенды могут быть расположены в верхней, нижней, левой или правой части визуализации.

Подсказки

Подсказки отображают точные значения данных под указателем. По умолчанию они отображают значения из оси X, оси Y и любых полей цвета или группировки. Чтобы добавить дополнительные поля в подсказку, выполните приведенные ниже действия.

1. Нажмите кнопку + в разделе подсказки редактора визуализации.
2. Используйте раскрывающийся список, чтобы выбрать дополнительные поля или использовать текстовое поле для поиска по имени.

Заметка

Если в редакторе визуализации отсутствует раздел подсказки , этот тип диаграммы не поддерживает настройку подсказки.

Метки значений

Используйте переключатель, чтобы включить или отключить метки данных. При включении можно выбрать способ отображения меток:

• Авто: отображает значения оси Y в виде меток.
• Поле: выберите определенное поле для отображения в виде меток. Вы можете применить преобразование (например, SUM или AVG) и выбрать параметры форматирования для выбранного поля.

Значения NULL не отображаются в виде меток на диаграмме. Вы можете использовать условную логику для выборочного отображения меток.

Следующий запрос создает набор данных, в котором метки отображаются только для определенных точек данных:

SELECT
  *,
  CASE
    WHEN pickup_zip = 10009 THEN fare_amount
    ELSE NULL
  END AS custom_label
FROM
  main.samples.taxi_trips

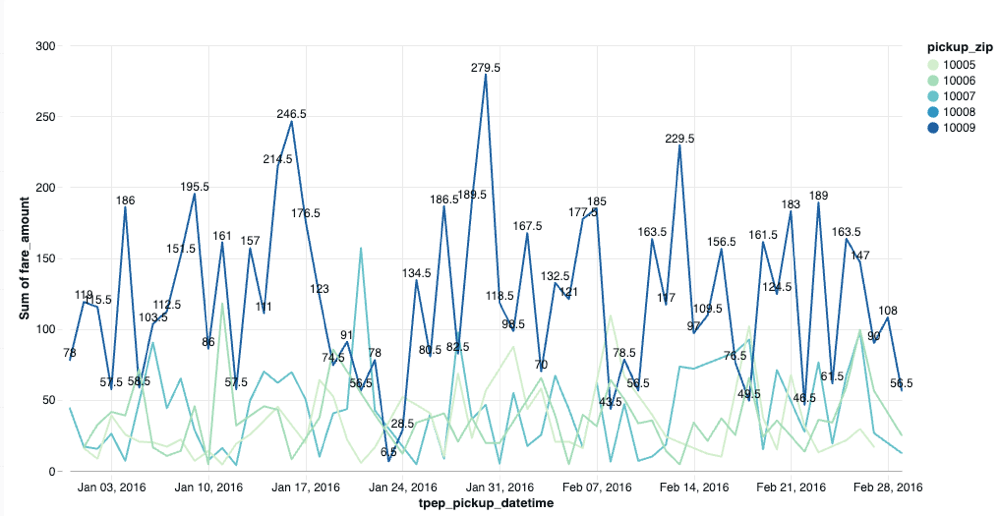

При использовании custom_label в качестве поля метки значений отображаются только те точки данных, где pickup_zip = 10009 показываются метки fare_amount. Все остальные точки данных со значениями NULL отображаются на диаграмме без меток.

Параметры размера

Параметры размера управляют визуальными измерениями для графиков, точечной диаграммы, пузырьковых диаграмм и карт точек. Его использование зависит от типа диаграммы:

Линейные графики:

• Если в области "Размер " нет рядов, ползунок изменяет всю толщину линии равномерно.
• Если ряд указан в области "Размер" , можно задать разные значения толщины для каждой серии.

Точечные и пузырьковые диаграммы:

• Добавьте поле в параметр "Размер" , чтобы изменить размер маркера точки на основе метрики.
• Если размер основан на поле данных, диаграмма становится пузырьковой диаграммой, в которой размер каждой точки отражает значение метрики.

Карты точек: Используйте параметр "Размер" для изменения размеров маркеров карты на основе количественного поля, показывающее величину в разных географических расположениях.

Линии сетки

Диаграммы поддерживают переключение линий сетки для повышения удобочитаемости. Линии сетки отображаются по умолчанию в поддерживаемых типах диаграмм и помогают зрителям интерпретировать точки данных, предоставляя визуальные ссылочные линии, выровненные со значениями осей.

Чтобы переключить линии сетки, выполните приведенные ниже действия.

1. На панели конфигурации визуализации найдите параметры сетки.
2. Используйте переключатель для отображения или скрытия линий сетки для диаграммы.

Линии сетки автоматически настраиваются на основе пользовательских цветов фона и параметров форматирования осей.

Annotations

Заметки — это горизонтальные или вертикальные ссылочные линии, которые можно добавить в диаграммы для отслеживания пороговых значений, целевых объектов или эталонных показателей. Например, можно добавить горизонтальную линию на отметке 100, чтобы указать план продаж или пометить базовый уровень производительности.

Следующие типы диаграмм поддерживают заметки:

• Бар
• Линия
• Area
• Рассеять
• Тепловая карта
• коробка
• Комбо
• Гистограмма
• Водопад

Чтобы добавить заметку, выполните следующие действия.

1. На панели конфигурации визуализации найдите раздел "Заметка ".
2. Нажмите кнопку + , чтобы добавить новую заметку.
3. Выберите ориентацию строки:
   • Горизонтальная: рисует линию параллельно оси x по указанному значению оси Y
   • Вертикали: рисует линию параллельно оси Y по указанному значению оси x
4. Введите значение, в котором должна отображаться строка на диаграмме.
5. (Необязательно) Введите метку, чтобы описать заметку. Метка отображается на диаграмме рядом с линией.
6. (Необязательно) Щелкните средство выбора цветов, чтобы настроить цвет линии.

Можно добавить несколько заметок в одну диаграмму для отслеживания различных пороговых значений или ссылочных точек.

Другие типы визуализаций

Дополнительные сведения о работе с визуализациями таблиц см. в статье "Визуализации таблиц" и "Сводная таблица".

Дополнительные сведения о работе с визуализациями карт см. в статье "Визуализации карт".
