В этой статье описываются устаревшие визуализации Azure Databricks. См. визуализации в записных книжках Databricks и редакторе SQL для информации о текущей поддержке визуализаций.
Azure Databricks также нативно поддерживает библиотеки визуализации для Python и R, позволяя устанавливать и использовать сторонние библиотеки.
Создание устаревшей визуализации
Чтобы создать устаревшую визуализацию из ячейки результатов, щелкните + и выберите Устаревшая визуализация.
Устаревшие визуализации поддерживают широкий набор типов графиков:
Выбор и настройка типа устаревшей диаграммы

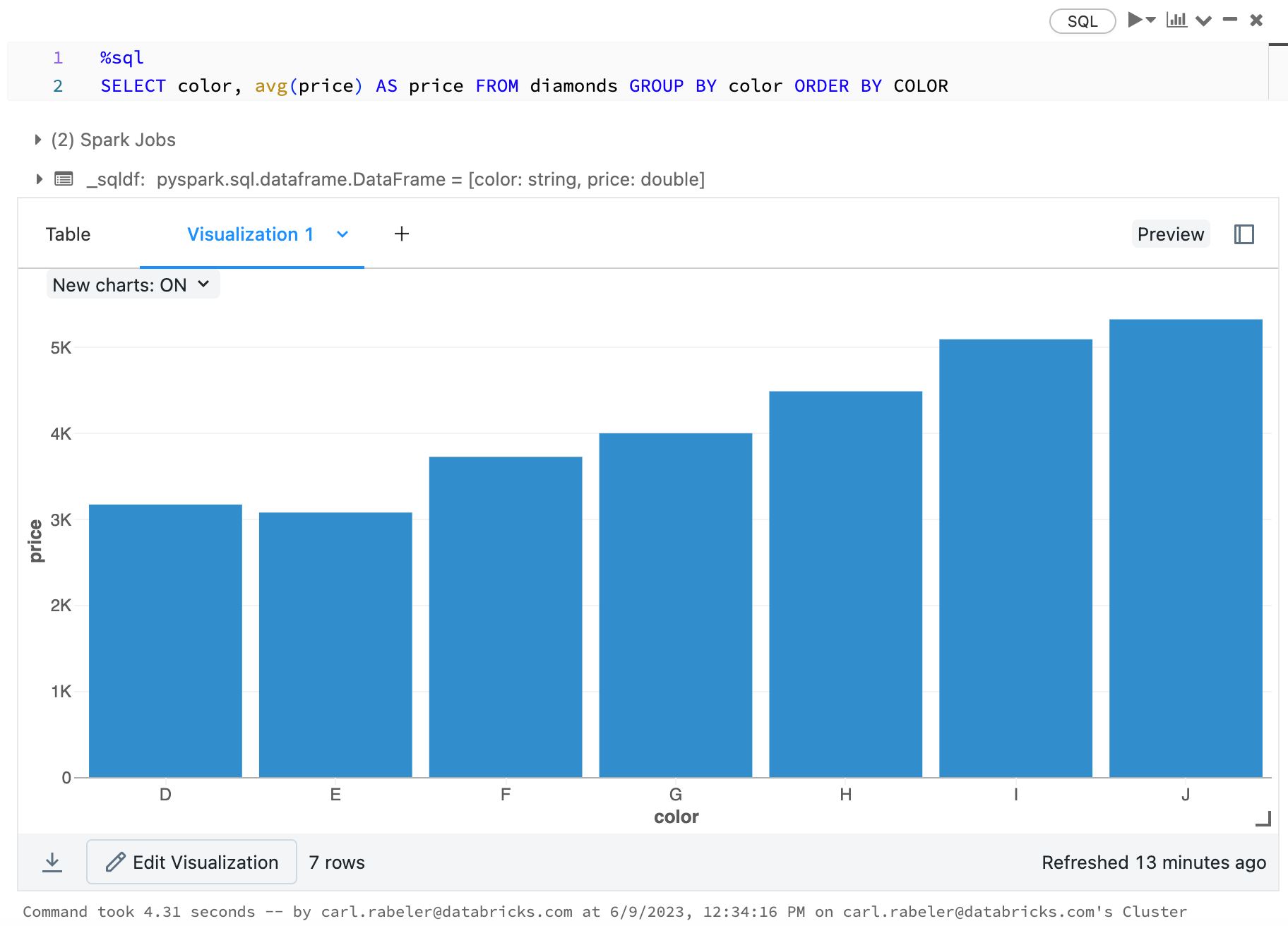

Чтобы выбрать линейчатую диаграмму, щелкните значок линейчатой диаграммы:
Чтобы выбрать другой тип диаграммы, щелкните справа от линейчатой диаграммы и выберите тип диаграммы
.
Панель инструментов устаревшей диаграммы

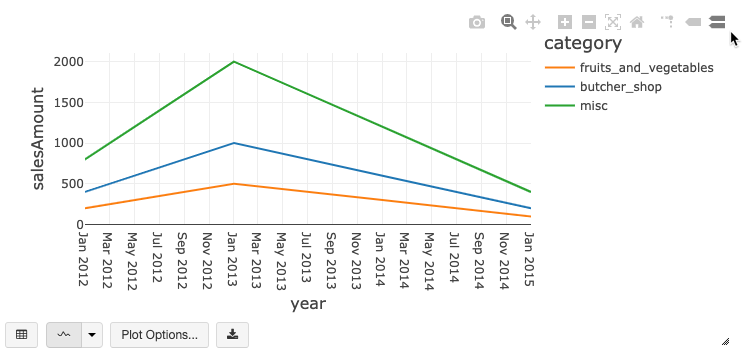

Как линии, так и линейчатые диаграммы имеют встроенную панель инструментов, которая поддерживает широкий набор взаимодействий на стороне клиента.

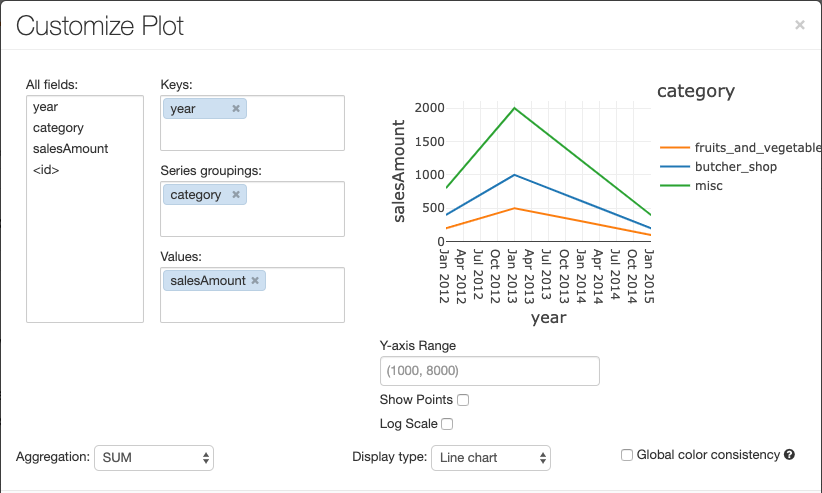

Чтобы настроить диаграмму, щелкните элемент Параметры построения...
У линейчатой диаграммы есть несколько настраиваемых вариантов графика: настройка диапазона оси Y, отображение и скрытие точек, а также отображение оси Y с логарифмической шкалой.
Сведения об устаревших типах диаграмм см. здесь:
Согласованность цветов в диаграммах
Azure Databricks поддерживает два типа согласованности цветов в устаревших диаграммах: набор рядов и глобальный.

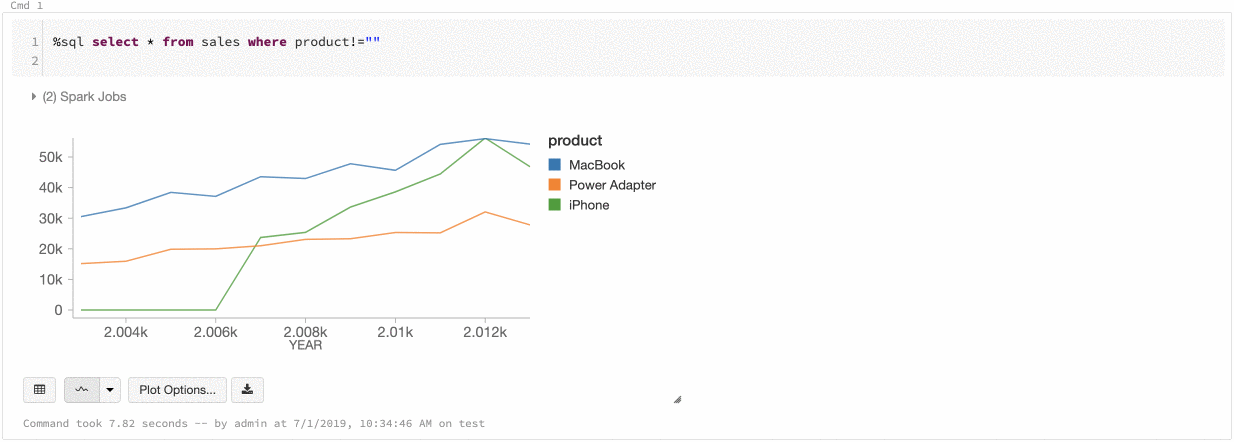

набор серий согласованности цвета присваивает один и тот же цвет одному и тому же значению, если у вас есть серии с одинаковыми значениями, но в разных порядках (например, A = ["Apple", "Orange", "Banana"]
и B = ["Orange", "Banana", "Apple"]
). Значения сортируются перед построением графика, так что обе легенды сортируются одинаково (["Apple", "Banana", "Orange"]
), а одинаковые значения обозначаются одинаковыми цветами. Однако если у вас есть ряд C = ["Orange", "Banana"]
, он не совпадал бы по цвету с набором A, так как наборы не одинаковы. Алгоритм сортировки назначит первый цвет элементу "Банан" в наборе C, но второй цвет элементу "Банан" в наборе A. Если вы хотите, чтобы эти серии были согласованы по цветам, можно указать, что диаграммы должны иметь общую цветовую согласованность.
В глобальной согласованности цветов каждое значение всегда сопоставляется с тем же цветом независимо от того, какие значения имеют ряд. Чтобы включить эту функцию для каждой диаграммы, установите флажок глобальной согласованности цветов.
Примечание.
Чтобы добиться этой согласованности, Azure Databricks выполняет хеширование от значений до цветов. Чтобы избежать коллизий (когда два значения приводят к одному и тому же цвету), хэш должен приводить к большому набору цветов, что приводит к побочному эффекту: красивые или легко различимые цвета не могут быть гарантированы; из-за большого количества цветов вероятно, будут некоторые, которые очень похожи друг на друга.
Визуализации машинного обучения
Помимо стандартных типов диаграмм, устаревшие визуализации поддерживают следующие параметры обучения машинного обучения и результаты:
Остатки
Для линейной и логистической регрессии вы можете отрисовать график сопоставления совпадений и остатков. Чтобы получить такой график, предоставьте модель и кадр данных.

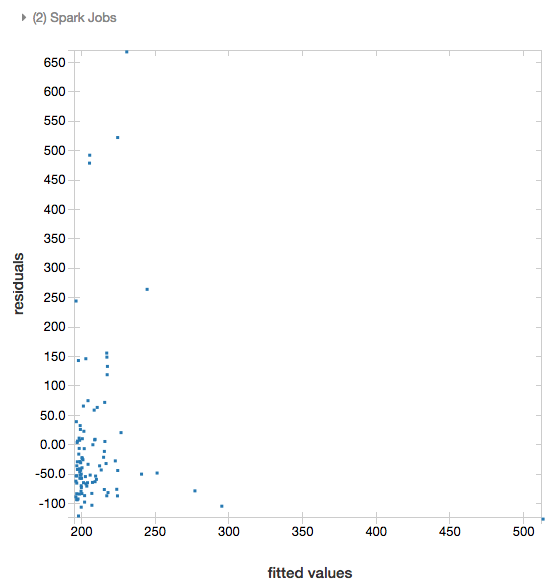

В следующем примере линейная регрессия выполняется для сопоставления населения городов и цен продажи недвижимости, а затем отображаются данные о сравнении остатков и совпадений.
# Load data
pop_df = spark.read.csv("/databricks-datasets/samples/population-vs-price/data_geo.csv", header="true", inferSchema="true")
# Drop rows with missing values and rename the feature and label columns, replacing spaces with _
from pyspark.sql.functions import col
pop_df = pop_df.dropna() # drop rows with missing values
exprs = [col(column).alias(column.replace(' ', '_')) for column in pop_df.columns]
# Register a UDF to convert the feature (2014_Population_estimate) column vector to a VectorUDT type and apply it to the column.
from pyspark.ml.linalg import Vectors, VectorUDT
spark.udf.register("oneElementVec", lambda d: Vectors.dense([d]), returnType=VectorUDT())
tdata = pop_df.select(*exprs).selectExpr("oneElementVec(2014_Population_estimate) as features", "2015_median_sales_price as label")
# Run a linear regression
from pyspark.ml.regression import LinearRegression
lr = LinearRegression()
modelA = lr.fit(tdata, {lr.regParam:0.0})
# Plot residuals versus fitted data
display(modelA, tdata)
Кривые ROC

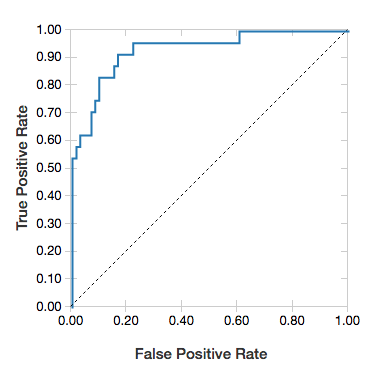

Для логистической регрессии можно выполнить отрисовку кривой ROC. Чтобы получить такой график, предоставьте модель, подготовленные входные данные для метода fit
и параметр "ROC"
.
В следующем примере разрабатывается классификатор, который прогнозирует уровень дохода человека (не меньше или больше 50 000 в год) на основе различных атрибутов этого человека. Набор данных Adult получен из данных переписи населения и содержит информацию о 48 842 человеках и их годовом доходе.
В примере кода из этого раздела используется прямое кодирование.
# This code uses one-hot encoding to convert all categorical variables into binary vectors.
schema = """`age` DOUBLE,
`workclass` STRING,
`fnlwgt` DOUBLE,
`education` STRING,
`education_num` DOUBLE,
`marital_status` STRING,
`occupation` STRING,
`relationship` STRING,
`race` STRING,
`sex` STRING,
`capital_gain` DOUBLE,
`capital_loss` DOUBLE,
`hours_per_week` DOUBLE,
`native_country` STRING,
`income` STRING"""
dataset = spark.read.csv("/databricks-datasets/adult/adult.data", schema=schema)
from pyspark.ml import Pipeline
from pyspark.ml.feature import OneHotEncoder, StringIndexer, VectorAssembler
categoricalColumns = ["workclass", "education", "marital_status", "occupation", "relationship", "race", "sex", "native_country"]
stages = [] # stages in the Pipeline
for categoricalCol in categoricalColumns:
# Category indexing with StringIndexer
stringIndexer = StringIndexer(inputCol=categoricalCol, outputCol=categoricalCol + "Index")
# Use OneHotEncoder to convert categorical variables into binary SparseVectors
encoder = OneHotEncoder(inputCols=[stringIndexer.getOutputCol()], outputCols=[categoricalCol + "classVec"])
# Add stages. These are not run here, but will run all at once later on.
stages += [stringIndexer, encoder]
# Convert label into label indices using the StringIndexer
label_stringIdx = StringIndexer(inputCol="income", outputCol="label")
stages += [label_stringIdx]
# Transform all features into a vector using VectorAssembler
numericCols = ["age", "fnlwgt", "education_num", "capital_gain", "capital_loss", "hours_per_week"]
assemblerInputs = [c + "classVec" for c in categoricalColumns] + numericCols
assembler = VectorAssembler(inputCols=assemblerInputs, outputCol="features")
stages += [assembler]
# Run the stages as a Pipeline. This puts the data through all of the feature transformations in a single call.
partialPipeline = Pipeline().setStages(stages)
pipelineModel = partialPipeline.fit(dataset)
preppedDataDF = pipelineModel.transform(dataset)
# Fit logistic regression model
from pyspark.ml.classification import LogisticRegression
lrModel = LogisticRegression().fit(preppedDataDF)
# ROC for data
display(lrModel, preppedDataDF, "ROC")

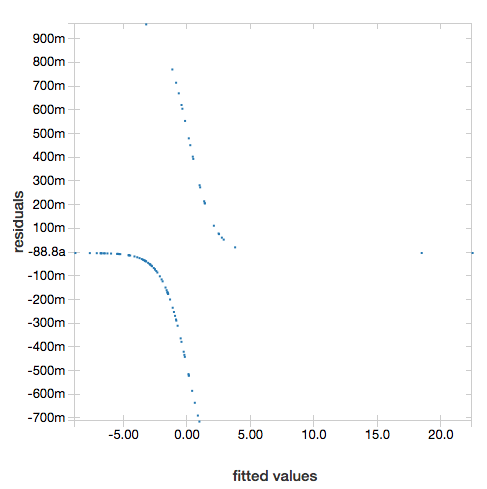

Чтобы отобразить остатки, опустите параметр "ROC"
:
display(lrModel, preppedDataDF)
деревья принятия решений

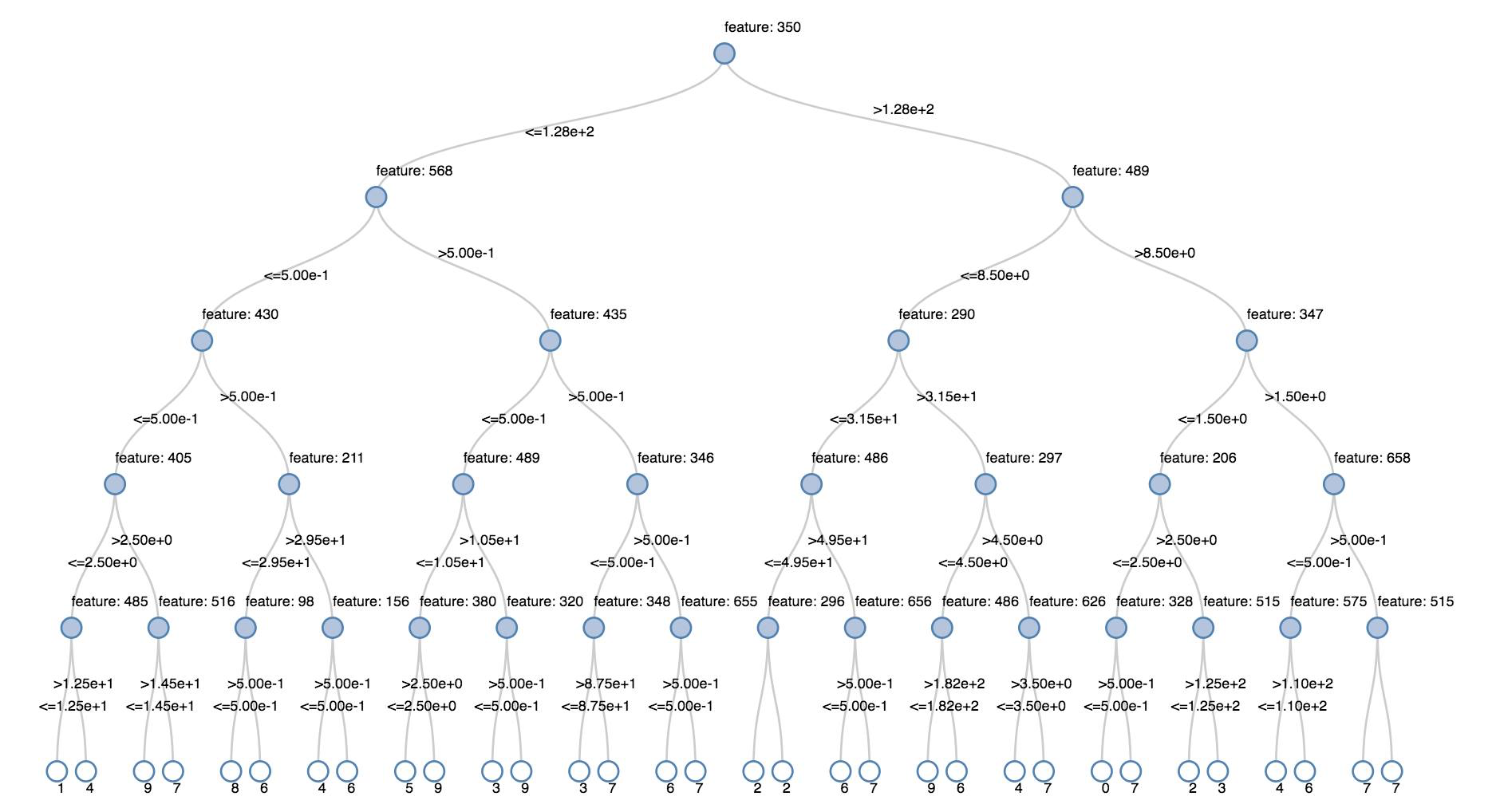

Устаревшие визуализации поддерживают отрисовку дерева принятия решений.
Чтобы получить такую визуализацию, предоставьте модель дерева принятия решений.
В следующих примерах показано обучение дерева распознаванию цифр (0–9) по набору данных MNIST с изображениями рукописных цифр, а затем отображается полученное дерево.
Питон
trainingDF = spark.read.format("libsvm").load("/databricks-datasets/mnist-digits/data-001/mnist-digits-train.txt").cache()
testDF = spark.read.format("libsvm").load("/databricks-datasets/mnist-digits/data-001/mnist-digits-test.txt").cache()
from pyspark.ml.classification import DecisionTreeClassifier
from pyspark.ml.feature import StringIndexer
from pyspark.ml import Pipeline
indexer = StringIndexer().setInputCol("label").setOutputCol("indexedLabel")
dtc = DecisionTreeClassifier().setLabelCol("indexedLabel")
# Chain indexer + dtc together into a single ML Pipeline.
pipeline = Pipeline().setStages([indexer, dtc])
model = pipeline.fit(trainingDF)
display(model.stages[-1])
язык программирования Scala
val trainingDF = spark.read.format("libsvm").load("/databricks-datasets/mnist-digits/data-001/mnist-digits-train.txt").cache
val testDF = spark.read.format("libsvm").load("/databricks-datasets/mnist-digits/data-001/mnist-digits-test.txt").cache
import org.apache.spark.ml.classification.{DecisionTreeClassifier, DecisionTreeClassificationModel}
import org.apache.spark.ml.feature.StringIndexer
import org.apache.spark.ml.Pipeline
val indexer = new StringIndexer().setInputCol("label").setOutputCol("indexedLabel")
val dtc = new DecisionTreeClassifier().setLabelCol("indexedLabel")
val pipeline = new Pipeline().setStages(Array(indexer, dtc))
val model = pipeline.fit(trainingDF)
val tree = model.stages.last.asInstanceOf[DecisionTreeClassificationModel]
display(tree)
Структурированные кадры данных потоковой передачи
Чтобы визуализировать результат потокового запроса в режиме реального времени, можно выполнить display
для структурированной потоковой таблицы данных в Scala и Python.
Питон
streaming_df = spark.readStream.format("rate").load()
display(streaming_df.groupBy().count())
язык программирования Scala
val streaming_df = spark.readStream.format("rate").load()
display(streaming_df.groupBy().count())
display
поддерживает следующие необязательные параметры:
-
streamName
: имя запроса потоковой передачи. -
trigger
(Scala) иprocessingTime
(Python): определяет частоту выполнения запроса потоковой передачи. Если значение не указано, система проверяет доступность новых данных сразу после предыдущей обработки. Чтобы сократить затраты в рабочей среде, Databricks рекомендует всегда всегда задать интервал триггера. Интервал триггера по умолчанию — 500 мс. -
checkpointLocation
: расположение, в котором система записывает все сведения о контрольной точке. Если значение не указано, система автоматически создает временное расположение контрольной точки в DBFS. Чтобы поток продолжал обрабатывать данные с того места, где он остановился, необходимо указать расположение контрольной точки. Для Databricks в рабочей среде рекомендуется всегда указывать параметрcheckpointLocation
.
Питон
streaming_df = spark.readStream.format("rate").load()
display(streaming_df.groupBy().count(), processingTime = "5 seconds", checkpointLocation = "dbfs:/<checkpoint-path>")
язык программирования Scala
import org.apache.spark.sql.streaming.Trigger
val streaming_df = spark.readStream.format("rate").load()
display(streaming_df.groupBy().count(), trigger = Trigger.ProcessingTime("5 seconds"), checkpointLocation = "dbfs:/<checkpoint-path>")
Более подробную информацию об этих параметрах см. в разделе Запуск потоковых запросов.
Функция displayHTML
Записные книжки Azure Databricks для языков программирования Python, R и Scala поддерживают графику HTML с использованием функции displayHTML
, которая принимает любой код HTML, CSS или JavaScript. Эта функция поддерживает интерактивную графику через библиотеки JavaScript, например D3.
Примеры использования displayHTML
см. здесь:
Примечание.
Контейнер iFrame displayHTML
обслуживается из домена databricksusercontent.com
, а песочница iFrame включает атрибут allow-same-origin
. Адрес databricksusercontent.com
должен быть доступным из браузера. Если она заблокирована корпоративной сетью, она должна добавиться в список разрешений.
Изображения
Столбцы, содержащие типы данных изображения, отображаются как обогащенный HTML. Azure Databricks пытается создать эскизы изображений для столбцов DataFrame
, которые соответствуют Spark ImageSchema .
Визуализация эскизов работает для всех изображений, которые успешно считываются с помощью spark.read.format('image')
функции. Для значений изображений, созданных с помощью других средств, Azure Databricks поддерживает отрисовку 1, 3 или 4 каналов (где каждый канал состоит из одного байта) со следующими ограничениями:
-
Одноканальные изображения: поле
mode
должно иметь значение 0. Поляheight
,width
иnChannels
должны точно описывать двоичные данные изображения в полеdata
. -
Трехканальные изображения: поле
mode
должно иметь значение 16. Поляheight
,width
иnChannels
должны точно описывать двоичные данные изображения в полеdata
. Полеdata
должно содержать пиксельные данные в трехбайтовых блоках, с последовательностью каналов(blue, green, red)
для каждого пикселя. -
Четырехканальные изображения: поле
mode
должно иметь значение 24. Поляheight
,width
иnChannels
должны точно описывать двоичные данные изображения в полеdata
. Полеdata
должно содержать пиксельные данные в четырехбайтовых блоках, с последовательностью каналов(blue, green, red, alpha)
для каждого пикселя.
Пример

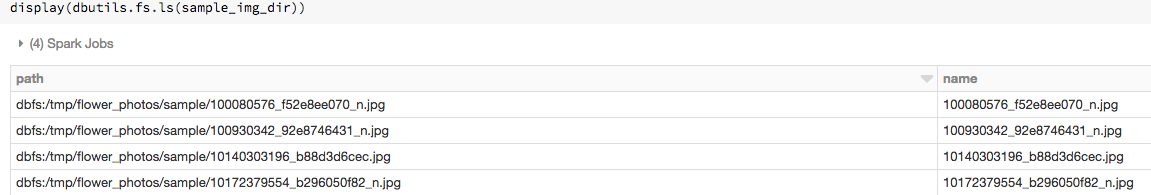

Предположим, у вас есть папка с несколькими изображениями:

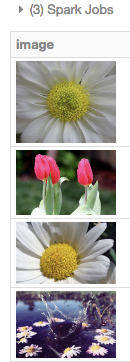

Если вы считываете изображения в кадр данных, а затем отображаете кадр данных, Azure Databricks отрисовывает эскизы изображений:
image_df = spark.read.format("image").load(sample_img_dir)
display(image_df)
Визуализации в Python
В этом разделе рассматриваются следующие вопросы.
Seaborn

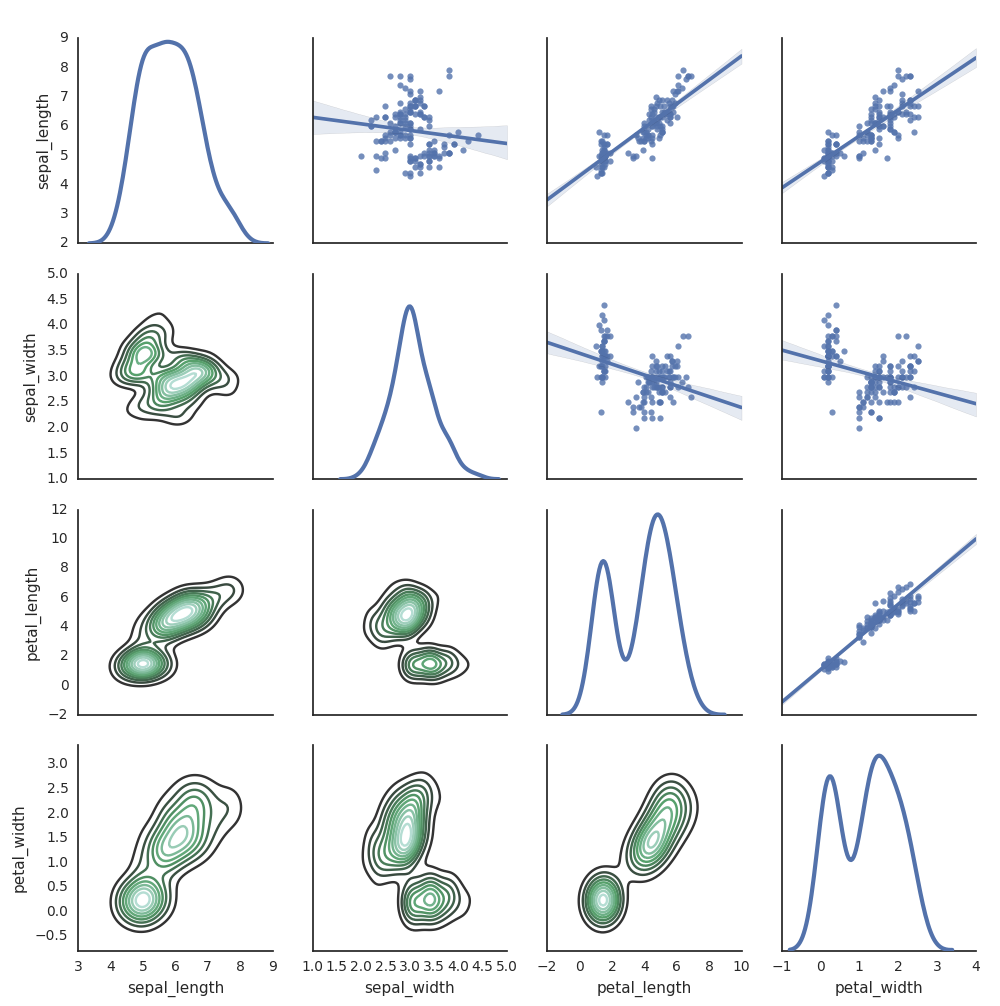

Вы также можете использовать другие библиотеки Python для создания графиков. Databricks Runtime включает библиотеку визуализаций seaborn. Чтобы создать график seaborn, импортируйте эту библиотеку, создайте график и передайте его в функцию display
.
import seaborn as sns
sns.set(style="white")
df = sns.load_dataset("iris")
g = sns.PairGrid(df, diag_sharey=False)
g.map_lower(sns.kdeplot)
g.map_diag(sns.kdeplot, lw=3)
g.map_upper(sns.regplot)
display(g.fig)
Другие библиотеки Python
Визуализации в R
Чтобы отобразить данные в виде графика в R, используйте функцию display
следующим образом:
library(SparkR)
diamonds_df <- read.df("/databricks-datasets/Rdatasets/data-001/csv/ggplot2/diamonds.csv", source = "csv", header="true", inferSchema = "true")
display(arrange(agg(groupBy(diamonds_df, "color"), "price" = "avg"), "color"))

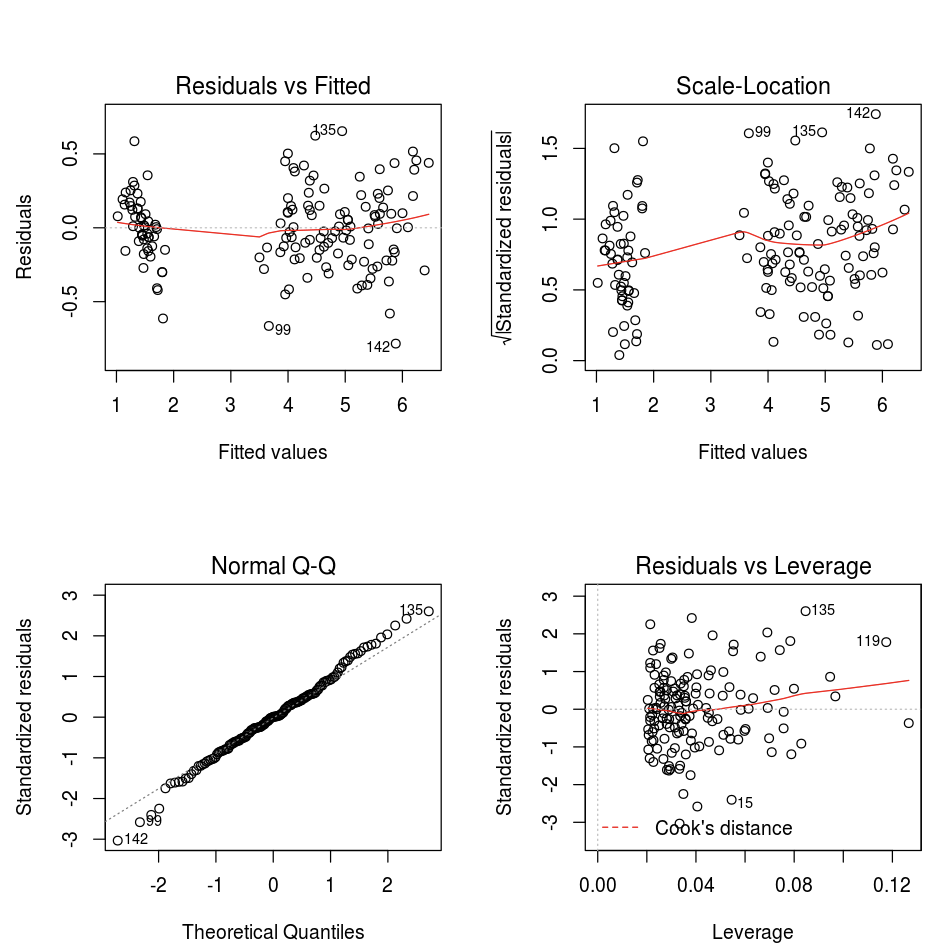

Можно применить стандартную функцию plot языка R.
fit <- lm(Petal.Length ~., data = iris)
layout(matrix(c(1,2,3,4),2,2)) # optional 4 graphs/page
plot(fit)
Можно также использовать любой пакет визуализации для R. Записная книжка R сохранит полученный график в виде .png
и отобразит его как встроенный график.
В этом разделе рассматриваются следующие вопросы.
Решетка

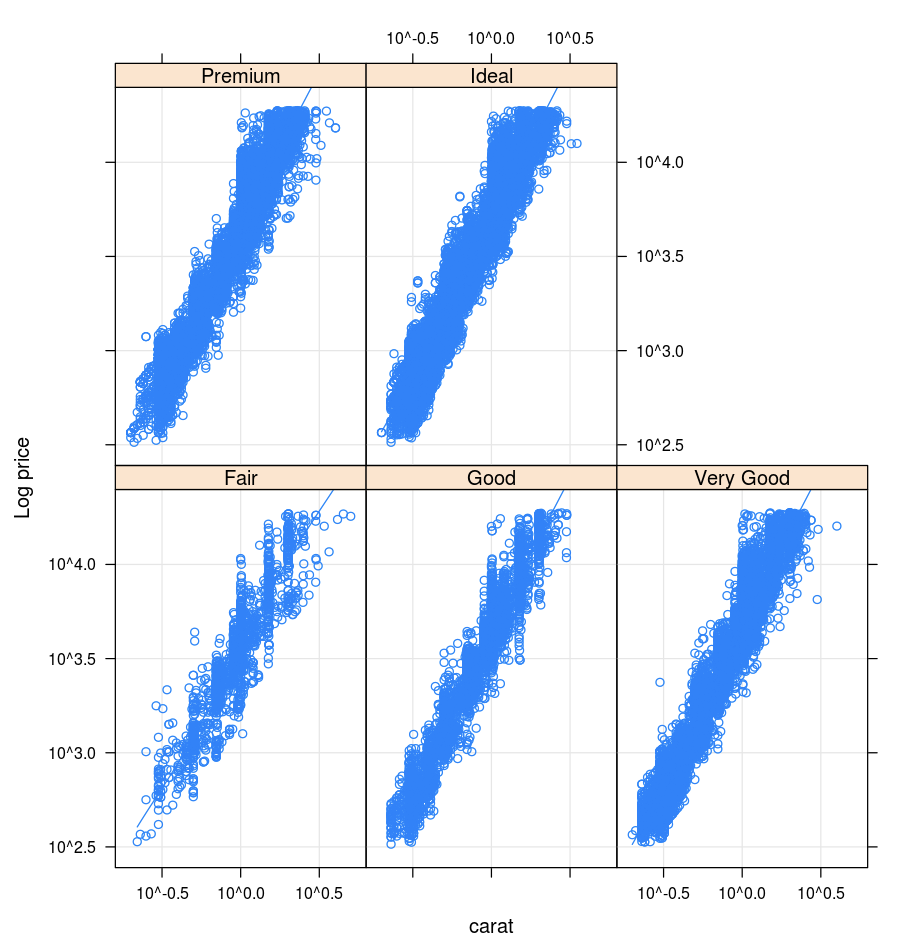

Пакет Lattice поддерживает графы trellis, которые отображают переменные или связи между переменными с условной зависимостью от одной или нескольких переменных.
library(lattice)
xyplot(price ~ carat | cut, diamonds, scales = list(log = TRUE), type = c("p", "g", "smooth"), ylab = "Log price")
DandEFA

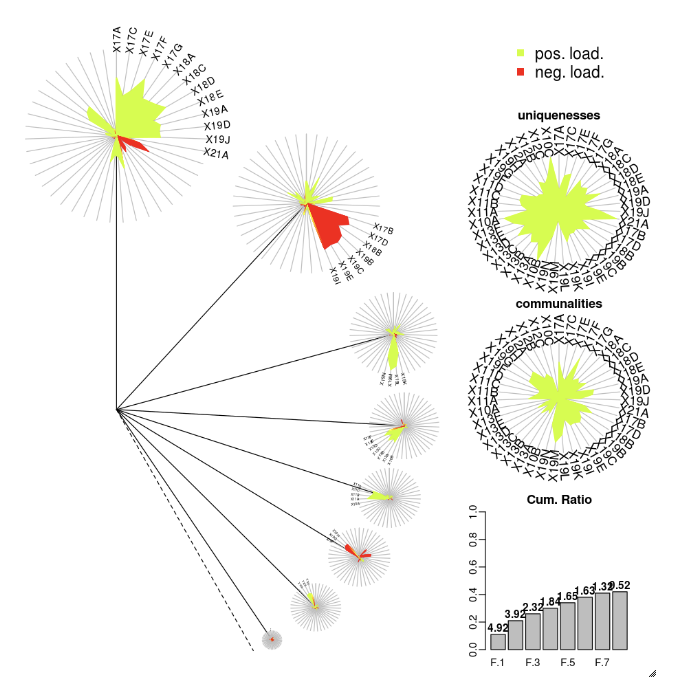

Пакет DandEFA поддерживает графики dandelion.
install.packages("DandEFA", repos = "https://cran.us.r-project.org")
library(DandEFA)
data(timss2011)
timss2011 <- na.omit(timss2011)
dandpal <- rev(rainbow(100, start = 0, end = 0.2))
facl <- factload(timss2011,nfac=5,method="prax",cormeth="spearman")
dandelion(facl,bound=0,mcex=c(1,1.2),palet=dandpal)
facl <- factload(timss2011,nfac=8,method="mle",cormeth="pearson")
dandelion(facl,bound=0,mcex=c(1,1.2),palet=dandpal)
Плотли
Пакет Plotly R использует htmlwidgets для R. Инструкции по установке и записная книжка см. в htmlwidgets.
Другие библиотеки R
Визуализации в Scala
Чтобы отобразить данные в виде графика в Scala, используйте функцию display
следующим образом:
val diamonds_df = spark.read.format("csv").option("header","true").option("inferSchema","true").load("/databricks-datasets/Rdatasets/data-001/csv/ggplot2/diamonds.csv")
display(diamonds_df.groupBy("color").avg("price").orderBy("color"))
Записные книжки с подробным обзором для Python и Scala
Подробный обзор визуализаций на Python можно найти в этой записной книжке:
Подробный обзор визуализаций на Scala можно найти в этой записной книжке:
