HPE ProLiant DL20 Gen10 Plus (NHP 2LFF)

  • Статья

В этой статье описывается устройство HPE ProLiant DL20 10-го поколения плюс для датчиков OT для мониторинга производственных линий.

HPE ProLiant DL20 10-го поколения также доступен для локального консоль управления.

Характеристики устройства Сведения
Профиль оборудования L500
Производительность Максимальная пропускная способность: 200 Мбит/с
Максимальное число устройств: 1000
До 8x портов мониторинга
Физические характеристики Установка: 1U
Минимальные размеры (H x W x D) 1.70 x 17.11 x 15.05 в
Минимальные размеры (H x W x D) 4.32 x 43.46 x 38,22 см
Состояние Поддержанный; доступные предварительно настроенные

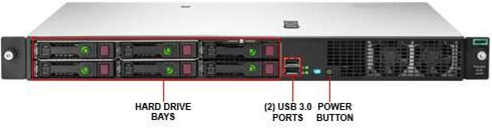

На следующем рисунке показан пример передней панели HPE ProLiant DL20 10-го поколения:

Фотография передней панели HPE ProLiant DL20 10-го поколения.

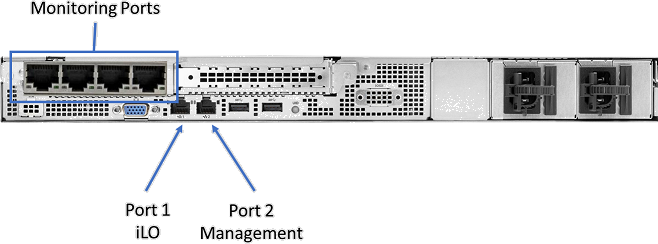

На следующем рисунке показан пример задней панели HPE ProLiant DL20 10-го поколения:

Фотография задней панели HPE ProLiant DL20 10-го поколения.

Спецификации

Компонент Технические характеристики
Корпус Стоечный сервер 1U
Физические характеристики СЕРВЕР HPE DL20 10+ NHP 2LFF CTO
Процессор Intel Xeon E-2334
3,4 ГГц 4C 65 W
Микросхемы Intel C256
Память 1x 8 ГБ двойного ранга x8 DDR4-3200
Хранилище 1 ТБ SATA 6G Midline 7.2 K SFF
Сетевой контроллер На борту: 2x 1 ГБ
Внешняя. 4-портовый адаптер HPE Ethernet 1 Гбит 366FLR, 1шт.
Встроенный плата портов iLO 1 Гбит
Управление HPE iLO Advanced
Доступ к устройствам Передняя часть: один USB 3.0, один сервисный порт USB iLO
Задняя часть: два USB 3.0
Внутренняя Один USB 3.0
Power Блок питания с возможностью горячей замены 290 Вт
Поддержка стойки Комплект направляющих HPE 1U Short Friction Rail Kit

DL20 Gen10 Plus (NHP 2LFF) - Счет материалов

Количество PN Description
1 P44111-B21 СЕРВЕР HPE DL20 10+ NHP 2LFF CTO
1 P45252-B21 ЦП Intel Xeon E-2334 FIO для HPE
1 P28610-B21 HPE 1-ТБ SATA 7.2K SFF BC HDD
1 P43016-B21 Пакет HPE 8 ГБ 1Rx8 PC4-3200AA-E Standard
1 P21106-B21 Адаптер INT I350 1GbE 4p BASE-T
1 P45948-B21 Комплект HPE DL20 Gen10+ RPS FIO Enable Kit
1 865408-B21 Комплект блока питания HPE 500-W FS Plat LH в возможностью горячей замены
1 775612-B21 Комплект направляющих HPE 1U Short Friction Rail Kit
1 512485-B21 Расширенная лицензия на 1 сервер HPE iLO, поддержка в течение 1 года
1 P46114-B21 Комплект плат HPE DL20 Gen10+ 2x8 LP FIO Riser

Необязательные массивы хранилища

Количество PN Description
1 P26325-B21 Broadcom MegaRAID MR216i-a x16 Lanes без контроллера NVMe/SAS 12G (RAID5)

Примечание. Этот контроллер RAID занимает слот расширения PCIe и не разрешает расширение сетевого порта

Расширение портов

Дополнительные модули для расширения портов:

Расположение Тип Характеристики
Разъем PCI 1 (низкопрофильный) Сетевой адаптер DP F/O P26262-B21 — Broadcom BCM57414 Ethernet 10/25-Gb 2-port SFP28 Adapter for HPE
Разъем PCI 1 (низкопрофильный) Сетевой адаптер DP F/O P28787-B21 — Адаптер Intel X710-DA2 Ethernet 10-Gb 2-port SFP+ для HPE
Разъем PCI 2 (высокий профиль) Сетевой адаптер Ethernet с четырьмя портами P21106-B21 — Адаптер Intel I350-T4 Ethernet 1-Гбит/с 4-портом BASE-T для HPE
Разъем PCI 2 (высокий профиль) Сетевой адаптер DP F/O P26262-B21 — Broadcom BCM57414 Ethernet 10/25 Гб 2-порт SFP28 Адаптер для HPE
Разъем PCI 2 (высокий профиль) Сетевой адаптер DP F/O P28787-B21 — Адаптер Intel X710-DA2 Ethernet 10 Гб 2-порт SFP+ для HPE
SFP для оптоволоконных сетевых карт Многомодовый, малое расстояние 455883-B21 — трансивер HPE BLc 10G SFP+ SR
SFP для оптоволоконных сетевых карт Одномодовый, большое расстояние 455886-B21 — трансивер HPE BLc 10G SFP+ LR

Установка HPE ProLiant DL20 10 Plus

В этом разделе описывается установка программного обеспечения Defender для Интернета вещей на устройстве HPE ProLiant DL20 10 Plus.

Установка включает в себя:

  • включение удаленного доступа и обновление пароля администратора по умолчанию;
  • настройку порта iLO на сетевом порту 1;
  • настройку параметров BIOS;
  • установку программного обеспечения Defender для Интернета вещей.

Примечание.

Процедуры установки актуальны только в том случае, если необходимо повторно установить программное обеспечение на предварительно настроенном устройстве или при покупке собственного оборудования и самостоятельной настройке устройства.

Включение удаленного доступа и изменение пароля

Настройте параметры сети и измените пароль по умолчанию с помощью следующей процедуры.

Чтобы включить и изменить пароль, выполните следующие действия:

  1. Подключите экран и клавиатуру к устройству HPE, включите устройство и нажмите клавишу F9.

    Снимок экрана, на котором представлено окно HPE ProLiant.

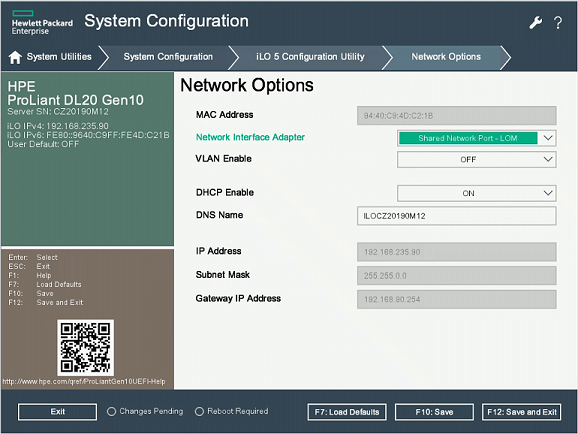

  2. Перейдите в раздел Системные служебные программы > Конфигурация системы > Средство настройки iLO 5 > Параметры сети.

    Снимок экрана, на котором представлено окно

    1. В поле Адаптер сетевого интерфейса выберите Общий сетевой порт-LOM.

    2. Установите для параметра Включить DHCP значение Выкл.

    3. Укажите IP-адрес, маску подсети и IP-адрес шлюза.

  3. Нажмите клавишу F10: сохранить.

  4. Нажмите клавишу Esc, чтобы вернуться в раздел Средство настройки iLO 5, а затем выберите Управление пользователями.

  5. Выберите Изменить или удалить пользователя. Администратор является единственным определенным пользователем по умолчанию.

  6. Измените пароль по умолчанию и нажмите клавишу F10: сохранить.

Настройка BIOS HPE

В этой процедуре описывается обновление конфигурации HPE BIOS для развертывания OT.

Чтобы настроить BIOS HPE, сделайте следующее:

  1. Выберите Системные служебные программы > Конфигурация системы > Конфигурация BIOS/платформы (RBSU).

  2. В форме Конфигурация BIOS/платформы (RBSU) выберите Параметры загрузки.

  3. Измените режим загрузки на режим BIOS UEFI, а затем нажмите клавишу F10: Сохранить.

  4. Дважды нажмите клавишу Esc, чтобы закрыть форму Конфигурация системы.

  5. Выберите Перейти к следующей форме.

  6. В форме Метка логического диска введите Логический диск 1.

  7. Нажмите Отправить изменения.

  8. В форме Отправка нажмите кнопку Назад в главное меню.

  9. Нажмите клавишу F10: сохранить, а затем дважды нажмите клавишу Esc.

  10. В окне Системные служебные программы выберите Меню однократной загрузки.

  11. В форме Меню однократной загрузки выберите пункт Меню однократной загрузки устаревшей версии BIOS.

  12. Появятся окна Загрузка в устаревшей версии и Переопределение загрузки. Выберите параметр переопределения загрузки; например на CD-диск, USB, HDD или оболочку UEFI.

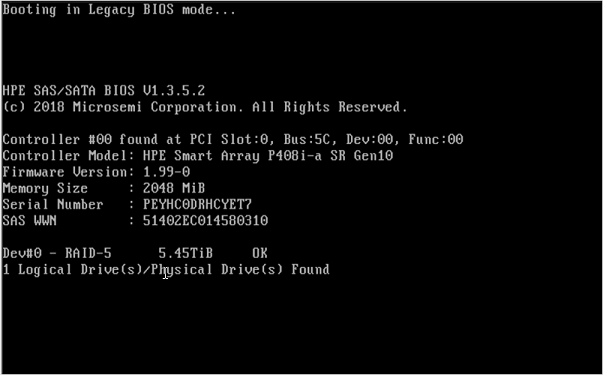

    Снимок экрана, на котором представлено первое окно

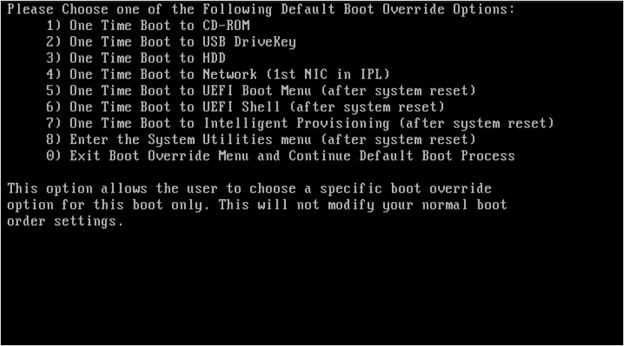

    Снимок экрана, на котором представлено второе окно

Удаленная установка iLO с виртуального диска

В этой процедуре описывается удаленная установка программного обеспечения iLO с виртуального диска.

Перед установкой программного обеспечения iLO рекомендуется изменить параметр времени ожидания простоя подключения iLO на бесконечное, так как установка может занять больше 30 минут, которые заданы по умолчанию, в зависимости от сетевого подключения и если датчик находится в удаленном расположении.

Чтобы изменить параметры времени ожидания простоя подключения iLO, выполните следующие действия.

  1. Войдите в консоль iLO и перейдите к обзору в верхнем меню.

  2. Слева выберите "Безопасность" и выберите "Параметры доступа" в верхнем меню.

  3. Щелкните значок карандаша рядом с iLO и выберите " Показать дополнительные параметры".

  4. В строке времени ожидания простоя подключения выберите значок треугольника, чтобы открыть параметры времени ожидания , а затем выберите "Бесконечно".

Продолжайте установку iLO, выполнив следующие действия.

Чтобы установить программное обеспечение датчика с помощью iLO, выполните следующие действия.

  1. При входе в консоль iLO выберите экран серверов в левом нижнем углу.

  2. Выберите Консоль HTML5.

  3. В консоли щелкните значок компакт-диска виртуального носителя справа и выберите параметр CD/DVD.

  4. Щелкните Локальный ISO-файл.

  5. В диалоговом окне выберите ISO-файл установки датчика Defender для Интернета вещей.

  6. Перейдите к левому значку меню, выберите "Power" и нажмите кнопку "Сброс".

  7. Устройство перезагрузится и запустит процесс установки датчика.

Установка программного обеспечения Defender для Интернета вещей в HPE ProLiant DL20 10-го поколения Плюс

В этой процедуре описывается установка программного обеспечения Defender для Интернета вещей в HPE ProLiant DL20 10-го поколения Плюс.

Процесс установки занимает примерно 20 минут. После установки система несколько раз перезапускается.

Чтобы установить Defender для Интернета вещей:

  1. Подключите экран и клавиатуру к устройству, а затем подключитесь к интерфейсу командной строки.

  2. Подключите внешний компакт-диск или накопитель с образом диска, на который записано программное обеспечение, загруженное с портала Azure.

  3. Запустите устройство.

  4. Перейдите к установке Defender для Интернета вещей. Дополнительные сведения см. в статье Установка Defender для Интернета вещей.

Следующие шаги

Перейдите к разделу требований к системе для физических или виртуальных устройств. Дополнительные сведения см. в статье Какие требуются устройства?.

Затем перейдите к любой из следующих процедур:
