HPE ProLiant DL360
В этой статье описывается устройство HPE ProLiant DL360 для датчиков OT, настроенное для использования с Microsoft Defender для Интернета вещей.
| Характеристики устройства | Сведения |
|---|---|
| Профиль оборудования | C5600 |
| Производительность | Максимальная пропускная способность: 3 Гбит/с Максимальное число устройств: 12 000 |
| Физические характеристики | Установка: 1U Порты: 15x RJ45 или 8x SFP (необязательно) |
| Состояние | Поддерживается, доступно предварительно настроено |

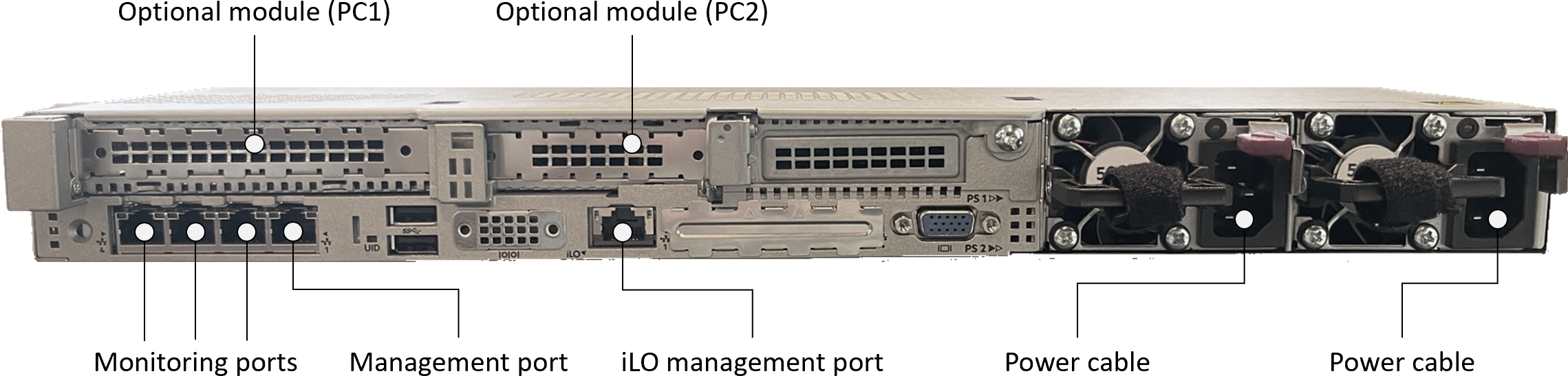

На следующем рисунке описаны аппаратные элементы на задней панели HPE ProLiant DL360, используемой Defender для Интернета вещей:
Спецификации
| Компонент | Спецификации |
|---|---|
| Шасси | Стоечный сервер 1U |
| Dimensions | Четыре корпуса 3,5": 4,29 x 43,46 x 70,7 см (1,69 x 17,11 x 27,83 дюйма) |
| Weight | Макс. 16,72 кг (35,86 фунта) |
| Шасси | Стоечный сервер 1U |
| Dimensions | 42,9 x 43,46 x 70,7 см (1,69 x 17,11 x 27,83 дюйма) |
| Weight | Макс. 16,27 кг (35,86 фунта) |
| Процессор | 2 Intel Xeon® Silver 4215 R 3,2 ГГц, кэш 11 M, 8 ядер/16 потоков, 130 Вт |
| Набор микросхем | Intel® C621 |
| Память | 32 ГБ = два по 16 ГБ, 2666 МТ/с DDR4 ECC UDIMM |
| Память | 6 1,2 ТБ SAS 12G Enterprise 10K SFF (2,5 дюйма) в оперативно подключаемом дисководе — RAID 5 |
| Сетевой контроллер | На борту: два 1 ГБ На борту: карта порта iLO 1 ГБ Внешний: один адаптер HPE Ethernet 1 Гбит 4 порта 366FLR |
| Управление | HPE iLO Advanced |
| Доступ к устройству | Два USB-порта 3.0 сзади |
| Один фронт | USB 2.0 |
| Один внутренний | USB 3.0 |
| Power | 2 блока питания HPE Flex Slot Platinum, 500 Вт, с оперативным подключением оборудования с низким содержанием галогенов |
| Поддержка стоек | Комплект направляющих для простой установки HPE 1U Gen10 SFF |
HPE DL360 — счет за материалы
| PN | Description | Количество |
|---|---|---|
| P19766-B21 | Сервер HPE DL360 Gen10 8SFF NC CTO | 1 |
| P19766-B21 | Европа — многоязычная локализация | 1 |
| P24479-L21 | Комплект Intel Xeon-S® 4215 R FIO для DL360 G10 | 1 |
| P24479-B21 | Комплект Intel Xeon-S® 4215 R для DL360 Gen10 | 1 |
| P00922-B21 | Смарт-набор HPE 16 ГБ 2Rx8 PC4-2933Y-R | 2 |
| 872479-B21 | HPE 1.2-TB SAS 10K SFF SC DS HDD | 6 |
| 811546-B21 | Адаптер HPE 1-GbE 4-p BASE-T I350 | 1 |
| P02377-B21 | Гибридный конденсатор HPE Smart, кабель w_ 145 мм | 1 |
| 804331-B21 | Контроллер HPE Smart Array P408i-a SR Gen10 | 1 |
| 665240-B21 | Адаптер HPE 1-GbE 4-p FLR-T I350 | 1 |
| 871244-B21 | Комплект для вентиляторов HPE DL360 Gen10 высокой производительности | 1 |
| 865408-B21 | Комплект оборудования для энергоснабжения HPE 500-W FS Plat Hot Plug-in LH | 2 |
| 512485-B21 | HPE iLO Adv 1, поддержка по серверной лицензии на 1 год | 1 |
| 874543-B21 | Комплект направляющих для простой установки HPE 1U Gen10 SFF | 1 |
Необязательные контроллеры хранилища
Массивы RAID с несколькими дисками объединяют несколько физических дисков в один логический диск для повышения избыточности и производительности. Приведенные ниже необязательные модули тестируются в нашей лаборатории для обеспечения совместимости и устойчивой производительности:
| Количество | PN | Description |
|---|---|---|
| 1 | 804331-B21 | Контроллер HPE Smart Array P408i-a SR 10-го поколения (RAID10) |
Необязательное расширение порта
Дополнительные модули для расширения портов:
| Расположение | Тип | Характеристики |
|---|---|---|
| Слот PCI 1 (низкий профиль) | Сетевой адаптер Ethernet с четырьмя портами | 811546-B21 — адаптер HPE 1 GbE BASE-T I350 SI, 4 порта (встроенное ПО 1.52) |
| Слот PCI 1 (низкий профиль) | Сетевой адаптер DP F/O | 727054-B21 — адаптер HPE 10 GbE 2p FLR-SFP+ X710, 2 порта (встроенное ПО 10.57.3) |
| Слот PCI 2 (высокий профиль) | Сетевой адаптер Ethernet с четырьмя портами | 811546-B21 — адаптер HPE 1 GbE BASE-T I350 SI, 4 порта (встроенное ПО 1.52) |
| Слот PCI 2 (высокий профиль) | Сетевой адаптер Ethernet с четырьмя портами | 647594-B21 — АДАПТЕР HPE 1 GbE 4p BASE-T BCM5719 (FW 5719-v1.45 NCSI версии 1.3.12.0) |
| Слот PCI 2 (высокий профиль) | Сетевой адаптер DP F/O | 727055-B21 — адаптер HPE 10 GbE FLR-SFP+ X710, 2 порта (встроенное ПО 10.57.3) |
| Слот PCI 2 (высокий профиль) | Сетевой адаптер DP F/O | P08421-B21 — ETHERNET Ethernet 10 Гб 2-порта SFP+ BCM57414 адаптер (FW 214.4.9.6/pkg 214.0.286012) |
| Слот PCI 2 (высокий профиль) | Сетевой адаптер F/O с четырьмя портами | 869585-B21 — адаптер SI HPE 10 GbE SFP+ X710, 4 порта (встроенное ПО 10.57.3) |
| SFPs для сетевых адаптеров для волоконных оптимических карт | Многомодовый, малое расстояние | 455883-B21 — трансивер HPE BLc 10G SFP+ SR |
| SFPs для сетевых адаптеров для волоконных оптимических карт | Одномодовый, большое расстояние | 455886-B21 — трансивер HPE BLc 10G SFP+ LR |
Внимание
Убедитесь, что в картах сетевого адаптера установлено встроенное ПО версии, описанной выше или более поздней. Как описано в приведенной ниже процедуре, также рекомендуется отключить агент LLDP в BIOS для каждой установленной сетевой карты.
Установка HPE ProLiant DL360
В этом разделе описано, как установить программное обеспечение датчика OT на устройстве HPE ProLiant DL360, а также настроить конфигурацию BIOS устройства.
В ходе этой процедуры вы настроите порт iLO. Рекомендуется также изменить пароль по умолчанию, указанный для пользователя с правами администратора.
Примечание.
Процедуры установки актуальны только в том случае, если необходимо повторно установить программное обеспечение на предварительно настроенном устройстве или при покупке собственного оборудования и самостоятельной настройке устройства.
Включение удаленного доступа и изменение пароля
Настройте параметры сети и измените пароль по умолчанию с помощью следующей процедуры.
Чтобы включить и изменить пароль, выполните следующие действия:
Подключите экран и клавиатуру к устройству HP, включите устройство и нажмите клавишу F9.
Перейдите в раздел Системные служебные программы > Конфигурация системы > Средство настройки iLO 5 > Параметры сети.
В поле Адаптер сетевого интерфейса выберите Общий сетевой порт-LOM.
Установите для параметра Включить DHCP значение Выкл.
Укажите IP-адрес, маску подсети и IP-адрес шлюза.
Нажмите клавишу F10: сохранить.
Нажмите клавишу Esc, чтобы вернуться в раздел Средство настройки iLO 5, а затем выберите Управление пользователями.
Выберите Изменить или удалить пользователя. Администратор является единственным определенным пользователем по умолчанию.
Измените пароль по умолчанию и нажмите клавишу F10: сохранить.
Настройка массива BIOS и RAID
В этой процедуре описывается настройка конфигурации BIOS для ненастроенного устройства датчика. Если в BIOS отсутствует любой из приведенных ниже шагов, убедитесь, что оборудование соответствует указанным выше спецификациям.
HPE BIOS iLO — это программное обеспечение для управления системой, предназначенное для удаленного управления администраторами оборудования HPE. Это позволяет администраторам отслеживать производительность системы, настраивать параметры и устранять проблемы с оборудованием из веб-браузера. Его также можно использовать для обновления системных BIOS и встроенного ПО. BIOS можно настроить локально или удаленно. Чтобы настроить BIOS удаленно с компьютера управления, необходимо определить IP-адрес HPE и IP-адрес компьютера управления в той же подсети.
Чтобы настроить BIOS HPE, сделайте следующее:
Внимание
Убедитесь, что сервер использует HPE SPP 2022.03.1 (BIOS U32 версии 2.6.2) или более поздней.
Выберите Системные служебные программы > Конфигурация системы > Конфигурация BIOS/платформы (RBSU).
В разделе Конфигурация BIOS/адаптера Ethernet/сетевой карты отключите агент LLDP для всех сетевых карт.
В форме Конфигурация BIOS/платформы (RBSU) выберите Параметры загрузки.
Измените режим загрузки на режим BIOS UEFI, а затем нажмите клавишу F10: Сохранить.
Дважды нажмите клавишу Esc, чтобы закрыть форму Конфигурация системы.
Выберите Встроенный RAID1: HPE Smart Array P408i-a SR Gen 10>Конфигурация массива>Создать массив.
В форме Создание массива выберите все диски и включите RAID уровня 5.
Примечание.
Сведения о шифровании неактивных данных см. в руководстве HPE по активации безопасного шифрования RAID или использованию самошифруемых дисков (SED).
Удаленная установка iLO с виртуального диска
В этой процедуре описывается удаленная установка программного обеспечения iLO с виртуального диска.
Перед установкой программного обеспечения iLO рекомендуется изменить параметр времени ожидания простоя подключения iLO на бесконечное, так как установка может занять больше 30 минут, которые заданы по умолчанию, в зависимости от сетевого подключения и если датчик находится в удаленном расположении.
Чтобы изменить параметры времени ожидания простоя подключения iLO, выполните следующие действия.
Войдите в консоль iLO и перейдите к обзору в верхнем меню.
Слева выберите "Безопасность" и выберите "Параметры доступа" в верхнем меню.
Щелкните значок карандаша рядом с iLO и выберите " Показать дополнительные параметры".
В строке времени ожидания простоя подключения выберите значок треугольника, чтобы открыть параметры времени ожидания , а затем выберите "Бесконечно".
Продолжайте установку iLO, выполнив следующие действия.
Чтобы установить программное обеспечение датчика с помощью iLO, выполните следующие действия.
При входе в консоль iLO выберите экран серверов в левом нижнем углу.
Выберите Консоль HTML5.
В консоли щелкните значок компакт-диска виртуального носителя справа и выберите параметр CD/DVD.
Щелкните Локальный ISO-файл.
В диалоговом окне выберите ISO-файл установки датчика Defender для Интернета вещей.
Перейдите к левому значку меню, выберите "Power" и нажмите кнопку "Сброс".
Устройство перезагрузится и запустит процесс установки датчика.
Установка программного обеспечения датчика OT на HPE DL360
В этой процедуре описывается установка программного обеспечения датчика ОТ на HPE DL360.
Процесс установки занимает примерно 20 минут. После установки система несколько раз перезапускается.
Чтобы установить программное обеспечение датчика OT, сделайте следующее:
Подключите экран и клавиатуру к устройству, а затем подключитесь к интерфейсу командной строки.
Подключите внешний компакт-диск или USB-накопитель, содержащий программное обеспечение датчика, которое вы скачали с портала Azure.
Продолжайте выполнять универсальную процедуру установки программного обеспечения датчика OT. Дополнительные сведения см. в статье Установка Defender для Интернета вещей.
Следующие шаги
Перейдите к разделу требований к системе для физических или виртуальных устройств. Дополнительные сведения см. в статье Какие требуются устройства?.
Затем перейдите к любой из следующих процедур:
