Что такое Частный сопоставитель DNS Azure?

Статья
08/09/2024

Частный сопоставитель DNS Azure — это новая служба, которая позволяет запрашивать частные зоны DNS Azure из локальной среды и наоборот, не развертывая DNS-серверы на основе виртуальных машин.

Как это работает?

Для Частного сопоставителя DNS Azure требуется виртуальная сеть Azure. При создании Частного сопоставителя DNS Azure в виртуальной сети задается одна или несколько входящих конечных точек, которые можно использовать в качестве назначения для запросов DNS. Исходящая конечная точка сопоставителя обрабатывает запросы DNS на основе настроенного вами набора правил пересылки DNS. Запросы DNS, инициируемые в сетях, которые связанных с набором правил, можно отправлять на другие DNS-серверы.

Вам не нужно изменять параметры клиента DNS на виртуальных машинах, чтобы использовать Частный сопоставитель DNS Azure.

Ниже приведена сводная информация о процессе выполнения запроса DNS при использовании Частного сопоставителя DNS Azure:

Клиент в виртуальной сети выдает запрос DNS.
Если DNS-серверы для этой виртуальной сети указаны как настраиваемые, запрос перенаправляются на указанные IP-адреса.
Если DNS-серверы по умолчанию (предоставляемые Azure) настроены в виртуальной сети и имеются Частные зоны DNS, связанные с одной виртуальной сетью, производится обращение к этим зонам.
Если запрос не соответствует Частной зоне DNS, связанной с виртуальной сетью, производится обращение по связям виртуальных сетей для наборов правил пересылки DNS.
Если связи набора правил отсутствуют, для разрешения запроса используется DNS Azure.
Если ссылки набора правил присутствуют, оцениваются правила пересылки DNS.
Если совпадение по суффиксу найдено, запрос перенаправляется на указанный адрес.
Если присутствует несколько совпадений, используется самый длинный суффикс.
Если совпадение не найдено, переадресация DNS не выполняется, а для разрешения запроса используется DNS Azure.

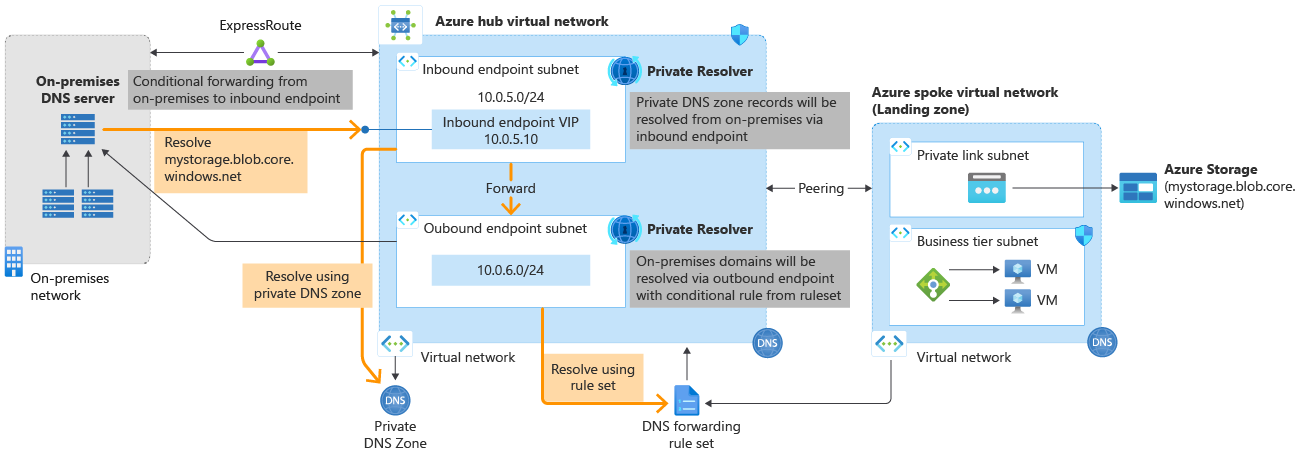

Архитектура Частного сопоставителя DNS Azure представлена на следующем рисунке. Для разрешения DNS между виртуальными сетями Azure и локальными сетями требуется Azure ExpressRoute или VPN.

Рис. 1. Архитектура Частного сопоставителя DNS Azure

Дополнительные сведения о создании Частного сопоставителя DNS см. в следующих материалах:

Преимущества Частного сопоставителя DNS Azure

Частный сопоставитель DNS Azure обеспечивает следующие преимущества:

Полностью управляемое решение: встроенная высокая доступность, избыточность между зонами.
Сокращение затрат: сокращение эксплуатационных расходов и сниженные затраты по сравнению с традиционными решениями IaaS.
Частный доступ к Частным зонам DNS: условная пересылка в локальную среду и из нее.
Масштабируемость: высокая производительность на конечную точку.
Ориентация на DevOps: создание конвейеров с помощью Terraform, ARM или Bicep.

Доступность в регионах

См. сведения о продуктах Azure по регионам — Azure DNS.

Место расположения данных

Частный сопоставитель Azure DNS не перемещает или не хранит данные клиента из региона, в котором развертывается сопоставитель.

Конечные точки и наборы правил сопоставителя DNS

Сводка конечных точек и наборов правил сопоставителя представлена в этой статье. Подробные сведения о конечных точках и наборах правил см. в разделе конечных точек и наборов правил Azure DNS Private Resolver.

Входящие конечные точки

Входящая конечная точка обеспечивает разрешение имен из локальной среды или других частных расположений через IP-адрес, который принадлежит к диапазону адресов частной виртуальной сети. Чтобы разрешить частную зону DNS Azure из локальной среды, укажите IP-адрес входящей конечной точки в параметрах локального DNS-сервера условной пересылки. Локальный DNS-сервер условной пересылки должен иметь сетевое подключение к виртуальной сети.

Для входящей конечной точки требуется подсеть в виртуальной сети, в которой она подготавливается. Подсеть может быть делегирована только Microsoft.Network/dnsResolvers и не может использоваться для других служб. DNS-запросы, полученные входящего трафика конечной точки в Azure. Имена можно разрешить в сценариях, где есть Частные зоны DNS, включая виртуальные машины, использующие автоматическую регистрацию или службы с поддержкой Приватного канала.

Примечание.

IP-адрес, назначенный входящей конечной точке, можно указать как статический или динамический. Дополнительные сведения см. в разделе статических и динамических IP-адресов конечных точек.

Исходящие конечные точки

Исходящая конечная точка обеспечивает разрешение имен при условной переадресации из Azure в локальную среду, другие поставщики облачных служб или внешние DNS-серверы. Для этой конечной точки требуется выделенная подсеть в виртуальной сети, где она подготовлена. В этой подсети не должна выполняться никакая другая служба, а делегировать ее можно только Microsoft.Network/dnsResolvers. Запросы DNS, отправленные на исходящую конечную точку, будут относиться к исходящему трафику Azure.

Связи виртуальных сетей

Ссылки на виртуальные сети позволяют разрешать имена для виртуальных сетей, которые связаны с исходящей конечной точкой с помощью набора правил переадресации DNS. Это отношение 1:1.

Наборы правил пересылки DNS

Набор правил пересылки DNS — это группа правил пересылки DNS (до 1000), которые могут применяться к одной или нескольким исходящим конечным точкам или связаны с одной или несколькими виртуальными сетями. Это отношение 1:N. Наборы правил связаны с определенной исходящей конечной точкой. Дополнительные сведения см. в разделе Наборы правил пересылки DNS.

Правила пересылки DNS

Правило пересылки DNS включает один или несколько целевых DNS-серверов, используемых для условной пересылки, и представлен следующим образом:

Имя домена.
Целевой IP-адрес.
Целевой порт и протокол (UDP или TCP).

Ограничения

Следующие ограничения в настоящее время применяются к частному сопоставителям Azure DNS:

Частный сопоставитель^{DNS 1}

Ресурс	Ограничение
Частные сопоставители DNS для каждой подписки	15
Входящие конечные точки для каждого частного сопоставителя DNS	5
Исходящие конечные точки для каждого частного сопоставителя DNS	5
Правила пересылки для каждого набора правил пересылки DNS	1000
Ссылки виртуальной сети для каждого набора правил пересылки DNS	500
Исходящие конечные точки для каждого набора правил пересылки DNS	2
Наборы правил пересылки DNS на исходящую конечную точку	2
Целевые DNS-серверы на правило пересылки	6
QPS на конечную точку	10,000

¹Разные ограничения могут применяться портал Azure до обновления портала. Используйте PowerShell для подготовки элементов до самых текущих ограничений.

Ограничения для виртуальных сетей

В отношении виртуальных сетей действуют следующие ограничения:

Виртуальные сети с включенным шифрованием не поддерживают частный сопоставитель Azure DNS.
Сопоставитель DNS может ссылаться только на виртуальную сеть, находящуюся в том же регионе, что и он сам.
Виртуальная сеть не может совместно использоваться несколькими сопоставителями DNS. На одну виртуальную сеть может ссылаться только один сопоставитель DNS.

Ограничения для подсетей

Подсети, используемые для сопоставителя DNS, имеют следующие ограничения:

Подсеть должна иметь диапазон адресов не ниже /28 и не выше /24. Подсеть /28 достаточно для удовлетворения текущих ограничений конечной точки. Размер подсети /27 до /24 может обеспечить гибкость при изменении этих ограничений.
Подсеть не может совместно использоваться несколькими конечными точками сопоставителя DNS. Одна подсеть может использоваться только одной конечной точкой сопоставителя DNS.
Все IP-конфигурации для входящей конечной точки сопоставителя DNS должны ссылаться на одну подсеть. Использование нескольких подсетей в IP-конфигурации для одной входящей конечной точки сопоставителя DNS не допускается.
Подсеть, используемая для входящей конечной точки сопоставителя DNS, должна находиться в виртуальной сети, на которую ссылается родительский сопоставитель DNS.
Подсеть может быть делегирована только Microsoft.Network/dnsResolvers и не может использоваться для других служб.

Ограничения для исходящих конечных точек

Исходящие конечные точки имеют следующие ограничения:

Исходящую конечную точку нельзя удалить, если только не будут удалены набор правил пересылки DNS и связи виртуальной сети в ней.

Ограничения набора правил

Наборы правил могут содержать до 1000 правил.
Связывание наборов правил между клиентами не поддерживается.

Прочие ограничения

Подсети с поддержкой IPv6 не поддерживаются.
Частный сопоставитель DNS не поддерживает Azure ExpressRoute FastPath.
Частный сопоставитель DNS несовместим с Azure Lighthouse.
- Чтобы узнать, используется ли Azure Lighthouse, найдите поставщиков служб в портал Azure и выберите предложения поставщика услуг.

Следующие шаги

Узнайте, как создать Частный сопоставитель DNS Azure с помощью Azure PowerShell или портала Azure.
Узнайте, как разрешить домены Azure и локальные домены с помощью Частного сопоставителя DNS Azure.
Ознакомьтесь со сведениями в разделе Конечные точки и наборы правил Частного сопоставителя Azure DNS.
Узнайте, как настроить отработку отказа DNS с помощью частных сопоставителей.
Узнайте, как настроить гибридный DNS с помощью частных сопоставителей.
Дополнительные сведения о некоторых других ключевых сетевых возможностях Azure.
