Изучение курированных визуализаций в Azure IoT Edge

2025-05-09

Область применения: IoT Edge 1.5

Внимание

IoT Edge 1.5 LTS является поддерживаемым выпуском. IoT Edge 1.4 LTS заканчивается жизнью с 12 ноября 2024 года. Если вы используете более ранний выпуск, см. статью Обновление IoT Edge.

Визуально изучите метрики, собранные с помощью рабочих тетрадей Azure Monitor на устройствах IoT Edge. Кураторские рабочие тетради для мониторинга устройств IoT Edge доступны в виде открытых шаблонов.

Для устройств, подключенных к Центр Интернета вещей, на странице Центр Интернета вещей в портал Azure перейдите на страницу книг в разделе "Мониторинг".
Для устройств, подключенных к IoT Central, на странице IoT Central в портал Azure перейдите на страницу книг в разделе "Мониторинг".

Курированные рабочие книги используют встроенные метрики из среды исполнения IoT Edge. Метрики сначала должны быть загружены в рабочую область Log Analytics. Эти представления не требуют инструментирования метрик из модулей рабочей нагрузки.

Доступ к курированным книгам

Рабочие книги Azure Monitor для IoT — это шаблоны, позволяющие визуализировать метрики устройств. Их можно настроить в соответствии с вашим решением.

Выполните следующие действия, чтобы получить доступ к подборке рабочих книг:

Войдите на портал Azure и перейдите в приложение Центра Интернета вещей или IoT Central.
В разделе Мониторинг выберите пункт Книги.
Выберите книгу для изучения из списка общедоступных шаблонов:

Представление парка: мониторинг парка устройств в нескольких Центр Интернета вещей или центральных приложениях и детализация конкретных устройств для моментального снимка работоспособности.
Сведения об устройстве. Визуализация сведений об устройстве с сообщениями, модулями и узлами на устройстве IoT Edge.
Оповещения. Просмотр активированных оповещений для устройств в нескольких ресурсах Интернета вещей.

Просмотрите следующие разделы для предварительного просмотра данных и визуализации каждой рабочей книги.

Примечание.

Следующие снимки экрана могут не отражать последнюю версию книги.

Книга "Представление парка"

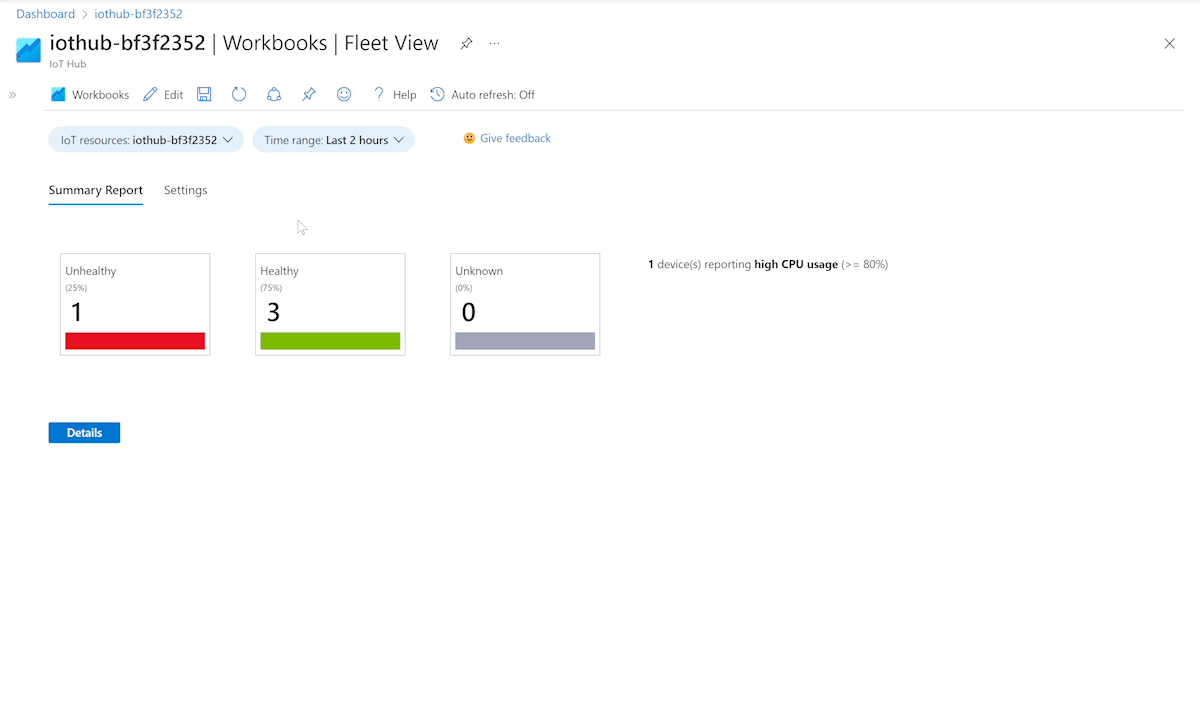

По умолчанию это представление показывает работоспособность устройств, связанных с текущим облачным ресурсом Интернета вещей. Выберите несколько ресурсов Интернета вещей с помощью раскрывающегося списка в левом верхнем углу.

Используйте вкладку "Параметры" , чтобы настроить пороговые значения для классификации устройств как работоспособных или неработоспособных.

Нажмите кнопку "Сведения" , чтобы просмотреть список устройств с моментальным снимком агрегированных первичных метрик. Выберите ссылку в столбце "Состояние ", чтобы просмотреть тенденции в метриках работоспособности отдельного устройства или выбрать имя устройства, чтобы просмотреть подробные метрики.

Книга сведений об устройстве

Книга сведений об устройстве содержит три представления:

Представление Сообщения визуализирует маршруты сообщений для устройства и сообщает об общей работоспособности системы обмена сообщениями.

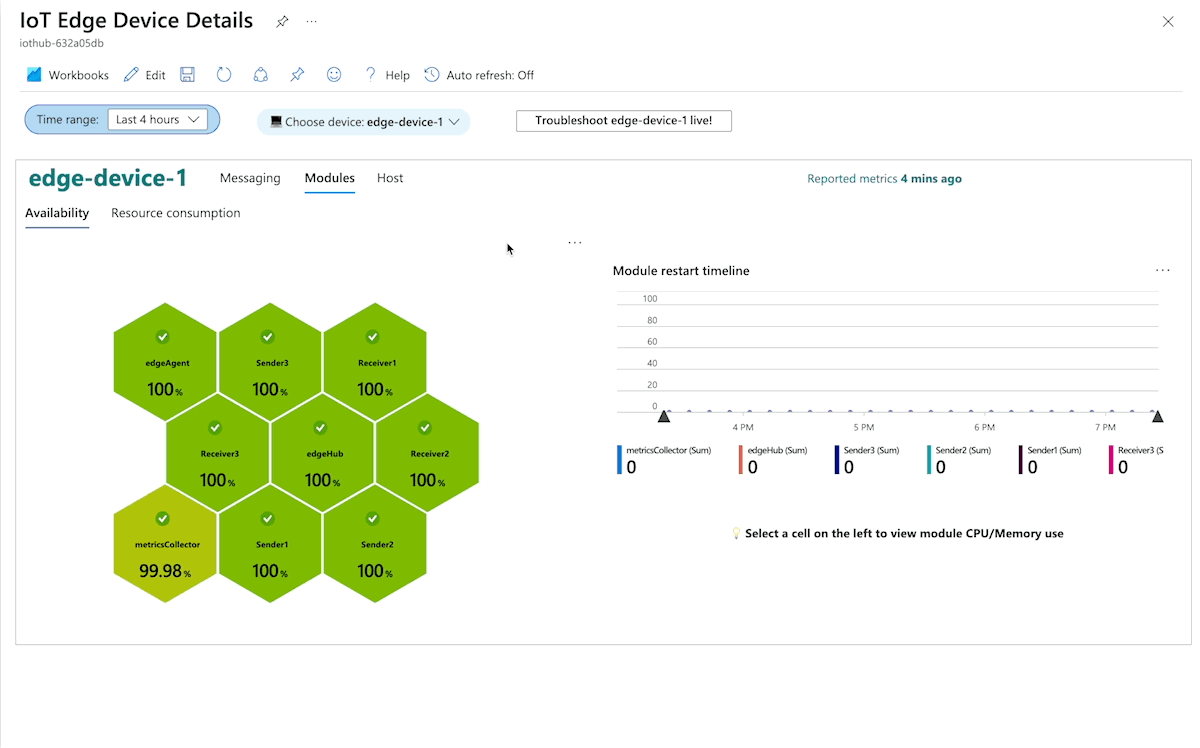

В представлении Модули показано, как выполняются отдельные модули на устройстве.

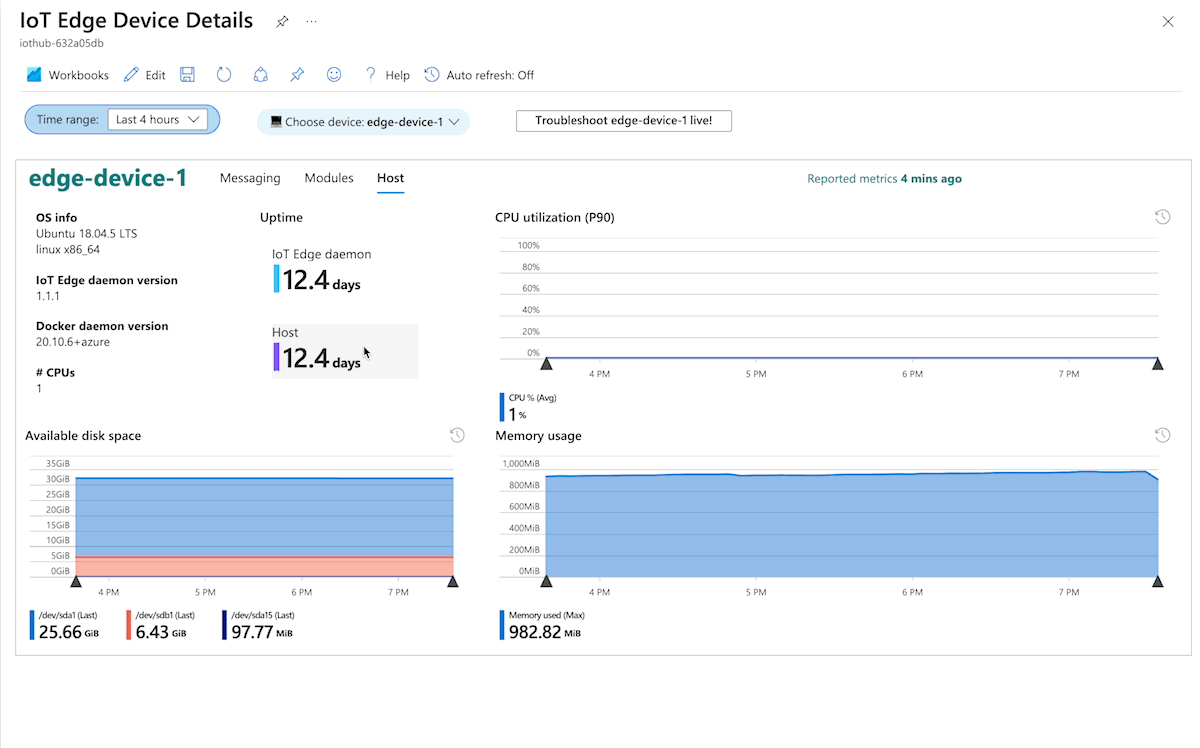

В представлении Узел отображаются сведения об узле устройства, включая сведения о версии для его компонентов и использования ресурсов.

Переключайтесь между представлениями, выбрав вкладки в верхней части рабочей книги.

Книга сведений об устройстве также интегрируется с интерфейсом устранения неполадок на портале IoT Edge. Вы можете извлечь журналы Live с устройства с помощью этой функции. Чтобы получить доступ к этому интерфейсу , нажмите кнопку "Устранение неполадок <с именем> устройства" над книгой.

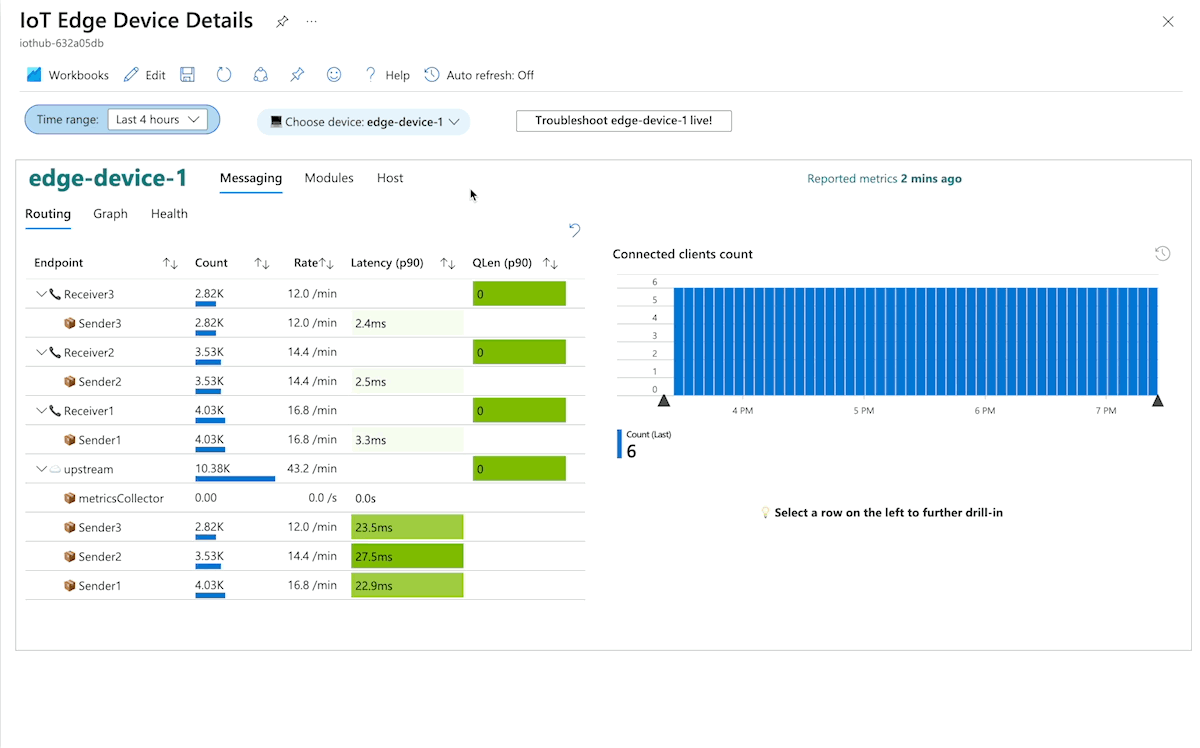

Представление Сообщения состоит из трех подразделов: сведения о маршрутизации, граф маршрутизации и работоспособность системы обмена сообщениями. Перетащите диаграмму времени и отпустите ее, чтобы изменить глобальный диапазон времени на выбранный диапазон.

В разделе Маршрутизация показан поток сообщений между отправляющим и принимающим модулями. Здесь представлены такие сведения, как количество сообщений, частота и число подключенных клиентов. Выберите отправителя или получателя для дальнейшего детализации. При выборе отправителя отображается диаграмма тренда задержки, которую испытывает отправитель, и количество отправленных сообщений. При выборе получателя отображается тенденция длины очереди для получателя и количество полученных сообщений.

В разделе Граф показано визуальное представление потока сообщений между модулями. Перетащите и увеличьте масштаб, чтобы настроить граф.

В разделе "Работоспособность" показаны различные метрики, связанные с общей работоспособностью подсистемы обмена сообщениями. Изучите подробности, если выявлены ошибки.

Книга оповещений

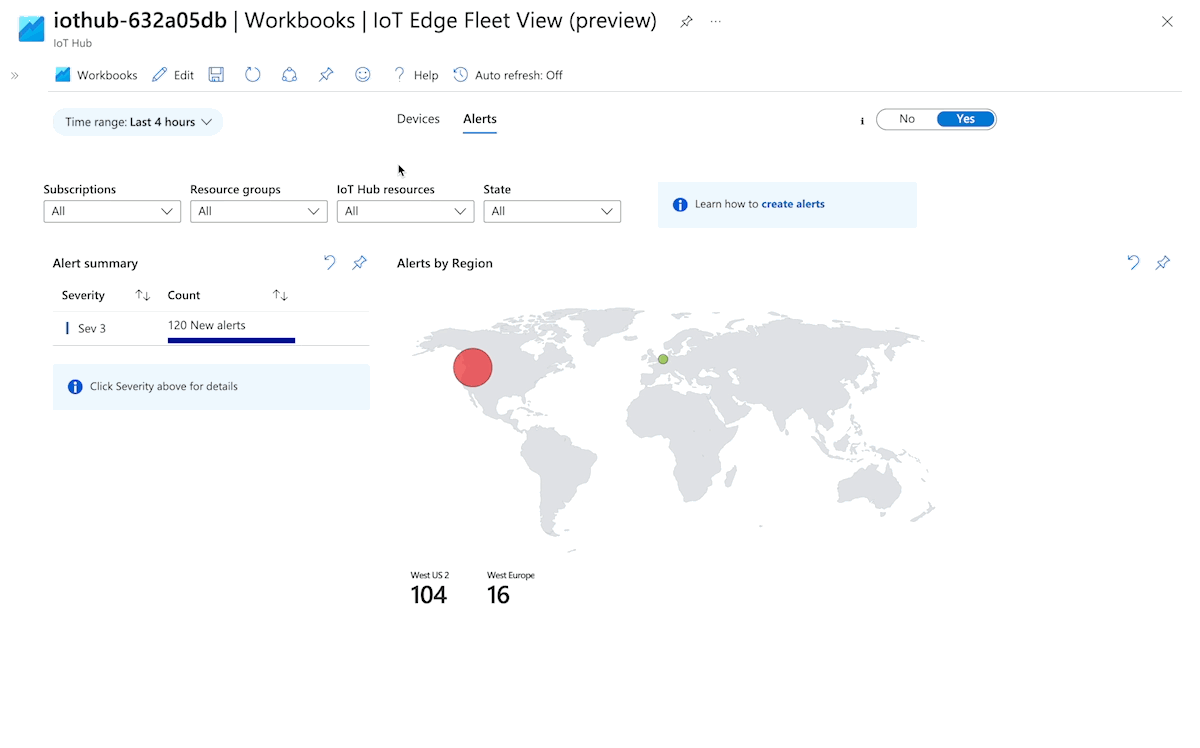

Просмотрите созданные оповещения из предварительно созданных правил генерации оповещений в книге оповещений . Это представление позволяет просматривать оповещения из нескольких Центр Интернета вещей или приложений IoT Central.

Выберите строку серьезности для просмотра сведений об оповещении. Ссылка правила генерации оповещений открывает контекст генерации оповещений, а ссылка "Устройство " открывает книгу подробных метрик. При открытии из этого представления, книга данных об устройстве автоматически настраивается на временной диапазон, соответствующий времени срабатывания оповещения.

Настройка книг

Книги Azure Monitor можно настроить. Вы можете изменить общедоступные шаблоны в соответствии с вашими требованиями. Все визуализации зависят от ресурсов язык запросов Kusto запросов в таблице InsightsMetrics.

Чтобы настроить книгу, введите режим редактирования. Нажмите кнопку "Изменить " в строке меню книги. Курированные рабочие тетради широко используют группы рабочих тетрадей. Для просмотра запроса визуализации может потребоваться выбрать "Изменить " в нескольких вложенных группах.

Затем можно сохранить изменения в виде новой книги. Вы можете поделиться сохраненной книгой с командой или развернуть ее программно при развертывании ресурсов вашей организации.

Следующие шаги

Настройте решение для мониторинга с помощью правил генерации оповещений и метрик из пользовательских модулей.
