Конфигурация Azure Load Balancer с плавающим IP-адресом

2025-04-17

Load Balancer предоставляет указанные ниже возможности для приложений TCP и UDP.

Плавающий IP-адрес

Некоторые сценарии приложений предпочитают или требуют использования одного порта несколькими экземплярами приложений на одной виртуальной машине в серверном пуле. К распространенным примерам повторного использования портов относятся виртуальные сетевые устройства, кластеризация для обеспечения высокой доступности и размещение нескольких конечных точек TLS без повторного шифрования. Если вы хотите, чтобы внутренний порт повторно использовался в нескольких правилах, то в определении правила необходимо активировать плавающий IP-адрес. Включение плавающего IP-адреса обеспечивает большую гибкость.

Статус плавающего IP-адреса	Результат
Включенный плавающий IP-адрес	Azure изменяет сопоставление IP-адресов с IP-адресом внешнего интерфейса подсистемы балансировки нагрузки
Отключенный плавающий IP-адрес	Azure предоставляет IP-адрес экземпляров виртуальных машин

На схемах показано, как работает сопоставление IP-адресов до и после включения плавающего IP-адреса: На этой схеме показан сетевой трафик через подсистему балансировки нагрузки перед включением плавающего IP-адреса.

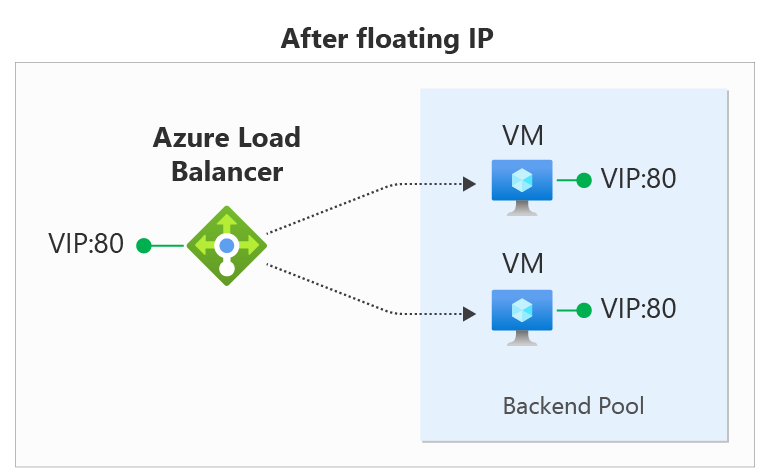

На этой схеме показан сетевой трафик через подсистему балансировки нагрузки после включения плавающего IP-адреса.

Вы настраиваете плавающий IP-адрес в правиле Load Balancer с помощью портал Azure, REST API, CLI, PowerShell или другого клиента. Чтобы использовать плавающий IP-адрес, кроме настройки правил необходимо также задать конфигурацию гостевой ОС виртуальной машины.

Тип правил с плавающим IP-адресом лежит в основе нескольких шаблонов конфигураций балансировщика нагрузки. Одним из примеров, доступных в настоящее время, является настройка одного или нескольких прослушивателей группы доступности Always On. Со временем мы задокументируем больше этих сценариев.

Конфигурация гостевой ОС для плавающего IP-адреса

Чтобы функционировать, вы настроите гостевую ОС для виртуальной машины, чтобы получить весь трафик, привязанный к интерфейсному IP-адресу и порту подсистемы балансировки нагрузки. Для настройки виртуальной машины требуется:

добавление сетевого интерфейса loopback
Настроить интерфейс обратной связи с указанием внешнего IP-адреса балансировщика нагрузки.
обеспечение того, что система может отправлять и получать пакеты в интерфейсах, у которых нет IP-адреса, назначенного данному интерфейсу. Для систем Windows необходимо, чтобы интерфейсы были настроены на использование модели "слабый узел". Для систем Linux эта модель обычно используется по умолчанию.
Настройка брандмауэра хоста для разрешения трафика на внешнем IP-порту.

Примечание.

В приведенных ниже примерах используется протокол IPv4; для использования протокола IPv6 замените "ipv6" на "ipv4".

Windows Server

Развернуть

Для каждой виртуальной машины во внутреннем пуле выполните указанные ниже команды в командной строке Windows на сервере.

Чтобы получить список имен интерфейсов, которые у вас есть на виртуальной машине, введите следующую команду:
```
netsh interface ipv4 show interface
```
Для сетевой карты виртуальной машины (управляемая Azure) введите следующую команду после замены имени интерфейса именем интерфейса, который вы хотите использовать:
```
netsh interface ipv4 set interface <interface-name> weakhostreceive=enabled
```
Для каждого добавленного интерфейса обратной связи введите эти команды после замены loopback-interface-name именем интерфейса обратной связи и floating-IP и floating-IPnetmask на соответствующие значения, которые соответствуют IP-адресу внешнего интерфейса балансировщика нагрузки.
```
netsh interface ipv4 add addr <loopback-interface-name> <floating-IP> <floating-IPnetmask>
netsh interface ipv4 set interface <loopback-interface-name> weakhostreceive=enabled  weakhostsend=enabled
```
Наконец, если гостевой узел использует брандмауэр, убедитесь, что правило настроено, чтобы трафик можно было связаться с виртуальной машиной на соответствующих портах. В этом примере конфигурации предполагается IP-конфигурация интерфейса фронтенда балансировщика нагрузки 1.2.3.4, а также правило балансировки нагрузки для порта 80.
```
netsh int ipv4 set int "Ethernet" weakhostreceive=enabled
netsh int ipv4 add addr "Loopback Pseudo-Interface 1" 1.2.3.4 255.255.255.0
netsh int ipv4 set int "Loopback Pseudo-Interface 1" weakhostreceive=enabled weakhostsend=enabled
netsh advfirewall firewall add rule name="http" protocol=TCP localport=80 dir=in action=allow enable=yes
```

Убунту

Развернуть

Для каждой виртуальной машины во внутреннем пуле выполните указанные следующие команды в сеансе SSH.

Чтобы получить список имен интерфейсов на виртуальной машине, введите следующую команду:
```
ip addr
```
Для каждого добавленного интерфейса обратной связи введите эти команды после замены loopback-interface-name именем интерфейса обратной связи и floating-IP и floating-IPnetmask на соответствующие значения, которые соответствуют IP-адресу внешнего интерфейса балансировщика нагрузки.
```
sudo ip addr add <floating-IP>/<floating-IPnetmask> dev lo:0
```
Наконец, если гостевой узел использует брандмауэр, убедитесь, что правило настроено, чтобы трафик можно было связаться с виртуальной машиной на соответствующих портах. В этом примере конфигурации предполагается, что IP-конфигурация фронтенда балансировщика нагрузки составляет 1.2.3.4, правило балансировки нагрузки для порта 80 и использование UFW (Простой брандмауэр) в Ubuntu.
```
sudo ip addr add 1.2.3.4/24 dev lo:0
sudo ufw allow 80/tcp
```

Ограничения

При включении плавающего IP-адреса в правиле балансировки нагрузки приложение должно использовать основную IP-конфигурацию сетевого интерфейса для исходящего трафика.
Если ваше приложение привязывается к IP-адресу фронтенда, настроенному на интерфейсе обратной петли в гостевой ОС, исходящее соединение Azure не перенаправляет исходящий поток, и этот поток завершается ошибкой. Рассмотрите сценарии для исходящего трафика.
Не удается использовать IP-адрес с плавающей запятой в дополнительных IP-конфигурациях для сценариев балансировки нагрузки. Это ограничение не применяется к общедоступным подсистемам балансировки нагрузки, в которых вторичная IP-конфигурация является IPv6 и частью конфигурации с двумя стеками, или к архитектурам, используюющим шлюз NAT для исходящего подключения.

Следующие шаги

Узнайте об использовании нескольких фронтендов с Azure Load Balancer.
Ознакомьтесь со сведениями об исходящих подключениях Azure Load Balancer.
