В этой статье описывается устройство репликации, используемое средством миграции и модернизации при переносе виртуальных машин VMware, физических машин и частных и общедоступных облачных виртуальных машин в Azure с помощью миграции на основе агента.
Обзор
Устройство репликации развертывается при настройке миграции виртуальных машин VMware и физических серверов с использованием агентской архитектуры. Он развертывается как один локальный компьютер либо как виртуальная машина VMware, либо физический сервер. Это выполняется:
- Устройство репликации. Устройство репликации координирует обмен данными и управляет репликацией данных для локальных виртуальных машин VMware и физических серверов, реплицируемых в Azure.
-
Сервер обработки: сервер обработки, установленный по умолчанию на устройстве репликации, и выполняет следующие действия:
- Шлюз репликации: он выступает в качестве шлюза репликации. Он получает данные репликации от компьютеров, включенных для репликации. Он оптимизирует данные репликации с кэшированием, сжатием и шифрованием и отправляет их в Azure.
- Установщик агента: выполняет удалённую установку службы Mobility Service. Эта служба должна быть установлена и запущена на каждом локальном компьютере, который требуется реплицировать для миграции.
Развертывание устройства
Используется для | Сведения |
---|---|
Миграция виртуальных машин VMware с использованием агента | Скачайте шаблон OVA из центра миграции Azure и импортируйте его на vCenter Server, чтобы создать виртуальную машину устройства. |
Миграция на основе агента физической машины | Если у вас нет инфраструктуры VMware или вы не можете создать виртуальную машину VMware с помощью шаблона OVA, скачайте установщик программного обеспечения из центра миграции Azure и запустите его для настройки компьютера устройства. |
Замечание
При развертывании в Azure для государственных организаций используйте файл установки для развертывания устройства репликации.
Требования к устройству
При настройке устройства репликации с помощью шаблона OVA, предоставленного в центре миграции Azure, устройство запускает Windows Server 2016 и соответствует требованиям поддержки. Если устройство репликации настроено вручную на физическом сервере, убедитесь, что оно соответствует требованиям.
Компонент | Требование |
---|---|
Устройство виртуальной машины VMware | |
PowerCLI | Если устройство репликации работает на виртуальной машине VMware, необходимо установить PowerCLI версии 6.0. |
Тип сетевой карты | VMXNET3 (если устройство является виртуальной машиной VMware) |
Параметры оборудования | |
Ядра ЦП | 8 |
ОЗУ | 16 ГБ |
Число дисков | Два: диск ОС и диск кэша сервера обработки. |
Свободное место на диске (кэш) | 600 ГБ |
Параметры программного обеспечения | |
Операционная система | Windows Server 2016 или Windows Server 2012 R2 |
Лицензия | Устройство поставляется с лицензией на оценку Windows Server 2016, которая действительна в течение 180 дней. Если срок оценки близок к истечению срока действия, рекомендуется скачать и развернуть новое устройство или активировать лицензию операционной системы виртуальной машины устройства. |
Локаль операционной системы | Английский (en-us) |
TLS | Протокол TLS 1.2 должен быть включен. |
Платформа .NET Framework | На компьютере должна быть установлена платформа .NET Framework 4.6 или более поздней версии (с поддержкой строгой криптографии. |
MySQL | MySQL должен быть установлен на устройстве. Должен быть установлен компонент MySQL. Вы можете установить его вручную, или служба "Azure Migrate" может установить его при развертывании прибора. |
Другие приложения | Не запускайте другие приложения на устройстве репликации. |
Роли Windows Server | Не включайте эти роли — службы домен Active Directory - службы IIS — Hyper-V. |
Групповые политики | Не включите следующие групповые политики: — запрет на использование командной строки; — запрет на использование инструментов редактирования реестра; — логика доверия для вложенных файлов; — включение выполнения скриптов. Подробнее. |
СЛУЖБЫ IIS | - Нет предварительно существующего веб-сайта по умолчанию — нет существующего веб-сайта или приложения, прослушивающего порт 443 — включите анонимную аутентификацию; — включите параметр FastCGI; |
Параметры сети | |
Тип IP-адреса | Статика |
Порты | 443 (оркестрация канала управления) 9443 (передача данных) |
IP-адрес | Убедитесь, что сервер конфигурации и сервер обработки имеют статический IPv4-адрес и не настроен NAT. |
Тип сетевой карты | VMXNET3 |
Установка MySQL
MySQL должен быть установлен на компьютере устройства репликации. Его можно установить с помощью одного из этих методов.
Метод | Сведения |
---|---|
Скачивание и установка вручную |
Скачайте приложение MySQL и поместите его в папку C:\Temp\ASRSetup, а затем установите вручную. При настройке устройства MySQL отображается, как уже установлено. |
Без скачивания по сети | Поместите приложение установщика MySQL в папку C:\Temp\ASRSetup. При установке устройства и выборе скачивания и установки MySQL программа установки использует добавленный установщик. |
Скачивание и установка для Azure Migrate | Когда вы устанавливаете устройство и запрашиваете MySQL, выберите "Скачать и установить". |
доступ по URL-адресу
Устройство репликации должно получить доступ к этим URL-адресам в общедоступном облаке Azure.
URL-адрес | Сведения |
---|---|
*.backup.windowsazure.com |
Используется для передачи и координации реплицированных данных |
*.store.core.windows.net |
Используется для передачи и координации реплицированных данных |
*.blob.core.windows.net |
Используется для доступа к учетной записи хранения, в которой хранятся реплицированные данные |
*.hypervrecoverymanager.windowsazure.com |
Используется для операций управления репликацией и координации |
https://management.azure.com |
Используется для операций управления репликацией и координации. |
*.services.visualstudio.com |
(Необязательно) Используется для ведения журнала. |
time.windows.com |
Используется для проверки синхронизации времени между системой и глобальным временем. |
https://login.microsoftonline.com https://login.live.com https://graph.windows.net https://login.windows.net https://www.live.com https://www.microsoft.com |
Настройка устройства должна иметь доступ к этим URL-адресам. Они используются для управления доступом и управления удостоверениями с помощью идентификатора Microsoft Entra. |
https://dev.mysql.com/get/Downloads/MySQLInstaller/mysql-installer-community-5.7.20.0.msi |
Для завершения скачивания MySQL. В нескольких регионах скачивание может быть перенаправлено по URL-адресу CDN. Убедитесь, что URL-адрес CDN также разрешен при необходимости. |
Доступ к URL-адресу для государственных организаций Azure
Устройство репликации должно получить доступ к этим URL-адресам в Azure для государственных организаций.
URL-адрес | Сведения |
---|---|
*.backup.windowsazure.us |
Используется для передачи и координации реплицированных данных |
*.store.core.windows.net |
Используется для передачи и координации реплицированных данных |
*.blob.core.windows.net |
Используется для доступа к учетной записи хранения, в которой хранятся реплицированные данные |
*.hypervrecoverymanager.windowsazure.us |
Используется для операций управления репликацией и координации |
https://management.usgovcloudapi.net |
Используется для операций управления репликацией и координации |
*.services.visualstudio.com |
(Необязательно) Используется для ведения журнала. |
time.nist.gov |
Используется для проверки синхронизации времени между системой и глобальным временем. |
https://login.microsoftonline.com https://login.live.com https://graph.windows.net https://login.windows.net https://www.live.com https://www.microsoft.com |
Настройка оборудования с OVA должна иметь доступ к этим URL-адресам. Они используются для управления доступом и управления удостоверениями с помощью идентификатора Microsoft Entra. |
https://dev.mysql.com/get/Downloads/MySQLInstaller/mysql-installer-community-5.7.20.0.msi |
Для завершения скачивания MySQL. В нескольких регионах скачивание может быть перенаправлено по URL-адресу CDN. Убедитесь, что URL-адрес CDN также разрешен при необходимости. |
Замечание
Если в вашем проекте Migrate есть подключение к частной конечной точке, вам потребуется доступ к следующим URL-адресам помимо доступа к частному каналу:
-
*.blob.core.windows.com
— для доступа к учетной записи хранения, в которой хранятся реплицированные данные. Это необязательно и не обязательно, если учетная запись хранения подключена к частной конечной точке. -
https://management.azure.com
для операций управления репликацией и координации. https://login.microsoftonline.com
https://login.windows.net
https://www.live.com
и
https://www.microsoft.com
для управления доступом и идентичностью с помощью Microsoft Entra ID
Доступ к URL Microsoft Azure, управляемым компанией 21Vianet (Microsoft Azure operated by 21Vianet)
Устройство репликации должно получить доступ к этим URL-адресам.
URL-адрес | Сведения |
---|---|
*.backup.windowsazure.cn |
Используется для передачи реплицированных данных и их координации. |
*.store.core.chinacloudapi.cn |
Используется для передачи реплицированных данных и их координации. |
*.blob.core.chinacloudapi.cn |
Используется для получения доступа к учетной записи хранения, в которой хранятся реплицируемые данные. |
*.hypervrecoverymanager.windowsazure.cn |
Используется для операций управления репликацией и координации. |
https://management.chinacloudapi.cn |
Используется для операций управления репликацией и координации. |
*.services.visualstudio.com |
(Необязательно) Используется для ведения журнала. |
time.windows.cn |
Используется для проверки синхронизации времени между системой и глобальным временем. |
https://login.microsoftonline.cn https://secure.aadcdn.microsoftonline-p.cn https://login.live.com https://graph.chinacloudapi.cn https://login.chinacloudapi.cn https://www.live.com https://www.microsoft.com |
Настройка оборудования с OVA должна иметь доступ к этим URL-адресам. Они используются для управления доступом и управления удостоверениями с помощью идентификатора Microsoft Entra. |
https://dev.mysql.com/get/Downloads/MySQLInstaller/mysql-installer-community-5.7.20.0.msi |
Для завершения скачивания MySQL. В нескольких регионах скачивание может быть перенаправлено по URL-адресу CDN. Убедитесь, что URL-адрес CDN также разрешен при необходимости. |
Доступ к портам
Устройство | Подключение |
---|---|
Виртуальные машины (ВМ) | Служба Mobility Service, запущенная на виртуальных машинах, взаимодействует с локальным устройством репликации (сервером конфигурации) через порт HTTPS 443 для входящего трафика для управления репликацией. Виртуальные машины отправляют данные репликации на сервер обработки (на компьютере сервера конфигурации) через порт HTTPS 9443 входящий. Этот порт можно изменить. |
Устройство репликации | Устройство репликации выполняет оркестрацию репликации в Azure через HTTPS-порт 443 для исходящих подключений. |
Сервер обработки | Сервер обработки получает данные репликации, оптимизирует и шифрует их, а затем отправляет в службу хранилища Azure через порт 443 для исходящих подключений. По умолчанию сервер обработки выполняется на устройстве репликации. |

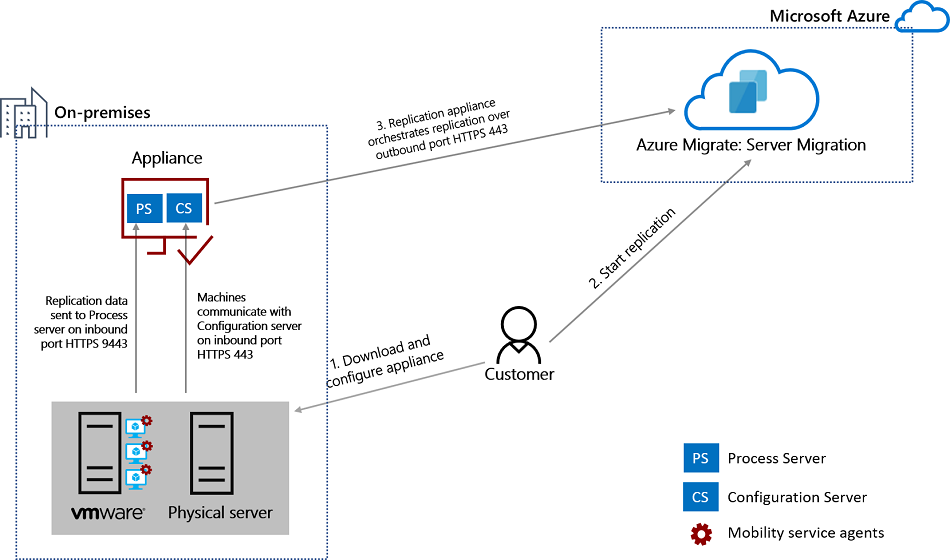

Процесс репликации
- При включении репликации для виртуальной машины начинается начальная репликация в службу хранилища Azure с помощью указанной политики репликации.
- Трафик реплицируется в общедоступные конечные точки службы хранилища Azure через Интернет. Репликация трафика через VPN типа "сеть — сеть" с локального сайта в Azure не поддерживается.
- После завершения начальной репликации начинается разностная репликация. Отслеживаемые изменения для компьютера регистрируются.
- Взаимодействие происходит следующим образом:
- Виртуальные машины взаимодействуют с устройством репликации на входящем порту HTTPS 443 для управления репликацией.
- Устройство репликации выполняет оркестрацию репликации в Azure через HTTPS-порт 443 для исходящих подключений.
- Виртуальные машины отправляют входящие данные репликации на сервер обработки (работающий на устройстве репликации) через порт HTTPS 9443. Этот порт можно изменить.
- Сервер обработки получает данные репликации, оптимизирует и шифрует их, а затем отправляет в службу хранилища Azure через порт 443 для исходящих подключений.
- Сначала журналы данных репликации помещаются в учетную запись хранения кэша в Azure. Эти журналы обрабатываются и данные хранятся на управляемом диске Azure.
Обновления устройств
Устройство обновляется вручную из центра Azure Migrate. Рекомендуется всегда запускать последнюю версию.
- В Azure Migrate > выберите серверы, базы данных и веб-приложения> для миграции и модернизации > Обзор > миграции > серверов инфраструктуры серверы конфигурации.
- На экране "Серверы конфигурации" ссылка появляется в версии агента, когда доступна новая версия устройства для репликации.
- Скачайте установщик на компьютер устройства репликации и установите обновление. Установщик обнаруживает версию, запущенную в данный момент на устройстве.
Дальнейшие шаги
- Узнайте, как настроить устройство репликации для миграции виртуальных машин на основе агента VMware.
- Узнайте, как настроить устройство репликации для физических серверов.
