Учебник. Развертывание сетевых функций в службе Azure Stack Edge

В этом учебнике рассматривается развертывание сетевой функции в службе Azure Stack Edge с помощью Azure Marketplace. Диспетчер сетевых функций позволяет работать с управляемыми приложениями Azure, чтобы упростить развертывание в Azure Stack Edge.

• Проверка предварительных требований
• Создание сетевой функции
• Проверка сведений о сетевой функции

Предварительные требования

• Выполнены все условия, перечисленные в разделе Предварительные требования.
• Вы уже создали ресурс устройства для диспетчера сетевых функций. Если вы этого еще не сделали, перейдите к учебнику Создание ресурса устройства.
• Убедитесь, что на вкладке Обзор соответствующего устройства отображаются такие значения:
  • Состояние подготовки: успешно
  • Состояние устройства: зарегистрировано

Создание сетевой функции

1. Войдите на портал Azure.

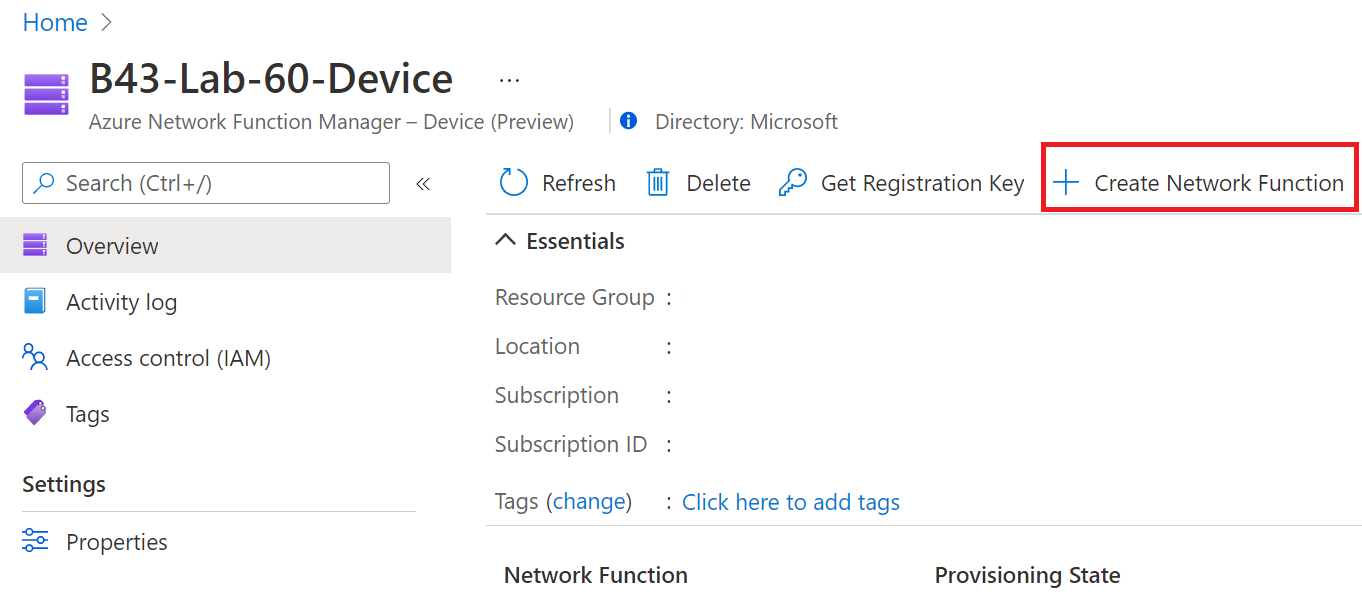

2. Перейдите к ресурсу Устройство, на котором нужно развернуть сетевую функцию, и нажмите кнопку +Создать сетевую функцию.

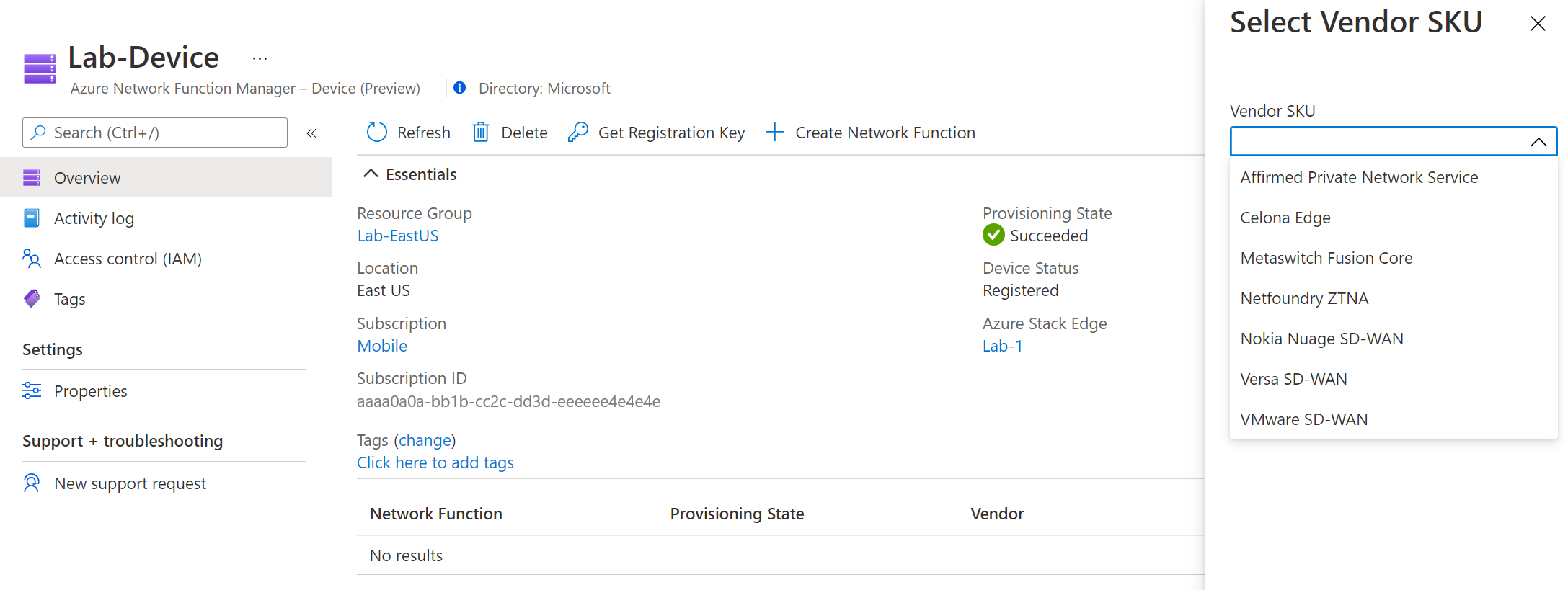

3. В раскрывающемся списке выберите SKU нужного поставщика и нажмите кнопку Создать.



4. В соответствии с выбранным SKU вас перенаправит на портал Marketplace к управляемому приложению сетевой функции.

   У каждого партнера-поставщика сетевых функций свои требования к развертыванию собственных функций в Azure Stack Edge. Кроме того, для развертывания некоторых сетевых функций, например ядра мобильной пакетной сети и граничного устройства SD-WAN, может потребоваться сначала настроить порты управления, локальной и глобальной сетей, а также назначить IP-адреса для этих портов. Уточните у партнера необходимые условия и конфигурации сети для устройства Azure Stack Edge.

   Важно!

   Если сетевая функция поддерживает статический IP-адрес виртуальных сетевых интерфейсов для управления, локальной или глобальной сетей, не используйте первые четыре IP-адреса из диапазона адресов, назначенных конкретному порту. Эти IP-адреса зарезервированы за службой Azure Stack Edge.

5. Следуя подсказкам на портале Marketplace, выполните развертывание управляемого партнером приложения. Когда управляемое приложение успешно подготовлено, его можно просмотреть в группе ресурсов. Перейдите в раздел "Группа управляемых ресурсов" и проверьте, присвоено ли поставщиком значение "Подготовлено" состоянию подготовки ресурса сетевой функции. Это значение подтверждает, что развертывание сетевой функции прошло успешно, а необходимые дополнительные конфигурации можно получить через портал управления партнера, предоставляющего сетевую функцию. Проконсультируйтесь у партнера по сетевой функции по поводу управления с помощью диспетчера сетевых функций после первоначального развертывания.

Пример

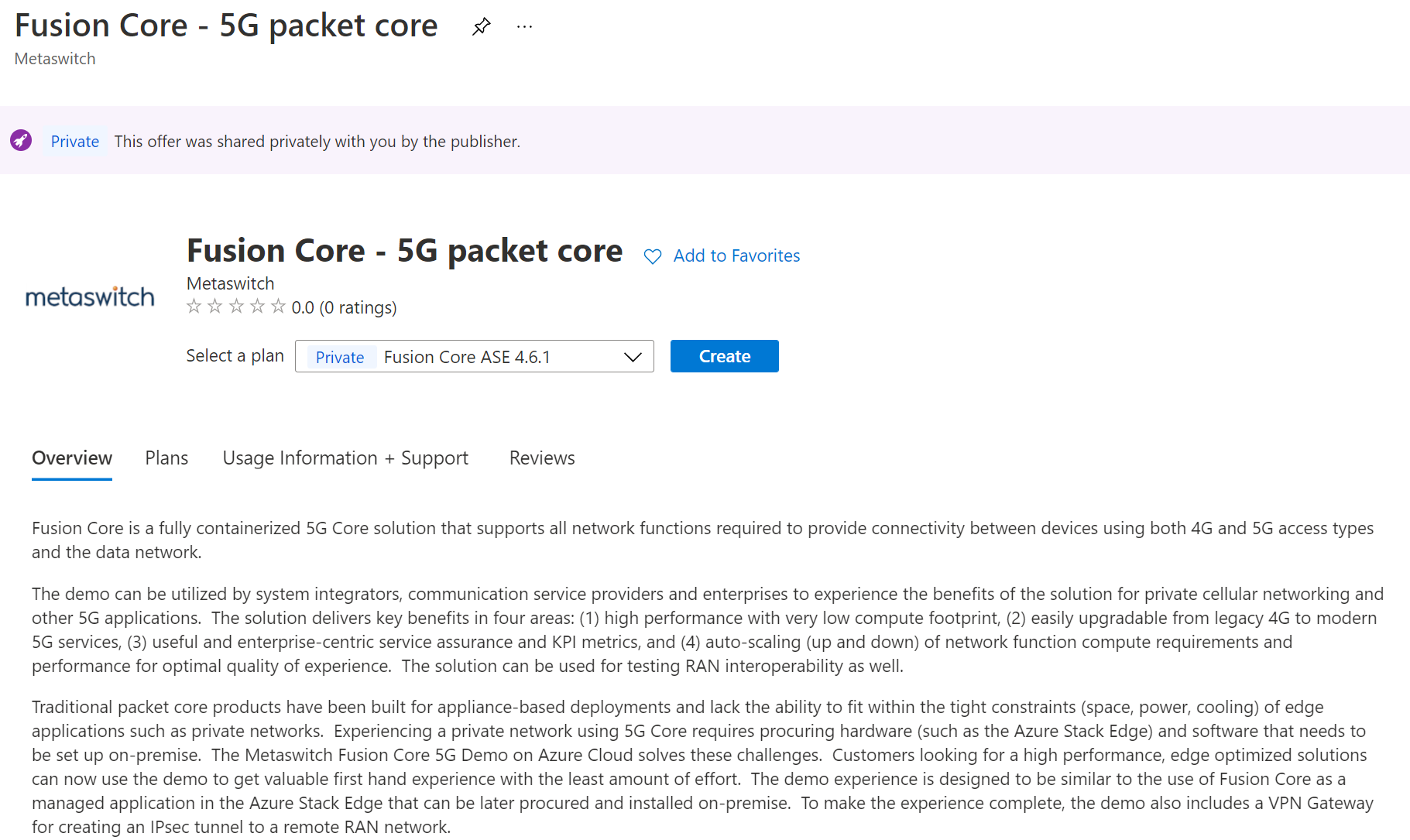

1. Найдите в Marketplace предложение Fusion Core – 5G packet core и нажмите кнопку Создать, чтобы приступить к созданию собственной сетевой функции.

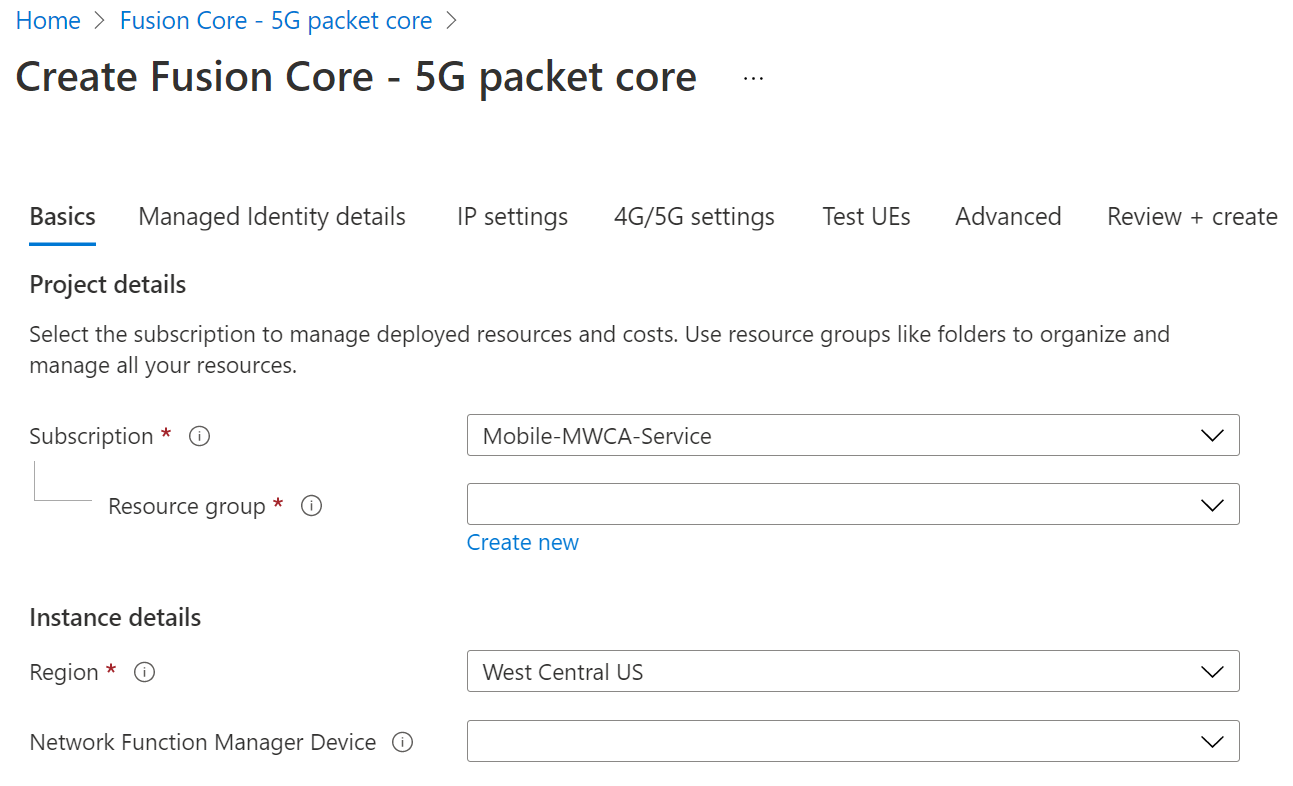

2. Задайте основные параметры.

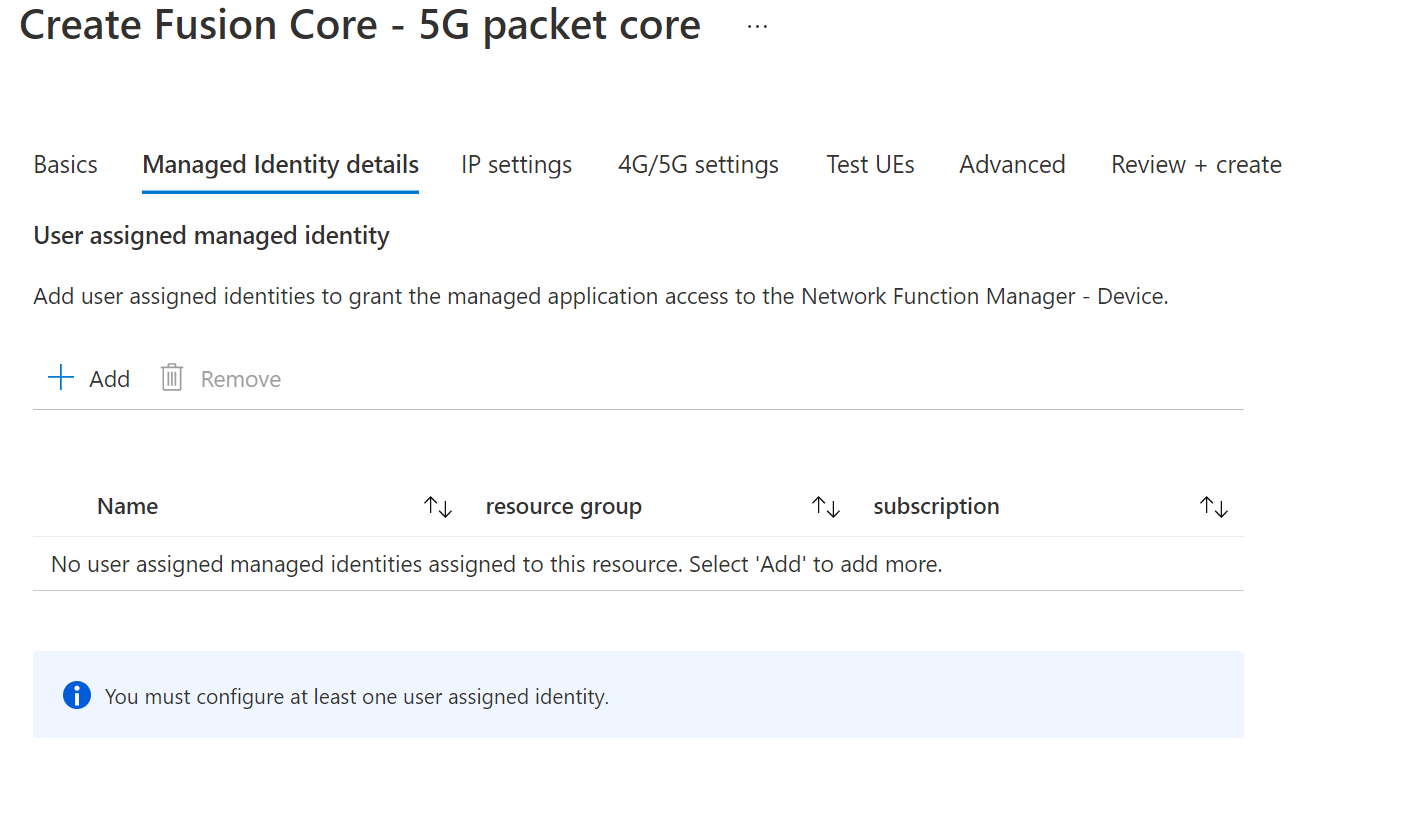

3. Используйте управляемое удостоверение. Дополнительные сведения см. в статье Управляемое удостоверение.

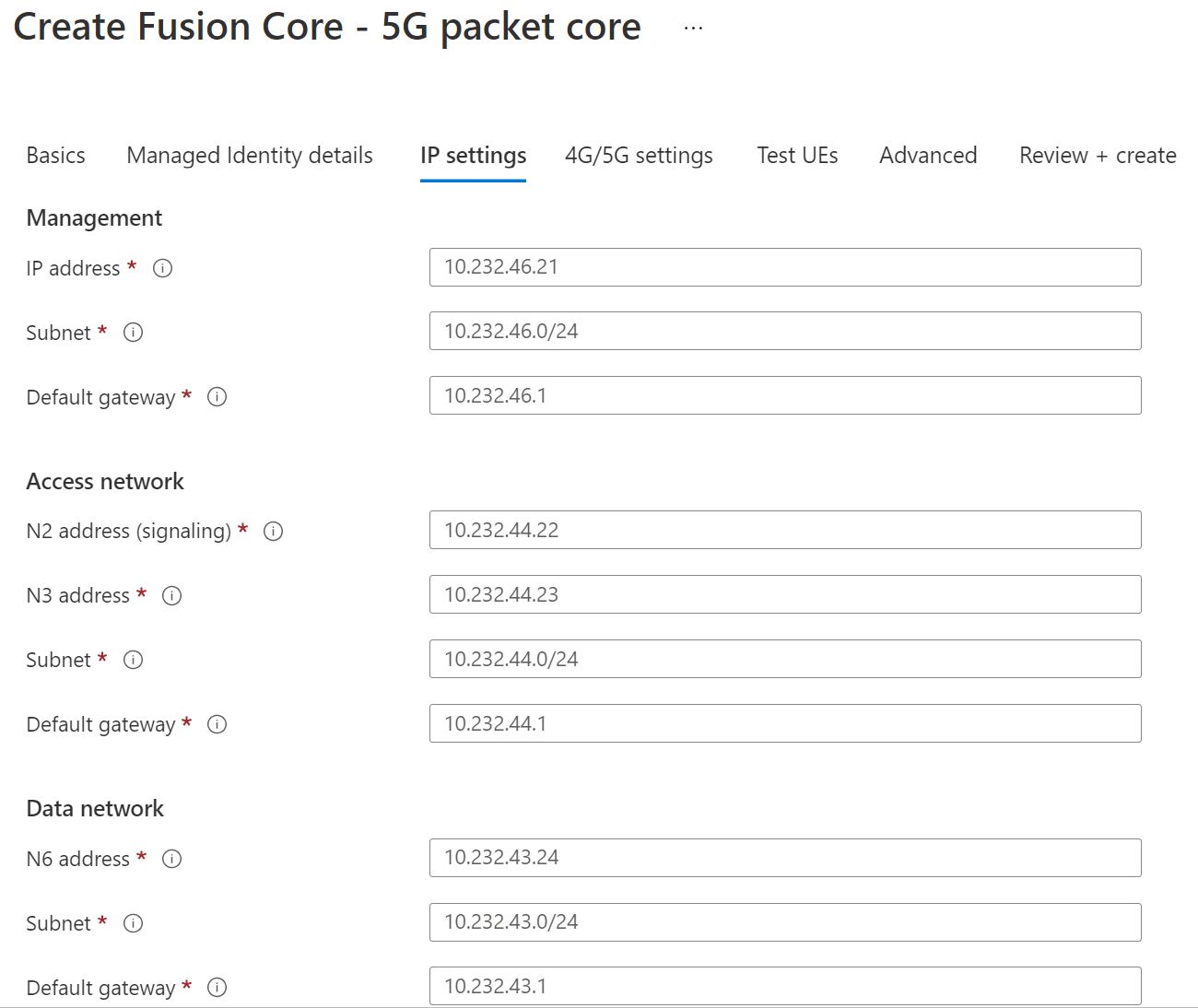

4. Введите данные IP-адресов для интерфейсов управления, локальной и глобальной сетей виртуальной машины Fusion Core.

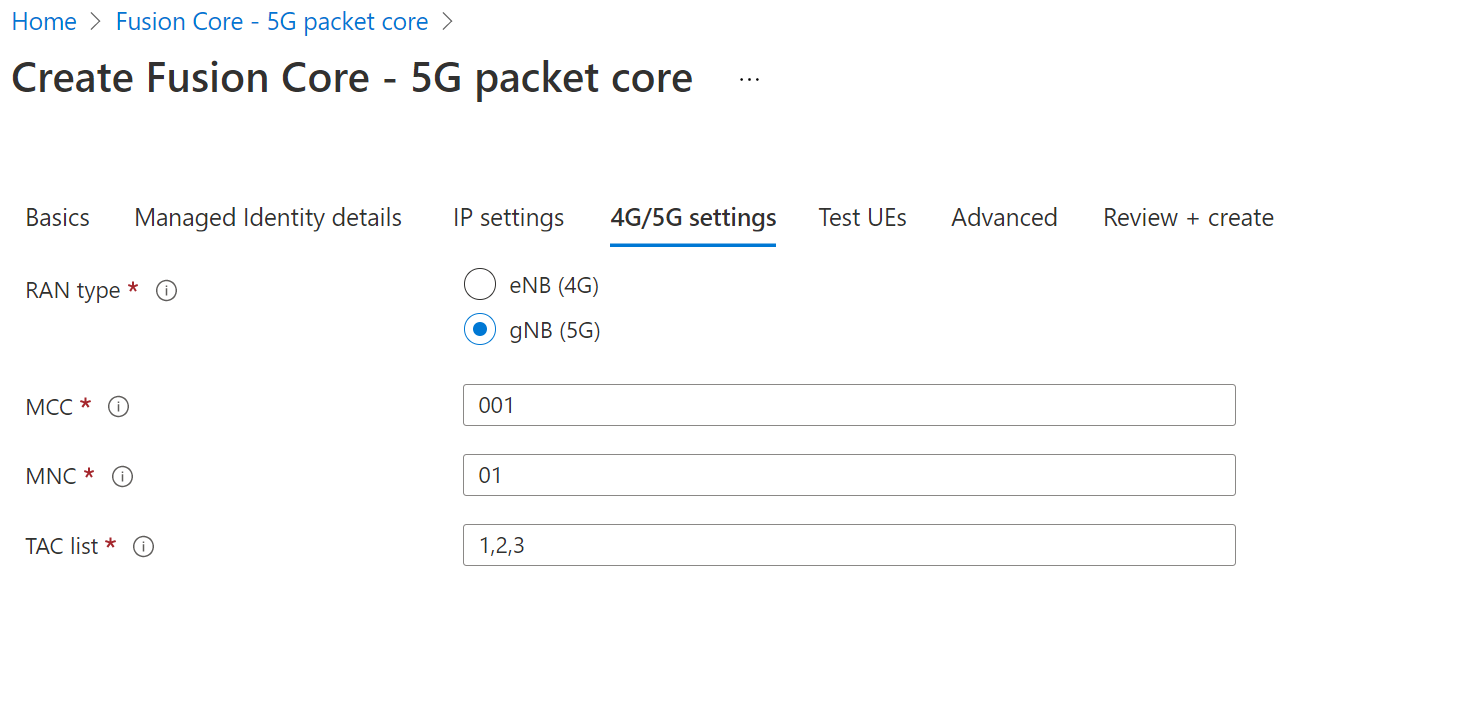

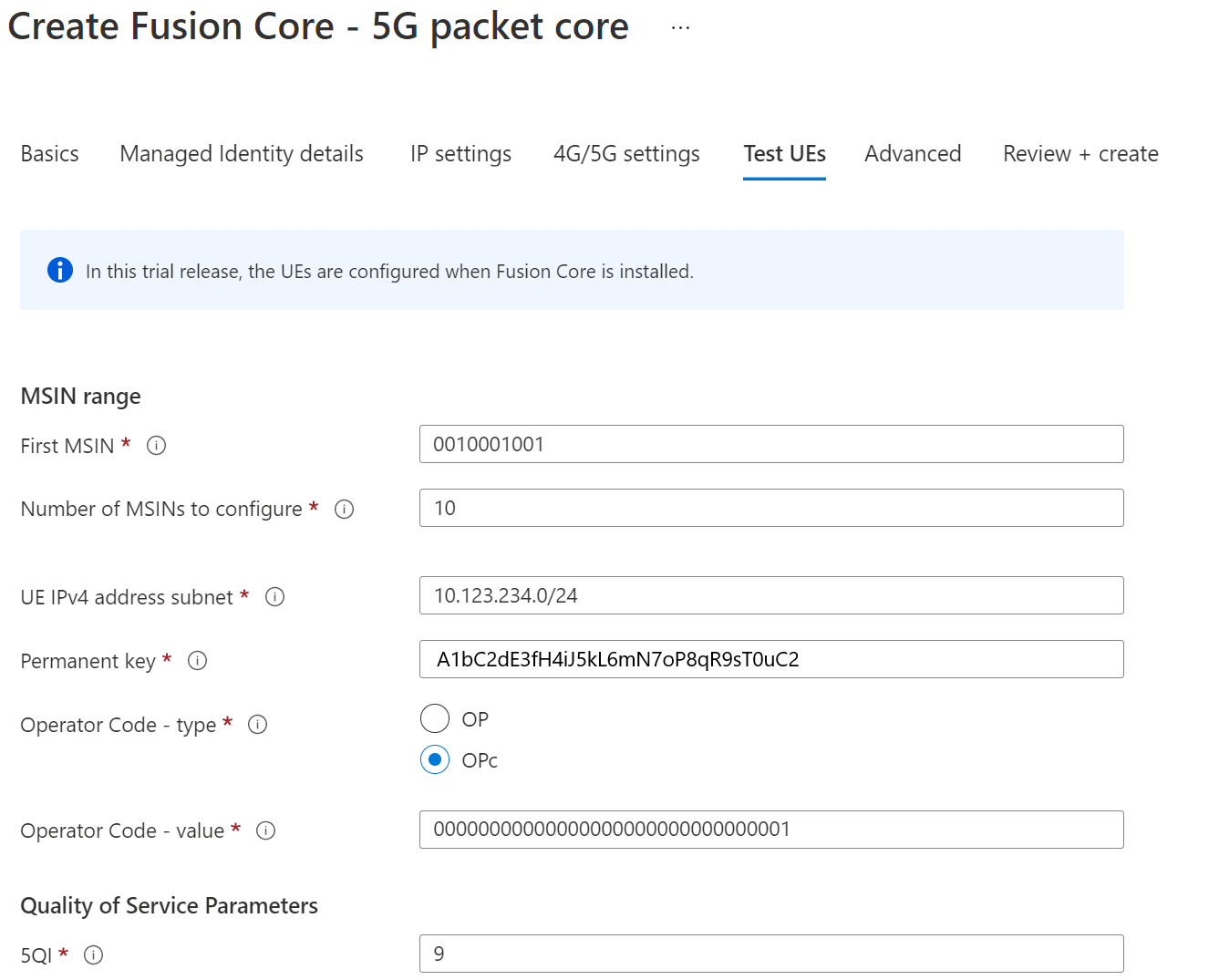

5. Введите необязательные параметры для настройки 5G и Test UE.





6. По завершении проверки примите условия. Затем нажмите кнопку Создать, чтобы приступить к созданию управляемого приложения Fusion Core в группе ресурсов клиента и ресурса сетевой функции в группе управляемых ресурсов. Чтобы отображался ресурс сетевой функции, необходимо установить флажок Show Hidden Types (Показать скрытые типы) в представлении группы управляемых ресурсов.





Дальнейшие действия

Перейдите на портал поставщика, чтобы завершить настройку сетевой функции.
