Сбор метрик автоматического выключателя Resilience4J в Spring Cloud с использованием Micrometer (предварительная версия)

Примечание.

Планы Basic, Standardи Enterprise вступили в период вывода из обращения 17 марта 2025 года. Дополнительные сведения см. в объявлении о выходе на пенсию в Azure Spring Apps.

План стандартного потребления и выделенный план вошли в период вывода из эксплуатации 30 сентября 2024 года, с полным завершением работы к концу марта 2025 года. Дополнительные сведения см. в статье «Миграция стандартного потребления и выделенного плана Azure Spring Apps в приложения контейнеров Azure».

Эта статья относится к:✅ Basic/Standard ✅ Enterprise

В этой статье описывается сбор метрик размыкателя цепи Spring Cloud Resilience4j с помощью внутрипроцессного агента Java в Application Insights. С помощью этой функции можно отслеживать метрики схемы отказа Resilience4j в Application Insights с использованием Micrometer.

Демонстрация spring-cloud-circuit-breaker-demo показывает, как работает мониторинг.

Предварительные условия

• Установите Git, Maven и Java, если он еще не установлен на компьютере разработки.

Сборка и развертывание приложений

Выполните следующие действия, чтобы создать и развернуть примеры приложений.

1. Используйте следующую команду, чтобы клонировать и создать демонстрационный репозиторий:

   git clone https://github.com/spring-cloud-samples/spring-cloud-circuitbreaker-demo.git
   cd spring-cloud-circuitbreaker-demo && mvn clean package -DskipTests


1. Чтобы создать экземпляр службы "Приложения Azure Spring", используйте следующую команду:

   az spring create \
       --resource-group ${resource-group-name} \
       --name ${Azure-Spring-Apps-instance-name}


2. Используйте следующие команды для создания приложений с конечными точками:

   az spring app create \
       --resource-group ${resource-group-name} \
       --service ${Azure-Spring-Apps-instance-name} \
       --name resilience4j \
       --assign-endpoint
   az spring app create \
       --resource-group ${resource-group-name} \
       --service ${Azure-Spring-Apps-instance-name} \
       --name reactive-resilience4j \
       --assign-endpoint


3. Используйте следующие команды для развертывания приложений:

   az spring app deploy \
       --resource-group ${resource-group-name} \
       --service ${Azure-Spring-Apps-instance-name} \
       --name resilience4j \
       --env resilience4j.circuitbreaker.instances.backendA.registerHealthIndicator=true \
       --artifact-path ./spring-cloud-circuitbreaker-demo-resilience4j/target/spring-cloud-circuitbreaker-demo-resilience4j-0.0.1-SNAPSHOT.jar
   az spring app deploy \
       --resource-group ${resource-group-name} \
       --service ${Azure-Spring-Apps-instance-name} \
       --name reactive-resilience4j \
       --env resilience4j.circuitbreaker.instances.backendA.registerHealthIndicator=true \
       --artifact-path ./spring-cloud-circuitbreaker-demo-reactive-resilience4j/target/spring-cloud-circuitbreaker-demo-reactive-resilience4j-0.0.1-SNAPSHOT.jar


1. Чтобы создать экземпляр службы "Приложения Azure Spring", используйте следующую команду:

   Примечание.

   Если подписка никогда не использовалась для создания экземпляра плана Enterprise в Azure Spring Apps, необходимо выполнить следующую команду:

   az term accept \
       --publisher vmware-inc
       --product azure-spring-cloud-vmware-tanzu-2
       --plan asa-ent-hr-mtr


   az spring create \
       --resource-group ${resource-group-name} \
       --name ${Azure-Spring-Apps-instance-name} \
       --sku Enterprise


2. Используйте следующие команды для создания приложений с конечными точками:

   az spring app create \
       --resource-group ${resource-group-name} \
       --service ${Azure-Spring-Apps-instance-name} \
       --name resilience4j \
       --assign-endpoint
   az spring app create \
       --resource-group ${resource-group-name} \
       --service ${Azure-Spring-Apps-instance-name} \
       --name reactive-resilience4j \
       --assign-endpoint


3. Используйте следующие команды для развертывания приложений:

   az spring app deploy \
       --resource-group ${resource-group-name} \
       --service ${Azure-Spring-Apps-instance-name} \
       --name resilience4j \
       --env resilience4j.circuitbreaker.instances.backendA.registerHealthIndicator=true \
       --artifact-path ./spring-cloud-circuitbreaker-demo-resilience4j/target/spring-cloud-circuitbreaker-demo-resilience4j-0.0.1-SNAPSHOT.jar
   az spring app deploy \
       --resource-group ${resource-group-name} \
       --service ${Azure-Spring-Apps-instance-name} \
       --name reactive-resilience4j \
       --env resilience4j.circuitbreaker.instances.backendA.registerHealthIndicator=true \
       --artifact-path ./spring-cloud-circuitbreaker-demo-reactive-resilience4j/target/spring-cloud-circuitbreaker-demo-reactive-resilience4j-0.0.1-SNAPSHOT.jar


Примечание.

• Включите требуемую зависимость для Resilience4j:

  <dependency>
      <groupId>io.github.resilience4j</groupId>
      <artifactId>resilience4j-micrometer</artifactId>
  </dependency>
  <dependency>
      <groupId>org.springframework.cloud</groupId>
      <artifactId>spring-cloud-starter-circuitbreaker-resilience4j</artifactId>
  </dependency>


• Код должен использовать CircuitBreakerFactory API, который реализуется как bean автоматически созданный при включении начального средства разбиения цепи Spring Cloud. Дополнительные сведения см. в разделе Spring Cloud Circuit Breaker.

• Следующие две зависимости конфликтуют с пакетами Resilient4j. Убедитесь, что вы не включаете их.

  <dependency>
      <groupId>org.springframework.cloud</groupId>
      <artifactId>spring-cloud-starter-sleuth</artifactId>
  </dependency>
  <dependency>
      <groupId>org.springframework.cloud</groupId>
      <artifactId>spring-cloud-starter-zipkin</artifactId>
  </dependency>


Перейдите по URL-адресу, предоставленному приложениями шлюза, и получите доступ к конечной точке из spring-cloud-circuit-breaker-demo, как показано ниже.

/get
/delay/{seconds}
/fluxdelay/{seconds}

Найдите метрики Resilence4j в портал Azure

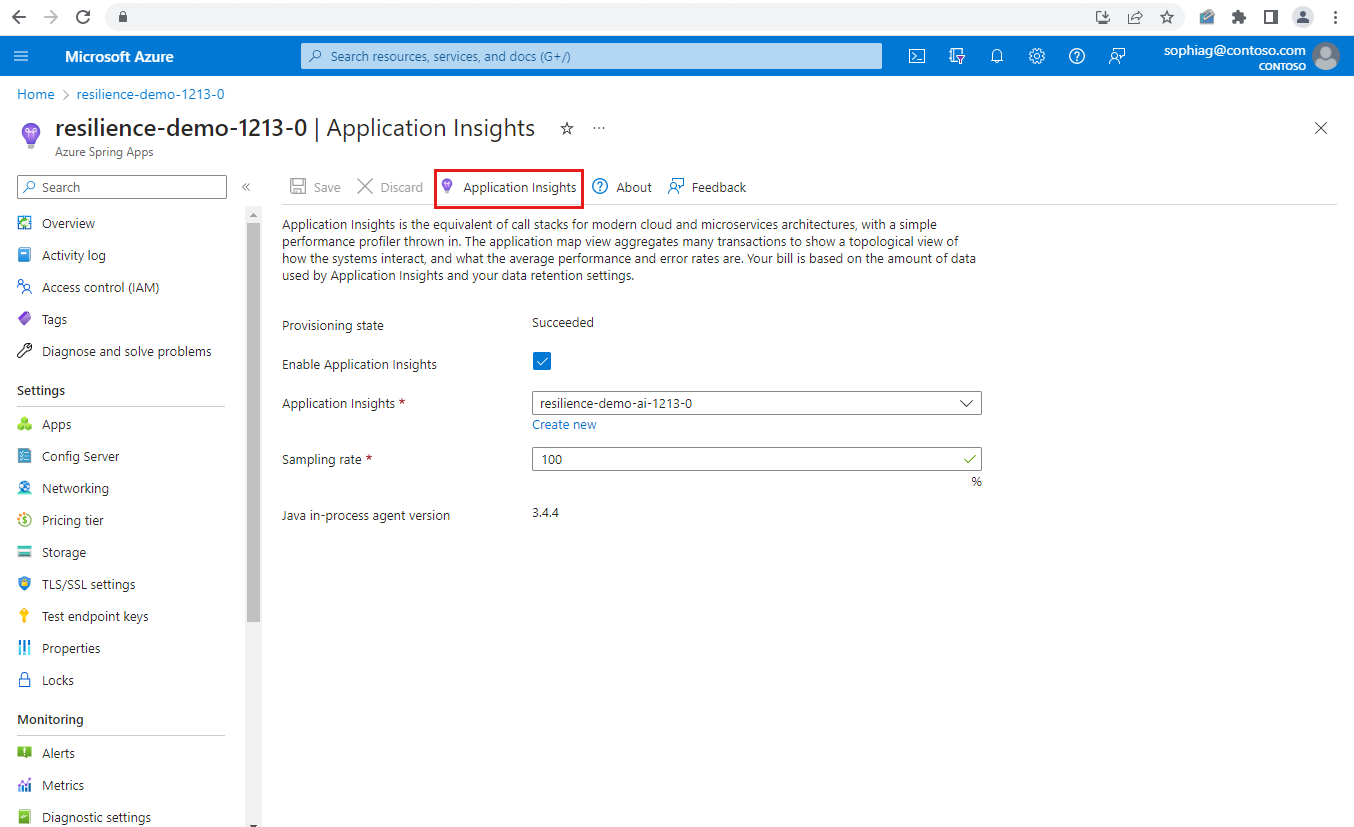

1. В экземпляре Azure Spring Apps выберите Application Insights в области навигации и выберите Application Insights на странице.



   Примечание.

   Если вы не включите Application Insights, вы можете включить агент Java in-Process. Для получения дополнительной информации см. раздел "Управление Application Insights с помощью портала Azure" в "Использование агента Java в процессе Application Insights в Azure Spring Apps".

2. Включите сбор данных измерений для метрик resilience4j. Для получения дополнительной информации см. раздел "Измерения пользовательских метрик и предварительная агрегация" в статье "Метрики на основе журналов и предварительно агрегированные метрики в Application Insights".

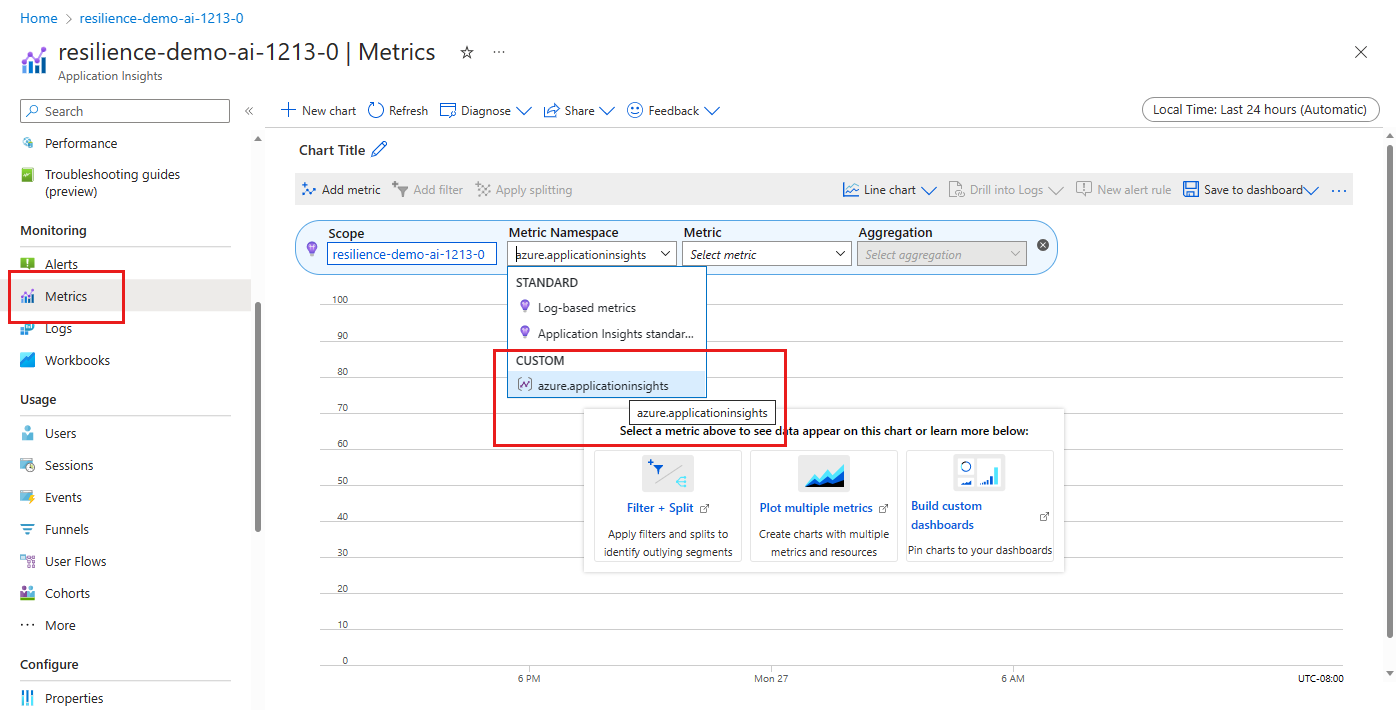

3. Выберите Метрики в области навигации. Страница метрик предоставляет раскрывающиеся меню и параметры для определения диаграмм в рамках этой процедуры. Для всех диаграмм установите пространство метрик на azure.applicationinsights.

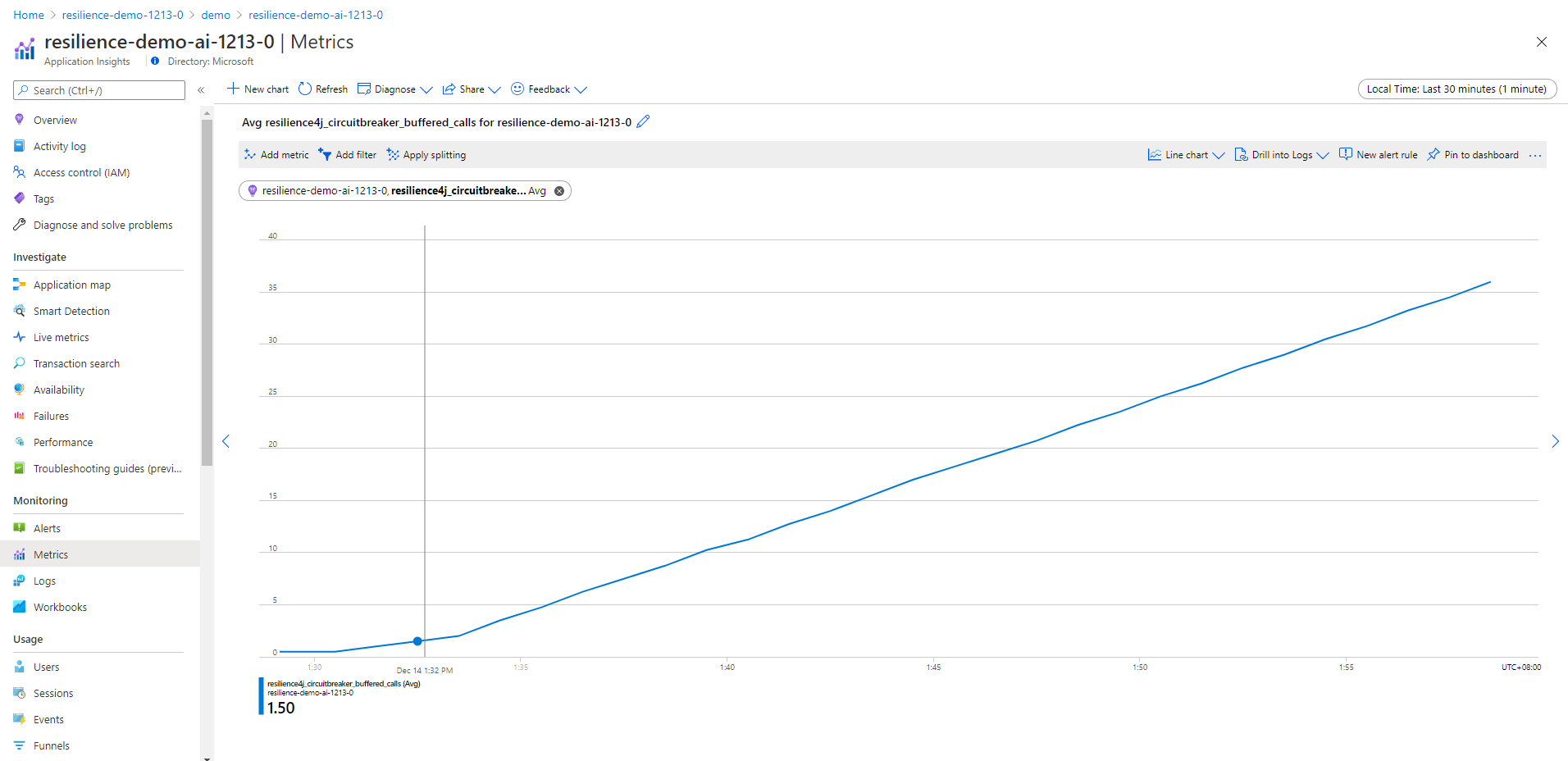

4. Задайте для метрики значение resilience4j_circuitbreaker_buffered_calls, а затем задайте для агрегированиязначение Avg.

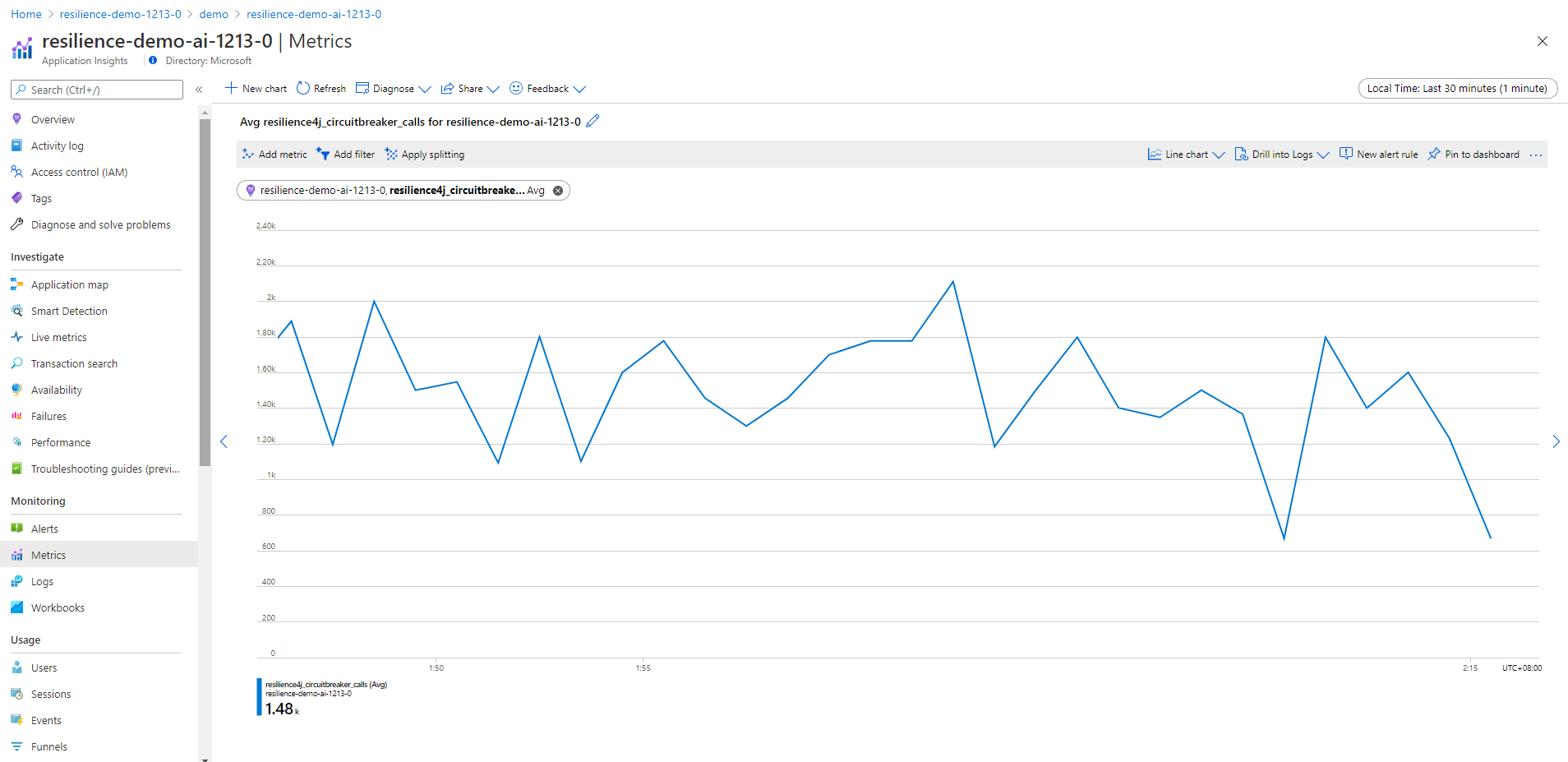

5. Установите Metric на resilience4j_circuitbreaker_calls, а затем установите Aggregation на Avg.

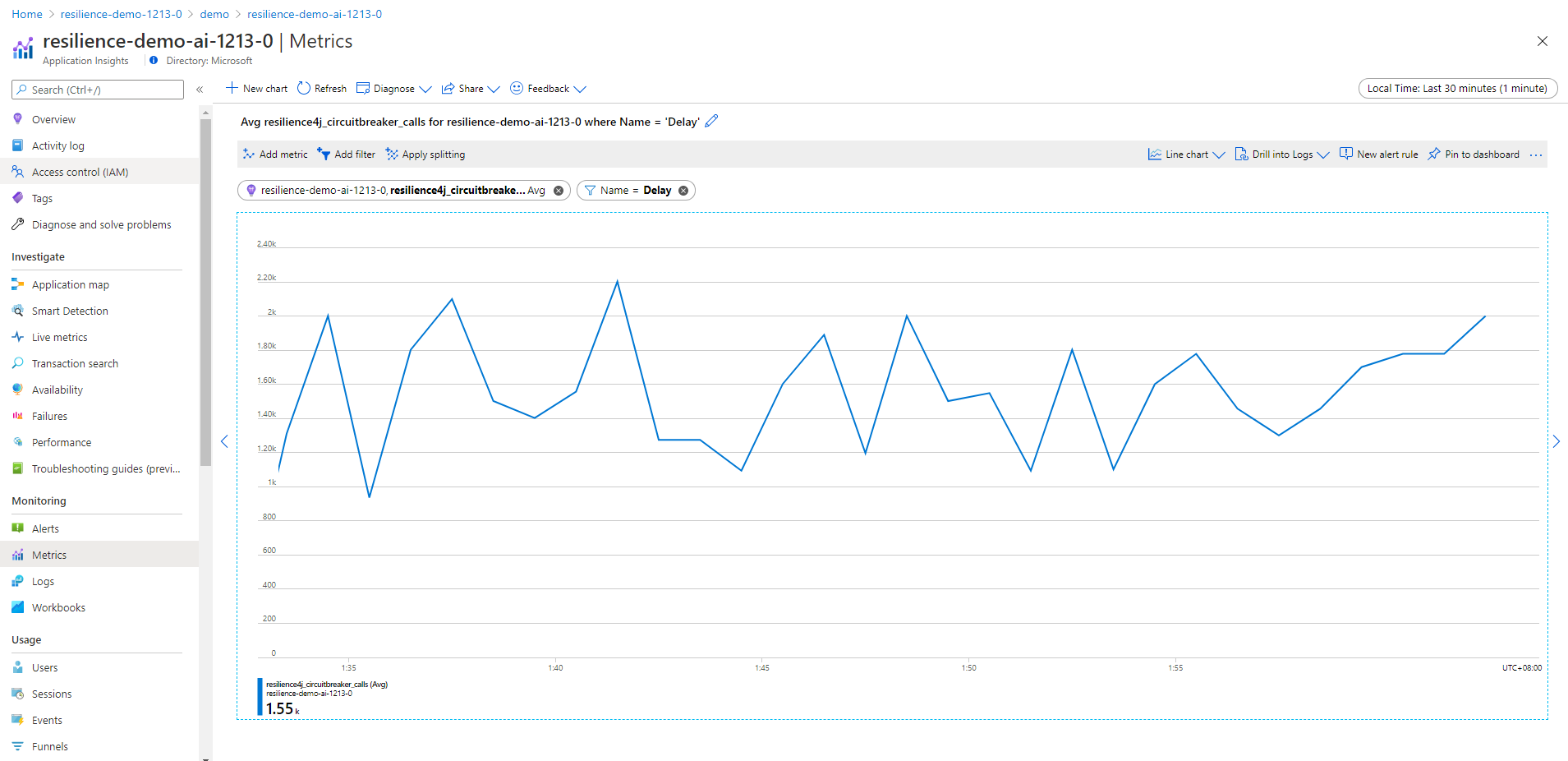

6. Задайте для метрики значение resilience4j_circuitbreaker_calls, а затем задайте для агрегированиязначение Avg. Выберите "Добавить фильтр" и задайте для параметра "Имя" значение "Задержка".

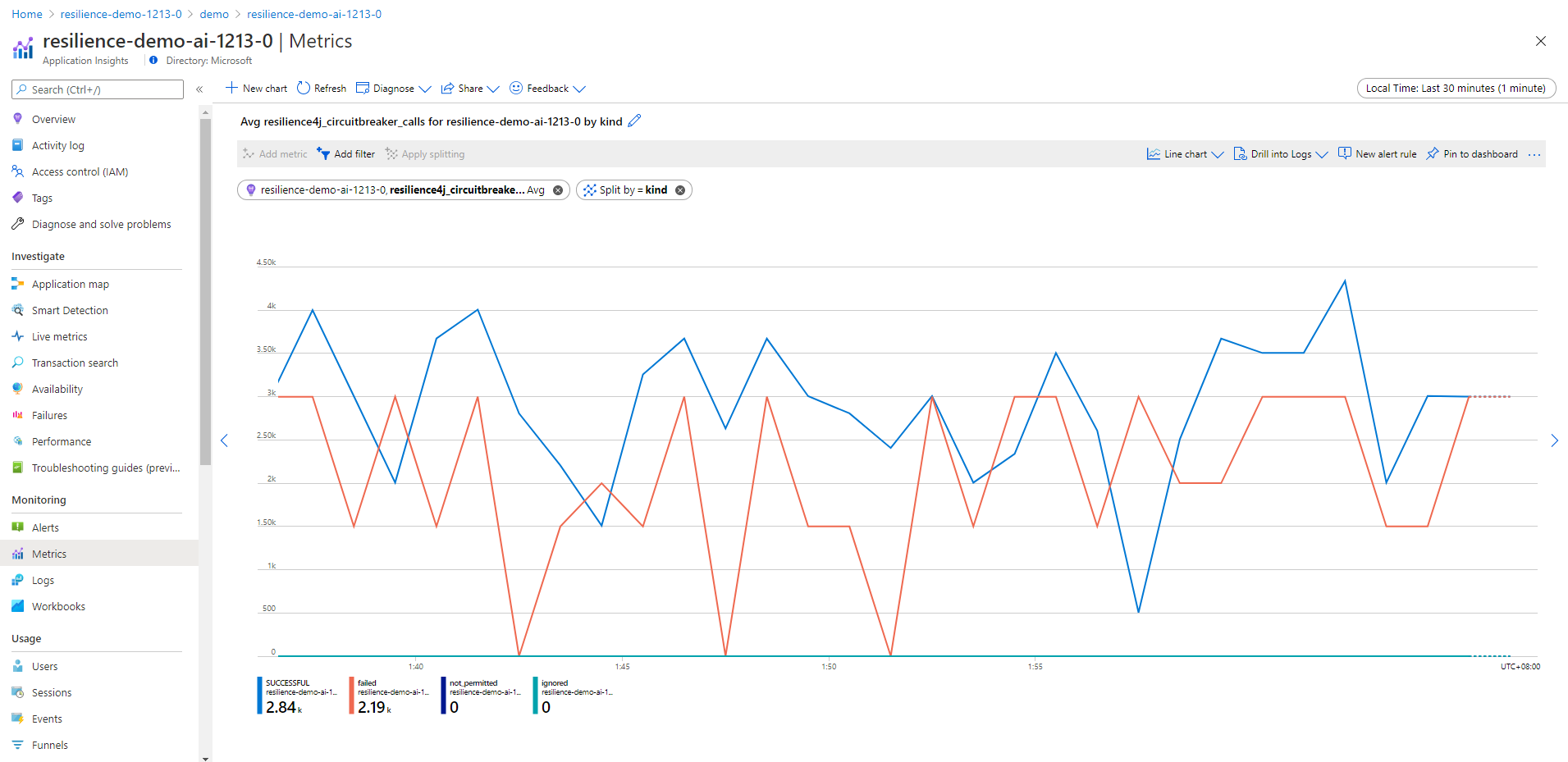

7. Задайте метрику на resilience4j_circuitbreaker_calls, а затем установите агрегирование на Avg. Выберите Применить разделение и установите Разделить по на тип.

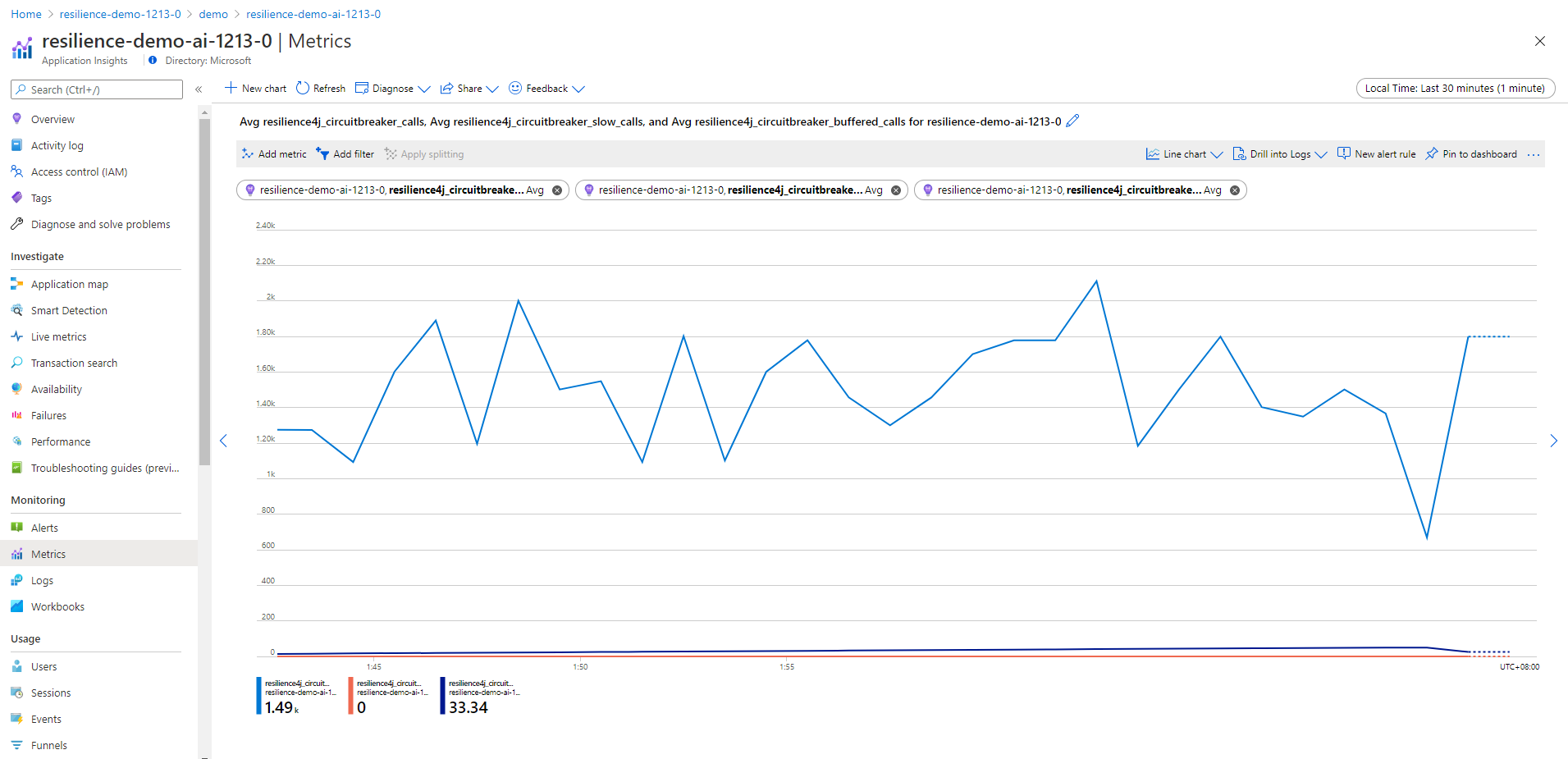

8. Задайте метрику как resilience4j_circuitbreaker_calls, а затем установите агрегирование на Avg. Выберите Добавить метрику и задайте метрику как resilience4j_circuitbreaker_buffered_calls, а затем установите агрегирование на Avg. Нажмите снова Добавить метрику и задайте метрику как resilience4j_circuitbreaker_slow_calls, а затем установите агрегирование на Avg.

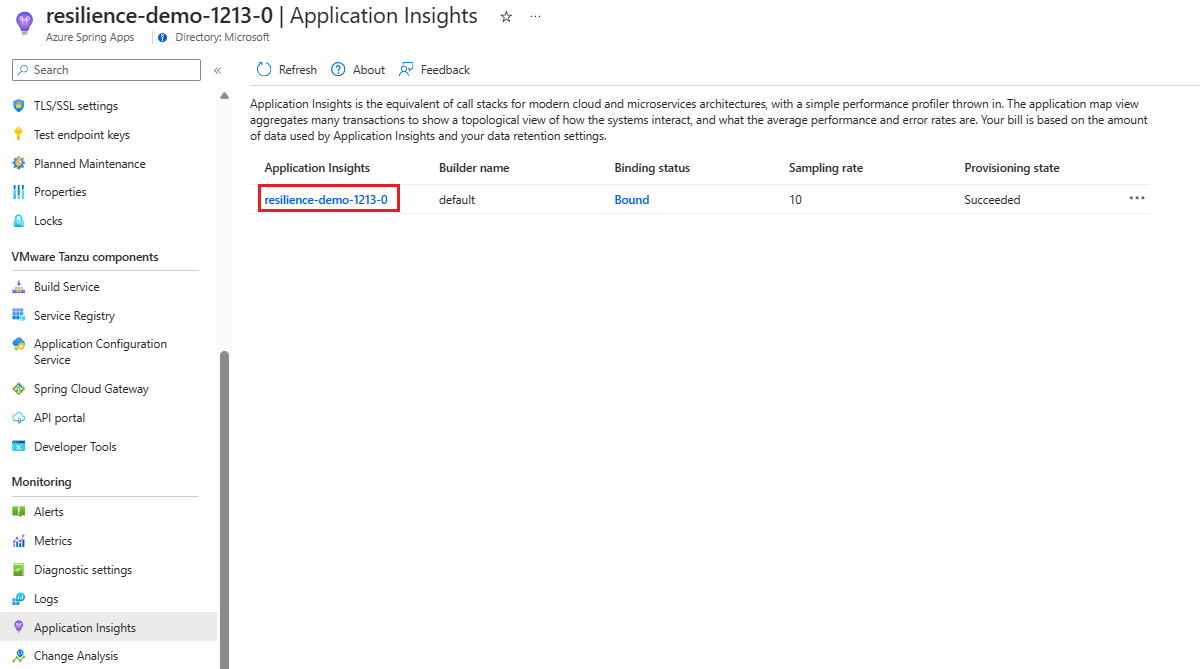

1. В экземпляре Azure Spring Apps выберите Application Insights в области навигации, а затем выберите Application Insights по умолчанию на странице.



   Примечание.

   Если нет доступного Application Insights по умолчанию, можно включить агент Java In-Process. Для получения дополнительной информации см. в разделе "Управление Application Insights с использованием портала Azure" документа "Использование агента Java в процессе Application Insights в Azure Spring Apps".

2. Включите коллекцию измерений для метрик устойчивости 4j. Для получения дополнительной информации см. раздел "Измерения пользовательских метрик и предварительная агрегация" в "Метрики на основе журналов и предварительно агрегированные метрики в Application Insights".

3. Выберите Метрики в области навигации. Страница метрик предоставляет выпадающие меню и опции для настройки диаграмм в рамках данной процедуры. Для всех диаграмм задайте пространство имен метрик на azure.applicationinsights.



4. Задайте метрику на значение resilience4j_circuitbreaker_buffered_calls, а затем установите агрегацию на среднее значение.



5. Задайте для метрики значение resilience4j_circuitbreaker_calls, а затем задайте для агрегированиязначение Avg.



6. Установите метрику на resilience4j_circuitbreaker_calls, а затем установите агрегацию на Avg. Выберите Добавить фильтр и задайте Имя на Задержка.



7. Задайте метрику на resilience4j_circuitbreaker_calls, а затем задайте агрегирование на Avg. Выберите Применить разделение и установите Разделить по на тип.



8. Задайте значение метрики как resilience4j_circuitbreaker_calls, а затем установите агрегирование как Avg. Выберите Добавить метрику и задайте значение метрики как resilience4j_circuitbreaker_buffered_calls, а затем установите агрегирование как Avg. Нажмите Добавить метрику еще раз и задайте значение метрики как resilience4j_circuitbreaker_slow_calls, а затем установите агрегирование как Avg.
