Обзор виртуальной машины серии HX

Применимо к: ✔️ виртуальные машины Linux ✔️ виртуальные машины Windows ✔️ гибкие наборы масштабирования ✔️ унифицированные наборы масштабирования

Сервер серии HX имеет 2 * 96-ядра EPYC 9V33X ЦП для всего 192 физических ядер "Zen4" с кэшем AMD 3D-V. Одновременная многопоточность (SMT) отключена на HX. Эти 192 ядра разделены на 24 раздела (12 на сокет), каждый раздел, содержащий 8 ядер процессора с универсальным доступом к кэшу L3 96 МБ. Серверы Azure HX также выполняют следующие параметры AMD BIOS:

Nodes per Socket (NPS) = 2
L3 as NUMA = Disabled
NUMA domains within VM OS = 4
C-states = Enabled

В результате сервер загружается с 4 доменов NUMA (2 на сокет) каждый 48 ядер в размере. Каждый NUMA имеет прямой доступ к 6 каналам физической DRAM.

Чтобы предоставить место для гипервизора Azure для работы без вмешательства в работу виртуальной машины, мы резервируем 16 физических ядер на сервер.

Топология виртуальной машины

На следующей схеме показана топология сервера. Мы зарезервируем эти 16 ядер узла гипервизора (желтый) симметрично в обоих сокетах ЦП, принимая первые 2 ядра из определенных основных сложных dies (CCD) в каждом домене NUMA с оставшимися ядрами для виртуальной машины серии HX (зеленый).

Граница CCD отличается от границы NUMA. В HX группа из шести последовательных CCD настраивается как домен NUMA, как на уровне узла, так и в гостевой виртуальной машине. Таким образом, все размеры виртуальных машин HX предоставляют 4 универсальных домена NUMA, которые отображаются в ОС и приложении таким образом, каждый из которых имеет разное количество ядер в зависимости от конкретного размера виртуальной машины HX.

Размер каждой виртуальной машины HX аналогичен физическому макету, функциям и производительности другого ЦП серии AMD EPYC 9004, как показано ниже.

Размер виртуальной машины серии HX	Домены NUMA	Количество ядер на домен NUMA	Сходство с AMD EPYC
Standard_HX176rs	4	44	EPYC 9V33X с двумя сокетами
Standard_HX176-144rs	4	36	EPYC 9V33X с двумя сокетами
Standard_HX176-96rs	4	двадцать четыре	EPYC 9V33X с двумя сокетами
Standard_HX176-48rs	4	12	EPYC 9V33X с двумя сокетами
Standard_HX176-24rs	4	6	EPYC 9V33X с двумя сокетами

Замечание

Размеры виртуальных машин с ограниченным количеством ядер уменьшают только количество физических ядер, предоставленных виртуальной машине. Все глобальные общие ресурсы (ОЗУ, пропускная способность памяти, кэш третьего уровня, подключение GMI и xGMI, InfiniBand, сеть Ethernet Azure, локальный SSD) остаются постоянными. Он позволяет клиенту выбрать размер виртуальной машины, который лучше всего подходит для определенного набора рабочих нагрузок или требований к лицензированию программного обеспечения.

Сопоставление виртуальной виртуальной машины NUMA для каждого размера виртуальной машины HX сопоставляется с базовой физической топологией NUMA. Нет потенциальной вводящей в заблуждение абстракции аппаратной топологии.

Точные топологии для различных размеров виртуальных машин HX отображаются следующим образом, используя выходные данные lstopo:

lstopo-no-graphics --no-io --no-legend --of txt

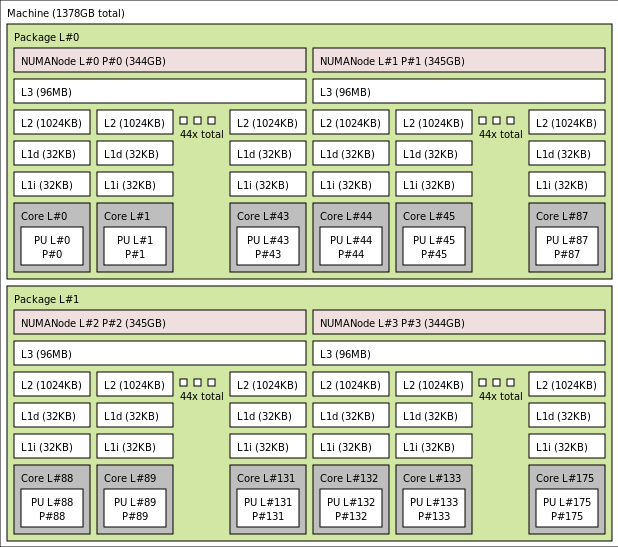

Щелкните, чтобы просмотреть выходные данные lstopo для Standard_HX176rs

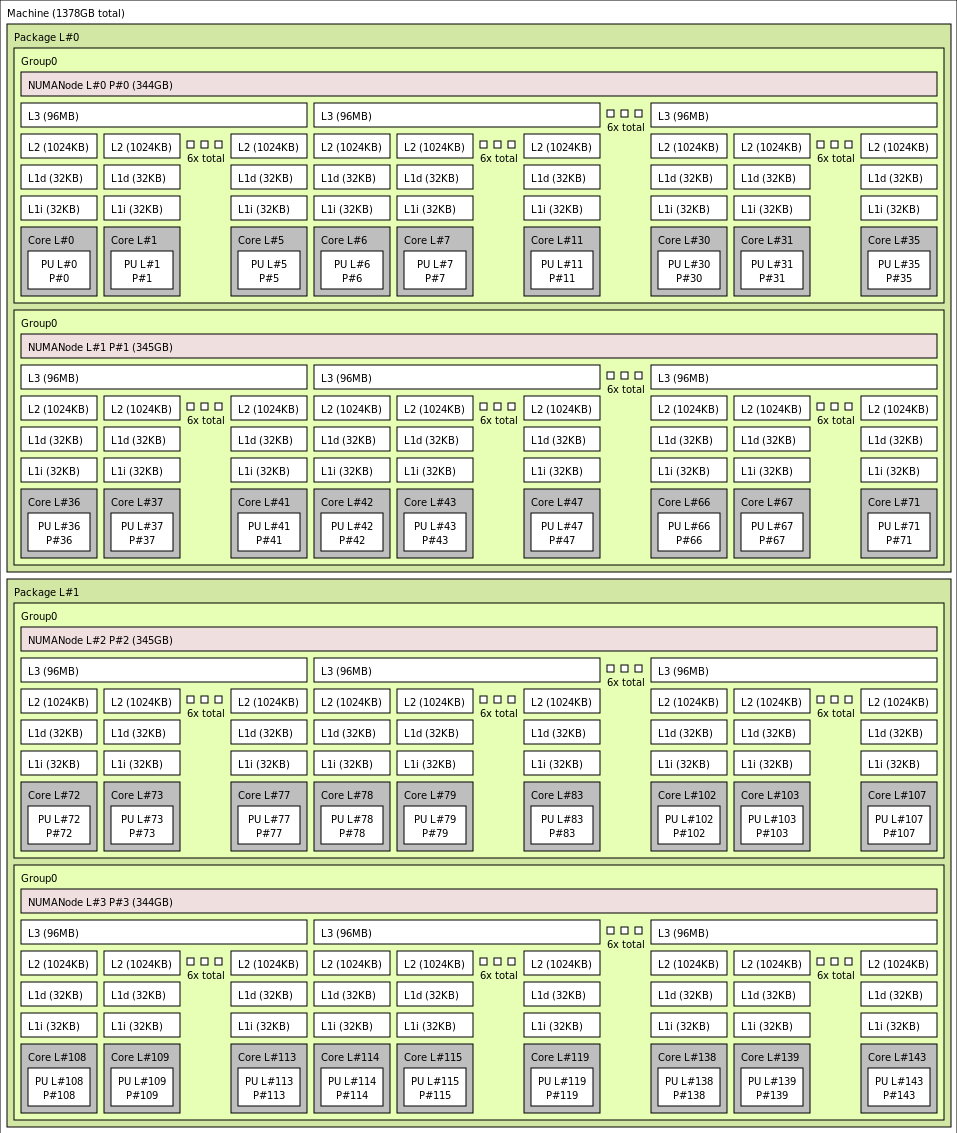

Щелкните, чтобы просмотреть выходные данные lstopo для Standard_HX176-144rs

Щелкните, чтобы просмотреть выходные данные lstopo для Standard_HX176-96rs

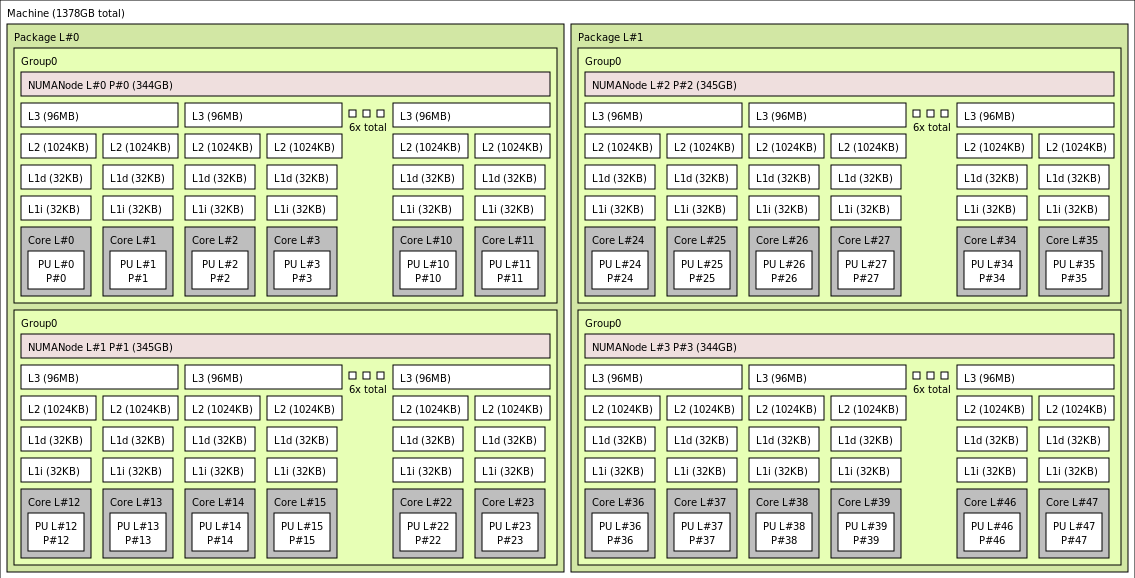

Щелкните, чтобы просмотреть выходные данные lstopo для Standard_HX176-48rs

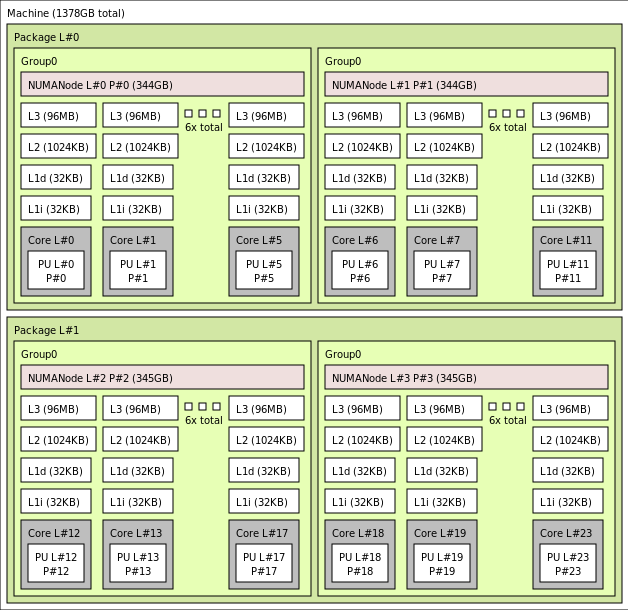

Щелкните, чтобы просмотреть выходные данные lstopo для Standard_HX176-24rs

Сеть InfiniBand

Виртуальные машины HX также имеют сетевые адаптеры NVIDIA Mellanox NDR InfiniBand (ConnectX-7), работающие до 400 Гигабит/с. Сетевой адаптер передается виртуальной машине через SRIOV, что позволяет сетевому трафику обойти гипервизор. В результате клиенты загружают стандартные драйверы Mellanox OFED на виртуальных машинах HX, так как они будут использовать среду без операционной системы.

Виртуальные машины HX поддерживают адаптивную маршрутизацию, динамический подключенный транспорт (DCT, в дополнение к стандартным транспортам RC и UD), а также аппаратные разгрузки коллективов MPI на процессор подключения адаптера ConnectX-7. Эти функции повышают производительность приложений, масштабируемость и согласованность и рекомендуется использовать их.

Временное хранилище

Виртуальные машины HX имеют 3 физически локальных SSD-устройства. Одно устройство предварительно отформатировано, чтобы служить файлом страницы, и он появился в виртуальной машине в качестве универсального устройства SSD.

Два других более крупных устройства SSD предоставляются в виде неформатированных блочных устройств NVMe через NVMeDirect. По мере того как устройство NVMe блока проходит гипервизор, он имеет более высокую пропускную способность, более высокую скорость ввода-вывода в секунду и более низкую задержку на IOP.

При паре в полосатый массив SSD NVMe предоставляет до 12 ГБ/с операций чтения и 7 ГБ/с, а также до 186 000 операций ввода-вывода в секунду (считывает) и 201 000 операций ввода-вывода в секунду (записывает) для глубины очереди.

Характеристики оборудования

Характеристики оборудования	Виртуальные машины серии HX
Ядра	176, 144, 96, 48 или 24 (SMT отключен)
ЦП	AMD EPYC 9V33X
Частота ЦП (без AVX)	Базовый уровень 2,55 ГГц, пиковый импульс 3,7 ГГц
Память	1,4 ТБ (ОЗУ на ядро зависит от размера виртуальной машины)
Локальный диск	2 * 1,8 ТБ NVMe (блок), 480 ГБ SSD (файл страницы)
InfiniBand	400 Гб/с Mellanox ConnectX-7 NDR InfiniBand
Сеть	80 ГБ/с Ethernet (40 ГБ/с, доступный для использования) Второй 2-го поколения SmartNIC

Характеристики программного обеспечения

Характеристики программного обеспечения	Виртуальные машины серии HX
Максимальный размер задания MPI	52 800 ядер (300 виртуальных машин в одном масштабируемом наборе виртуальных машин с singlePlacementGroup=true)
Поддержка MPI	HPC-X (2.13 или более поздней версии), Intel MPI (2021.7.0 или более поздней версии), OpenMPI (4.1.3 или более поздней версии), MVAPICH2 (2.3.7 или более поздней версии), MPICH (4.1 или более поздней версии)
Другие платформы	UCX, libfabric, PGAS или другие среды выполнения на основе InfiniBand
Поддержка службы хранилища Microsoft Azure	Диски уровня "Стандартный" и "Премиум" (не более 32 дисков), Azure NetApp Files, Файлы Azure, Azure HPC Cache, Управляемой файловой системой Lustre Azure
Поддерживаемая и проверенная ОС	AlmaLinux 8.6, 8.7, Ubuntu 20.04+
Рекомендуемая операционная система для повышения производительности	AlmaLinux HPC 8.7, Ubuntu-HPC 20.04+
Поддержка Оркестратора	Azure CycleCloud, пакетная служба Azure, AKS; параметры конфигурации кластера

Замечание

• Эти виртуальные машины поддерживают только поколение 2.
• Официальная поддержка уровня ядра от AMD начинается с RHEL 8.6 и AlmaLinux 8.6, которая является производным от RHEL.
• Windows Server 2012 R2 не поддерживается на HX и других виртуальных машинах с более чем 64 (виртуальными или физическими) ядрами. Дополнительные сведения см. в статье "Поддерживаемые гостевые операционные системы Windows" для Hyper-V в Windows Server. Windows Server 2022 требуется для 144 и 176 основных размеров, Windows Server 2016 также работает для 24, 48 и 96 основных размеров, Windows Server работает только для 24 и 48 основных размеров.

Это важно

Рекомендуемое изображение URN: almalinux:almalinux-hpc:8_7-hpc-gen2:8.7.2023060101, чтобы развернуть этот образ в Azure CLI, убедитесь, что следующие параметры включены --plan 8_7-hpc-gen2 --product almalinux-hpc-hpc -publisher almalinux. Для масштабирования тестов используйте рекомендуемый URN вместе с новым HPC-X tarball.

Замечание

• Поддержка NDR добавляется в UCX 1.13 или более поздней версии. Старые версии UCX сообщают об ошибке среды выполнения. Ошибка UCX: недопустимая активная скорость [1677010492.951559] [updsb-vm-0:2754 :0] ib_iface.c:1549 UCX ERROR Invalid active_speed on mlx5_ib0:1: 128.
• Ibstat показывает низкую скорость (SDR): старые версии Mellanox OFED (MOFED) не поддерживают NDR и могут сообщать о более медленных скоростях IB. Используйте MOFED версии 5.6-1.0.3.3 или более поздней.

Дальнейшие шаги

• Ознакомьтесь с последними объявлениями, примерами рабочей нагрузки HPC, а также результатами оценки производительности в блогах технического сообщества Вычислений Azure.
• Сведения о более высоком уровне архитектурного представления выполнения рабочих нагрузок HPC см. в статье Высокопроизводительные вычисления (HPC) в Azure.
