Установка TmaxSoft OpenFrame в Azure

  • Статья

Внимание

Эта статья ссылается на CentOS, дистрибутив Linux, который является состоянием "Конец жизни" (EOL). Обратите внимание на использование и план соответствующим образом. Дополнительные сведения см. в руководстве centOS End Of Life.

Узнайте, как настроить среду OpenFrame в Azure с возможностью разработки, демонстрации, тестирования или производства рабочих нагрузок. Все эти шаги описаны в данном руководстве.

В OpenFrame входят несколько компонентов, которые создают среду эмуляции мейнфреймов в Azure. Например, OpenFrame веб-службы заменить по промежуточному слоям мейнфрейма, например IBM Customer Information Control System (CICS), и OpenFrame Batch с его компонентом TJES, заменяет подсистему входа заданий IBM мейнфрейма (JES).

OpenFrame работает с любой реляционной базой данных, в том числе с базами данных Oracle, Microsoft SQL Server, IBM DB2 и MySQL. В этой установке OpenFrame используется реляционная база данных TmaxSoft Tibero. OpenFrame и Tibero работают на операционной системе Linux. В этом руководстве устанавливается CentOS 7.3, хотя вы можете использовать другие поддерживаемые дистрибутивы Linux. Сервер приложений OpenFrame и база данных Tibero устанавливаются на одной виртуальной машине.

В руководстве описано, как установить компоненты набора OpenFrame. Некоторые из них должны устанавливаться отдельно.

Основные компоненты OpenFrame

  • Обязательные пакеты установки.
  • База данных Tibero.
  • Интерфейс Open Database Connectivity (ODBC) используется приложениями в OpenFrame для взаимодействия с базой данных Tibero.
  • ПО промежуточного слоя база OpenFrame управляет всей системой.
  • Пакетная служба OpenFrame, решение, заменяющее пакетные системы мейнфрейма.
  • Модуль службы TACF управляет доступом пользователей к системам и ресурсам.
  • Средство сортировки ProSort предназначено для пакетных транзакций.
  • OFCOBOL, компилятор, который интерпретирует программы COBOL мейнфрейма.
  • OFASM, компилятор, который интерпретирует программы сборщика мейнфрейма.
  • Решение OpenFrame Server Type C (OSC), которое заменяет ПО промежуточного слоя мейнфрейма и IBM CICS.
  • Решение пользователя Java Enterprise (JEUS), сервер веб-приложений, сертифицированный для Java выпуск Enterprise 6.
  • OFGW, компонент шлюза OpenFrame, предоставляет прослушиватель 3270.
  • OFManager— решение, которое предоставляет функции управления и операции OpenFrame в веб-среде.

Другие необходимые компоненты OpenFrame

  • Решение OSI заменяет ПО промежуточного слоя мейнфрейма и IMS DC.
  • TJES, решение, которое предоставляет среду JES мейнфрейма.
  • Решение OFTSAM позволяет использовать файлы (V)SAM в открытой системе.
  • OFHiDB— решение, заменяющее базу данных IMS мейнфрейма.
  • OFPLI, компилятор, который интерпретирует программы PL/I мейнфрейма.
  • Решение PROTRIEVE выполняет CA-Easytrieve языка мейнфрейма.
  • Решение OFMiner анализирует ресурсы мейнфрейма, а затем переносит их в Azure.

Архитектура

На следующем рисунке представлен обзор архитектурных компонентов OpenFrame 7.0, установленных в этом руководстве.

Компоненты OpenFrame

Системные требования Azure

В таблице ниже перечислены требования для установки в Azure.

WinSCP: популярный SFTP-клиент и FTP-клиент, который можно использовать.
Eclipse для Windows: платформа разработки, поддерживаемая TmaxSoft.
(Microsoft Visual Studio в настоящее время не поддерживается)
ТребованиеDescription
Поддерживаемые дистрибутивы Linux в Azure Linux x86 2.6 (32-разрядная, 64-разрядная версии)
Red Hat 7.x
CentOS 7.x
Скобяные изделия Ядра: 2 (минимум)
Память: 4 ГБ (минимум)
Область подкачки: 1 ГБ (минимум)
Жесткий диск: 100 ГБ (минимум)
Необязательное программное обеспечение для пользователей Windows

Необходимые компоненты

Отведите несколько дней на сбор необходимого программного обеспечения и выполнение всех процессов, проводимых вручную.

Перед началом работы сделайте следующее.

  • Получите установочный носитель OpenFrame в TmaxSoft. Если вы являетесь существующим клиентом TmaxSoft, обратитесь к своему представителю TmaxSoft для получения лицензионной копии. Или запросите пробную версию в TmaxSoft.
  • Запросите документацию по OpenFrame, отправив сообщение электронной почты по адресу support@tmaxsoft.com.
  • Оформите подписку Azure, если ее еще нет. Прежде чем приступать к работе, создайте бесплатную учетную запись.
  • Необязательно. Настройте туннель VPN типа "сеть — сеть" или Jumpbox, которые ограничивают доступ к виртуальной машине Azure разрешенными пользователями в вашей организации. Этот шаг не является обязательным, но его рекомендуется выполнить.

Настройка виртуальной машины в Azure для OpenFrame и Tibero

Среду OpenFrame можно настроить с помощью разных шаблонов развертывания. При этом в процедуре ниже показано, как развернуть сервер приложений OpenFrame и базу данных Tibero на одной виртуальной машине. В более крупных средах и при использовании рабочих нагрузок изменяемого размера базу данных рекомендуется развертывать отдельно на собственной виртуальной машине для достижения более оптимального уровня производительности.

Создание виртуальной машины

  1. Войдите на портал Azure.

  2. Нажмите Виртуальные машины.

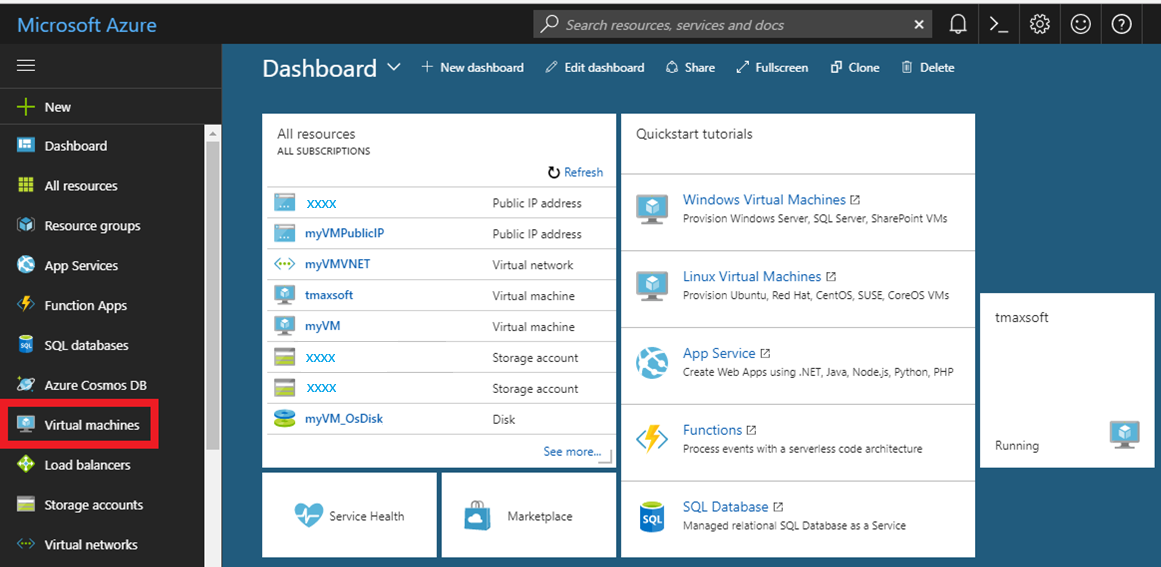

    Список ресурсов на портале Microsoft Azure

  3. Нажмите кнопку Добавить.

    Параметр

  4. Справа от вкладки Операционные системы щелкните Дополнительно.

    Параметр

  5. Щелкните 7.3 на CentOS, чтобы с точностью выполнить эту пошаговую инструкцию, или выберите другой поддерживаемый дистрибутив Linux.

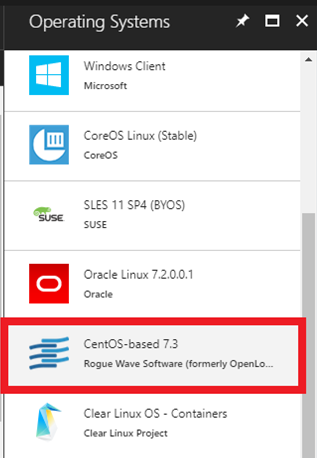

    Параметры операционной системы на портале Microsoft Azure

  6. В области Основные параметры введите Имя, Имя пользователя, Тип проверки подлинности, Подписка (с оплатой по мере использования — это стиль оплаты AWS) и Группу ресурсов (используйте существующую или создайте группу TmaxSoft).

  7. По завершении (включая пару открытых/закрытых ключей для типа проверки подлинности) щелкните Отправить.

Примечание.

Если для типа проверки подлинности используется открытый ключ SSH, см. шаги, описанные в следующем разделе, чтобы создать пару открытых/закрытых ключей, затем продолжите выполнять шаги здесь.

Создание пары открытых/закрытых ключей

Открытый ключ может распространяться бесплатно, а закрытый ключ должен быть полностью засекречен и не использоваться совместно с другой стороной. После создания ключей необходимо вставить открытый ключ SSH в конфигурацию, передав ее на виртуальную машину Linux. Он хранится внутри authorized_keys ~/.ssh каталога домашнего каталога учетной записи пользователя. Затем виртуальная машина Linux сможет распознать и проверить подключение после предоставления связанного закрытого ключа SSH в клиенте SSH.

При предоставлении новым пользователям доступа к виртуальной машине:

  • Каждый новый человек создает собственные открытые и закрытые ключи.
  • Пользователи сохраняют собственные закрытые ключи отдельно и отправляют сведения об открытом ключе администратору виртуальной машины.
  • Администратор вставляет содержимое открытого ключа в ~/.ssh/authorized_keys файл.
  • Новый человек подключается через OpenSSH.

Дополнительные сведения о создании пар ключей SSH см. в статье "Создание и использование пары открытого и закрытого ключа SSH" для виртуальных машин Linux в Azure.

Настройка функций виртуальной машины

  1. На портале Microsoft Azure в колонке Выбор размера выберите нужные параметры оборудования Linux. Минимальные требования для установки Tibero и OpenFrame: 2 ЦП и 4 ГБ ОЗУ, как показано в этом примере установки.

    Создание виртуальной машины — базовые сведения

  2. Щелкните 3 параметра и используйте параметры по умолчанию для настройки дополнительных компонентов.

  3. Проверьте данные об оплате.

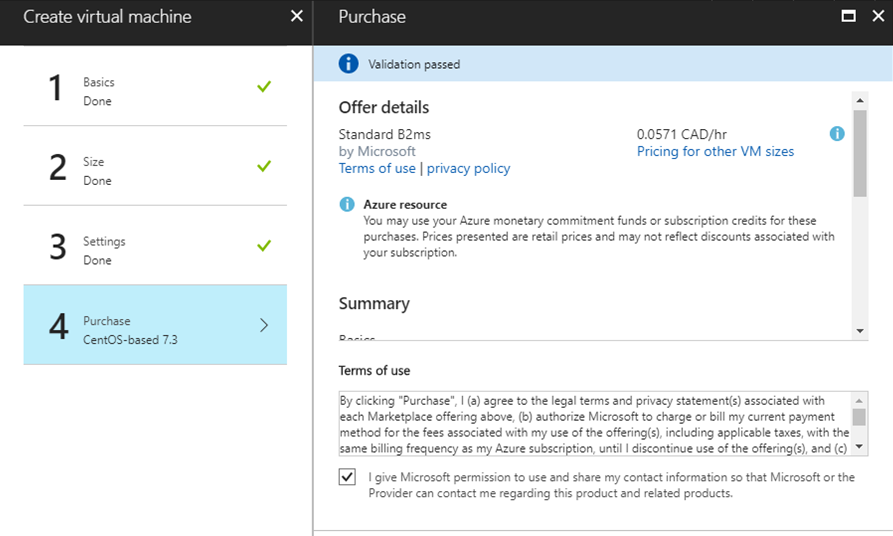

    Создание виртуальной машины — приобретение

  4. Отправьте выбранные параметры. В Azure начнется развертывание виртуальной машины. Обычно этот процесс занимает несколько минут.

  5. При развертывании виртуальной машины появится ее панель мониторинга с отображением всех параметров, выбранных во время настройки. Запишите общедоступный IP-адрес.

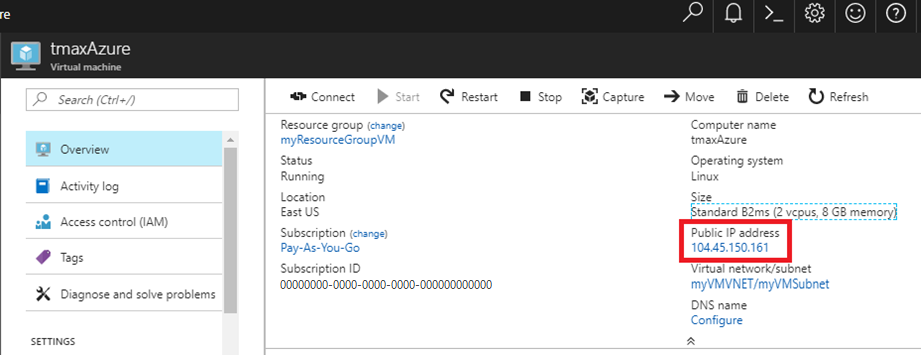

    tmax на панели мониторинга Azure

  6. Откройте bash или запрос PowerShell.

  7. В поле Имя хоста введите свое имя пользователя и скопированный общедоступный IP-адрес. Например, username@publicip.

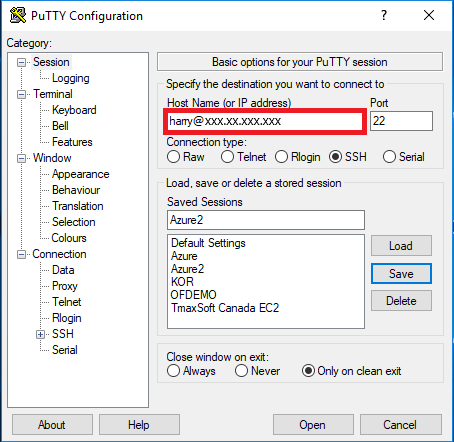

    Снимок экрана с диалоговым окном настройки PuTTY и выделенным полем имени хоста (или IP-адреса).

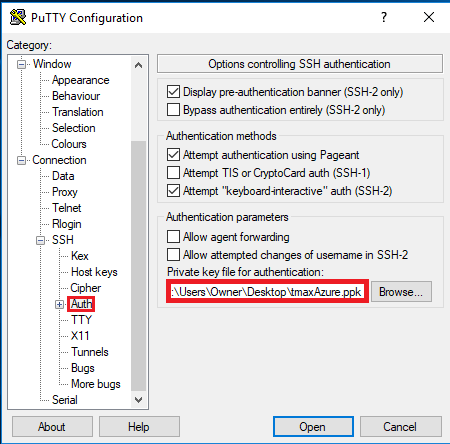

  8. В поле Категория выберите Подключение > аутентификации > SSH. Укажите путь к файлу закрытого ключа.

    Диалоговое окно конфигурации PuTTY

  9. Щелкните Открыть, чтобы открыть окно PuTTY. При успешном выполнении действия вы подключитесь к новой виртуальной машине CentOS, работающей в Azure.

  10. Чтобы войти в систему от имени привилегированного пользователя, введите sudo bash.

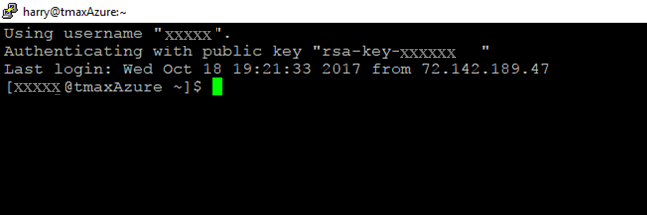

    Вход привилегированного пользователя в окне командной строки

Настройка среды и пакетов

После создания виртуальной машины и входа в систему необходимо выполнить несколько шагов настройки и установить необходимые пакеты предустановки.

  1. Сопоставить имя файла с локальным IP-адресом, изменить /etc/hosts с помощью любого текстового редактора. Предположим, что наш IP-адрес является 192.168.96.148следующим:

    127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1              localhost localhost.localdomain localhost6 localhost6.localdomain
<IP Address>    <your hostname>
    • После изменения он будет выглядеть так:
    127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1              localhost localhost.localdomain localhost6 localhost6.localdomain
192.168.96.148   ofdemo

  2. Создайте группы и пользователей:

    sudo adduser -d /home/oframe7 oframe7

  3. Измените пароль для пользователя oframe7:

    sudo passwd oframe7

    New password:
Retype new password:
passwd: all authentication tokens updated successfully.

  4. Обновите параметры ядра в /etc/sysctl.conf любом текстовом редакторе:

    kernel.shmall = 7294967296
kernel.sem = 10000 32000 10000 10000

  5. Динамически обновите параметры ядра без перезагрузки:

    sudo /sbin/sysctl -p

  6. Получите необходимые пакеты. Убедитесь, что сервер подключен к Интернету, скачайте пакеты ниже, затем установите их:

    • dos2unix

    • glibc

    • glibc.i686 glibc.x86_64

    • libaio

    • ncurses

      Примечание.

      После установки пакета ncurses создайте следующие символьные ссылки:

      sudo ln -s /usr/lib64/libncurses.so.5.9 /usr/lib/libtermcap.so
sudo ln -s /usr/lib64/libncurses.so.5.9 /usr/lib/libtermcap.so.2

    • gcc

    • gcc-c++

    • libaio-devel.x86_64

    • strace

    • ltrace

    • gdb

  7. В случае установки Java RPM выполните следующие действия.

sudo rpm -ivh jdk-7u79-linux-x64.rpm
  • Добавьте следующее содержимое в любой текстовый ~./.bash_profile редактор:
# JAVA ENV
export JAVA_HOME=/usr/java/jdk1.7.0_79/
export PATH=$JAVA_HOME/bin:$PATH
export CLASSPATH=$CLASSPATH:$JAVA_HOME/jre/lib/ext:$JAVA_HOME/lib/tools.jar
  • Выполните следующую команду, чтобы загрузить профиль:
sudo source /etc/profile
  • Проверьте версию java с помощью следующей команды:
sudo java –version

java version "1.7.0_79"
Java(TM) SE Runtime Environment (build 1.7.0_79-b15)
Java HotSpot(TM) 64-Bit Server VM (build 24.79-b02, mixed mode)

sudo echo $JAVA_HOME /usr/java/jdk1.7.0_79/

Установка базы данных Tibero

Tibero предоставляет несколько ключевых функций в среде OpenFrame в Azure.

  • Tibero используется в качестве внутреннего хранилища данных OpenFrame для различных системных функций.
  • Файлы VSAM, в том числе KSDS, RRDS и ESDS, используют для хранения данных внутреннюю базу данных Tibero.
  • Репозиторий данных TACF хранится в Tibero.
  • Сведения о каталоге OpenFrame хранятся в Tibero.
  • Базу данных Tibero можно использовать в качестве замены IBM DB2 для хранения данных приложения.

Установка Tibero

  1. Убедитесь в наличии файла двоичного установщика Tibero и проверьте номер версии.

  2. Скопируйте программное обеспечение Tibero в учетную запись пользователя Tibero (oframe). Например:

    tar -xzvf tibero6-bin-6_rel_FS04-linux64-121793-opt-tested.tar.gz
mv license.xml /opt/tmaxdb/tibero6/license/

  3. Откройте .bash_profile любой текстовый редактор и вставьте в него следующее:

    # Tibero6 ENV
export TB_HOME=/opt/tmaxdb/tibero6
export TB_SID=TVSAM export TB_PROF_DIR=$TB_HOME/bin/prof
export LD_LIBRARY_PATH=$TB_HOME/lib:$TB_HOME/client/lib:$LD_LIBRARY_PATH
export PATH=$TB_HOME/bin:$TB_HOME/client/bin:$PATH

  4. Чтобы выполнить профиль bash, в командной строке введите:

    source .bash_profile

  5. Создайте файл подсказки (файл конфигурации для Tibero) и проверьте его содержимое. Например:

    sh $TB_HOME/config/gen_tip.sh
cat $TB_HOME/config/$TB_SID.tip

  6. Измените с помощью любого текстового редактора и поместите \$TB_HOME/client/config/tbdsn.tbr 127.0.0.1 вместо localhost, как показано ниже.

    TVSAM=(
(INSTANCE=(HOST=127.0.0.1)
    (PT=8629)
(DB_NAME=TVSAM)
      )
 )

  7. Создайте базу данных. Отображаются следующие результаты:

    Change core dump dir to /opt/tmaxdb/tibero6/bin/prof.
Listener port = 8629
Tibero 6
TmaxData Corporation Copyright (c) 2008-. All rights reserved.
Tibero instance started up (NOMOUNT mode).
 /--------------------- newmount sql ------------------------/
create database character set MSWIN949 national character set UTF16;
/-----------------------------------------------------------/
Database created.
Change core dump dir to /opt/tmaxdb/tibero6/bin/prof.
Listener port = 8629
Tibero 6
TmaxData Corporation Copyright (c) 2008-. All rights reserved.
Tibero instance started up (NORMAL mode).
/opt/tmaxdb/tibero6/bin/tbsvr
………………………..
Creating agent table...
Done.
For details, check /opt/tmaxdb/tibero6/instance/TVSAM/log/system_init.log.
**************************************************
* Tibero Database TVSAM is created successfully on Fri Aug 12 19:10:43 UTC 2016.
*     Tibero home directory ($TB_HOME) =
*         /opt/tmaxdb/tibero6
*     Tibero service ID ($TB_SID) = TVSAM
*     Tibero binary path =
*         /opt/tmaxdb/tibero6/bin:/opt/tmaxdb/tibero6/client/bin
*     Initialization parameter file =
*         /opt/tmaxdb/tibero6/config/TVSAM.tip
*
* Make sure that you always set up environment variables $TB_HOME and
* $TB_SID properly before you run Tibero.
 ******************************************************************************

  8. Чтобы перезапустить Tibero, сначала завершите ее работу с помощью команды tbdown. Например:

    tbdown

    Tibero instance terminated (NORMAL mode).

  9. Теперь загрузите Tibero с помощью tbboot. Например:

    tbboot

    Change core dump dir to /opt/tmaxdb/tibero6/bin/prof. Listener port = 8629

Tibero 6
TmaxData Corporation Copyright (c) 2008-. All rights reserved.
Tibero instance started up (NORMAL mode).

  10. Чтобы создать табличное пространство, откройте базу данных с помощью пользователя SYS (sys/tmax), затем создайте необходимое табличное пространство для тома по умолчанию и TACF:

    tbsql tibero/tmax

    tbSQL 6
TmaxData Corporation Copyright (c) 2008-. All rights reserved.
Connected to Tibero.

  11. Теперь введите следующие команды SQL:

    SQL> create tablespace "DEFVOL" datafile 'DEFVOL.dbf' size 500M autoextend on; create tablespace "TACF00" datafile 'TACF00.dbf' size 500M autoextend on; create tablespace "OFM_REPOSITORY" datafile 'ofm_repository.dbf' size 300M autoextend on;
SQL> Tablespace 'DEFVOL' created.
SQL> Tablespace 'TACF00' created.
SQL> Tablespace ' OFM_REPOSITORY ' created.
SQL> SQL> Disconnected.

  12. Загрузите Tibero и убедитесь, что процессы Tibero запущены:

    tbboot
ps -ef | egrep tbsvr

Выходные данные:

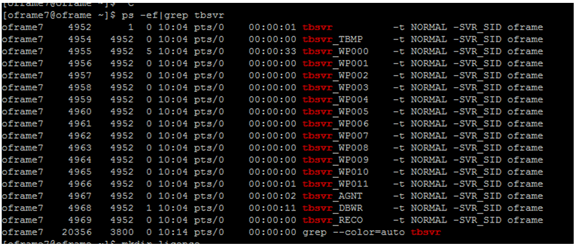

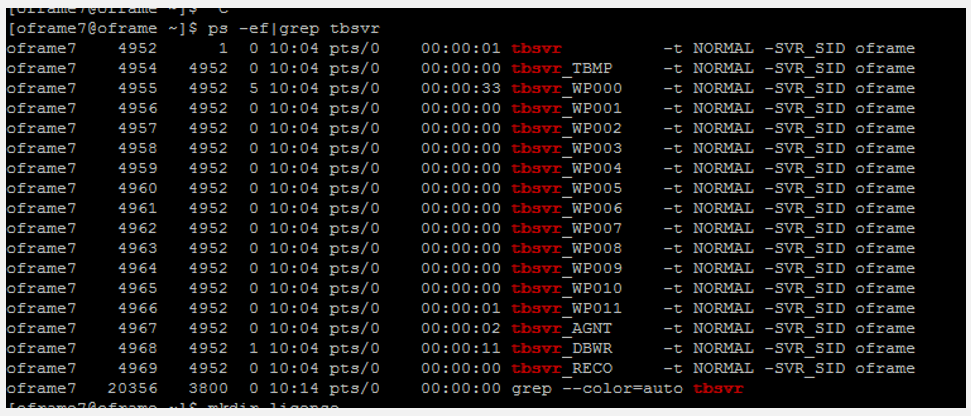

Выходные данные Tibero

Установка ODBC

Приложения в OpenFrame взаимодействуют с базой данных Tibero с помощью API ODBC, предоставляемого проектом unixODBC с открытым кодом.

Установка ODBC

  1. Убедитесь, что файл установщика unixODBC-2.3.4.tar.gz присутствует или используйте wget unixODBC-2.3.4.tar.gz команду. Например:

    wget ftp://ftp.unixodbc.org/pub/unixODBC/unixODBC-2.3.4.tar.gz

  2. Распакуйте двоичный файл. Например:

    tar -zxvf unixODBC-2.3.4.tar.gz

  3. Перейдите в каталог unixODBC-2.3.4 и создайте файл Makefile, используя проверку сведений о компьютере. Например:

    ./configure --prefix=/opt/tmaxapp/unixODBC/ --sysconfdir=/opt/tmaxapp/unixODBC/etc

    По умолчанию unixODBC устанавливается в /usr/local, поэтому --prefix передает значение для изменения расположения. Аналогичным образом файлы конфигурации устанавливаются по /etc умолчанию, поэтому --sysconfdir передает значение требуемого расположения.

  4. Выполните файл Makefile: make

  5. Скопируйте исполняемый файл в каталог программ после компиляции. Например:

    make install

  6. Измените профиль ~/.bash_profile Bash с помощью любого текстового редактора и добавьте следующее:

    # UNIX ODBC ENV
export ODBC_HOME=$HOME/unixODBC
export PATH=$ODBC_HOME/bin:$PATH
export LD_LIBRARY_PATH=$ODBC_HOME/lib:$LD_LIBRARY_PATH
export ODBCINI=$HOME/unixODBC/etc/odbc.ini
export ODBCSYSINI=$HOME

  7. Примените ODBC. Внесите соответствующие изменения в следующие файлы. Например:

    source ~/.bash_profile
cd
odbcinst -j unixODBC 2.3.4

    DRIVERS............: /home/oframe7/odbcinst.ini
SYSTEM DATA SOURCES: /home/oframe7/odbc.ini
FILE DATA SOURCES..: /home/oframe7/ODBCDataSources
USER DATA SOURCES..: /home/oframe7/unixODBC/etc/odbc.ini
SQLULEN Size.......: 8
SQLLEN Size........: 8
SQLSETPOSIROW Size.: 8
    • Измените odbcinst.ini с помощью любого текстового редактора и добавьте следующее содержимое:
    [Tibero]
Description = Tibero ODBC driver for Tibero6
Driver = /opt/tmaxdb/tibero6/client/lib/libtbodbc.so
Setup =
FileUsage =
CPTimeout =
CPReuse =
Driver Logging = 7

[ODBC]
Trace = NO
TraceFile = /home/oframe7/odbc.log
ForceTrace = Yes
Pooling = No
DEBUG = 1
    • Измените odbc.ini с помощью любого текстового редактора и добавьте следующее содержимое:
    [TVSAM]
Description = Tibero ODBC driver for Tibero6
Driver = Tibero
DSN = TVSAM
SID = TVSAM
User = tibero
password = tmax

  8. Создайте символьную ссылку и проверьте подключение к базе данных Tibero:

    ln $ODBC_HOME/lib/libodbc.so $ODBC_HOME/lib/libodbc.so.1
ln $ODBC_HOME/lib/libodbcinst.so $ODBC_HOME/lib/libodbcinst.so.1
isql TVSAM tibero tmax

Выводится следующий результат.

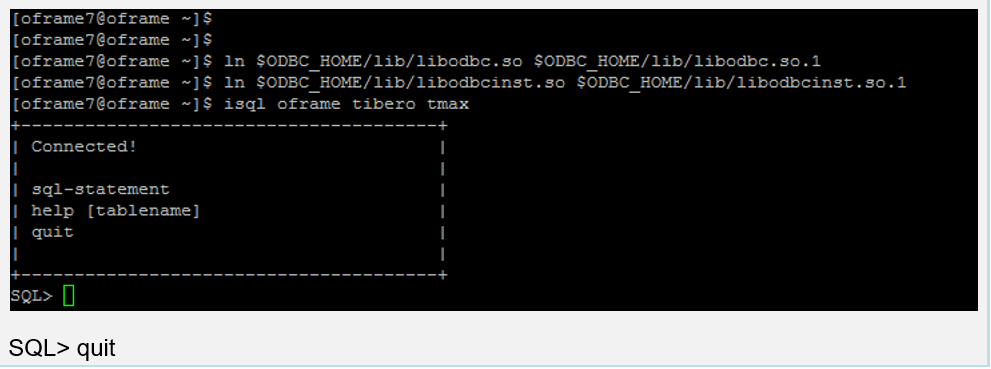

Выходные данные ODBC, отображающие подключение к SQL

Установка базы OpenFrame

Сервер приложений базы устанавливается до установки отдельных служб, которые используются в OpenFrame для управления системой в Azure, включая серверные процессы обработки транзакций.

Установка базы OpenFrame

  1. Убедитесь, что установка Tibero выполнена, затем проверьте, присутствует ли следующий файл установщика OpenFrame_Base7_0_Linux_x86_64.bin и файл конфигурации base.properties.

  2. Обновите профиль bash, используя следующие сведения, относящиеся к Tibero:

    alias ofhome='cd $OPENFRAME_HOME'
alias ulog='cd $OPENFRAME_HOME/log/tmax/ulog'
alias sysjcl='cd $OPENFRAME_HOME/volume_default/SYS1.JCLLIB'
alias sysload='cd $OPENFRAME_HOME/volume_default/SYS1.LOADLIB'
alias sysproc='cd $OPENFRAME_HOME/volume_default/SYS1.PROCLIB'
alias oscsrc='cd $OPENFRAME_HOME/osc/oivp'
alias osisrc='cd $OPENFRAME_HOME/osi/oivp'
alias defvol='cd $OPENFRAME_HOME/volume_default'

  3. Выполните профиль bash:. .bash_profile

  4. Убедитесь, что процессы Tibero запущены. Например:

    ps -ef|grep tbsvr

    База

    Внимание

    Перед установкой убедитесь, что Tibero запущена.

  5. Создайте лицензию на technet.tmaxsoft.com базе OpenFrame, пакетную службу, TACF, лицензии OSC в соответствующей папке:

    cp license.dat /opt/tmaxapp/OpenFrame/core/license/
cp lictjes.dat lictacf.dat licosc.dat $OPENFRAME_HOME/license/

  6. Скачайте двоичный файл base.properties и файлы OpenFrame Base:

    • Измените base.properties файл соответствующим образом с помощью любого текстового редактора:
    OPENFRAME_HOME= <appropriate location for installation> ex. /opt/tmaxapp/OpenFrame TP_HOST_NAME=<your IP Hostname> ex. ofdemo
TP_HOST_IP=<your IP Address> ex. 192.168.96.148
TP_SHMKEY=63481
TP_TPORTNO=6623
TP_UNBLOCK_PORT=6291
TP_NODE_NAME=NODE1
TP_NODE_LIST=NODE1
MASCAT_NAME=SYS1.MASTER.ICFCAT
MASCAT_CREATE=YES
DEFAULT_VOLSER=DEFVOL
VOLADD_DEFINE=YES TSAM_USERNAME=tibero
TSAM_PASSWORD=tmax
TSAM_DATABASE=oframe
DATASET_SHMKEY=63211
DSLOCK_DATA=SYS1.DSLOCK.DATA
DSLOCK_LOG=SYS1.DSLOCK.LOG
DSLOCK_SEQ=dslock_seq.dat
DSLOCK_CREATE=YES
OPENFRAME_LICENSE_PATH=/opt/tmaxapp/license/OPENFRAME TMAX_LICENSE_PATH=/opt/tmaxapp/license/TMAX

  7. Выполните установщик с помощью .base.properties file Например:

    chmod a+x OpenFrame_Base7_0_Linux_x86_64.bin
./OpenFrame_Base7_0_Linux_x86_64.bin -f base.properties

    По завершении отображается сообщение "Завершение установки".

  8. Проверьте структуру каталогов базы OpenFrame с помощью команды ls -ltr. Например:

    ls -ltr

    total 44

drwxrwxr-x. 4 oframe7 oframe7 61 Nov 30 16:57 UninstallerData
drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:57 bin
drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:57 cpm drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:57 data
drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:57 include
drwxrwxr-x. 2 oframe7 oframe7 8192 Nov 30 16:57 lib
drwxrwxr-x. 6 oframe7 oframe7 48 Nov 30 16:57 log
drwxrwxr-x. 2 oframe7 oframe7 6 Nov 30 16:57 profile
drwxrwxr-x. 7 oframe7 oframe7 62 Nov 30 16:57 sample
drwxrwxr-x. 2 oframe7 oframe7 6 Nov 30 16:57 schema
drwxrwxr-x. 2 oframe7 oframe7 6 Nov 30 16:57 temp
drwxrwxr-x. 3 oframe7 oframe7 16 Nov 30 16:57 shared
drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:58 license
drwxrwxr-x. 23 oframe7 oframe7 4096 Nov 30 16:58 core
drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:58 config
drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:58 scripts
drwxrwxr-x. 2 oframe7 oframe7 25 Nov 30 16:58 volume_default

  9. Запустите базу OpenFrame:

    cp /usr/lib/libtermcap.so.2 $TMAXDIR/lib

    Запустите Tmax Server с помощью следующей команды:

    tmboot

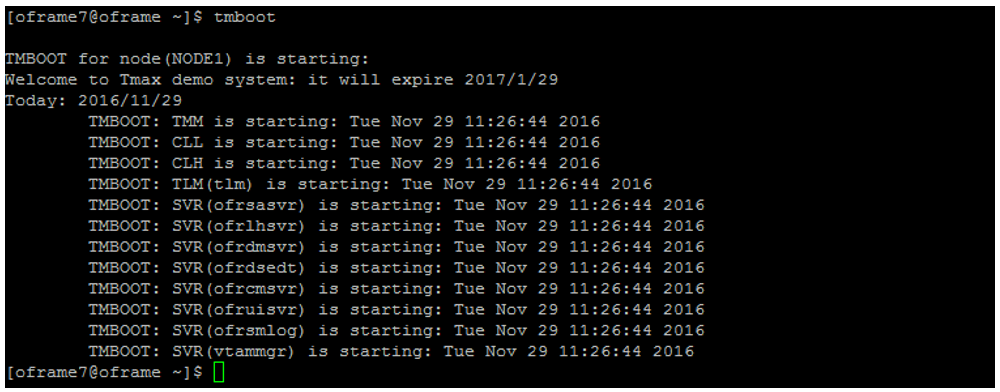

    выходные данные команды tmboot

  10. Убедитесь в готовности состояния процесса, используя команду tmadmin в SI. RDY будет отображаться в столбце состояние для каждого процесса:

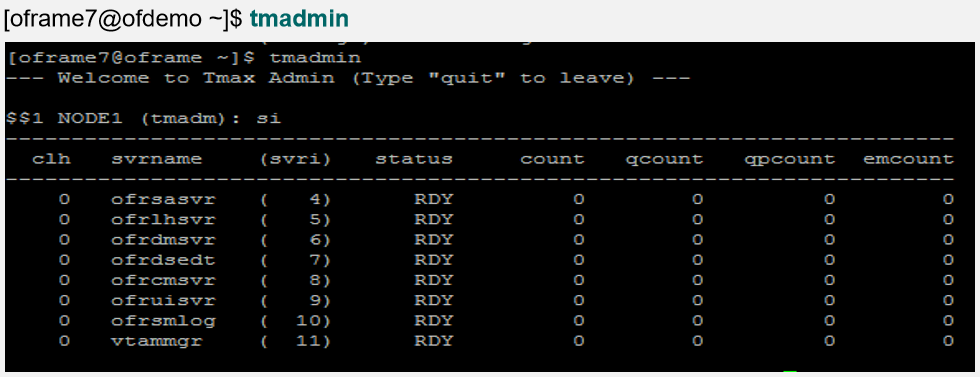

    выходные данные команды tmadmin

  11. Завершите работу базы OpenFrame:

    tmdown

    Do you really want to down whole Tmax? (y : n): y

TMDOWN for node(NODE1) is starting:
TMDOWN: SERVER(ofrsasvr:36) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(ofrdsedt:39) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(vtammgr:43) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(ofrcmsvr:40) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(ofrdmsvr:38) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(ofrlhsvr:37) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(ofruisvr:41) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(ofrsmlog:42) downed: Wed Sep  7 15:37:21 2016
TMDOWN: CLH downed: Wed Sep  7 15:37:21 2016
TMDOWN: CLL downed: Wed Sep  7 15:37:21 2016
TMDOWN: TLM downed: Wed Sep  7 15:37:21 2016
TMDOWN: TMM downed: Wed Sep  7 15:37:21 2016
TMDOWN: TMAX is down

Установка пакетной службы OpenFrame

Пакетная служба OpenFrame состоит из нескольких компонентов, имитирующих пакетные среды мейнфреймов и используемых для выполнения пакетных заданий в Azure.

Установка пакетной службы

  1. Убедитесь, что базовая установка выполнена успешно, а затем убедитесь, что OpenFrame_Batch7_0_Fix2_MVS_Linux_x86_64.bin файл установщика и batch.properties файл конфигурации присутствуют:

  2. Измените файл vi batch.properties с помощью любого текстового редактора.

  3. Измените параметры следующим образом:

    OPENFRAME_HOME = /opt/tmaxapp/OpenFrame
DEFAULT_VOLSER=DEFVOL
TP_NODE_NAME=NODE1
TP_NODE_LIST=NODE1
RESOURCE_SHMKEY=66991
#JOBQ_DATASET_CREATE=YES
#OUTPUTQ_DATASET_CREATE=YES
DEFAULT_JCLLIB_CREATE=YES
DEFAULT_PROCLIB_CREATE=YES
DEFAULT_USERLIB_CREATE=YES
TJES_USERNAME=tibero
TJES_PASSWORD=tmax
TJES_DATABASE=oframe
BATCH_TABLE_CREATE=YES

  4. Для выполнения установщика пакетной службы в командной строке введите:

    ./OpenFrame_Batch7_0_Fix2_MVS_Linux_x86_64.bin -f batch.properties

  5. После завершения установки запустите установленные наборы OpenFrame, введя tmboot в командной строке.

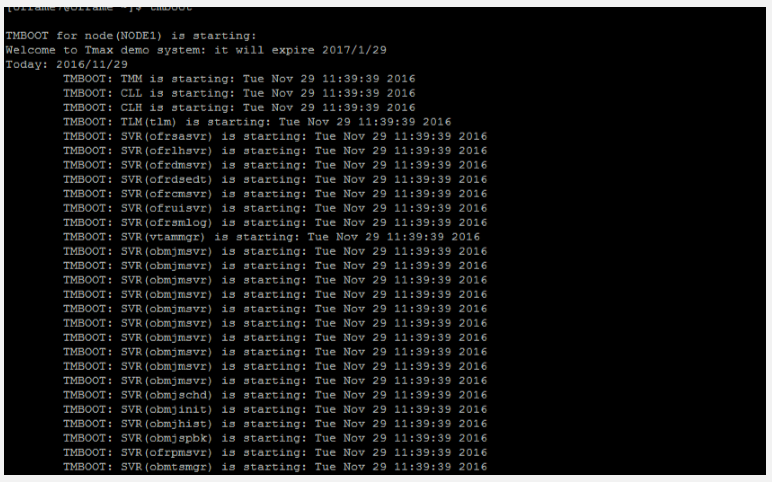

    выходные данные tmboot

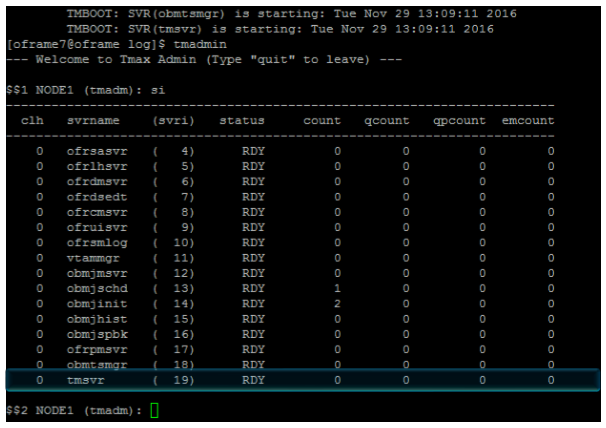

  6. Введите tmadmin в командной строке, чтобы проверить выполнение процесса OpenFrame.

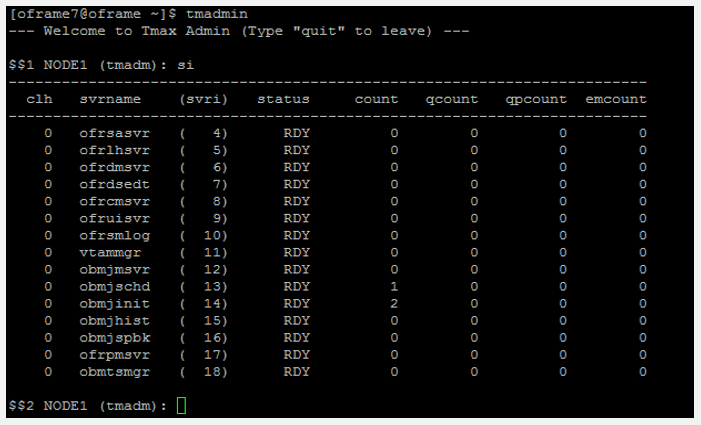

    Экран администратора Tmax

  7. Выполните следующие команды:

    $$2 NODE1 (tmadm): quit
ADM quit for node (NODE1)

  8. Для запуска и завершения работы пакетной службы используйте команду tmdown:

    tmdown

    Do you really want to down whole Tmax? (y : n): y

TMDOWN for node(NODE1) is starting:
TMDOWN: SERVER(ofrsasvr:36) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:44) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(vtammgr: 43) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofrcmsvr:40) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:45) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:46) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofrdmsvr:38) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:47) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofrdsedt:39) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjschd:54) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjinit:55) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:48) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjspbk:57) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:49) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:50) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:51) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofrlhsvr:37) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:52) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:53) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjhist:56) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofruisvr:41) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmtsmgr:59) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofrpmsvr:58) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofrsmlog:42) downed: Wed Sep  7 16:01:46 2016
TMDOWN: CLL downed: Wed Sep  7 16:01:46 2016
TMDOWN: TLM downed: Wed Sep  7 16:01:46 2016
TMDOWN: CLH downed: Wed Sep  7 16:01:46 2016
TMDOWN: TMM downed: Wed Sep  7 16:01:46 2016
TMDOWN: TMAX is down

Установка TACF

Диспетчер TACF — это модуль службы OpenFrame, который управляет доступом пользователей к системам и ресурсам через службу безопасности RACF.

Установка TACF

  1. Убедитесь, что файл конфигурации установщика OpenFrame_Tacf7_0_Fix2_Linux_x86_64.bin и файл конфигурации tacf.properties присутствуют.

  2. Убедитесь, что пакетная установка выполнена успешно, а затем измените файл tacf.properties с помощью любого текстового редактора.

  3. Измените параметры TACF:

    OPENFRAME_HOME=/opt/tmaxapp/OpenFrame
USE_OS_AUTH=NO
TACF_USERNAME=tibero
TACF_PASSWORD=tmax
TACF_DATABASE=oframe
TACF_TABLESPACE=TACF00
TACF_TABLE_CREATE=YES

  4. После завершения установщика TACF примените переменные среды TACF. В командной строке введите:

    source ~/.bash_profile

  5. Выполните установщик TACF. В командной строке введите:

    ./OpenFrame_Tacf7_0_Fix2_Linux_x86_64.bin -f tacf.properties

    Выходные данные выглядят примерно так:

    Wed Dec 07 17:36:42 EDT 2016
Free Memory: 18703 kB
Total Memory: 28800 kB

4 Command Line Args:
0:  -f 1:  tacf.properties
2:  -m
3:  SILENT
java.class.path:
/tmp/install.dir.41422/InstallerData
/tmp/install.dir.41422/InstallerData/installer.zip
ZGUtil.CLASS_PATH:
/tmp/install.dir.41422/InstallerData
tmp/install.dir.41422/InstallerData/installer.zip
sun.boot.class.path:
/tmp/install.dir.41422/Linux/resource/jre/lib/resources.jar /tmp/install.dir.41422/Linux/resource/jre/lib/rt.jar /tmp/install.dir.41422/Linux/resource/jre/lib/sunrsasign.jar /tmp/install.dir.41422/Linux/resource/jre/lib/jsse.jar /tmp/install.dir.41422/Linux/resource/jre/lib/jce.jar /tmp/install.dir.41422/Linux/resource/jre/lib/charsets.jar /tmp/install.dir.41422/Linux/resource/jre/lib/jfr.jar /tmp/install.dir.41422/Linux/resource/jre/classes

  6. В командной строке введите команду tmboot, чтобы перезапустить OpenFrame. Выходные данные выглядят примерно так:

    TMBOOT for node(NODE1) is starting:
Welcome to Tmax demo system: it will expire 2016/11/4
Today: 2016/9/7
TMBOOT: TMM is starting: Wed Sep  7 17:48:53 2016
TMBOOT: CLL is starting: Wed Sep  7 17:48:53 2016
TMBOOT: CLH is starting: Wed Sep  7 17:48:53 2016
TMBOOT: TLM(tlm) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrsasvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrlhsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrdmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrdsedt) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrcmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofruisvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrsmlog) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(vtammgr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjschd) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjinit) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjhist) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjspbk) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrpmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmtsmgr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(tmsvr) is starting: Wed Sep  7 17:48:53 2016

  7. Убедитесь в готовности состояния процесса, используя tmadmin в команде si. Например:

    tmadmin

    В столбце состояние отобразится RDY:

    RDY в столбце

  8. Выполните следующие команды в терминале Bash:

    $$2 NODE1 (tmadm): quit

    DM quit for node (NODE1)

```bash
tacfmgr

```output
Input USERNAME  : ROOT
Input PASSWORD  : SYS1

TACFMGR: TACF MANAGER START!!!
QUIT TACFMGR: TACF MANAGER END!!!

    tmdow

  9. Завершите работу сервера с помощью команды tmdown. Выходные данные выглядят примерно так:

    tmdown

    Do you really want to down whole Tmax? (y : n): y

TMDOWN for node(NODE1) is starting:
TMDOWN: SERVER(ofrlhsvr:37) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(ofrdsedt:39) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmjschd:54) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmjmsvr:47) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmjmsvr:48) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(ofrdmsvr:38) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmjmsvr:50) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmjhist:56) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(ofrsasvr:36) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(ofrcmsvr:40) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmjspbk:57) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(tmsvr:60) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(ofrpmsvr:58) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmtsmgr:59) downed: Wed Sep  7 17:50:50 2016
TMDOWN: CLL downed: Wed Sep  7 17:50:50 2016
TMDOWN: CLH downed: Wed Sep  7 17:50:50 2016
TMDOWN: TLM downed: Wed Sep  7 17:50:50 2016
TMDOWN: TMM downed: Wed Sep  7 17:50:50 2016
TMDOWN: TMAX is down

Установка ProSort

ProSort — это служебная программа, используемая в пакетных транзакциях для сортировки данных.

Установка ProSort

  1. Убедитесь, что пакетная установка выполнена успешно, а затем убедитесь, что файл установщика prosort-bin-prosort_2sp3-linux64-2123-opt.tar.gz присутствует.

  2. Выполните установщик с помощью файла properties. В командной строке введите:

    tar -zxvf prosort-bin-prosort_2sp3-linux64-2123-opt.tar.gz

  3. Переместите каталог ProSort в домашнюю папку. В командной строке введите:

    mv prosort /opt/tmaxapp/prosort

  4. Создайте подкаталог лицензии и скопируйте в него файл лицензии. Например:

    cd /opt/tmaxapp/prosort
mkdir license
cp /opt/tmaxsw/oflicense/prosort/license.xml /opt/tmaxapp/prosort/license

  5. Измените bash.profile его с помощью любого текстового редактора, обновите его следующим образом:

    #       PROSORT

PROSORT_HOME=/opt/tmaxapp/prosort
PROSORT_SID=gbg
PATH=$PATH:$PROSORT_HOME/bin LD_LIBRARY_PATH=$PROSORT_HOME/lib:$LD_LIBRARY_PATH LIBPATH$PROSORT_HOME/lib:$LIBPATH
export PROSORT_HOME PROSORT_SID
PATH LD_LIBRARY_PATH LIBPATH
PATH=$PATH:$OPENFRAME_HOME/shbin
export PATH

  6. Чтобы выполнить профиль bash, в командной строке введите: . .bash_profile

  7. Создайте файл конфигурации . Например:

    cd /opt/tmaxapp/prosort/config
./gen_tip.sh

    Using PROSORT_SID "gbg"
 /home/oframe7/prosort/config/gbg.tip generated

  8. Создайте символьную ссылку. Например:

    cd /opt/tmaxapp/OpenFrame/util/
ln -s DFSORT SORT

  9. Проверьте установку ProSort, выполнив команду prosort -h. Например:

    prosort -h

    Usage: prosort [options] [sort script files]
options ------
-h             Display this information
-v             Display version information
-s             Display state information
-j             Display profile information
-x             Use SyncSort compatible mode

Установка OFCOBOL

OFCOBOL — это компилятор OpenFrame, который интерпретирует программы COBOL мейнфрейма.

Установка OFCOBOL

  1. Убедитесь, что установка пакетной службы или сети выполнена успешно, а затем убедитесь, что OpenFrame_COBOL3_0_40_Linux_x86_64.bin файл установщика присутствует.

  2. Для выполнения установщика OFCOBOL в командной строке введите:

    ./OpenFrame_COBOL3_0_40_Linux_x86_64.bin

  3. Ознакомьтесь с лицензионным соглашением и нажмите Enter, чтобы продолжить.

  4. Примите лицензионное соглашение. После завершения установки появится следующее:

    Choose Install Folder
--------------------
Where would you like to install?
Default Install Folder: /home/oframe7/OFCOBOL

ENTER AN ABSOLUTE PATH, OR PRESS <ENTER> TO ACCEPT THE DEFAULT : /opt/tmaxapp/OFCOBOL

INSTALL FOLDER IS: /opt/tmaxapp/OFCOBOL
IS THIS CORRECT? (Y/N): Y[oframe7@ofdemo ~]$ vi .bash_profile

============================================================================ Installing...
------------
[==================|==================|==================|==================]
[------------------|------------------|------------------|------------------]

=============================================================================== Installation Complete
--------------------
Congratulations. OpenFrame_COBOL has been successfully installed
PRESS <ENTER> TO EXIT THE INSTALLER

  5. Измените файл профиля Bash (bash_profile) с помощью любого текстового редактора и убедитесь, что обновлено переменными OFCOBOL.

  6. Выполните профиль bash. В командной строке введите:

     source ~/.bash_profile

  7. Скопируйте лицензию OFCOBOL в установленную папку. Например:

    mv licofcob.dat $OFCOB_HOME/license

  8. Измените файл конфигурации OpenFrame $OPENFRAME_HOME/config/tjclrun.conf с помощью любого текстового редактора. Например:

    • Так выглядит раздел SYSLIB до изменения:
    [SYSLIB] BIN_PATH=${OPENFRAME_HOME}/bin:${OPENFRAME_HOME}/util:${COBDIR}/bin:/usr/local/bin:/bin LIB_PATH=${OPENFRAME_HOME}/lib:${OPENFRAME_HOME}/core/lib:${TB_HOME}/client/lib:${COBDIR}/lib:/ usr/lib:/lib:/lib/i686:/usr/local/lib:${PROSORT_HOME}/lib:/opt/FSUNbsort/lib
    • Так выглядит раздел SYSLIB после изменения:
    [SYSLIB] BIN_PATH=${OPENFRAME_HOME}/bin:${OPENFRAME_HOME}/util:${COBDIR}/bin:/usr/local/bin:/bin LIB_PATH=${OPENFRAME_HOME}/lib:${OPENFRAME_HOME}/core/lib:${TB_HOME}/client/lib:${COBDIR}/lib:/ usr/lib:/lib:/lib/i686:/usr/local/lib:${PROSORT_HOME}/lib:/opt/FSUNbsort/lib :${ODBC_HOME}/lib
:${OFCOB_HOME}/lib

  9. Просмотрите OpenFrame_COBOL_InstallLog.log файл в vi и убедитесь, что ошибки отсутствуют. Например:

    cat $OFCOB_HOME/UninstallerData/log/OpenFrame_COBOL_InstallLog.log

    ……..
Summary
------
Installation: Successful.
131 Successes
0 Warnings
0 NonFatalErrors
0 FatalError

  10. Используйте команду ofcob --version и проверьте номер версии, чтобы убедиться в выполнении установки. Например:

    ofcob --version

    OpenFrame COBOL Compiler 3.0.54
CommitTag:: 645f3f6bf7fbe1c366a6557c55b96c48454f4bf

  11. Перезагрузите OpenFrame с помощью команды tmdown/tmboot.

Установка OFASM

OFASM — это компилятор OpenFrame, который интерпретирует программы сборщика мейнфрейма.

Установка OFASM

  1. Убедитесь, что установка пакетной службы или сети выполнена успешно, а затем убедитесь, что OpenFrame_ASM3_0_Linux_x86_64.bin файл установщика присутствует.

  2. Выполните установщик. Например:

    ./OpenFrame_ASM3_0_Linux_x86_64.bin

  3. Ознакомьтесь с лицензионным соглашением и нажмите Enter, чтобы продолжить.

  4. Примите лицензионное соглашение.

  5. Убедитесь, что профиль bash обновлен с помощью переменных OFASM. Например:

    source .bash_profile
ofasm --version

    # TmaxSoft OpenFrameAssembler v3 r328
(3ff35168d34f6e2046b96415bbe374160fcb3a34)

    cat .bash_profile

    # OFASM ENV
export OFASM_HOME=/opt/tmaxapp/OFASM
export OFASM_MACLIB=$OFASM_HOME/maclib/free_macro
export PATH="${PATH}:$OFASM_HOME/bin:"
export LD_LIBRARY_PATH="./:$OFASM_HOME/lib:$LD_LIBRARY_PATH"

  6. Откройте файл конфигурации OpenFrame $OPENFRAME_HOME/config/tjclrun.conf с помощью любого текстового редактора и измените его следующим образом:

    • Так выглядит раздел [SYSLIB] до изменения:
    [SYSLIB] BIN_PATH=${OPENFRAME_HOME}/bin:${OPENFRAME_HOME}/util:${COBDIR}/bin:/usr/local/bin:/bi n:${OPENFRAME_HOME}/volume_default/SYS1.LOADLIB LIB_PATH=${OPENFRAME_HOME}/lib:${OPENFRAME_HOME}/core/lib:${TB_HOME}/client/lib:${CO BDIR}/lib:/usr/lib:/lib:/lib/i686:/usr/local/lib:${PROSORT_HOME}/lib:/opt/FSUNbsort/lib:${OFCOB_HOM E}/lib:${ODBC_HOME}/lib:${OFPLI_HOME}/lib
    • Так выглядит раздел [SYSLIB] после изменения:
    [SYSLIB] BIN_PATH=${OPENFRAME_HOME}/bin:${OPENFRAME_HOME}/util:${COBDIR}/bin:/usr/local/bin:/bi n:${OPENFRAME_HOME}/volume_default/SYS1.LOADLIB LIB_PATH=${OPENFRAME_HOME}/lib:${OPENFRAME_HOME}/core/lib:${TB_HOME}/client/lib:${CO BDIR}/lib:/usr/lib:/lib:/lib/i686:/usr/local/lib:${PROSORT_HOME}/lib:/opt/FSUNbsort/lib:${OFCOB_HOM E}/lib:${ODBC_HOME}/lib:${OFPLI_HOME}/lib:${OFASM_HOME}/lib

  7. OpenFrame_ASM_InstallLog.log Проверьте файл и убедитесь, что ошибки отсутствуют. Например:

    cat $OFASM_HOME/UninstallerData/log/OpenFrame_ASM_InstallLog.log

    ……..
Summary
------

Installation: Successful.

55 Successes
0 Warnings
0 NonFatalErrors
0 FatalErrors

  8. Перезагрузите OpenFrame, выполнив одну из следующих команд:

    tmdown / tmboot

    — или —

    oscdown / oscboot

Установка OSC

OSC — это среда OpenFrame, аналогичная IBM CICS, которая поддерживает высокоскоростные транзакции OLTP и другие функции управления.

Установка OSC

  1. Убедитесь, что базовая установка выполнена успешно, а затем убедитесь, что OpenFrame_OSC7_0_Fix2_Linux_x86_64.bin файл конфигурации установщика и файл конфигурации osc.properties присутствуют.

  2. Измените следующие параметры в osc.properties файле:

    OPENFRAME_HOME=/opt/tmaxapp/OpenFrame OSC_SYS_OSC_NCS_PATH=/opt/tmaxapp/OpenFrame/temp/OSC_NCS OSC_APP_OSC_TC_PATH=/opt/tmaxapp/OpenFrame/temp/OSC_TC

  3. Выполните установщик с помощью файла properties, как показано ниже:

    chmod a+x OpenFrame_OSC7_0_Fix2_Linux_x86_64.bin
./OpenFrame_OSC7_0_Fix2_Linux_x86_64.bin -f osc.properties

    По окончании появится сообщение "Установка завершена".

  4. Убедитесь, что профиль bash обновлен с помощью переменных OSC.

  5. Просмотрите OpenFrame_OSC7_0_Fix2_InstallLog.log файл. Должно отобразиться примерно следующее:

    Summary
------
Installation: Successful.

233 Successes
0 Warnings
0 NonFatalErrors
0 FatalError

  6. Измените файл конфигурации с помощью любого текстового $OPENFRAME_HOME/config/ofsys.seq редактора. В разделах #БАЗА и #ПАКЕТНАЯ СЛУЖБА измените параметры, как показано ниже.

    Before changes
#BASE
ofrsasvr
ofrlhsvr
ofrdmsvr
ofrdsedt
ofrcmsvr
ofruisvr
ofrsmlog
vtammgr
TPFMAGENT

#BATCH
#BATCH#obmtsmgr
#BATCH#ofrpmsvr
#BATCH#obmjmsvr
#BATCH#obmjschd
#BATCH#obmjinit
#BATCH#obmjhist
#BATCH#obmjspbk
#TACF #TACF#tmsvr

After changes 	#BATCH
#BASE          obmtsmgr
ofrsasvr       ofrpmsvr
ofrlhsvr       obmjmsvr
ofrdmsvr       obmjschd
ofrdsedt       obmjinit
ofrcmsvr       obmjhist
ofruisvr       obmjspbk
ofrsmlog
vtammgr        #TACF
TPFMAGENT      tmsvr

  7. Скопируйте файл лицензии. Например:

    cp /home/oframe7/oflicense/ofonline/licosc.dat $OPENFRAME_HOME/license
cd $OPENFRAME_HOME/license
ls -l

    -rwxr-xr-x. 1 oframe mqm 80 Sep 12 01:37 licosc.dat
-rwxr-xr-x. 1 oframe mqm 80 Sep  8 09:40 lictacf.dat
-rwxrwxr-x. 1 oframe mqm 80 Sep  3 11:54 lictjes.da

  8. Чтобы запустить и завершить работу OSC, инициализируйте общую память области CICS, введя osctdlinit OSCOIVP1 в командной строке.

  9. Выполните команду oscboot, чтобы загрузить OSC. Выходные данные выглядят примерно так:

    OSCBOOT : pre-processing       [ OK ]

TMBOOT for node(NODE1) is starting:
Welcome to Tmax demo system: it will expire 2016/11/4
Today: 2016/9/12
     TMBOOT: TMM is starting: Mon Sep 12 01:40:25 2016
     TMBOOT: CLL is starting: Mon Sep 12 01:40:25 2016
     TMBOOT: CLH is starting: Mon Sep 12 01:40:25 2016
     TMBOOT: TLM(tlm) is starting: Mon Sep 12 01:40:25 2016

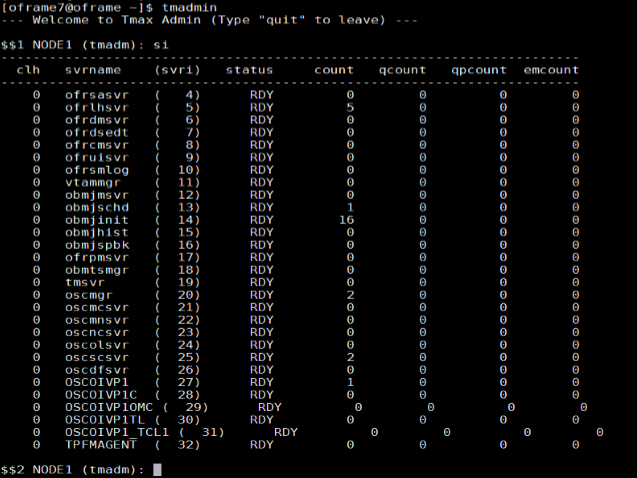

  10. Убедитесь в готовности состояния процесса, используя команду tmadmin в SI. Все процессы должны отображать RDY в столбце Состояние.

    Процессы, отображающие RDY

  11. Завершите работу OSC с помощью команды oscdown.

Установка JEUS

JEUS (Java Enterprise User Solution) предоставляет уровень представления сервера веб-приложений OpenFrame.

Перед установкой JEUS установите пакет Apache Ant, который предоставляет библиотеки и средства командной строки, необходимые для установки JEUS.

Установка Apache Ant

  1. Скачайте двоичный файл Ant с помощью команды wget. Например:

    wget http://apache.mirror.cdnetworks.com/ant/binaries/apacheant-1.9.7-bin.tar.gz

  2. С помощью служебной программы tar извлеките двоичный файл и переместите его в соответствующее расположение. Например:

    tar -xvzf apache-ant-1.9.7-bin.tar.gz

  3. Для повышения эффективности создайте символьную ссылку:

    ln -s apache-ant-1.9.7 ant

  4. Откройте профиль ~/.bash_profile Bash с помощью любого текстового редактора и обновите его следующими переменными:

    # Ant ENV
export ANT_HOME=$HOME/ant
export PATH=$HOME/ant/bin:$PATH

  5. Примените измененную переменную среды. Например:

    source ~/.bash_profile

Установка JEUS

  1. Извлеките установщик с помощью служебной tar программы. Например:

    mkdir jeus7
tar -zxvf jeus704.tar.gz -C jeus7

  2. Перейдите jeus7/setup в каталог (или используйте параметр JEUS для собственной среды). Например:

    cd jeus7/setup/

  3. Выполните ant clean-all перед использованием сборки. Выходные данные выглядят примерно так:

    Buildfile: /home/oframe7jeus7/setup/build.xml

clean-bin:
delete-domain:
[echo] Deleting a domain configuration: domain = jeus_domain
delete-nodesxml:
clean-config:
clean-all:
BUILD SUCCESSFUL
Total time: 0 seconds

  4. Создайте резервную копию domain-config-template.properties файла. Например:

    cp domain-config-template.properties domain-configtemplate.properties.bkp

  5. Откройте файл domain-config-template.properties с помощью любого текстового редактора и измените его jeus.password=jeusadmin nodename=Tmaxsoft на jeus.password=tmax1234 nodename=ofdemo

  6. Выполните команду ant install, чтобы создать JEUS.

  7. ~/.bash_profile Обновите файл с помощью переменных JEUS, как показано ниже.

    # JEUS ENV
export JEUS_HOME=/opt/tmaxui/jeus7 PATH="/opt/tmaxui/jeus7/bin:/opt/tmaxui/jeus7/lib/system:/opt/tmaxui/jeus7/webserver/bin:$ {PATH}"
export PATH

  8. Выполните профиль bash. Например:

    . .bash_profile

  9. Необязательно. Создайте псевдоним для простого завершения работы и загрузки компонентов JEUS, используя следующие команды:

    # JEUS alias

alias dsboot='startDomainAdminServer -domain jeus_domain -u administrator -p jeusadmin'
alias msboot='startManagedServer -domain jeus_domain -server server1 -u administrator -p jeusadmin'
alias msdown=`jeusadmin -u administrator -p tmax1234 "stop-server server1"'
alias dsdown=`jeusadmin -domain jeus_domain -u administrator -p tmax1234 "local-shutdown"'

  10. Чтобы проверить установку, запустите сервер администратора домена, как показано ниже.

    startDomainAdminServer -domain jeus_domain -u administrator -p jeusadmin

  11. Проверьте веб-вход с помощью синтаксиса:

    http://<IP>:<port>/webadmin/login

    Например, http://192.168.92.133:9736/webadmin/login. Откроется окно входа:

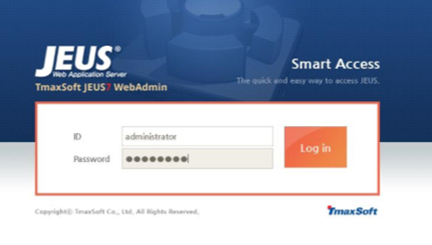

    Экран входа веб-администратора JEUS

    Примечание.

    При возникновении проблем с безопасностью портов откройте порт 9736 или отключите брандмауэр (systemctl stop firewall).

  12. Чтобы изменить имя хоста для server1, щелкните Блокировать и изменить, затем выберите server1. В окне "Сервер" измените имя хоста следующим образом:

    1. Измените Nodename на ofdemo.
    2. Щелкните ОК в правой части окна.
    3. Щелкните Применить изменения в левой нижней части окна и в поле "Описание" введите Изменение имени хоста.

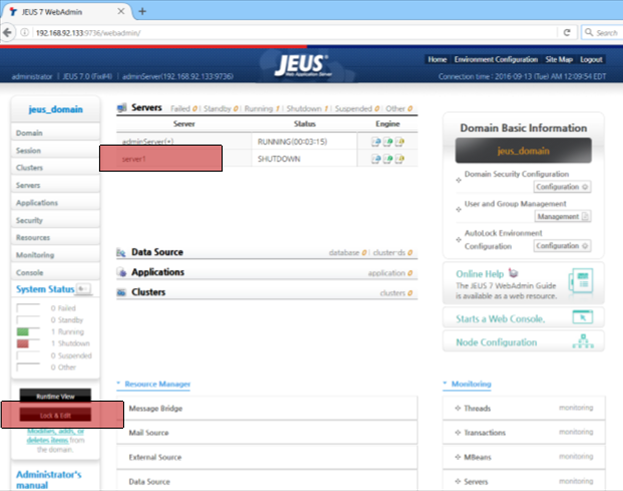

    Экран веб-администратора JEUS

  13. Убедитесь, что конфигурация выполнена успешно на экране подтверждения.

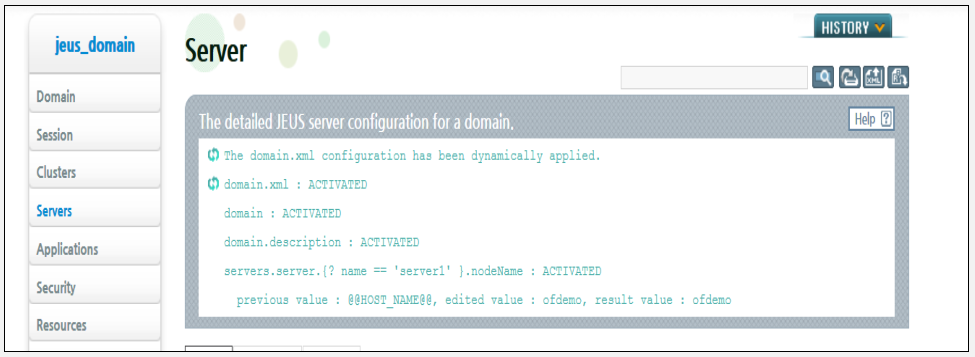

    Экран сервера jeus_domain

  14. Запустите управляемый серверный процесс server1 с помощью следующей команды:

    startManagedServer -domain jeus_domain -server server1 -u administrator -p jeusadmin

Установка OFGW

OFGW — это шлюз OpenFrame, который поддерживает обмен данными между эмулятором терминала 3270 и базой OSI, а также управляет сеансами между эмулятором терминала и OSI.

Установка OFGW

  1. Убедитесь, что JEUS успешно установлен, а затем убедитесь, что файл установщика OFGW7_0_1_Generic.bin присутствует.

  2. Выполните установщик. Например:

    ./OFGW7_0_1_Generic.bin

  3. Для соответствующих запросов используйте следующие расположения:

    • домашний каталог JEUS;
    • имя домена JEUS;
    • имя сервера JEUS;
    • драйвер Tibero;
    • ofdemo идентификатора узла Tmax.

  4. Примите остальные значения по умолчанию, затем нажмите Enter, чтобы выйти из установщика.

  5. Убедитесь, что URL-адрес для OFGW работает должным образом:

    Type URL
http://192.168.92.133:8088/webterminal/ and press enter
 < IP >               :8088/webterminal/

    Появится следующий экран:

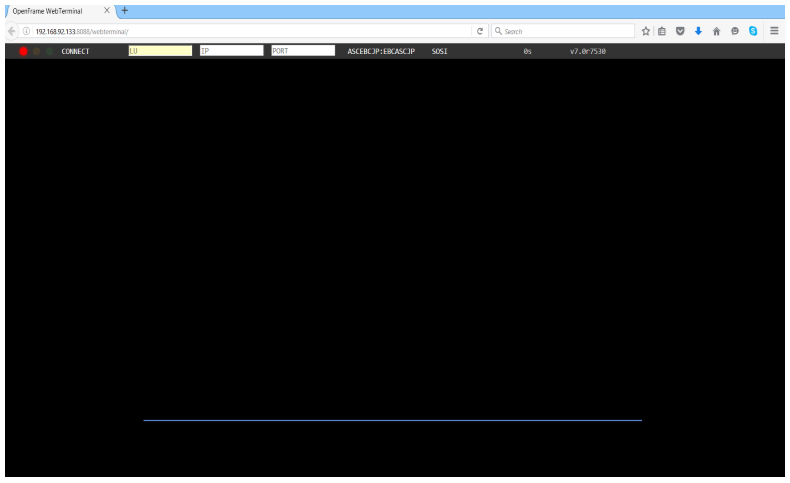

    Веб-терминал OpenFrame

Установка OFManager

OFManager предоставляет функции операций и управления для OpenFrame в веб-среде.

Установка OFManager

  1. Убедитесь, что файл установщика OFManager7_Generic.bin присутствует.

  2. Выполните установщик. Например:

    ./OFManager7_Generic.bin

  3. Нажмите ВВОД, чтобы продолжить, затем примите условия лицензионного соглашения.

  4. Выберите папку установки.

  5. Примите значения по умолчанию.

  6. Выберите Tibero в качестве базы данных.

  7. Нажмите ВВОД, чтобы выйти из установщика.

  8. Убедитесь, что URL-адрес для OFManager работает должным образом:

    Type URL http://192.168.92.133:8088/ofmanager and press enter <  IP >  : < PORT >  ofmanager Enter ID:   ROOT
Password: SYS1

Появится начальный экран.

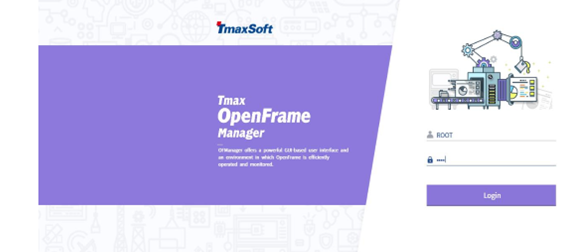

Экран входа в диспетчер Tmax OpenFrame

Это действие завершит установку компонентов OpenFrame.

Следующие шаги

Если вы планируете миграцию мейнфреймов, вам поможет расширяющаяся партнерская экосистема. См. дополнительные сведение о критериях выбора решений от партнеров в статье Platform Modernization Alliance (Альянс модернизации платформы).
