Автоматизация управления определяемыми пользователем маршрутами (UDR) с помощью Диспетчера виртуальной сети Azure

В этой статье представлен обзор управления UDR, почему важно, как это работает, и распространенные сценарии маршрутизации, которые можно упростить и автоматизировать с помощью управления UDR.

Что такое управление UDR?

Диспетчер виртуальной сети Azure позволяет описать желаемое поведение маршрутизации и управлять определяемыми пользователем маршрутами (UDR) для создания и поддержания этого поведения. Определяемые пользователем маршруты решают необходимость автоматизации и упрощения управления поведением маршрутизации. В настоящее время вы вручную создаете маршруты, определяемые пользователем, или используете пользовательские скрипты. Однако эти методы подвержены ошибкам и чрезмерно сложным. Вы можете использовать управляемый Azure концентратор в Виртуальной глобальной сети. Этот параметр имеет определенные ограничения (например, невозможность настраивать концентратор и отсутствие поддержки IPV6), которые, возможно, не относятся к вашей организации. С помощью управления UDR в диспетчере виртуальных сетей у вас есть централизованный концентратор для управления и поддержания поведения маршрутизации.

Как работает управление UDR?

В диспетчере виртуальных сетей создается конфигурация маршрутизации. В конфигурации вы создаете коллекции правил для описания необходимых UDR (определяемых пользователями маршрутов) для сетевой группы (целевой сети). В коллекции правил маршрутные правила используются для описания требуемой характеристики маршрутизации для подсетей или виртуальных сетей в целевой группе сети. После создания конфигурации необходимо развернуть конфигурацию для ее применения к ресурсам. При развертывании все маршруты хранятся в таблице маршрутов, расположенной в группе ресурсов, управляемой диспетчером виртуальных сетей.

Конфигурации маршрутизации создают маршруты UDR для вас на основе правил, указанных в маршруте. Например, можно указать, что группа периферийных сетей, состоящая из двух виртуальных сетей, обращается к адресу службы DNS через брандмауэр. Ваш сетевой администратор создает маршруты, определяемые пользователем (UDR), чтобы обеспечить такое поведение маршрутизации.

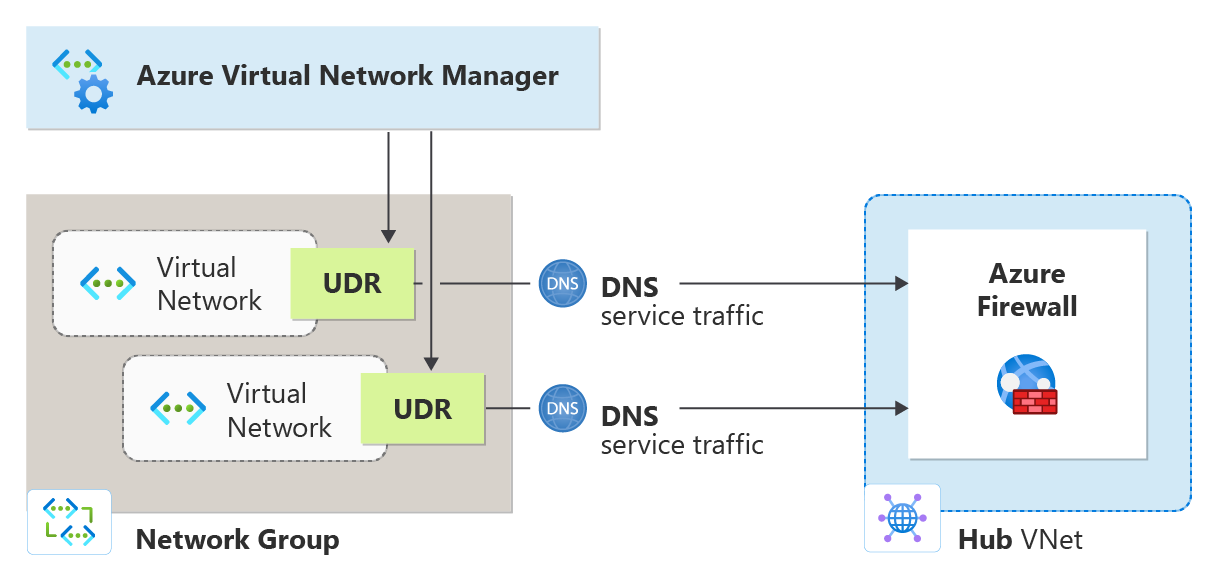

Схема определяемых пользователем правил, применяемых к виртуальным сетям для маршрутизации трафика DNS через брандмауэр.

Конфигурации маршрутизации

Конфигурации маршрутизации — это стандартные блоки управления UDR. Они используются для описания требуемого поведения маршрутизации для сетевой группы. Конфигурация маршрутизации состоит из следующих параметров:

Attribute Description
Имя Имя конфигурации маршрутизации.
Description Описание конфигурации маршрутизации.

Параметры коллекции маршрутов

Коллекция маршрутов состоит из следующих параметров:

Attribute Description
Имя Название коллекции маршрутов.
Включение распространения маршрутов BGP Параметры BGP для коллекции маршрутов.
Целевая сетевая группа Целевая сетевая группа для набора маршрутов.
Правила маршрутизации Правила маршрута, описывающие требуемое поведение маршрутизации для целевой группы сети.

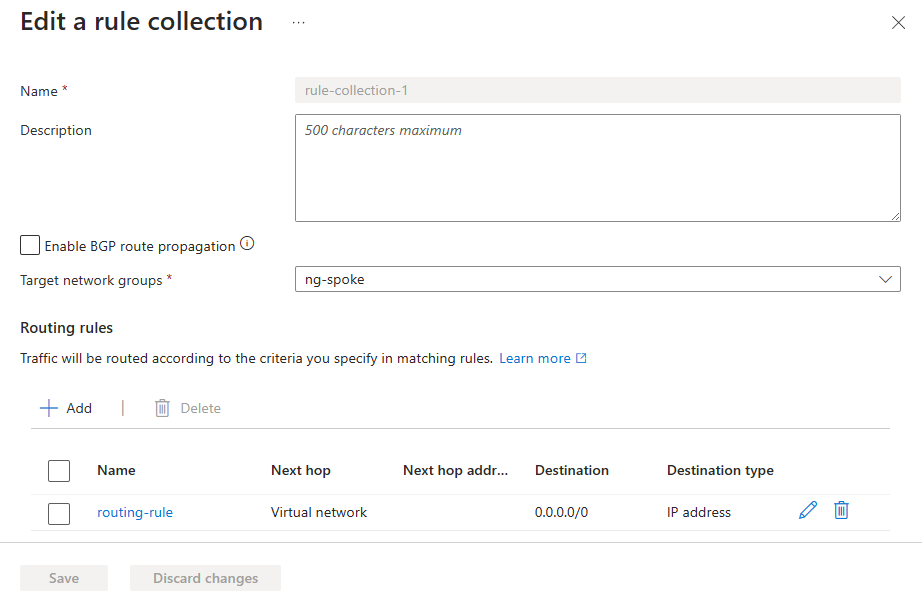

Снимок экрана: настроенная коллекция правил с правилом маршрутизации.

Параметры правила маршрутизации

Каждое правило маршрута состоит из следующих параметров:

Attribute Description
Имя Имя правила маршрута.
Тип назначения
IP-адрес IP-адрес назначения.
Диапазоны IP-адресов назначения или CIDR IP-адрес назначения или диапазон CIDR.
Сервисный тег Идентификатор службы назначения.
Тип следующего прыжка
Шлюз виртуальной сети Шлюз виртуальной сети в качестве следующего прыжка.
Виртуальная сеть Виртуальная сеть в качестве следующего прыжка.
Интернет Интернет как следующий прыжок.
Виртуальный модуль Виртуальное устройство в качестве следующего прыжка.
Адрес следующего прыжка IP-адрес следующего прыжка.

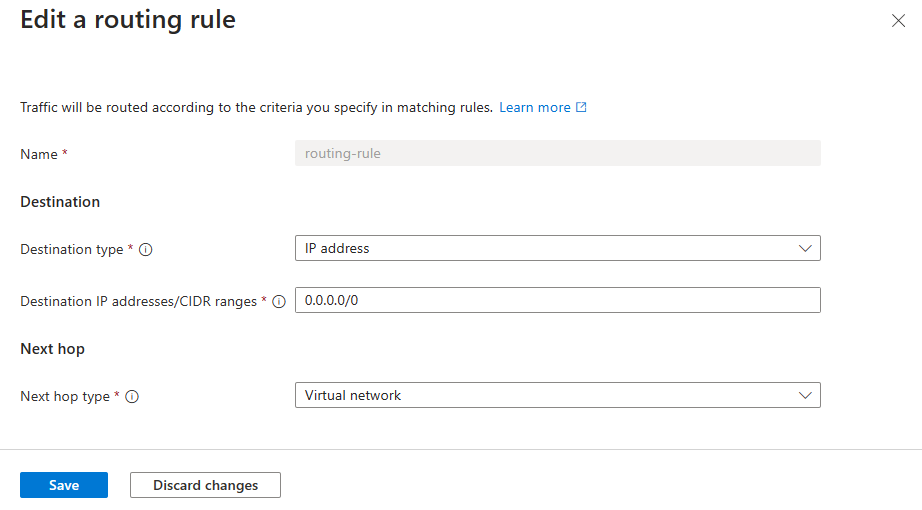

Снимок экрана: настроено правило маршрутизации.

Для каждого типа следующего прыжка обратитесь к используемым маршрутам.

Общие шаблоны назначения для IP-адресов

При создании правил маршрута можно указать тип назначения и адрес. При указании типа назначения в качестве IP-адреса можно указать сведения об IP-адресе. Ниже приведены распространенные шаблоны назначения: ниже приведены распространенные шаблоны назначения.

Назначение трафика Description
Интернет > NVA Для трафика, предназначенного для интернета через сетевое виртуальное устройство, введите 0.0.0.0/0 в качестве назначения в правиле.
Частный трафик > NVA Для трафика, предназначенного для частного пространства через сетевое виртуальное устройство, введите 192.168.0.0/16, 172.16.0.0/12, 40.0.0.0/24, 10.0.0.0/24 в качестве назначения в правиле. Эти точки назначения используют пространство частных IP-адресов RFC1918.
Сетевой топологии спиц > NVA Для трафика, передаваемого между двумя вспомогательными виртуальными сетями, проходящего через сетевое виртуальное устройство, введите CIDR вспомогательных сетей в качестве назначения в правиле.

Используйте брандмауэр Azure как следующий узел

Вы также можете легко выбрать Брандмауэр Azure в качестве следующего прыжка, выбрав импорт частного IP-адреса брандмауэра Azure при создании правила маршрутизации. Затем IP-адрес Брандмауэра Azure используется в качестве следующего узла маршрутизации.

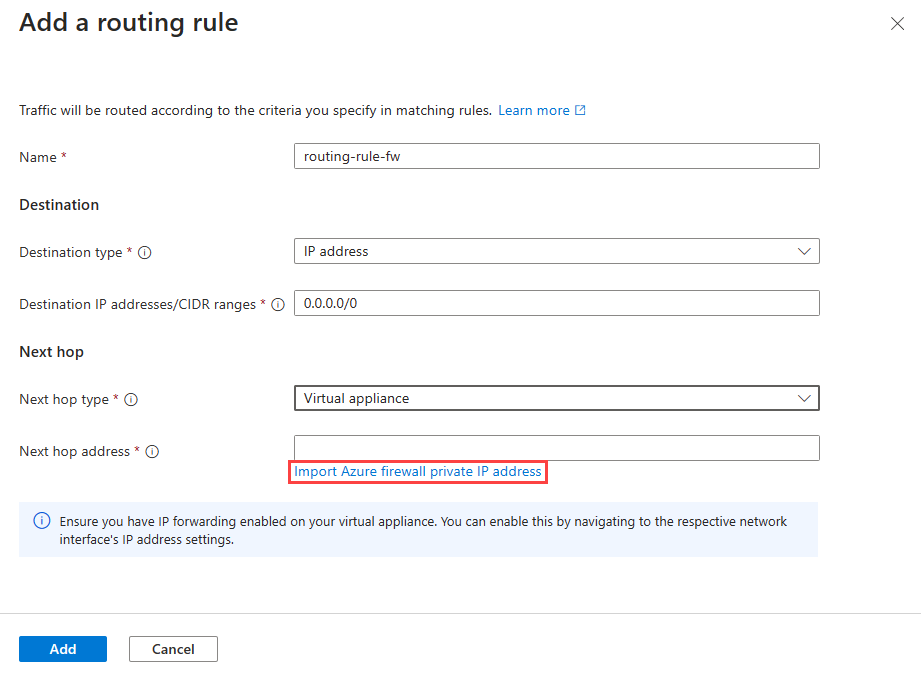

Снимок экрана: правило маршрутизации с параметром Брандмауэр Azure.

Использование более определяемых пользователем маршрутов в одной таблице маршрутов

В управлении UDR диспетчера виртуальных сетей Azure пользователи теперь могут создавать до 1000 определяемых пользователем маршрутов в одной таблице маршрутов по сравнению с традиционным ограничением в 400 маршрутов. Это более высокое ограничение обеспечивает более сложные конфигурации маршрутизации, такие как перенаправление трафика из локальных центров обработки данных через брандмауэр в каждую периферийную виртуальную сеть в топологии концентраторов и периферийных серверов. Эта расширенная возможность особенно полезна для управления проверкой трафика и обеспечением безопасности в крупномасштабных сетевых архитектурах с многочисленными спицами.

В топологии концентратора и периферийной топологии пользователи обычно требуют, чтобы сетевой трафик проверялся или фильтровался брандмауэром, расположенным в центральной виртуальной сети, прежде чем достичь любых периферийных виртуальных сетей. Диспетчер виртуальных сетей Azure поддерживает до 1000 периферийных виртуальных сетей и позволяет настроить таблицу маршрутов, связанную с подсетью шлюза, для включения до 1000 определяемых пользователем маршрутов. Чтобы это настроить, выполните следующие действия.

  1. Создайте экземпляр Диспетчера Виртуальной Сети Azure.
  2. Создайте сетевую группу и включите подсеть шлюза в эту сетевую группу.
  3. Установите конфигурацию маршрутизации и создайте коллекцию правил, задав целевую группу сети как созданную на шаге 2.
  4. Определите правило маршрутизации, добавив адресные пространства периферийных виртуальных сетей. Задайте для следующего прыжка значение "виртуальное устройство" и укажите IP-адрес брандмауэра в качестве адреса следующего прыжка.
  5. Разверните эту конфигурацию маршрутизации в регионе, где находится подсеть шлюза.

Этот метод позволяет таблице маршрутов подсети шлюза размещать до 1000 определяемых пользователем маршрутов. При добавлении новой периферийной виртуальной сети просто включите адресные пространства в существующее правило и повторно разверните конфигурацию маршрутизации.

Распространенные сценарии маршрутизации с помощью управления UDR

Ниже приведены распространенные сценарии маршрутизации, которые можно упростить и автоматизировать с помощью управления UDR.

Сценарии маршрутизации Description
Периферийная сеть —> сетевое виртуальное устройство —> периферийная сеть Используйте этот сценарий для трафика, проходящего между двумя спицевыми виртуальными сетями, соединяющимися через сетевое виртуальное устройство.
Спицевая сеть —> сетевое виртуальное устройство —> конечная точка или служба в центральной сети Используйте этот сценарий для сетевого трафика спицевой сети для конечной точки службы в центральной сети, подключенной через сетевое виртуальное устройство.
Подсеть —> виртуальное сетевое устройство —> подсеть даже в пределах одной виртуальной сети
Вспомогательная сеть —> сетевое виртуальное устройство —> локальная сеть или Интернет Используйте этот сценарий, если у вас есть исходящий интернет-трафик через сетевое виртуальное устройство или локальную сеть, например, в сценариях гибридной сети.
Сеть между концентраторными и спицевыми узлами через сетевые виртуальные устройства в каждом концентраторе
Сеть концентратора и периферийной сети с периферийной сетью в локальной среде должна проходить через сетевое виртуальное устройство.
Шлюз —> виртуальное сетевое устройство —> спицевая сеть

Добавление других виртуальных сетей

При добавлении других виртуальных сетей в группу сети конфигурация маршрутизации автоматически применяется к новой виртуальной сети. Диспетчер сети автоматически обнаруживает новую виртуальную сеть и применяет к ней конфигурацию маршрутизации. При удалении виртуальной сети из группы сети примененная конфигурация маршрутизации автоматически удаляется.

Только что созданные или удаленные подсети обновляют таблицу маршрутов с конечной согласованностью. Время обработки может отличаться в зависимости от объема создания и удаления подсети.

Влияние управления UDR на маршруты и таблицы маршрутов

Ниже приведены влияния управления UDR с помощью диспетчера виртуальной сети Azure на маршруты и таблицы маршрутов:

  • Если существуют конфликтующие правила маршрутизации (правила с тем же назначением, но различные следующие узлы), применяется только одно из конфликтующих правил, а другие игнорируются. Любой из конфликтующих правил может быть выбран случайным образом. Важно отметить, что конфликтующие правила внутри или между коллекциями правил, предназначенными для одной виртуальной сети или подсети, не поддерживаются.
  • При создании правила маршрутизации с тем же назначением, что и существующий маршрут в таблице маршрутов, правило маршрутизации игнорируется.
  • При наличии таблицы маршрутов с существующими UDR Диспетчер виртуальная сеть Azure создает новую управляемую таблицу маршрутов, которая включает как существующие маршруты, так и новые маршруты на основе развернутой конфигурации маршрутизации.
  • Другие определяемые пользователем маршруты, добавленные в таблицу управляемых маршрутов, не затрагиваются и не будут удалены при удалении конфигурации маршрутов. Удаляются только маршруты, созданные диспетчером виртуальных сетей Azure.
  • Если управляемый UDR диспетчера виртуальной сети Azure вручную редактируется в таблице маршрутов, этот маршрут удаляется при удалении конфигурации из региона.
  • Диспетчер виртуальных сетей Azure не влияет на существующие пользовательские маршруты. Он просто добавляет новые UDR к текущим, обеспечивая, что маршрутизация продолжает работать так же, как и сейчас. Кроме того, определяемые пользователем маршрутные таблицы (UDR) для конкретных служб Azure по-прежнему работают вместе с определяемыми пользователем сетевыми диспетчерами, не сталкиваясь с новыми ограничениями.
  • Диспетчер виртуальных сетей Azure требует управляемую группу ресурсов для хранения таблицы маршрутов. Если Политика Azure применяет определенные теги или свойства в группах ресурсов, эти политики должны быть отключены или скорректированы для управляемой группы ресурсов, чтобы предотвратить проблемы с развертыванием. Кроме того, если необходимо удалить эту управляемую группу ресурсов, убедитесь, что удаление происходит перед запуском новых развертываний для ресурсов в той же подписке.
  • Управление UDR позволяет пользователям создавать до 1000 UDR на таблицу маршрутов.

Следующий шаг

Узнайте, как создать определяемые пользователем маршруты в Диспетчере виртуальная сеть Azure.
