Создание концентратора и периферийной топологии в Azure на портале

Из этой статьи вы узнаете, как создать концентратор и периферийную топологию сети с помощью Azure виртуальная сеть Manager. В этой конфигурации вы выбираете виртуальную сеть для работы в качестве концентратора и все периферийные виртуальные сети имеют двунаправленный пиринг только с концентратором по умолчанию. Вы также можете включить прямое подключение между периферийными виртуальными сетями и включить периферийные виртуальные сети для использования шлюза виртуальной сети в концентраторе.

Необходимые компоненты

Создание сетевой группы

В этом разделе показано, как создать группу сети, содержащую виртуальные сети, которые вы используете для топологии сети концентратора и периферийной сети.

Примечание.

В этом руководстве предполагается, что вы создали экземпляр диспетчера сети с помощью краткого руководства .

  1. Перейдите к группе ресурсов rg-learn-eastus-001 и выберите экземпляр диспетчера сети vnm-learn-eastus-001 .

  2. В разделе "Параметры" выберите группы "Сеть". Затем щелкните + Создать.

    Снимок экрана: пустой список сетевых групп и кнопка для создания группы сети.

  3. На панели "Создать сетевую группу" и нажмите кнопку "Создать":

    Параметр Value
    Имя Введите ng-learn-prod-eastus-001.
    Description (Необязательно) Укажите описание этой сетевой группы.
    Тип элемента Выберите виртуальную сеть в раскрывающемся меню.

    и нажмите кнопку "Создать".

    Снимок экрана: панель создания сетевой группы.

  4. Убедитесь, что новая сетевая группа теперь указана на панели "Группы сети".

    Снимок экрана: только что созданная сетевая группа на панели, в которую перечислены группы сети.

Определение членов группы сети

Диспетчер виртуальная сеть Azure позволяет использовать два метода добавления членства в группу сети. Вы можете вручную добавлять виртуальные сети или использовать Политика Azure для динамического добавления виртуальных сетей на основе условий. В этом руководстве описано , как вручную добавить членство. Сведения об определении членства в группах с Политика Azure см. в разделе "Определение членства в группах сети" с помощью Политика Azure.

Добавление виртуальных сетей вручную

Чтобы вручную добавить нужные виртуальные сети для конфигурации сетки в группу сети, выполните следующие действия.

  1. В списке сетевых групп выберите группу сети и выберите " Добавить виртуальные сети " в разделе "Вручную добавить участников " на странице группы сети.

    Снимок экрана: добавление виртуальной сети.

  2. На странице "Добавить участников вручную" выберите все виртуальные сети и нажмите кнопку "Добавить".

    Снимок экрана: страница для добавления виртуальных сетей в сетевую группу.

  3. Чтобы просмотреть членство в группе сети вручную, выберите "Участники группы" на странице "Группа сети" в разделе "Параметры". Снимок экрана: членство в группе в группе.

Создание конфигурации подключения со звездообразной топологией

В этом разделе описано, как создать конфигурацию концентратора и периферийной сети с группой сети, созданной в предыдущем разделе.

  1. Выберите конфигурацию подключения в раскрывающемся меню, чтобы начать создание конфигурации подключения.

    Снимок экрана: раскрывающееся меню конфигурации.

  2. На странице "Основы" введите следующие сведения и нажмите кнопку "Далее: топология>".

    Снимок экрана: страница добавления конфигурации подключения.

    Параметр Значение
    Имя. Введите имя для этой конфигурации.
    Description Необязательный ввод описания о том, что делает эта конфигурация.
  3. На вкладке топологии выберите концентратор и периферийнуютопологию.

    Снимок экрана: экран добавления топологии для концентратора и периферийной топологии.

  4. Установите флажок "Удалить существующие пиринги", если вы хотите удалить все ранее созданные пиринги виртуальной сети между виртуальными сетями в группе сети, определенной в этой конфигурации, и выберите " Выбрать концентратор".

  5. На странице "Выбор концентратора" выберите виртуальную сеть, которая выступает в качестве центральной виртуальной сети и выберите "Выбрать".

    Снимок экрана: выбор списка концентраторов.

  6. Затем нажмите кнопку +Добавить сетевые группы.

  7. На странице "Добавление сетевых групп" выберите группы сети, которые необходимо добавить в эту конфигурацию. Затем нажмите кнопку "Добавить " для сохранения.

  8. Следующие три параметра отображаются рядом с именем группы сети в группах периферийных сетей:

    Снимок экрана: параметры параметров параметров периферийных сетевых групп.

    • Прямое подключение. Выберите включить пиринг в группе сети, если вы хотите установить пиринг между виртуальными сетями в сетевой группе одного региона.
    • Глобальная сетка: выберите включить подключение сетки между регионами , если требуется установить пиринг виртуальной сети для всех виртуальных сетей в группе сети в разных регионах.
    • Шлюз. Выберите "Использовать концентратор в качестве шлюза", если у вас есть шлюз виртуальной сети в виртуальной сети концентратора, которую вы хотите использовать для передачи трафика в локальную среду.

    Выберите параметры, которые необходимо включить для каждой сетевой группы.

  9. Наконец, нажмите кнопку "Проверить и создать">, чтобы создать конфигурацию подключения концентратора и периферийной сети.

Развертывание конфигурации концентратора и периферийной конфигурации

Чтобы эта конфигурация действовала в вашей среде, необходимо развернуть конфигурацию в регионах, где создаются выбранные виртуальные сети.

  1. В разделе Параметры выберите Развертывания, а затем нажмите Развернуть конфигурацию.

  2. На странице "Развертывание конфигурации" выберите следующие параметры:

    Снимок экрана: страница развертывания конфигурации.

    Параметр Значение
    Конфигурации Выберите "Включить конфигурации подключения" в состояние цели.
    Конфигурации подключения Выберите имя конфигурации, созданной в предыдущем разделе.
    Целевые регионы Выберите все регионы, которые применяются к виртуальным сетям, которые выбраны для конфигурации.
  3. Нажмите кнопку "Далее", а затем нажмите кнопку "Развернуть", чтобы завершить развертывание.

    Снимок экрана: сообщение о подтверждении развертывания.

  4. Развертывание отображается в списке для выбранного региона. Развертывание конфигурации может занять несколько минут.

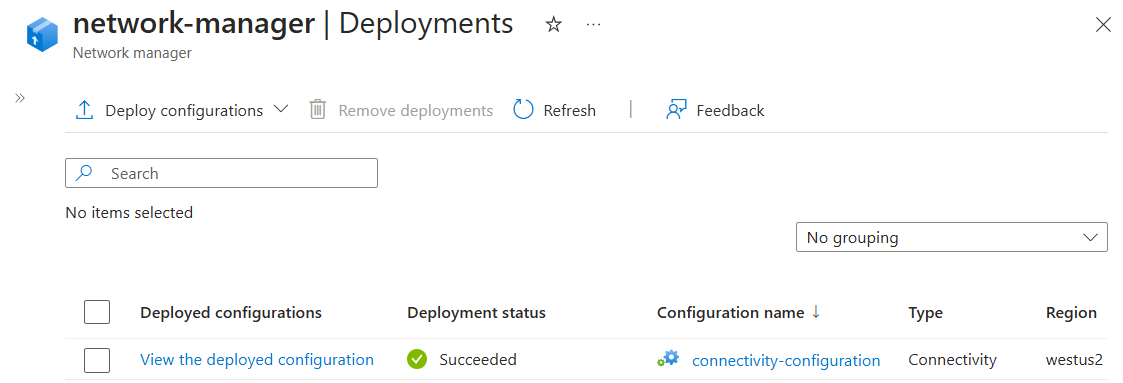

    Снимок экрана: конфигурация в состоянии выполнения.

Примечание.

Если вы используете пиринг и хотите управлять топологией и подключением с помощью Диспетчера виртуальная сеть Azure, вы можете выполнить миграцию без простоя в сеть. Экземпляры диспетчера виртуальных сетей полностью совместимы с уже существующим концентратором и развертыванием периферийной топологии с помощью пиринга. Это означает, что вам не нужно удалять существующие пиринговые подключения между периферийными устройствами и концентратором, так как диспетчер сети автоматически обнаруживает и управляет ими.

Подтверждение развертывания конфигурации

  1. Просмотр примененной конфигурации.

  2. Чтобы проверить прямое подключение между периферийными устройствами, разверните виртуальную машину в каждой виртуальной сети. Затем инициируйте запрос ICMP с одной виртуальной машины на другую.
