Сценарий: изоляция виртуальных сетей

  • Статья

При работе с маршрутизацией виртуальных концентраторов Виртуальной глобальной сети существует несколько доступных сценариев. Цель этого сценария заключается в том, чтобы запретить виртуальным сетям доступ к другим. Это называется изоляцией виртуальных сетей. Дополнительные сведения о маршрутизации виртуальных концентраторов см. в статье О маршрутизации виртуальных концентраторов.

Конструирование

В этом сценарии рабочая нагрузка в определенной виртуальной сети остается изолированной и не может взаимодействовать с другими виртуальными сетями. Но виртуальные сети должны охватывать все ветви (VPN, ER и VPN пользователя). Чтобы определить требуемое количество таблиц маршрутизации, вы можете создать матрицу подключения. В этом сценарии матрица будет выглядеть в виде таблицы, в которой каждая ячейка отражает, может ли источник (строка) обмениваться данными с назначением (столбец):

Исходный тип Кому Виртуальные сети Ветви
Виртуальные сети → Прямой доступ Прямой доступ
Ветви → Прямой доступ Прямой доступ

Каждая ячейка в предыдущей таблице описывает, взаимодействует ли соединение Виртуальной глобальной сети (сторона потока "от", заголовки строк) с префиксом назначения (сторона потока "до", заголовки столбцов, выделенные курсивом). В этом сценарии отсутствуют брандмауэры или сетевые виртуальные модули, поэтому обмен данными осуществляется напрямую через Виртуальную глобальную сеть (следовательно, слово "Direct" в таблице).

Эта матрица подключения представляет два различных шаблона строк, которые переводятся в две таблицы маршрутизации. Виртуальная глобальная сеть уже имеет таблицу маршрутов по умолчанию, поэтому нам потребуется другая таблица маршрутов. В этом примере мы назовем таблицу маршрутов RT_VNET.

Виртуальные сети будут связаны с этой таблицей маршрутизации RT_VNET. Так как им требуется подключение к ветвям, ветви должны распространяться на RT_VNET (в противном случае виртуальные сети не будут изучать префиксы ветвей). Так как ветви всегда связаны с таблицей маршрутов по умолчанию, виртуальные сети необходимо распространить на таблицу маршрутов по умолчанию. В результате будет получен окончательный проект:

  • Виртуальные сети:
    • Идентификатор связанной таблицы маршрутизации RT_VNET
    • Распространение на таблицы маршрутизации: по умолчанию
  • Ветви:
    • Идентификатор связанной таблицы маршрутизации Default
    • Распространение на таблицы маршрутизации: RT_VNET и по умолчанию

Обратите внимание, так как только ветви распространяются на таблицу маршрутизации RT_VNET, это будут только те префиксы, которые будут выучены виртуальными сетями, а не префиксы других виртуальных сетей.

Дополнительные сведения о маршрутизации виртуальных концентраторов см. в статье О маршрутизации виртуальных концентраторов.

Рабочий процесс

Чтобы настроить этот сценарий, учтите следующие шаги:

  1. Создайте пользовательскую таблицу маршрутизации в каждом концентраторе. В этом примере используется таблица маршрутизации RT_VNet. Сведения о создании таблицы маршрутизации см. в статье Как настроить маршрутизацию виртуальных концентраторов. Дополнительные сведения о таблицах маршрутизации см. в статье О маршрутизации виртуальных концентраторов.

  2. При создании таблицы маршрутизации RT_VNet настройте следующие параметры:

    • Ассоциация. Выберите виртуальные сети, которые необходимо изолировать.
    • Распространение. Выберите параметр для ветвей, подразумевающий, что подключения ветви (VPN/ER/P2S) распространяют маршруты в эту таблицу маршрутов.

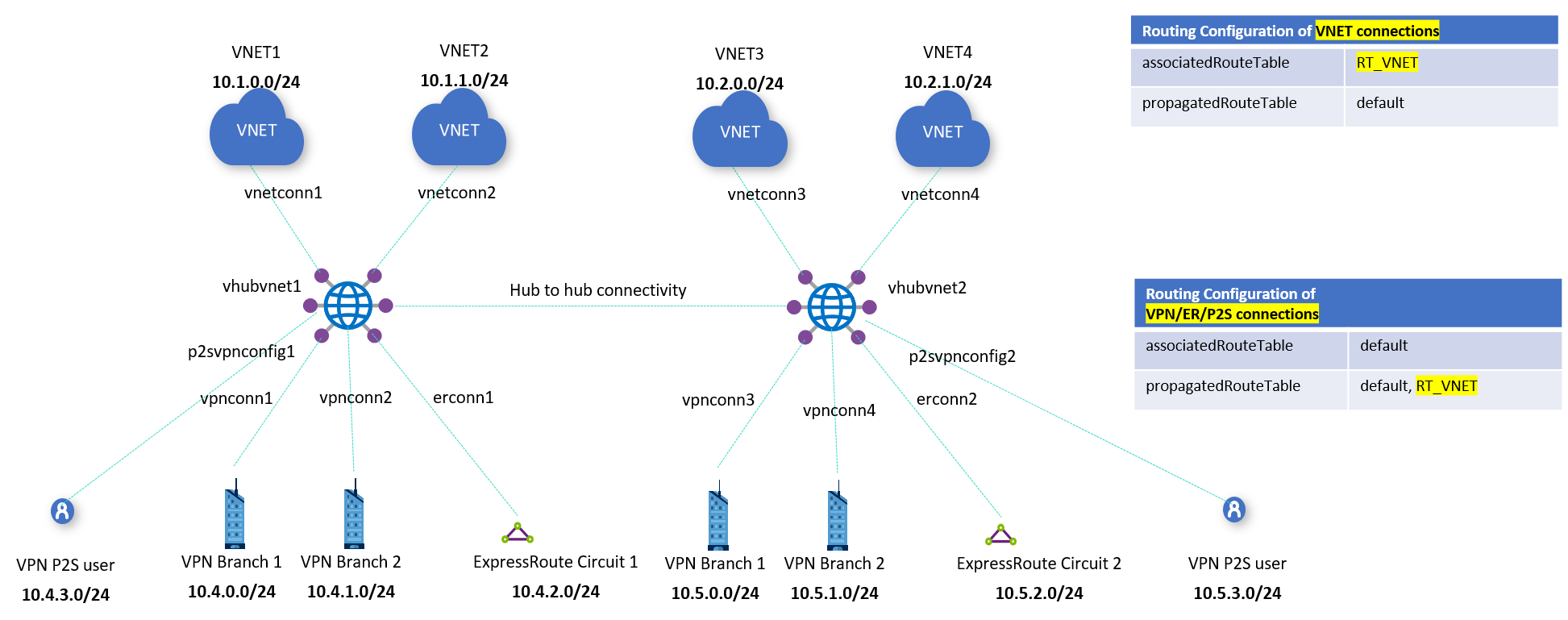

Изолированные виртуальные сети
