Общие сведения о панелях

Panel элементы — это компоненты, которые контролируют отображение элементов — их размеры, положение и расположение вложенного содержимого. Windows Presentation Foundation (WPF) предоставляет ряд предопределенных Panel элементов, а также возможность создавать пользовательские элементы Panel.

Эта тема описана в следующих разделах.

• Панельный класс

• Элемент панели , общие члены

• Элементы производной панели

• панели пользовательского интерфейса

• элементы вложенных панелей

• Настраиваемые элементы панели

• поддержка локализации и глобализации

Класс Panel

Panel — это базовый класс для всех элементов, которые обеспечивают поддержку макета в Windows Presentation Foundation (WPF). Производные элементы Panel используются для размещения и упорядочивания элементов в языке разметки расширяемых приложений (XAML) и коде.

WPF включает полный набор производных реализаций панелей, которые обеспечивают множество сложных макетов. Эти производные классы предоставляют свойства и методы, которые позволяют выполнять большинство стандартных сценариев пользовательского интерфейса. Разработчики, которые не могут найти поведение расположения дочерних элементов, соответствующее их потребностям, могут создавать новые макеты, переопределяя методы ArrangeOverride и MeasureOverride. Дополнительные сведения о поведении пользовательского макета см. в разделе Элементы пользовательской панели.

Общие члены панели

Все элементы Panel поддерживают базовые свойства размера и размещения, определенные FrameworkElement, включая Height, Width, HorizontalAlignment, VerticalAlignment, Marginи LayoutTransform. Дополнительные сведения о позиционировании свойств, определенных FrameworkElement, см. в разделе Выравнивание, поля и переполнение.

Panel предоставляет дополнительные свойства, важные для понимания и использования макета. Свойство Background используется для заполнения области между границами производного элемента панели с помощью Brush. Children представляет собой дочернюю коллекцию элементов, из которых состоит Panel. InternalChildren представляет содержимое коллекции Children плюс элементы, созданные привязкой данных. Оба состоят из UIElementCollection дочерних элементов, размещенных в родительском Panel.

Панель также предоставляет присоединенное свойство Panel.ZIndex, которое можно использовать для достижения многоуровневого порядка в производном Panel. Элементы коллекции Children панели с более высоким значением Panel.ZIndex отображаются перед элементами с более низким значением Panel.ZIndex. Это особенно полезно для панелей, таких как Canvas и Grid, которые позволяют дочерним элементам совместно использовать одно и то же пространство координат.

Panel также определяет метод OnRender, который можно использовать для переопределения поведения презентации по умолчанию Panel.

Присоединенные свойства

Производные элементы панели используют широкое использование присоединенных свойств. Присоединенное свойство — это специализированная форма свойства зависимости, которая не имеет стандартной обертки свойства CLR (Общая среда выполнения). Присоединенные свойства имеют специализированный синтаксис в языке разметки расширяемых приложений (XAML), который можно увидеть в нескольких приведенных ниже примерах.

Одной из целей присоединенного свойства является разрешение дочерних элементов хранить уникальные значения свойства, которое фактически определяется родительским элементом. Одним из применений этой функциональности является то, что дочерние элементы указывают родительскому элементу, как они хотят быть представлены в пользовательском интерфейсе (UI), что особенно полезно для схемы расположения приложения. Дополнительные сведения см. в обзоре присоединенных свойств .

Производные элементы панели

Многие объекты наследуются от Panel, но не все из них предназначены для использования в качестве поставщиков корневого макета. Существует шесть определенных классов панелей (Canvas, DockPanel, Grid, StackPanel, VirtualizingStackPanelи WrapPanel), предназначенных специально для создания пользовательского интерфейса приложения.

Каждый элемент панели инкапсулирует свои собственные специальные функциональные возможности, как показано в следующей таблице.

Имя элемента	Панель пользовательского интерфейса?	Описание
Canvas	Да	Определяет область, в которой можно явно размещать дочерние элементы по координатам относительно области Canvas.
DockPanel	Да	Определяет область, в которой можно упорядочить дочерние элементы по горизонтали или по вертикали относительно друг друга.
Grid	Да	Определяет гибкую область сетки, состоящую из столбцов и строк. Дочерние элементы Grid можно точно расположить с помощью свойства Margin.
StackPanel	Да	Упорядочивает дочерние элементы в одну строку, которая может быть ориентирована по горизонтали или по вертикали.
TabPanel	нет	Обрабатывает макет кнопок вкладок в TabControl.
ToolBarOverflowPanel	нет	Упорядочивает содержимое в элементе управления ToolBar.
UniformGrid	нет	UniformGrid используется для упорядочивания дочерних элементов в сетке со всеми равными размерами ячеек.
VirtualizingPanel	нет	Предоставляет базовый класс для панелей, которые способны «виртуализировать» коллекцию дочерних элементов.
VirtualizingStackPanel	Да	Упорядочивает и виртуализирует содержимое в одной строке, ориентированной по горизонтали или по вертикали.
WrapPanel	Да	WrapPanel позиционирует дочерние элементы в последовательной позиции слева направо, разбивая содержимое на следующую строку по краю содержащего поля. Последующее упорядочение выполняется последовательно от верхнего до нижнего или справа налево в зависимости от значения свойства Orientation.

Панели пользовательского интерфейса

В WPF доступны шесть классов панелей, оптимизированных для поддержки сценариев пользовательского интерфейса: Canvas, DockPanel, Grid, StackPanel, VirtualizingStackPanelи WrapPanel. Эти элементы панели легко использовать, универсальные и расширяемые достаточно для большинства приложений.

Каждый производный элемент Panel обрабатывает ограничения размера по-разному. Понимание того, как Panel обрабатывает ограничения в горизонтальном или вертикальном направлении, может сделать макет более предсказуемым.

Имя панели	X-Измерение	измерение y
Canvas	Ограничение на содержимое	Ограничение на содержимое
DockPanel	Вынужденный	Вынужденный
StackPanel (вертикальная ориентация)	Вынужденный	Ограничение на содержимое
StackPanel (горизонтальная ориентация)	Ограничение на содержимое	Вынужденный
Grid	Вынужденный	Ограничено, за исключением случаев, когда Auto применяются к строкам и столбцам
WrapPanel	Ограничение на содержимое	Ограничение на содержимое

Более подробные описания и примеры использования каждого из этих элементов можно найти ниже.

Холст

Элемент Canvas позволяет размещать содержимое в соответствии с абсолютными координатами x- и y-. Элементы могут быть нарисованы в уникальном расположении; или, если элементы занимают те же координаты, порядок, в котором они отображаются в разметке, определяет порядок рисования элементов.

Canvas обеспечивает наиболее гибкую поддержку макета любого Panel. Свойства высоты и ширины используются для определения области холста, а элементам внутри назначаются абсолютные координаты относительно области родительского Canvas. Четыре присоединенных свойства, Canvas.Left, Canvas.Top, Canvas.Right и Canvas.Bottom, позволяют точно контролировать размещение объектов в Canvas, позволяя разработчику размещать и упорядочивать элементы точно на экране.

ClipToBounds на холсте

Canvas может размещать дочерние элементы в любой точке экрана, даже по координатам, которые находятся за границами собственных Height и Width. Кроме того, Canvas не влияет на размер его дочерних элементов. В результате возможно, что дочерний элемент может перекрывать другие элементы за пределами ограничивающего прямоугольника родительского Canvas. Поведение Canvas по умолчанию заключается в том, чтобы дочерние элементы могли быть нарисованы вне границ родительского Canvas. Если это поведение нежелательно, для свойства ClipToBounds можно задать значение true. Это приводит к тому, что Canvas обрезается до собственного размера. Canvas является единственным элементом макета, который позволяет отображать дочерние элементы за пределами своих границ.

Это поведение графически иллюстрируется в примере сравнения свойств ширины .

Определение и использование холста

Экземпляр Canvas можно создать просто с помощью XAML (языка разметки расширяемых приложений) или кода. В следующем примере показано, как использовать Canvas для абсолютного размещения содержимого. Этот код создает три квадрата 100 пикселей. Первый квадрат красный, и его верхняя левая позиция (x, y) обозначена как (0, 0). Второй квадрат зеленый, а его верхняя левая позиция — (100, 100), чуть ниже и справа от первой площади. Третий квадрат синий, и его верхняя левая позиция — (50, 50), таким образом, охватывая нижний правый квадрант первого квадрата и верхний левый квадрант второго. Поскольку третий квадрат выложен последним, он кажется на вершине других двух квадратов, то есть перекрывающиеся части приобретают цвет третьего квадрата.

// Create the application's main window
mainWindow = new Window ();
mainWindow.Title = "Canvas Sample";

// Create the Canvas
myParentCanvas = new Canvas();
myParentCanvas.Width = 400;
myParentCanvas.Height = 400;

// Define child Canvas elements
myCanvas1 = new Canvas();
myCanvas1.Background = Brushes.Red;
myCanvas1.Height = 100;
myCanvas1.Width = 100;
Canvas.SetTop(myCanvas1, 0);
Canvas.SetLeft(myCanvas1, 0);

myCanvas2 = new Canvas();
myCanvas2.Background = Brushes.Green;
myCanvas2.Height = 100;
myCanvas2.Width = 100;
Canvas.SetTop(myCanvas2, 100);
Canvas.SetLeft(myCanvas2, 100);

myCanvas3 = new Canvas();
myCanvas3.Background = Brushes.Blue;
myCanvas3.Height = 100;
myCanvas3.Width = 100;
Canvas.SetTop(myCanvas3, 50);
Canvas.SetLeft(myCanvas3, 50);

// Add child elements to the Canvas' Children collection
myParentCanvas.Children.Add(myCanvas1);
myParentCanvas.Children.Add(myCanvas2);
myParentCanvas.Children.Add(myCanvas3);

// Add the parent Canvas as the Content of the Window Object
mainWindow.Content = myParentCanvas;
mainWindow.Show ();

WindowTitle = "Canvas Sample"
'Create a Canvas as the root Panel
Dim myParentCanvas As New Canvas()
myParentCanvas.Width = 400
myParentCanvas.Height = 400

' Define child Canvas elements
Dim myCanvas1 As New Canvas()
myCanvas1.Background = Brushes.Red
myCanvas1.Height = 100
myCanvas1.Width = 100
Canvas.SetTop(myCanvas1, 0)
Canvas.SetLeft(myCanvas1, 0)

Dim myCanvas2 As New Canvas()
myCanvas2.Background = Brushes.Green
myCanvas2.Height = 100
myCanvas2.Width = 100
Canvas.SetTop(myCanvas2, 100)
Canvas.SetLeft(myCanvas2, 100)

Dim myCanvas3 As New Canvas()
myCanvas3.Background = Brushes.Blue
myCanvas3.Height = 100
myCanvas3.Width = 100
Canvas.SetTop(myCanvas3, 50)
Canvas.SetLeft(myCanvas3, 50)

' Add child elements to the Canvas' Children collection
myParentCanvas.Children.Add(myCanvas1)
myParentCanvas.Children.Add(myCanvas2)
myParentCanvas.Children.Add(myCanvas3)

' Add the parent Canvas as the Content of the Window Object
Me.Content = myParentCanvas

<Page WindowTitle="Canvas Sample" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation">
  <Canvas Height="400" Width="400">
    <Canvas Height="100" Width="100" Top="0" Left="0" Background="Red"/>
    <Canvas Height="100" Width="100" Top="100" Left="100" Background="Green"/>
    <Canvas Height="100" Width="100" Top="50" Left="50" Background="Blue"/>
  </Canvas>
</Page>

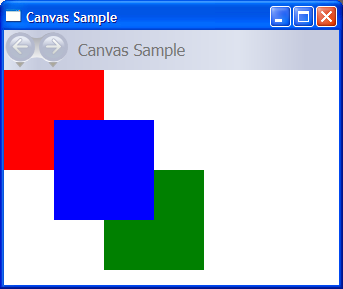

Скомпилированное приложение дает новый пользовательский интерфейс, который выглядит следующим образом.

ДокПанель

Элемент DockPanel использует присоединенное свойство DockPanel.Dock, как задано в дочерних элементах содержимого, чтобы разместить содержимое вдоль краев контейнера. Если DockPanel.Dock задано значение Top или Bottom, он размещает дочерние элементы выше или ниже друг друга. Если для DockPanel.Dock задано значение Left или Right, настройка размещает дочерние элементы слева или справа относительно друг друга. Свойство LastChildFill определяет позицию окончательного элемента, добавленного в качестве дочернего элемента DockPanel.

Вы можете использовать DockPanel для размещения группы связанных элементов управления, таких как набор кнопок. В качестве альтернативы, вы можете использовать его для создания разделенного пользовательского интерфейса, подобного тому, что имеется в Microsoft Outlook.

Подгонка размера под содержимое

Если его свойства Height и Width не указаны, DockPanel подстраивается под его содержимое. Размер может увеличиваться или уменьшаться, чтобы соответствовать размерам своих дочерних элементов. Однако если эти свойства указаны и больше нет места для следующего дочернего элемента, DockPanel не отображает дочерний элемент или последующие дочерние элементы и не измеряет последующие дочерние элементы.

ЗаполнениеПоследнегоЭлемента

По умолчанию последний дочерний элемент элемента DockPanel будет заполнять оставшееся, нераспределированное пространство. Если это поведение не требуется, задайте для свойства LastChildFill значение false.

Определение и использование DockPanel

В следующем примере показано, как секционировать пространство с помощью DockPanel. Пять элементов Border добавляются как дочерние элементы к родителю DockPanel. Каждый использует различное свойство размещения DockPanel для разделения пространства. Последний элемент "заполняет" оставшееся нераспределированное пространство.

// Create the application's main window
mainWindow = gcnew Window();
mainWindow->Title = "DockPanel Sample";

// Create the DockPanel
DockPanel^ myDockPanel = gcnew DockPanel();
myDockPanel->LastChildFill = true;

// Define the child content
Border^ myBorder1 = gcnew Border();
myBorder1->Height = 25;
myBorder1->Background = Brushes::SkyBlue;
myBorder1->BorderBrush = Brushes::Black;
myBorder1->BorderThickness = Thickness(1);
DockPanel::SetDock(myBorder1, Dock::Top);
TextBlock^ myTextBlock1 = gcnew TextBlock();
myTextBlock1->Foreground = Brushes::Black;
myTextBlock1->Text = "Dock = Top";
myBorder1->Child = myTextBlock1;

Border^ myBorder2 = gcnew Border();
myBorder2->Height = 25;
myBorder2->Background = Brushes::SkyBlue;
myBorder2->BorderBrush = Brushes::Black;
myBorder2->BorderThickness = Thickness(1);
DockPanel::SetDock(myBorder2, Dock::Top);
TextBlock^ myTextBlock2 = gcnew TextBlock();
myTextBlock2->Foreground = Brushes::Black;
myTextBlock2->Text = "Dock = Top";
myBorder2->Child = myTextBlock2;

Border^ myBorder3 = gcnew Border();
myBorder3->Height = 25;
myBorder3->Background = Brushes::LemonChiffon;
myBorder3->BorderBrush = Brushes::Black;
myBorder3->BorderThickness = Thickness(1);
DockPanel::SetDock(myBorder3, Dock::Bottom);
TextBlock^ myTextBlock3 = gcnew TextBlock();
myTextBlock3->Foreground = Brushes::Black;
myTextBlock3->Text = "Dock = Bottom";
myBorder3->Child = myTextBlock3;

Border^ myBorder4 = gcnew Border();
myBorder4->Width = 200;
myBorder4->Background = Brushes::PaleGreen;
myBorder4->BorderBrush = Brushes::Black;
myBorder4->BorderThickness = Thickness(1);
DockPanel::SetDock(myBorder4, Dock::Left);
TextBlock^ myTextBlock4 = gcnew TextBlock();
myTextBlock4->Foreground = Brushes::Black;
myTextBlock4->Text = "Dock = Left";
myBorder4->Child = myTextBlock4;

Border^ myBorder5 = gcnew Border();
myBorder5->Background = Brushes::White;
myBorder5->BorderBrush = Brushes::Black;
myBorder5->BorderThickness = Thickness(1);
TextBlock^ myTextBlock5 = gcnew TextBlock();
myTextBlock5->Foreground = Brushes::Black;
myTextBlock5->Text = "This content will Fill the remaining space";
myBorder5->Child = myTextBlock5;

// Add child elements to the DockPanel Children collection
myDockPanel->Children->Add(myBorder1);
myDockPanel->Children->Add(myBorder2);
myDockPanel->Children->Add(myBorder3);
myDockPanel->Children->Add(myBorder4);
myDockPanel->Children->Add(myBorder5);

// Add the parent Canvas as the Content of the Window Object
mainWindow->Content = myDockPanel;
mainWindow->Show();

// Create the application's main window
mainWindow = new Window ();
mainWindow.Title = "DockPanel Sample";

// Create the DockPanel
DockPanel myDockPanel = new DockPanel();
myDockPanel.LastChildFill = true;

// Define the child content
Border myBorder1 = new Border();
myBorder1.Height = 25;
myBorder1.Background = Brushes.SkyBlue;
myBorder1.BorderBrush = Brushes.Black;
myBorder1.BorderThickness = new Thickness(1);
DockPanel.SetDock(myBorder1, Dock.Top);
TextBlock myTextBlock1 = new TextBlock();
myTextBlock1.Foreground = Brushes.Black;
myTextBlock1.Text = "Dock = Top";
myBorder1.Child = myTextBlock1;

Border myBorder2 = new Border();
myBorder2.Height = 25;
myBorder2.Background = Brushes.SkyBlue;
myBorder2.BorderBrush = Brushes.Black;
myBorder2.BorderThickness = new Thickness(1);
DockPanel.SetDock(myBorder2, Dock.Top);
TextBlock myTextBlock2 = new TextBlock();
myTextBlock2.Foreground = Brushes.Black;
myTextBlock2.Text = "Dock = Top";
myBorder2.Child = myTextBlock2;

Border myBorder3 = new Border();
myBorder3.Height = 25;
myBorder3.Background = Brushes.LemonChiffon;
myBorder3.BorderBrush = Brushes.Black;
myBorder3.BorderThickness = new Thickness(1);
DockPanel.SetDock(myBorder3, Dock.Bottom);
TextBlock myTextBlock3 = new TextBlock();
myTextBlock3.Foreground = Brushes.Black;
myTextBlock3.Text = "Dock = Bottom";
myBorder3.Child = myTextBlock3;

Border myBorder4 = new Border();
myBorder4.Width = 200;
myBorder4.Background = Brushes.PaleGreen;
myBorder4.BorderBrush = Brushes.Black;
myBorder4.BorderThickness = new Thickness(1);
DockPanel.SetDock(myBorder4, Dock.Left);
TextBlock myTextBlock4 = new TextBlock();
myTextBlock4.Foreground = Brushes.Black;
myTextBlock4.Text = "Dock = Left";
myBorder4.Child = myTextBlock4;

Border myBorder5 = new Border();
myBorder5.Background = Brushes.White;
myBorder5.BorderBrush = Brushes.Black;
myBorder5.BorderThickness = new Thickness(1);
TextBlock myTextBlock5 = new TextBlock();
myTextBlock5.Foreground = Brushes.Black;
myTextBlock5.Text = "This content will Fill the remaining space";
myBorder5.Child = myTextBlock5;

// Add child elements to the DockPanel Children collection
myDockPanel.Children.Add(myBorder1);
myDockPanel.Children.Add(myBorder2);
myDockPanel.Children.Add(myBorder3);
myDockPanel.Children.Add(myBorder4);
myDockPanel.Children.Add(myBorder5);

// Add the parent Canvas as the Content of the Window Object
mainWindow.Content = myDockPanel;
mainWindow.Show ();

WindowTitle = "DockPanel Sample"
'Create a DockPanel as the root Panel
Dim myDockPanel As New DockPanel()
myDockPanel.LastChildFill = True

' Define the child content
Dim myBorder1 As New Border()
myBorder1.Height = 25
myBorder1.Background = Brushes.SkyBlue
myBorder1.BorderBrush = Brushes.Black
myBorder1.BorderThickness = New Thickness(1)
DockPanel.SetDock(myBorder1, Dock.Top)
Dim myTextBlock1 As New TextBlock()
myTextBlock1.Foreground = Brushes.Black
myTextBlock1.Text = "Dock = Top"
myBorder1.Child = myTextBlock1

Dim myBorder2 As New Border()
myBorder2.Height = 25
myBorder2.Background = Brushes.SkyBlue
myBorder2.BorderBrush = Brushes.Black
myBorder2.BorderThickness = New Thickness(1)
DockPanel.SetDock(myBorder2, Dock.Top)
Dim myTextBlock2 As New TextBlock()
myTextBlock2.Foreground = Brushes.Black
myTextBlock2.Text = "Dock = Top"
myBorder2.Child = myTextBlock2

Dim myBorder3 As New Border()
myBorder3.Height = 25
myBorder3.Background = Brushes.LemonChiffon
myBorder3.BorderBrush = Brushes.Black
myBorder3.BorderThickness = New Thickness(1)
DockPanel.SetDock(myBorder3, Dock.Bottom)
Dim myTextBlock3 As New TextBlock()
myTextBlock3.Foreground = Brushes.Black
myTextBlock3.Text = "Dock = Bottom"
myBorder3.Child = myTextBlock3

Dim myBorder4 As New Border()
myBorder4.Width = 200
myBorder4.Background = Brushes.PaleGreen
myBorder4.BorderBrush = Brushes.Black
myBorder4.BorderThickness = New Thickness(1)
DockPanel.SetDock(myBorder4, Dock.Left)
Dim myTextBlock4 As New TextBlock()
myTextBlock4.Foreground = Brushes.Black
myTextBlock4.Text = "Dock = Left"
myBorder4.Child = myTextBlock4

Dim myBorder5 As New Border()
myBorder5.Background = Brushes.White
myBorder5.BorderBrush = Brushes.Black
myBorder5.BorderThickness = New Thickness(1)
Dim myTextBlock5 As New TextBlock()
myTextBlock5.Foreground = Brushes.Black
myTextBlock5.Text = "This content will Fill the remaining space"
myBorder5.Child = myTextBlock5

' Add child elements to the DockPanel Children collection
myDockPanel.Children.Add(myBorder1)
myDockPanel.Children.Add(myBorder2)
myDockPanel.Children.Add(myBorder3)
myDockPanel.Children.Add(myBorder4)
myDockPanel.Children.Add(myBorder5)
Me.Content = myDockPanel

<Page xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" WindowTitle="DockPanel Sample">
  <DockPanel LastChildFill="True">
    <Border Height="25" Background="SkyBlue" BorderBrush="Black" BorderThickness="1" DockPanel.Dock="Top">
      <TextBlock Foreground="Black">Dock = "Top"</TextBlock>
    </Border>
    <Border Height="25" Background="SkyBlue" BorderBrush="Black" BorderThickness="1" DockPanel.Dock="Top">
      <TextBlock Foreground="Black">Dock = "Top"</TextBlock>
    </Border>
    <Border Height="25" Background="LemonChiffon" BorderBrush="Black" BorderThickness="1" DockPanel.Dock="Bottom">
      <TextBlock Foreground="Black">Dock = "Bottom"</TextBlock>
    </Border>
    <Border Width="200" Background="PaleGreen" BorderBrush="Black" BorderThickness="1" DockPanel.Dock="Left">
      <TextBlock Foreground="Black">Dock = "Left"</TextBlock>
    </Border>
    <Border Background="White" BorderBrush="Black" BorderThickness="1">
      <TextBlock Foreground="Black">This content will "Fill" the remaining space</TextBlock>
    </Border>
  </DockPanel>
</Page>

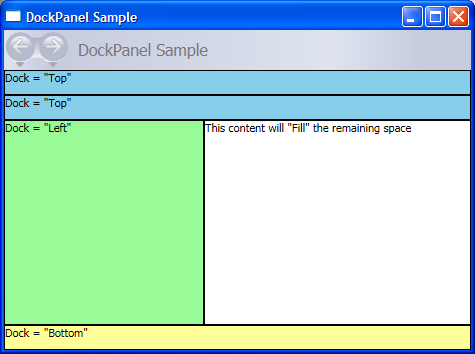

Скомпилированное приложение дает новый пользовательский интерфейс, который выглядит следующим образом.

Сетка

Элемент Grid объединяет функциональные возможности абсолютного элемента управления положением и табличного элемента управления данными. Grid позволяет легко размещать элементы и задавать им стилизацию. Grid позволяет определять гибкие группировки строк и столбцов, а также предоставлять механизм совместного использования сведений о размерах между несколькими элементами Grid.

Как сетка отличается от таблицы

Table и Grid совместно используют некоторые распространенные функциональные возможности, но каждый из них лучше подходит для различных сценариев. Table предназначен для использования в содержимом потока (дополнительные сведения о содержимом потока см. в обзоре документа потока ). Сетки лучше всего используются внутри форм (в основном в любом месте вне содержимого потока). В рамках FlowDocument, Table поддерживает такие функции потока содержимого, как разбиение на страницы, перенастройка столбцов и выделение содержимого, тогда как Grid этого не делает. С другой стороны, Grid лучше всего использовать вне FlowDocument по многим причинам, включая то, что Grid добавляет элементы на основе индекса строки и столбца, а Table — нет. Элемент Grid позволяет накладывать дочернее содержимое, обеспечивая существование более одного элемента в одной ячейке. Table не поддерживает наложение. Дочерние элементы Grid могут быть абсолютно расположены относительно области их границ "ячейки". Table не поддерживает эту функцию. Наконец, Grid легче по весу, чем Table.

Поведение размера столбцов и строк

Столбцы и строки с определением в Grid могут использовать размер Star, чтобы пропорционально распределить оставшееся пространство. Если Star выбран в качестве высоты или ширины строки или столбца, этот столбец или строка получает взвешированную долю оставшегося свободного места. Это отличается от Auto, которая равномерно распределяет пространство на основе размера содержимого в столбце или строке. Это значение выражается как * или 2* при использовании языка разметки расширяемых приложений (XAML). В первом случае строка или столбец будет получать один раз доступное пространство, во втором случае два раза и т. д. Сочетая этот метод для пропорционального распределения пространства со значениями HorizontalAlignment и VerticalAlignmentStretch, можно разделять пространство макета в процентном отношении к экрану. Grid — это единственная панель макета, которая может распределять пространство таким образом.

Определение и использование сетки

В следующем примере показано, как создать пользовательский интерфейс, аналогичный тому, который найден в диалоговом окне "Запуск", доступном в меню "Пуск Windows".

// Create the Grid.
grid1 = new Grid ();
grid1.Background = Brushes.Gainsboro;
grid1.HorizontalAlignment = HorizontalAlignment.Left;
grid1.VerticalAlignment = VerticalAlignment.Top;
grid1.ShowGridLines = true;
grid1.Width = 425;
grid1.Height = 165;

// Define the Columns.
colDef1 = new ColumnDefinition();
colDef1.Width = new GridLength(1, GridUnitType.Auto);
colDef2 = new ColumnDefinition();
colDef2.Width = new GridLength(1, GridUnitType.Star);
colDef3 = new ColumnDefinition();
colDef3.Width = new GridLength(1, GridUnitType.Star);
colDef4 = new ColumnDefinition();
colDef4.Width = new GridLength(1, GridUnitType.Star);
colDef5 = new ColumnDefinition();
colDef5.Width = new GridLength(1, GridUnitType.Star);
grid1.ColumnDefinitions.Add(colDef1);
grid1.ColumnDefinitions.Add(colDef2);
grid1.ColumnDefinitions.Add(colDef3);
grid1.ColumnDefinitions.Add(colDef4);
grid1.ColumnDefinitions.Add(colDef5);

// Define the Rows.
rowDef1 = new RowDefinition();
rowDef1.Height = new GridLength(1, GridUnitType.Auto);
rowDef2 = new RowDefinition();
rowDef2.Height = new GridLength(1, GridUnitType.Auto);
rowDef3 = new RowDefinition();
rowDef3.Height = new GridLength(1, GridUnitType.Star);
rowDef4 = new RowDefinition();
rowDef4.Height = new GridLength(1, GridUnitType.Auto);
grid1.RowDefinitions.Add(rowDef1);
grid1.RowDefinitions.Add(rowDef2);
grid1.RowDefinitions.Add(rowDef3);
grid1.RowDefinitions.Add(rowDef4);

// Add the Image.
img1 = new Image();
img1.Source = new System.Windows.Media.Imaging.BitmapImage(new Uri("runicon.png", UriKind.Relative));
Grid.SetRow(img1, 0);
Grid.SetColumn(img1, 0);

// Add the main application dialog.
txt1 = new TextBlock();
txt1.Text = "Type the name of a program, folder, document, or Internet resource, and Windows will open it for you.";
txt1.TextWrapping = TextWrapping.Wrap;
Grid.SetColumnSpan(txt1, 4);
Grid.SetRow(txt1, 0);
Grid.SetColumn(txt1, 1);

// Add the second text cell to the Grid.
txt2 = new TextBlock();
txt2.Text = "Open:";
Grid.SetRow(txt2, 1);
Grid.SetColumn(txt2, 0);

// Add the TextBox control.
tb1 = new TextBox();
Grid.SetRow(tb1, 1);
Grid.SetColumn(tb1, 1);
Grid.SetColumnSpan(tb1, 5);

// Add the buttons.
button1 = new Button();
button2 = new Button();
button3 = new Button();
button1.Content = "OK";
button2.Content = "Cancel";
button3.Content = "Browse ...";
Grid.SetRow(button1, 3);
Grid.SetColumn(button1, 2);
button1.Margin = new Thickness(10, 0, 10, 15);
button2.Margin = new Thickness(10, 0, 10, 15);
button3.Margin = new Thickness(10, 0, 10, 15);
Grid.SetRow(button2, 3);
Grid.SetColumn(button2, 3);
Grid.SetRow(button3, 3);
Grid.SetColumn(button3, 4);

grid1.Children.Add(img1);
grid1.Children.Add(txt1);
grid1.Children.Add(txt2);
grid1.Children.Add(tb1);
grid1.Children.Add(button1);
grid1.Children.Add(button2);
grid1.Children.Add(button3);

mainWindow.Content = grid1;

'Create a Grid as the root Panel element.
Dim myGrid As New Grid()
myGrid.Height = 165
myGrid.Width = 425
myGrid.Background = Brushes.Gainsboro
myGrid.ShowGridLines = True
myGrid.HorizontalAlignment = Windows.HorizontalAlignment.Left
myGrid.VerticalAlignment = Windows.VerticalAlignment.Top

' Define and Add the Rows and Columns.
Dim colDef1 As New ColumnDefinition
colDef1.Width = New GridLength(1, GridUnitType.Auto)
Dim colDef2 As New ColumnDefinition
colDef2.Width = New GridLength(1, GridUnitType.Star)
Dim colDef3 As New ColumnDefinition
colDef3.Width = New GridLength(1, GridUnitType.Star)
Dim colDef4 As New ColumnDefinition
colDef4.Width = New GridLength(1, GridUnitType.Star)
Dim colDef5 As New ColumnDefinition
colDef5.Width = New GridLength(1, GridUnitType.Star)
myGrid.ColumnDefinitions.Add(colDef1)
myGrid.ColumnDefinitions.Add(colDef2)
myGrid.ColumnDefinitions.Add(colDef3)
myGrid.ColumnDefinitions.Add(colDef4)
myGrid.ColumnDefinitions.Add(colDef5)

Dim rowDef1 As New RowDefinition
rowDef1.Height = New GridLength(1, GridUnitType.Auto)
Dim rowDef2 As New RowDefinition
rowDef2.Height = New GridLength(1, GridUnitType.Auto)
Dim rowDef3 As New Controls.RowDefinition
rowDef3.Height = New GridLength(1, GridUnitType.Star)
Dim rowDef4 As New RowDefinition
rowDef4.Height = New GridLength(1, GridUnitType.Auto)
myGrid.RowDefinitions.Add(rowDef1)
myGrid.RowDefinitions.Add(rowDef2)
myGrid.RowDefinitions.Add(rowDef3)
myGrid.RowDefinitions.Add(rowDef4)

' Add the Image.
Dim img1 As New Image
img1.Source = New System.Windows.Media.Imaging.BitmapImage(New Uri("runicon.png", UriKind.Relative))
Grid.SetRow(img1, 0)
Grid.SetColumn(img1, 0)
myGrid.Children.Add(img1)

' Add the main application dialog.
Dim txt1 As New TextBlock
txt1.Text = "Type the name of a program, document, or Internet resource, and Windows will open it for you."
txt1.TextWrapping = TextWrapping.Wrap
Grid.SetColumnSpan(txt1, 4)
Grid.SetRow(txt1, 0)
Grid.SetColumn(txt1, 1)
myGrid.Children.Add(txt1)

' Add the second TextBlock Cell to the Grid.
Dim txt2 As New TextBlock
txt2.Text = "Open:"
Grid.SetRow(txt2, 1)
Grid.SetColumn(txt2, 0)
myGrid.Children.Add(txt2)

' Add the TextBox control.
Dim tb1 As New TextBox
Grid.SetRow(tb1, 1)
Grid.SetColumn(tb1, 1)
Grid.SetColumnSpan(tb1, 5)
myGrid.Children.Add(tb1)

' Add the Button controls.
Dim button1 As New Button
Dim button2 As New Button
Dim button3 As New Button
button1.Content = "OK"
button1.Margin = New Thickness(10, 0, 10, 15)
button2.Content = "Cancel"
button2.Margin = New Thickness(10, 0, 10, 15)
button3.Content = "Browse ..."
button3.Margin = New Thickness(10, 0, 10, 15)

Grid.SetRow(button1, 3)
Grid.SetColumn(button1, 2)
Grid.SetRow(button2, 3)
Grid.SetColumn(button2, 3)
Grid.SetRow(button3, 3)
Grid.SetColumn(button3, 4)
myGrid.Children.Add(button1)
myGrid.Children.Add(button2)
myGrid.Children.Add(button3)

Me.Content = myGrid

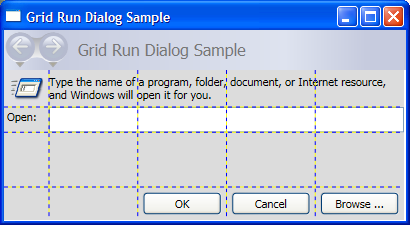

Скомпилированное приложение дает новый пользовательский интерфейс, который выглядит следующим образом.

StackPanel

StackPanel позволяет располагать элементы в стопку в назначенном направлении. Направление стека по умолчанию — вертикальная. Свойство Orientation можно использовать для управления потоком содержимого.

StackPanel и DockPanel

Хотя DockPanel также может "накапливать" дочерние элементы, DockPanel и StackPanel не дают аналогичных результатов в некоторых сценариях использования. Например, порядок дочерних элементов может повлиять на их размер в DockPanel, но не в StackPanel. Это связано с тем, что StackPanel измеряет в направлении укладки по PositiveInfinity, тогда как DockPanel измеряет только имеющийся размер.

В следующем примере показано это ключевое различие.

// Create the application's main window
mainWindow = gcnew Window();
mainWindow->Title = "StackPanel vs. DockPanel";

// Add root Grid
myGrid = gcnew Grid();
myGrid->Width = 175;
myGrid->Height = 150;
RowDefinition^ myRowDef1 = gcnew RowDefinition();
RowDefinition^ myRowDef2 = gcnew RowDefinition();
myGrid->RowDefinitions->Add(myRowDef1);
myGrid->RowDefinitions->Add(myRowDef2);

// Define the DockPanel
myDockPanel = gcnew DockPanel();
Grid::SetRow(myDockPanel, 0);

//Define an Image and Source
Image^ myImage = gcnew Image();
BitmapImage^ bi = gcnew BitmapImage();
bi->BeginInit();
bi->UriSource = gcnew System::Uri("smiley_stackpanel.png", UriKind::Relative);
bi->EndInit();
myImage->Source = bi;

Image^ myImage2 = gcnew Image();
BitmapImage^ bi2 = gcnew BitmapImage();
bi2->BeginInit();
bi2->UriSource = gcnew System::Uri("smiley_stackpanel.png", UriKind::Relative);
bi2->EndInit();
myImage2->Source = bi2;

Image^ myImage3 = gcnew Image();
BitmapImage^ bi3 = gcnew BitmapImage();
bi3->BeginInit();
bi3->UriSource = gcnew System::Uri("smiley_stackpanel.PNG", UriKind::Relative);
bi3->EndInit();
myImage3->Stretch = Stretch::Fill;
myImage3->Source = bi3;

// Add the images to the parent DockPanel
myDockPanel->Children->Add(myImage);
myDockPanel->Children->Add(myImage2);
myDockPanel->Children->Add(myImage3);

//Define a StackPanel
myStackPanel = gcnew StackPanel();
myStackPanel->Orientation = Orientation::Horizontal;
Grid::SetRow(myStackPanel, 1);

Image^ myImage4 = gcnew Image();
BitmapImage^ bi4 = gcnew BitmapImage();
bi4->BeginInit();
bi4->UriSource = gcnew System::Uri("smiley_stackpanel.png", UriKind::Relative);
bi4->EndInit();
myImage4->Source = bi4;

Image^ myImage5 = gcnew Image();
BitmapImage^ bi5 = gcnew BitmapImage();
bi5->BeginInit();
bi5->UriSource = gcnew System::Uri("smiley_stackpanel.png", UriKind::Relative);
bi5->EndInit();
myImage5->Source = bi5;

Image^ myImage6 = gcnew Image();
BitmapImage^ bi6 = gcnew BitmapImage();
bi6->BeginInit();
bi6->UriSource = gcnew System::Uri("smiley_stackpanel.PNG", UriKind::Relative);
bi6->EndInit();
myImage6->Stretch = Stretch::Fill;
myImage6->Source = bi6;

// Add the images to the parent StackPanel
myStackPanel->Children->Add(myImage4);
myStackPanel->Children->Add(myImage5);
myStackPanel->Children->Add(myImage6);

// Add the layout panels as children of the Grid
myGrid->Children->Add(myDockPanel);
myGrid->Children->Add(myStackPanel);

// Add the Grid as the Content of the Parent Window Object
mainWindow->Content = myGrid;
mainWindow->Show();

// Create the application's main window
mainWindow = new Window ();
mainWindow.Title = "StackPanel vs. DockPanel";

// Add root Grid
myGrid = new Grid();
myGrid.Width = 175;
myGrid.Height = 150;
RowDefinition myRowDef1 = new RowDefinition();
RowDefinition myRowDef2 = new RowDefinition();
myGrid.RowDefinitions.Add(myRowDef1);
myGrid.RowDefinitions.Add(myRowDef2);

// Define the DockPanel
myDockPanel = new DockPanel();
Grid.SetRow(myDockPanel, 0);

//Define an Image and Source
Image myImage = new Image();
BitmapImage bi = new BitmapImage();
bi.BeginInit();
bi.UriSource = new Uri("smiley_stackpanel.png", UriKind.Relative);
bi.EndInit();
myImage.Source = bi;

Image myImage2 = new Image();
BitmapImage bi2 = new BitmapImage();
bi2.BeginInit();
bi2.UriSource = new Uri("smiley_stackpanel.png", UriKind.Relative);
bi2.EndInit();
myImage2.Source = bi2;

Image myImage3 = new Image();
BitmapImage bi3 = new BitmapImage();
bi3.BeginInit();
bi3.UriSource = new Uri("smiley_stackpanel.PNG", UriKind.Relative);
bi3.EndInit();
myImage3.Stretch = Stretch.Fill;
myImage3.Source = bi3;

// Add the images to the parent DockPanel
myDockPanel.Children.Add(myImage);
myDockPanel.Children.Add(myImage2);
myDockPanel.Children.Add(myImage3);

//Define a StackPanel
myStackPanel = new StackPanel();
myStackPanel.Orientation = Orientation.Horizontal;
Grid.SetRow(myStackPanel, 1);

Image myImage4 = new Image();
BitmapImage bi4 = new BitmapImage();
bi4.BeginInit();
bi4.UriSource = new Uri("smiley_stackpanel.png", UriKind.Relative);
bi4.EndInit();
myImage4.Source = bi4;

Image myImage5 = new Image();
BitmapImage bi5 = new BitmapImage();
bi5.BeginInit();
bi5.UriSource = new Uri("smiley_stackpanel.png", UriKind.Relative);
bi5.EndInit();
myImage5.Source = bi5;

Image myImage6 = new Image();
BitmapImage bi6 = new BitmapImage();
bi6.BeginInit();
bi6.UriSource = new Uri("smiley_stackpanel.PNG", UriKind.Relative);
bi6.EndInit();
myImage6.Stretch = Stretch.Fill;
myImage6.Source = bi6;

// Add the images to the parent StackPanel
myStackPanel.Children.Add(myImage4);
myStackPanel.Children.Add(myImage5);
myStackPanel.Children.Add(myImage6);

// Add the layout panels as children of the Grid
myGrid.Children.Add(myDockPanel);
myGrid.Children.Add(myStackPanel);

// Add the Grid as the Content of the Parent Window Object
mainWindow.Content = myGrid;
mainWindow.Show ();

'Add root Grid
Dim myGrid As New Grid
myGrid.Width = 175
myGrid.Height = 150
Dim myRowDef1 As New RowDefinition
Dim myRowDef2 As New RowDefinition
myGrid.RowDefinitions.Add(myRowDef1)
myGrid.RowDefinitions.Add(myRowDef2)

'Define the DockPanel
Dim myDockPanel As New DockPanel
Grid.SetRow(myDockPanel, 0)

'Define an Image and Source.
Dim myImage As New Image
Dim bi As New BitmapImage
bi.BeginInit()
bi.UriSource = New Uri("smiley_stackpanel.png", UriKind.Relative)
bi.EndInit()
myImage.Source = bi

Dim myImage2 As New Image
Dim bi2 As New BitmapImage
bi2.BeginInit()
bi2.UriSource = New Uri("smiley_stackpanel.png", UriKind.Relative)
bi2.EndInit()
myImage2.Source = bi2

Dim myImage3 As New Image
Dim bi3 As New BitmapImage
bi3.BeginInit()
bi3.UriSource = New Uri("smiley_stackpanel.PNG", UriKind.Relative)
bi3.EndInit()
myImage3.Stretch = Stretch.Fill
myImage3.Source = bi3

'Add the images to the parent DockPanel.
myDockPanel.Children.Add(myImage)
myDockPanel.Children.Add(myImage2)
myDockPanel.Children.Add(myImage3)

'Define a StackPanel.
Dim myStackPanel As New StackPanel
myStackPanel.Orientation = Orientation.Horizontal
Grid.SetRow(myStackPanel, 1)

Dim myImage4 As New Image
Dim bi4 As New BitmapImage
bi4.BeginInit()
bi4.UriSource = New Uri("smiley_stackpanel.png", UriKind.Relative)
bi4.EndInit()
myImage4.Source = bi4

Dim myImage5 As New Image
Dim bi5 As New BitmapImage
bi5.BeginInit()
bi5.UriSource = New Uri("smiley_stackpanel.png", UriKind.Relative)
bi5.EndInit()
myImage5.Source = bi5

Dim myImage6 As New Image
Dim bi6 As New BitmapImage
bi6.BeginInit()
bi6.UriSource = New Uri("smiley_stackpanel.PNG", UriKind.Relative)
bi6.EndInit()
myImage6.Stretch = Stretch.Fill
myImage6.Source = bi6

'Add the images to the parent StackPanel.
myStackPanel.Children.Add(myImage4)
myStackPanel.Children.Add(myImage5)
myStackPanel.Children.Add(myImage6)

'Add the layout panels as children of the Grid
myGrid.Children.Add(myDockPanel)
myGrid.Children.Add(myStackPanel)

<Page xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
      WindowTitle="StackPanel vs. DockPanel">
  <Grid Width="175" Height="150">
    <Grid.ColumnDefinitions>
      <ColumnDefinition />
    </Grid.ColumnDefinitions>
    <Grid.RowDefinitions>
      <RowDefinition />
      <RowDefinition />
    </Grid.RowDefinitions>

    <DockPanel Grid.Column="0" Grid.Row="0">
      <Image Source="smiley_stackpanel.png" />
      <Image Source="smiley_stackpanel.png" />
      <Image Source="smiley_stackpanel.png" Stretch="Fill"/>
    </DockPanel>

    <StackPanel Grid.Column="0" Grid.Row="1"  Orientation="Horizontal">
      <Image Source="smiley_stackpanel.png" />
      <Image Source="smiley_stackpanel.png" />
      <Image Source="smiley_stackpanel.png" Stretch="Fill"/>
    </StackPanel>
    </Grid>
</Page>

Разница в поведении отрисовки видна на этом изображении.

Определение и использование StackPanel

В следующем примере показано, как использовать StackPanel для создания набора вертикально расположенных кнопок. Для горизонтального размещения задайте для свойства Orientation значение Horizontal.

// Create the application's main window
mainWindow = new Window ();
mainWindow.Title = "StackPanel Sample";

// Define the StackPanel
myStackPanel = new StackPanel();
myStackPanel.HorizontalAlignment = HorizontalAlignment.Left;
myStackPanel.VerticalAlignment = VerticalAlignment.Top;

// Define child content
Button myButton1 = new Button();
myButton1.Content = "Button 1";
Button myButton2 = new Button();
myButton2.Content = "Button 2";
Button myButton3 = new Button();
myButton3.Content = "Button 3";

// Add child elements to the parent StackPanel
myStackPanel.Children.Add(myButton1);
myStackPanel.Children.Add(myButton2);
myStackPanel.Children.Add(myButton3);

// Add the StackPanel as the Content of the Parent Window Object
mainWindow.Content = myStackPanel;
mainWindow.Show ();

WindowTitle = "StackPanel Sample"
' Define the StackPanel
Dim myStackPanel As New StackPanel()
myStackPanel.HorizontalAlignment = Windows.HorizontalAlignment.Left
myStackPanel.VerticalAlignment = Windows.VerticalAlignment.Top

' Define child content
Dim myButton1 As New Button()
myButton1.Content = "Button 1"
Dim myButton2 As New Button()
myButton2.Content = "Button 2"
Dim myButton3 As New Button()
myButton3.Content = "Button 3"

' Add child elements to the parent StackPanel
myStackPanel.Children.Add(myButton1)
myStackPanel.Children.Add(myButton2)
myStackPanel.Children.Add(myButton3)

Me.Content = myStackPanel

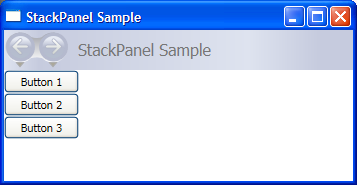

Скомпилированное приложение дает новый пользовательский интерфейс, который выглядит следующим образом.

VirtualizingStackPanel

WPF также предоставляет вариант элемента StackPanel, который автоматически виртуализирует дочернее содержимое, привязанное к данным. В этом контексте слово virtualize относится к методу, с помощью которого подмножество элементов создается из большего числа данных на основе видимых на экране элементов. Генерация большого количества элементов пользовательского интерфейса затратно по ресурсам, как по памяти, так и по процессору, когда на экране могут находиться только несколько элементов в определенное время. VirtualizingStackPanel (через функциональные возможности, предоставляемые VirtualizingPanel) вычисляет видимые элементы и работает с ItemContainerGenerator из ItemsControl (например, ListBox или ListView) только для создания элементов для видимых элементов.

Элемент VirtualizingStackPanel автоматически устанавливается в качестве контейнера для таких элементов управления, как ListBox. При размещении привязанной к данным коллекции содержимое автоматически виртуализируется, если содержимое находится в пределах ScrollViewer. Это значительно повышает производительность при размещении многих дочерних элементов.

В следующей разметке показано, как использовать VirtualizingStackPanel в роли хоста для элементов. Присоединенное свойство VirtualizingStackPanel.IsVirtualizingProperty должно иметь значение true (по умолчанию) для виртуализации.

<StackPanel DataContext="{Binding Source={StaticResource Leagues}}">
    <TextBlock Text="{Binding XPath=@name}" FontFamily="Arial" FontSize="18" Foreground="Black"/>
        <ListBox VirtualizingStackPanel.IsVirtualizing="True"
                 ItemsSource="{Binding XPath=Team}"
                 ItemTemplate="{DynamicResource NameDataStyle}"/>
</StackPanel>

Оболочка

WrapPanel используется для размещения дочерних элементов в последовательном порядке слева направо, перенося содержимое на следующую строку, когда оно достигает края родительского контейнера. Содержимое может быть ориентировано по горизонтали или по вертикали. WrapPanel полезно для простых, плавных сценариев пользовательского интерфейса. Его также можно использовать для задания единого размера для всех его дочерних элементов.

В следующем примере показано, как создать WrapPanel для отображения Button элементов управления, которые упаковываются при достижении края контейнера.

// Create the application's main window
mainWindow = gcnew System::Windows::Window();
mainWindow->Title = "WrapPanel Sample";


// Instantiate a new WrapPanel and set properties
myWrapPanel = gcnew WrapPanel();
myWrapPanel->Background = Brushes::Azure;
myWrapPanel->Orientation = Orientation::Horizontal;
myWrapPanel->ItemHeight = 25;

myWrapPanel->ItemWidth = 75;
myWrapPanel->Width = 150;
myWrapPanel->HorizontalAlignment = HorizontalAlignment::Left;
myWrapPanel->VerticalAlignment = VerticalAlignment::Top;

// Define 3 button elements. Each button is sized at width of 75, so the third button wraps to the next line.
btn1 = gcnew Button();
btn1->Content = "Button 1";
btn2 = gcnew Button();
btn2->Content = "Button 2";
btn3 = gcnew Button();
btn3->Content = "Button 3";

// Add the buttons to the parent WrapPanel using the Children.Add method.
myWrapPanel->Children->Add(btn1);
myWrapPanel->Children->Add(btn2);
myWrapPanel->Children->Add(btn3);

// Add the WrapPanel to the MainWindow as Content
mainWindow->Content = myWrapPanel;
mainWindow->Show();

// Create the application's main window
mainWindow = new System.Windows.Window();
mainWindow.Title = "WrapPanel Sample";


// Instantiate a new WrapPanel and set properties
myWrapPanel = new WrapPanel();
myWrapPanel.Background = System.Windows.Media.Brushes.Azure;
myWrapPanel.Orientation = Orientation.Horizontal;
myWrapPanel.Width = 200;
myWrapPanel.HorizontalAlignment = HorizontalAlignment.Left;
myWrapPanel.VerticalAlignment = VerticalAlignment.Top;

// Define 3 button elements. The last three buttons are sized at width
// of 75, so the forth button wraps to the next line.
btn1 = new Button();
btn1.Content = "Button 1";
btn1.Width = 200;
btn2 = new Button();
btn2.Content = "Button 2";
btn2.Width = 75;
btn3 = new Button();
btn3.Content = "Button 3";
btn3.Width = 75;
btn4 = new Button();
btn4.Content = "Button 4";
btn4.Width = 75;

// Add the buttons to the parent WrapPanel using the Children.Add method.
myWrapPanel.Children.Add(btn1);
myWrapPanel.Children.Add(btn2);
myWrapPanel.Children.Add(btn3);
myWrapPanel.Children.Add(btn4);

// Add the WrapPanel to the MainWindow as Content
mainWindow.Content = myWrapPanel;
mainWindow.Show();

WindowTitle = "WrapPanel Sample"

' Instantiate a new WrapPanel and set properties
Dim myWrapPanel As New WrapPanel()
myWrapPanel.Background = Brushes.Azure
myWrapPanel.Orientation = Orientation.Horizontal

myWrapPanel.Width = 200
myWrapPanel.HorizontalAlignment = Windows.HorizontalAlignment.Left
myWrapPanel.VerticalAlignment = Windows.VerticalAlignment.Top

' Define 3 button elements. The last three buttons are sized at width
' of 75, so the forth button wraps to the next line.
Dim btn1 As New Button()
btn1.Content = "Button 1"
btn1.Width = 200
Dim btn2 As New Button()
btn2.Content = "Button 2"
btn2.Width = 75
Dim btn3 As New Button()
btn3.Content = "Button 3"
btn3.Width = 75
Dim btn4 As New Button()
btn4.Content = "Button 4"
btn4.Width = 75

' Add the buttons to the parent WrapPanel using the Children.Add method.
myWrapPanel.Children.Add(btn1)
myWrapPanel.Children.Add(btn2)
myWrapPanel.Children.Add(btn3)
myWrapPanel.Children.Add(btn4)

' Add the WrapPanel to the Page as Content
Me.Content = myWrapPanel

<Page xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" WindowTitle="WrapPanel Sample">
  <Border HorizontalAlignment="Left" VerticalAlignment="Top" BorderBrush="Black" BorderThickness="2">
        <WrapPanel Background="LightBlue" Width="200" Height="100">
            <Button Width="200">Button 1</Button>
            <Button>Button 2</Button>
            <Button>Button 3</Button>
            <Button>Button 4</Button>
        </WrapPanel>
  </Border>
</Page>

Скомпилированное приложение дает новый пользовательский интерфейс, который выглядит следующим образом.

Элементы вложенных панелей

Panel элементы можно вложить друг в друга, чтобы создать сложные макеты. Это может оказаться очень полезным в ситуациях, когда один Panel идеально подходит для части пользовательского интерфейса, но может не соответствовать потребностям другой части пользовательского интерфейса.

Нет практического ограничения на уровень вложенности, которое может поддерживать ваше приложение, однако обычно лучше ограничить использование только тех панелей, которые действительно необходимы для нужного макета. Во многих случаях элемент Grid можно использовать вместо вложенных панелей благодаря его гибкости в роли контейнера макета. Это может повысить производительность вашего приложения, исключая ненужные элементы из дерева.

В следующем примере показано, как создать пользовательский интерфейс, который использует преимущества вложенных Panel элементов для достижения определенного макета. В этом конкретном случае элемент DockPanel используется для обеспечения структуры пользовательского интерфейса, а вложенные элементы StackPanel вместе с Gridи Canvas используются для точного размещения дочерних элементов внутри родительского DockPanel.

// Define the DockPanel.
myDockPanel = new DockPanel();

// Add the Left Docked StackPanel
Border myBorder2 = new Border();
myBorder2.BorderThickness = new Thickness(1);
myBorder2.BorderBrush = Brushes.Black;
DockPanel.SetDock(myBorder2, Dock.Left);
StackPanel myStackPanel = new StackPanel();
Button myButton1 = new Button();
myButton1.Content = "Left Docked";
myButton1.Margin = new Thickness(5);
Button myButton2 = new Button();
myButton2.Content = "StackPanel";
myButton2.Margin = new Thickness(5);
myStackPanel.Children.Add(myButton1);
myStackPanel.Children.Add(myButton2);
myBorder2.Child = myStackPanel;

// Add the Top Docked Grid.
Border myBorder3 = new Border();
myBorder3.BorderThickness = new Thickness(1);
myBorder3.BorderBrush = Brushes.Black;
DockPanel.SetDock(myBorder3, Dock.Top);
Grid myGrid = new Grid();
myGrid.ShowGridLines = true;
RowDefinition myRowDef1 = new RowDefinition();
RowDefinition myRowDef2 = new RowDefinition();
ColumnDefinition myColDef1 = new ColumnDefinition();
ColumnDefinition myColDef2 = new ColumnDefinition();
ColumnDefinition myColDef3 = new ColumnDefinition();
myGrid.ColumnDefinitions.Add(myColDef1);
myGrid.ColumnDefinitions.Add(myColDef2);
myGrid.ColumnDefinitions.Add(myColDef3);
myGrid.RowDefinitions.Add(myRowDef1);
myGrid.RowDefinitions.Add(myRowDef2);
TextBlock myTextBlock1 = new TextBlock();
myTextBlock1.FontSize = 20;
myTextBlock1.Margin = new Thickness(10);
myTextBlock1.Text = "Grid Element Docked at the Top";
Grid.SetRow(myTextBlock1, 0);
Grid.SetColumnSpan(myTextBlock1, 3);
Button myButton3 = new Button();
myButton3.Margin = new Thickness(5);
myButton3.Content = "A Row";
Grid.SetColumn(myButton3, 0);
Grid.SetRow(myButton3, 1);
Button myButton4 = new Button();
myButton4.Margin = new Thickness(5);
myButton4.Content = "of Button";
Grid.SetColumn(myButton4, 1);
Grid.SetRow(myButton4, 1);
Button myButton5 = new Button();
myButton5.Margin = new Thickness(5);
myButton5.Content = "Elements";
Grid.SetColumn(myButton5, 2);
Grid.SetRow(myButton5, 1);
myGrid.Children.Add(myTextBlock1);
myGrid.Children.Add(myButton3);
myGrid.Children.Add(myButton4);
myGrid.Children.Add(myButton5);
myBorder3.Child = myGrid;

// Add the Bottom Docked StackPanel.
Border myBorder4 = new Border();
myBorder4.BorderBrush = Brushes.Black;
myBorder4.BorderThickness = new Thickness(1);
DockPanel.SetDock(myBorder4, Dock.Bottom);
StackPanel myStackPanel2 = new StackPanel();
myStackPanel2.Orientation = Orientation.Horizontal;
TextBlock myTextBlock2 = new TextBlock();
myTextBlock2.Text = "This StackPanel is Docked to the Bottom";
myTextBlock2.Margin = new Thickness(5);
myStackPanel2.Children.Add(myTextBlock2);
myBorder4.Child = myStackPanel2;

// Add the Canvas, that fills remaining space.
Border myBorder5 = new Border();
myBorder4.BorderBrush = Brushes.Black;
myBorder5.BorderThickness = new Thickness(1);
Canvas myCanvas = new Canvas();
myCanvas.ClipToBounds = true;
TextBlock myTextBlock3 = new TextBlock();
myTextBlock3.Text = "Content in the Canvas will Fill the remaining space.";
Canvas.SetTop(myTextBlock3, 50);
Canvas.SetLeft(myTextBlock3, 50);
Ellipse myEllipse = new Ellipse();
myEllipse.Height = 100;
myEllipse.Width = 125;
myEllipse.Fill = Brushes.CornflowerBlue;
myEllipse.Stroke = Brushes.Aqua;
Canvas.SetTop(myEllipse, 100);
Canvas.SetLeft(myEllipse, 150);
myCanvas.Children.Add(myTextBlock3);
myCanvas.Children.Add(myEllipse);
myBorder5.Child = myCanvas;

// Add child elements to the parent DockPanel.
myDockPanel.Children.Add(myBorder2);
myDockPanel.Children.Add(myBorder3);
myDockPanel.Children.Add(myBorder4);
myDockPanel.Children.Add(myBorder5);

Dim myDockPanel As New DockPanel()

Dim myBorder2 As New Border()
myBorder2.BorderThickness = New Thickness(1)
myBorder2.BorderBrush = Brushes.Black
DockPanel.SetDock(myBorder2, Dock.Left)
Dim myStackPanel As New StackPanel()
Dim myButton1 As New Button()
myButton1.Content = "Left Docked"
myButton1.Margin = New Thickness(5)
Dim myButton2 As New Button()
myButton2.Content = "StackPanel"
myButton2.Margin = New Thickness(5)
myStackPanel.Children.Add(myButton1)
myStackPanel.Children.Add(myButton2)
myBorder2.Child = myStackPanel

Dim myBorder3 As New Border()
myBorder3.BorderThickness = New Thickness(1)
myBorder3.BorderBrush = Brushes.Black
DockPanel.SetDock(myBorder3, Dock.Top)
Dim myGrid As New Grid()
myGrid.ShowGridLines = True
Dim myRowDef1 As New RowDefinition()
Dim myRowDef2 As New RowDefinition()
Dim myColDef1 As New ColumnDefinition()
Dim myColDef2 As New ColumnDefinition()
Dim myColDef3 As New ColumnDefinition()
myGrid.ColumnDefinitions.Add(myColDef1)
myGrid.ColumnDefinitions.Add(myColDef2)
myGrid.ColumnDefinitions.Add(myColDef3)
myGrid.RowDefinitions.Add(myRowDef1)
myGrid.RowDefinitions.Add(myRowDef2)
Dim myTextBlock1 As New TextBlock()
myTextBlock1.FontSize = 20
myTextBlock1.Margin = New Thickness(10)
myTextBlock1.Text = "Grid Element Docked at the Top"
Grid.SetRow(myTextBlock1, 0)
Grid.SetColumnSpan(myTextBlock1, 3)
Dim myButton3 As New Button()
myButton3.Margin = New Thickness(5)
myButton3.Content = "A Row"
Grid.SetColumn(myButton3, 0)
Grid.SetRow(myButton3, 1)
Dim myButton4 As New Button()
myButton4.Margin = New Thickness(5)
myButton4.Content = "of Button"
Grid.SetColumn(myButton4, 1)
Grid.SetRow(myButton4, 1)
Dim myButton5 As New Button()
myButton5.Margin = New Thickness(5)
myButton5.Content = "Elements"
Grid.SetColumn(myButton5, 2)
Grid.SetRow(myButton5, 1)
myGrid.Children.Add(myTextBlock1)
myGrid.Children.Add(myButton3)
myGrid.Children.Add(myButton4)
myGrid.Children.Add(myButton5)
myBorder3.Child = myGrid

Dim myBorder4 As New Border()
myBorder4.BorderBrush = Brushes.Black
myBorder4.BorderThickness = New Thickness(1)
DockPanel.SetDock(myBorder4, Dock.Bottom)
Dim myStackPanel2 As New StackPanel()
myStackPanel2.Orientation = Orientation.Horizontal
Dim myTextBlock2 As New TextBlock()
myTextBlock2.Text = "This StackPanel is Docked to the Bottom"
myTextBlock2.Margin = New Thickness(5)
myStackPanel2.Children.Add(myTextBlock2)
myBorder4.Child = myStackPanel2

Dim myBorder5 As New Border()
myBorder5.BorderBrush = Brushes.Black
myBorder5.BorderThickness = New Thickness(1)
Dim myCanvas As New Canvas()
myCanvas.ClipToBounds = True
Dim myTextBlock3 As New TextBlock()
myTextBlock3.Text = "Content in the Canvas will Fill the remaining space."
Canvas.SetTop(myTextBlock3, 50)
Canvas.SetLeft(myTextBlock3, 50)
Dim myEllipse As New Ellipse()
myEllipse.Height = 100
myEllipse.Width = 125
myEllipse.Fill = Brushes.CornflowerBlue
myEllipse.Stroke = Brushes.Aqua
Canvas.SetTop(myEllipse, 100)
Canvas.SetLeft(myEllipse, 150)
myCanvas.Children.Add(myTextBlock3)
myCanvas.Children.Add(myEllipse)
myBorder5.Child = myCanvas

myDockPanel.Children.Add(myBorder2)
myDockPanel.Children.Add(myBorder3)
myDockPanel.Children.Add(myBorder4)
myDockPanel.Children.Add(myBorder5)

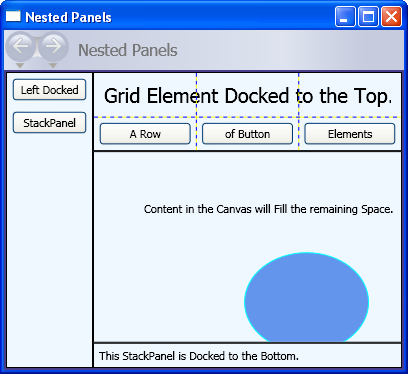

Скомпилированное приложение дает новый пользовательский интерфейс, который выглядит следующим образом.

Пользовательские элементы панели

Хотя WPF предоставляет ряд гибких элементов управления для макета, пользовательское поведение макета также можно настроить, переопределив методы ArrangeOverride и MeasureOverride. Настраиваемое изменение размера и позиционирования можно выполнить за счёт определения новых способов позиционирования в этих методах переопределения.

Аналогичным образом, поведение настраиваемых макетов на основе производных классов (например, Canvas или Grid) можно определить путем переопределения их методов ArrangeOverride и MeasureOverride.

В следующем примере разметки показано, как создать настраиваемый элемент Panel. Этот новый Panel, определенный как PlotPanel, поддерживает размещение дочерних элементов с помощью жестко закодированных координат x- и y-. В этом примере элемент Rectangle (не показан) размещается в точке графика 50 (x) и 50 (y).

public:
   ref class PlotPanel : Panel {

   public:
      PlotPanel () {};

   protected:
      // Override the default Measure method of Panel
      virtual Size MeasureOverride(Size availableSize) override
      {
          Size^ panelDesiredSize = gcnew Size();

          // In our example, we just have one child.
          // Report that our panel requires just the size of its only child.
          for each (UIElement^ child in InternalChildren)
          {
              child->Measure(availableSize);
              panelDesiredSize = child->DesiredSize;
          }
          return *panelDesiredSize ;
      }

   protected:
      virtual System::Windows::Size ArrangeOverride (Size finalSize) override
      {
         for each (UIElement^ child in InternalChildren)
         {
            double x = 50;
            double y = 50;
            child->Arrange(Rect(Point(x, y), child->DesiredSize));
         }
         return finalSize;
      };
   };

public class PlotPanel : Panel
{
    // Default public constructor
    public PlotPanel()
        : base()
    {
    }

    // Override the default Measure method of Panel
    protected override Size MeasureOverride(Size availableSize)
    {
        Size panelDesiredSize = new Size();

        // In our example, we just have one child.
        // Report that our panel requires just the size of its only child.
        foreach (UIElement child in InternalChildren)
        {
            child.Measure(availableSize);
            panelDesiredSize = child.DesiredSize;
        }

        return panelDesiredSize ;
    }
    protected override Size ArrangeOverride(Size finalSize)
    {
        foreach (UIElement child in InternalChildren)
        {
            double x = 50;
            double y = 50;

            child.Arrange(new Rect(new Point(x, y), child.DesiredSize));
        }
        return finalSize; // Returns the final Arranged size
    }
}

Public Class PlotPanel
    Inherits Panel
    'Override the default Measure method of Panel.

    Protected Overrides Function MeasureOverride(ByVal availableSize As System.Windows.Size) As System.Windows.Size
        Dim panelDesiredSize As Size = New Size()
        ' In our example, we just have one child.
        ' Report that our panel requires just the size of its only child.
        For Each child As UIElement In InternalChildren
            child.Measure(availableSize)
            panelDesiredSize = child.DesiredSize
        Next
        Return panelDesiredSize
    End Function
    Protected Overrides Function ArrangeOverride(ByVal finalSize As System.Windows.Size) As System.Windows.Size
        For Each child As UIElement In InternalChildren
            Dim x As Double = 50
            Dim y As Double = 50
            child.Arrange(New Rect(New System.Windows.Point(x, y), child.DesiredSize))
        Next
        Return finalSize
    End Function
End Class

Для просмотра более сложной реализации пользовательской панели, см. статью Создание пользовательской панели, оборачивающей содержимое.

Поддержка локализации и глобализации

WPF поддерживает ряд функций, которые помогают в создании локализуемого пользовательского интерфейса.

Все элементы панели изначально поддерживают свойство FlowDirection, которое можно использовать для динамической повторной компоновки содержимого на основе настроек локали или языка пользователя. Дополнительные сведения см. в разделе FlowDirection.

Свойство SizeToContent предоставляет механизм, позволяющий разработчикам приложений предвидеть потребности локализованного пользовательского интерфейса. Используя значение WidthAndHeight этого свойства, родительский Window всегда стремится изменяться в размере, чтобы соответствовать содержимому, и не ограничивается искусственными ограничениями по высоте или ширине.

DockPanel, Gridи StackPanel являются хорошим выбором для локализуемого пользовательского интерфейса. Canvas не является хорошим выбором, однако, потому что он позиционирует содержимое абсолютно, что затрудняет локализацию.

Дополнительные сведения о создании приложений WPF с локализуемыми пользовательскими интерфейсами (UI) см. в разделе Использование автоматической компоновки.

См. также

• Пошаговое руководство: Моё первое настольное приложение WPF
• пример галереи макетов WPF
• Макет
• Образец галереи элементов управления WPF
• Обзор выравнивания, полей и отступов
• Создание пользовательского примера панели упаковки содержимого
• Обзор присоединенных свойств
• используйте автоматический обзор макета
• Макет и дизайн
