Использование стеклянной рамки в приложении WPF

  • Статья

В этом разделе показано, как расширить стеклянную рамку Windows Vista до клиентской области приложения Windows Presentation Foundation (WPF).

Примечание.

Этот пример будет работать только на компьютере под управлением Windows Vista, где запущен диспетчер окон рабочего стола с включенным эффектом прозрачного стекла. Выпуск Windows Vista Home Basic не поддерживает эффект прозрачного стекла. В нем области, которые обычно отображаются с эффектом прозрачного стекла в других выпусках Windows Vista, отображаются непрозрачными.

Расширенная стеклянная рамка в адресной строке

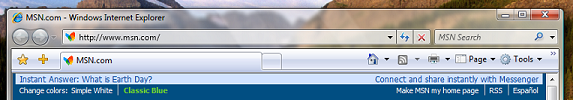

На следующем рисунке показана стеклянная рамка, расширенная на адресную строку Internet Explorer 7:

Screenshot showing glass frame extended behind IE7 address bar.

Чтобы расширить стеклянную рамку на приложение WPF, требуется доступ к неуправляемому API. В следующем примере кода выполняется вызов неуправляемого кода (pinvoke) для двух API, необходимых для расширения рамки на клиентскую область. Каждый из этих API объявляется в классе с именем NonClientRegionAPI.

[StructLayout(LayoutKind.Sequential)]
public struct MARGINS
{
    public int cxLeftWidth;      // width of left border that retains its size
    public int cxRightWidth;     // width of right border that retains its size
    public int cyTopHeight;      // height of top border that retains its size
    public int cyBottomHeight;   // height of bottom border that retains its size
};

[DllImport("DwmApi.dll")]
public static extern int DwmExtendFrameIntoClientArea(
    IntPtr hwnd,
    ref MARGINS pMarInset);

<StructLayout(LayoutKind.Sequential)>
Public Structure MARGINS
    Public cxLeftWidth As Integer ' width of left border that retains its size
    Public cxRightWidth As Integer ' width of right border that retains its size
    Public cyTopHeight As Integer ' height of top border that retains its size
    Public cyBottomHeight As Integer ' height of bottom border that retains its size
End Structure

<DllImport("DwmApi.dll")>
Public Shared Function DwmExtendFrameIntoClientArea(ByVal hwnd As IntPtr, ByRef pMarInset As MARGINS) As Integer
End Function

DwmExtendFrameIntoClientArea — функция DWM, которая расширяет рамку на клиентскую область. Она принимает два параметра — дескриптор окна и структуру MARGINS. MARGINS используется для сообщения DWM, насколько следует расширить рамку в клиентской области.

Расширенная стеклянная рамка в событии Loaded

Для использования функции DwmExtendFrameIntoClientArea необходимо получить дескриптор окна. В WPF дескриптор окна можно получить из свойства Handle объекта HwndSource. В следующем примере рамка расширяется на клиентскую область при событии Loaded окна.

void OnLoaded(object sender, RoutedEventArgs e)
{
   try
   {
      // Obtain the window handle for WPF application
      IntPtr mainWindowPtr = new WindowInteropHelper(this).Handle;
      HwndSource mainWindowSrc = HwndSource.FromHwnd(mainWindowPtr);
      mainWindowSrc.CompositionTarget.BackgroundColor = Color.FromArgb(0, 0, 0, 0);

      // Get System Dpi
      System.Drawing.Graphics desktop = System.Drawing.Graphics.FromHwnd(mainWindowPtr);
      float DesktopDpiX = desktop.DpiX;
      float DesktopDpiY = desktop.DpiY;

      // Set Margins
      NonClientRegionAPI.MARGINS margins = new NonClientRegionAPI.MARGINS();

      // Extend glass frame into client area
      // Note that the default desktop Dpi is 96dpi. The  margins are
      // adjusted for the system Dpi.
      margins.cxLeftWidth = Convert.ToInt32(5 * (DesktopDpiX / 96));
      margins.cxRightWidth = Convert.ToInt32(5 * (DesktopDpiX / 96));
      margins.cyTopHeight = Convert.ToInt32(((int)topBar.ActualHeight + 5) * (DesktopDpiX / 96));
      margins.cyBottomHeight = Convert.ToInt32(5 * (DesktopDpiX / 96));

      int hr = NonClientRegionAPI.DwmExtendFrameIntoClientArea(mainWindowSrc.Handle, ref margins);
      //
      if (hr < 0)
      {
         //DwmExtendFrameIntoClientArea Failed
      }
   }
   // If not Vista, paint background white.
   catch (DllNotFoundException)
   {
      Application.Current.MainWindow.Background = Brushes.White;
   }
}

Расширенная стеклянная рамка в клиентской области

В следующем примере показано простое окно, в котором рамка расширяется на клиентскую область. Рамка расширяется за пределы верхней границы, содержащей два объекта TextBox.

<Window x:Class="SDKSample.Window1"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    Title="Extended Glass in WPF" Height="300" Width="400"
    Loaded="OnLoaded" Background="Transparent"
    >
  <Grid ShowGridLines="True">
    <DockPanel Name="mainDock">
      <!-- The border is used to compute the rendered height with margins.
           topBar contents will be displayed on the extended glass frame.-->
      <Border Name="topBar" DockPanel.Dock="Top" >
        <Grid Name="grid">
          <Grid.ColumnDefinitions>
            <ColumnDefinition MinWidth="100" Width="*"/>
            <ColumnDefinition Width="Auto"/>
          </Grid.ColumnDefinitions>
          <TextBox Grid.Column="0" MinWidth="100" Margin="0,0,10,5">Path</TextBox>
          <TextBox Grid.Column="1" MinWidth="75" Margin="0,0,0,5">Search</TextBox>
        </Grid>
      </Border>
      <Grid DockPanel.Dock="Top" >
        <Grid.ColumnDefinitions>
          <ColumnDefinition/>
        </Grid.ColumnDefinitions>
        <TextBox Grid.Column="0" AcceptsReturn="True"/>
      </Grid>
    </DockPanel>
  </Grid>
</Window>

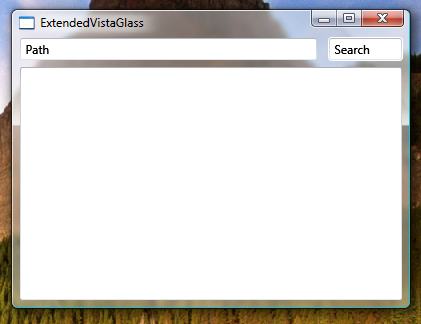

На следующем рисунке показана стеклянная рамка, расширенная на приложение WPF:

Screenshot showing a glass frame extended into a WPF application.
