Как создать службу рабочего процесса с помощью действий обмена сообщениями

В этом разделе приведены сведения о том, как создать простую службу рабочего процесса с помощью действий обмена сообщениями. В нем рассматривается механизм создания службы рабочего процесса, когда служба состоит только из действий обмена сообщениями. В реальных службах рабочий процесс содержит множество других действий. Служба реализует одну операцию с именем Echo, которая принимает строку и возвращает строку вызывающему коду. Это первый из двух разделов. В следующем разделе : Доступ к службе из приложения рабочего процесса описывается, как создать приложение рабочего процесса, которое может вызывать службу, созданную в этом разделе.

Создание проекта службы рабочего процесса

1. Запустите Visual Studio 2012.

2. Щелкните меню "Файл", выберите "Создать", а затем "Проект", чтобы отобразить диалоговое окно "Создать проект". Выберите рабочий процесс из списка установленных шаблонов и приложения службы рабочих процессов WCF из списка типов проектов. Назовите проект MyWFService и используйте расположение по умолчанию, как показано на следующем рисунке.

   Нажмите кнопку "ОК", чтобы закрыть диалоговое окно "Новый проект".

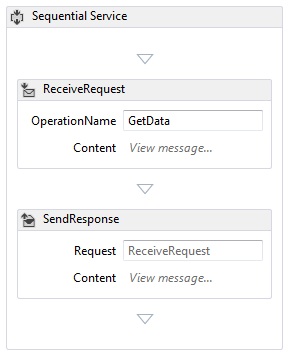

3. После создания проекта в конструкторе открывается файл Service1.xamlx, как показано на следующем рисунке.



   Щелкните правой кнопкой мыши действие, помеченное последовательной службой , и выберите "Удалить".

Реализация службы рабочего процесса

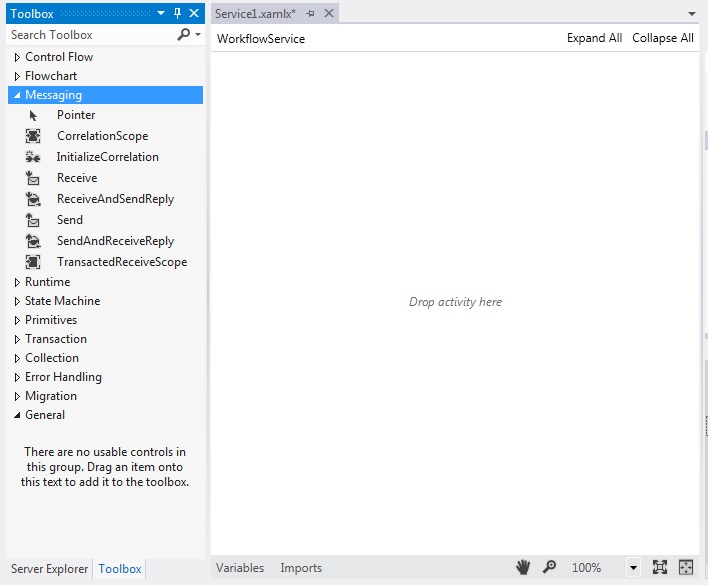

1. Выберите вкладку "Панель элементов" в левой части экрана, чтобы отобразить панель элементов и нажмите кнопку, чтобы сохранить окно открытым. Разверните раздел "Обмен сообщениями" на панели элементов, чтобы отобразить действия обмена сообщениями и шаблоны действий обмена сообщениями, как показано на следующем рисунке.



2. Перетащите шаблон ReceiveAndSendReply в конструктор рабочих процессов. Это создает Sequence действие с действием получения , за которым следует SendReply действие, как показано на следующем рисунке.



   Обратите внимание, что у действия SendReply свойство Request имеет значение Receive, это имя действия Receive, на которое отвечает действие SendReply.

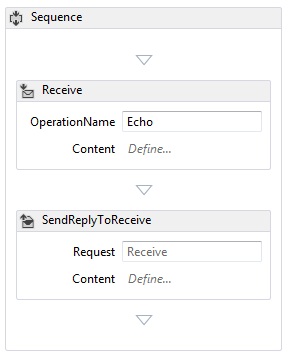

3. В типе Echo действия в текстовое Receive поле с меткой OperationName. Это задает имя операции, которую реализует служба.

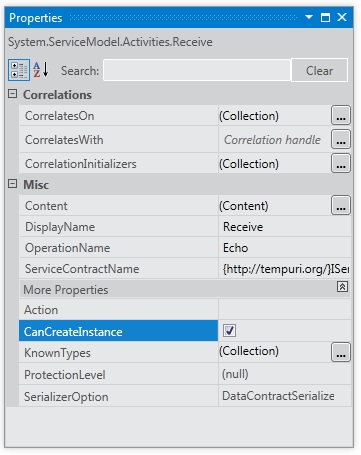

4. При выбранном Receive действии откройте окно свойств, если оно еще не открыто, щелкнув меню "Вид " и выбрав окно свойств. В окне свойств прокрутите вниз, пока не увидите CanCreateInstance и щелкните поле проверка, как показано на следующем рисунке. Этот параметр позволяет службе рабочего процесса создавать новый экземпляр службы при получении сообщения (если это необходимо).

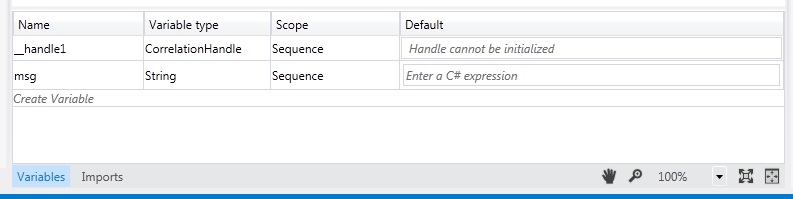

5. Sequence Выберите действие и нажмите кнопку "Переменные" в левом нижнем углу конструктора. Откроется редактор переменных. Щелкните ссылку "Создать переменную ", чтобы добавить переменную, чтобы сохранить строку, отправленную в операцию. Присвойте переменной имя и msg задайте для нее значение String, как показано на следующем рисунке.



   Нажмите кнопку "Переменные", чтобы закрыть редактор переменных .

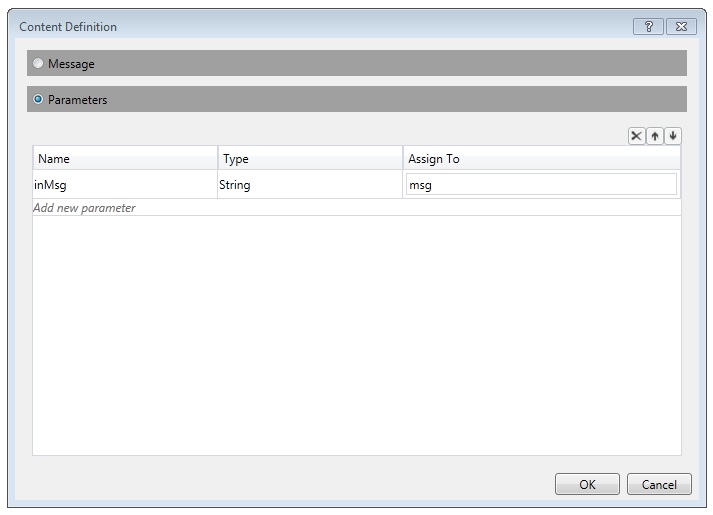

6. Щелкните ссылку Define.. в текстовом Receive поле "Содержимое" в действии, чтобы отобразить диалоговое окно "Определение контента". Нажмите переключатель "Параметры", щелкните ссылку "Добавить новый параметр", введите inMsg в текстовое поле "Имя", выберите "Строка" в раскрывающемся списке "Тип" и введите msg в текстовом поле "Назначить" как показано на следующем рисунке.



   Это указывает, что действие Receive получает строковый параметр, а данные будут привязаны к переменной msg. Нажмите кнопку "ОК" , чтобы закрыть диалоговое окно "Определение контента".

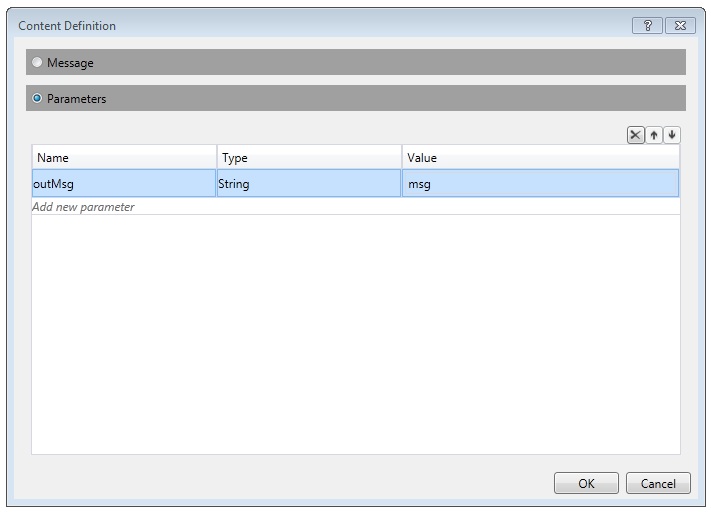

7. Щелкните ссылку "Определить... " в поле "Содержимое " в SendReply действии, чтобы отобразить диалоговое окно "Определение контента". Нажмите переключатель "Параметры", щелкните ссылку "Добавить новый параметр", введите outMsg в текстовое поле "Имя", выберите "Строка" в раскрывающемся списке "Тип" и msg в текстовом поле "Значение", как показано на следующем рисунке.



   Это указывает, что действие SendReply отправляет сообщение или тип контракта сообщения, а данные привязаны к переменной msg. Поскольку это действие SendReply, данные в msg используются для заполнения сообщения, которое действие возвращает клиенту. Нажмите кнопку "ОК" , чтобы закрыть диалоговое окно "Определение контента".

8. Сохраните и создайте решение, щелкнув меню " Сборка" и выбрав " Создать решение".

Настройка проекта службы рабочего процесса

Служба рабочего процесса создана. В этом разделе приведены сведения о конфигурации решения службы рабочего процесса, чтобы упростить ее размещение и выполнение. Для размещения службы в этом решении используется сервер разработки ASP.NET.

Задание параметров запуска проекта

1. В Обозреватель решений щелкните myWFService правой кнопкой мыши и выберите "Свойства", чтобы отобразить диалоговое окно "Свойства проекта".

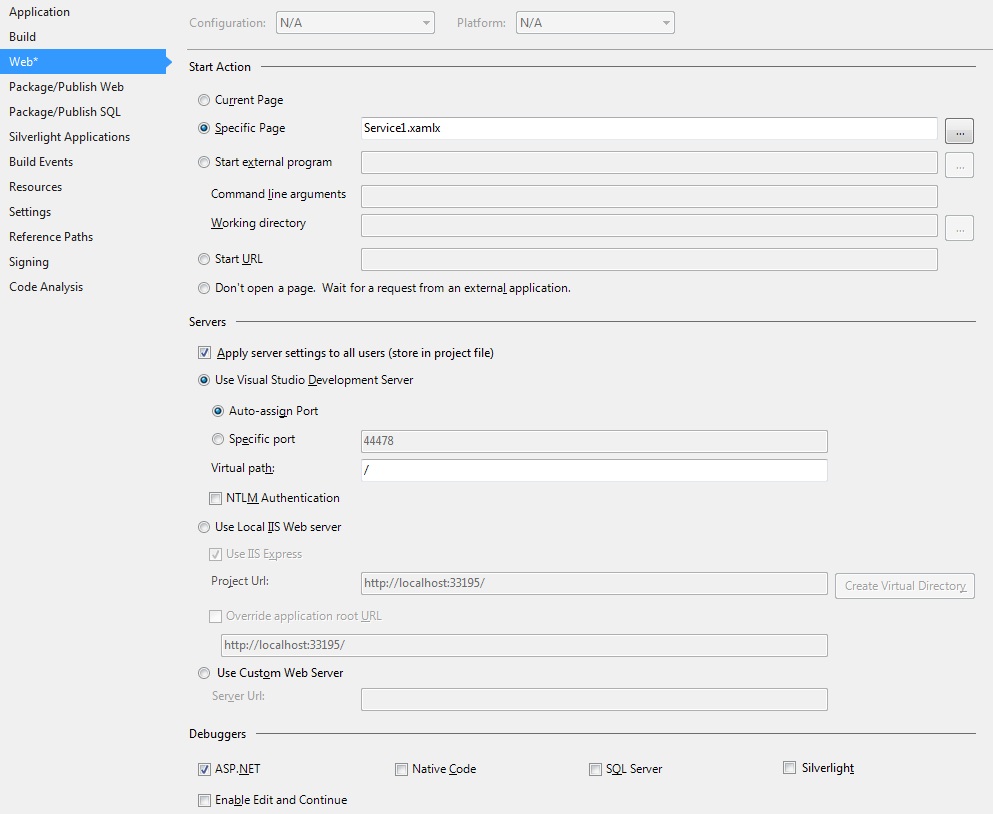

2. Выберите веб-вкладку и выберите конкретную страницу в разделе "Запуск действия" и введите Service1.xamlx текстовое поле, как показано на следующем рисунке.



   Служба, которая определена в Service1.xamlx, будет размещена на сервере разработки ASP.NET.

3. Нажмите клавиши CTRL+F5 , чтобы запустить службу. В нижней правой области рабочего стола появится значок сервера разработки ASP.NET, как показано на следующем рисунке.

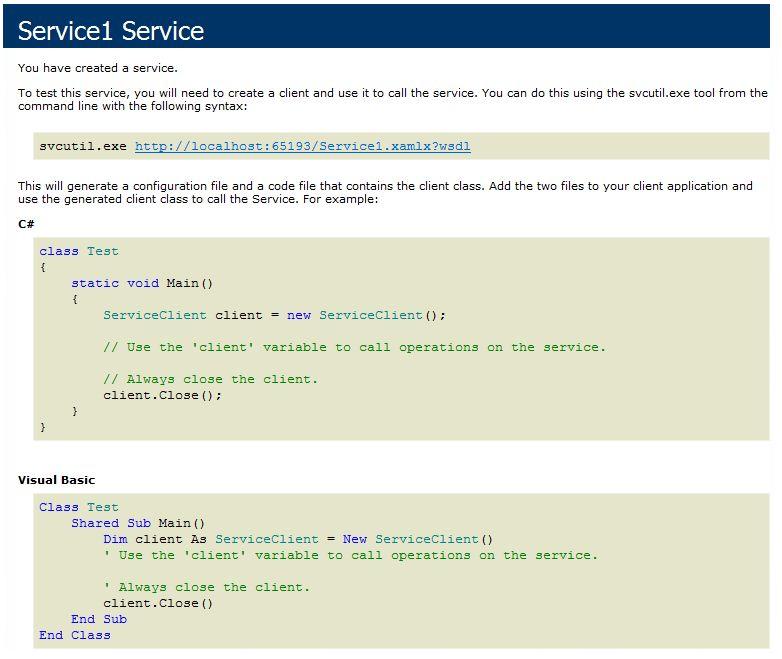

   Кроме того, в браузере отображается страница справки службы WCF для службы.



4. Перейдите к разделу "Практическое руководство. Доступ к службе из раздела приложения рабочего процесса для создания клиента рабочего процесса, вызывающего эту службу".
