Отображение текста на ЖК-дисплее

Статья
03/14/2023

Символьные ЖК-дисплеи удобно использовать для отображения информации без внешнего монитора. Обычные символьные ЖК-дисплеи можно подключить напрямую к контактам GPIO, но в этом случае требуется использовать до 10 контактов GPIO. В сценариях, требующих подключения к комбинации устройств, зачастую нецелесообразно выделять большую часть верхнего контактного ряда GPIO для символьного дисплея.

Многие производители продают символьные ЖК-дисплеи размером 20x4 со встроенным расширителем GPIO. Символьный дисплей подключается непосредственно к расширительу GPIO, который затем подключается к Raspberry Pi через последовательный протокол Inter-Integrated Circuit (I²C).

В этом разделе вы будете использовать .NET для отображения текста на ЖК-дисплее с помощью расширителя GPIO I²C.

Предварительные требования

Однопанерный компьютер (SBC) на основе ARM (ARMv7 или более поздней версии)
20x4 ЖК-символьный дисплей с интерфейсом I²C
оптоволоконные кабеля с разъемами на обоих концах;
Монтажная плата (необязательно/рекомендуется)
Коммутационная плата GPIO Raspberry Pi (необязательно/рекомендуется)
Пакет SDK для .NET 7 или более поздней версии

Примечание

В этом руководстве предполагается, что целевым устройством является Raspberry Pi. Однако это руководство можно использовать для любого SBC под управлением Linux, поддерживающего .NET, например Orange Pi, ODROID и т. д.

Примечание

Существует множество производителей символьных ЖК-дисплеев. Большинство конструкций похожи, и производители не видят никакой разницы в функционале. Для справки: это руководство было разработано для LCD2004.

Подготовка SBC

Убедитесь, что SBC настроен для поддержки следующих служб:

Для многих устройств дополнительная настройка не требуется. Для Raspberry Pi используйте raspi-config команду . Дополнительные сведения о raspi-config см. в документации по Raspberry Pi.

Подготовка оборудования

Используйте перемычки для подключения четырех контактов на расширителя I²C GPIO к Raspberry Pi следующим образом:

DGND к заземлению
VCC к 5V
SDA к SDA (GPIO 2)
SCL к SCL (GPIO 3)

При необходимости ознакомьтесь со следующими рисунками:

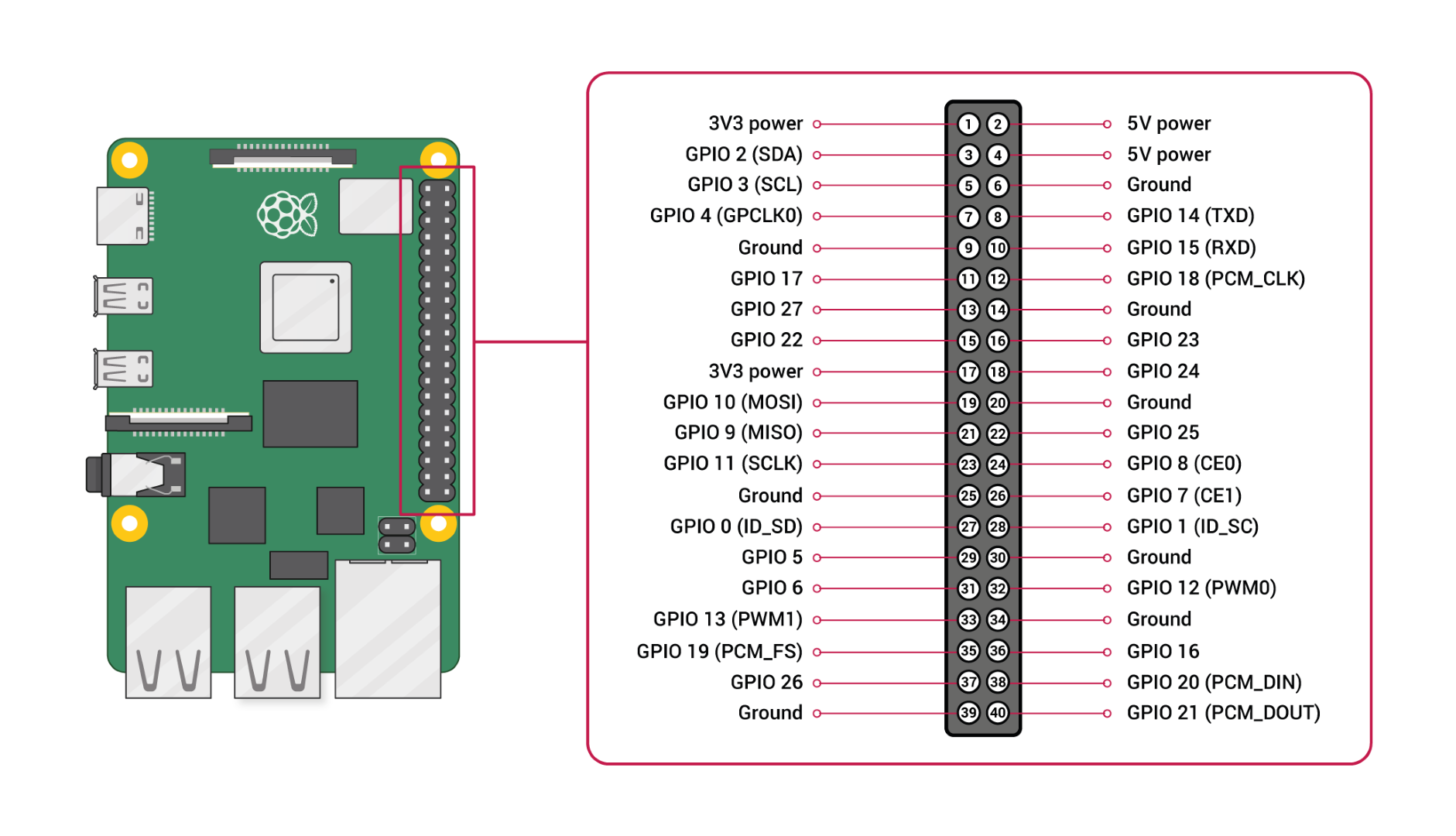

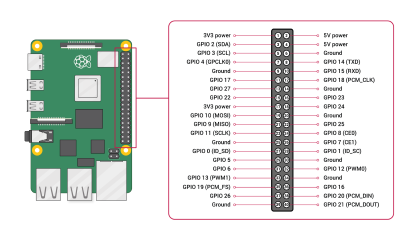

Интерфейс I²C (задняя часть экрана)	GPIO Raspberry Pi
	Изображение взято с Raspberry Pi Foundation.

Совет

Для упрощения подключения к заголовку GPIO рекомендуется использовать коммутационную плату GPIO в сочетании с монтажной платой для макетирования или тестирования.

Создайте приложение

Выполните следующие действия в предпочитаемой среде разработки.

Создайте консольное приложение .NET с помощью .NET CLI или Visual Studio. Назовите его LcdTutorial.
```
dotnet new console -o LcdTutorial
cd LcdTutorial
```
Добавьте пакет Iot.Device.Bindings в проект. Используйте либо .NET CLI из каталога проекта, либо Visual Studio.
```
dotnet add package Iot.Device.Bindings --version 2.2.0-*
```
Замените содержимое Program.cs кодом из этого примера.
```
using System;
using System.Device.Gpio;
using System.Device.I2c;
using System.Threading;
using Iot.Device.CharacterLcd;
using Iot.Device.Pcx857x;

Console.WriteLine("Displaying current time. Press Ctrl+C to end.");

using I2cDevice i2c = I2cDevice.Create(new I2cConnectionSettings(1, 0x27));
using var driver = new Pcf8574(i2c);
using var lcd = new Lcd2004(registerSelectPin: 0,
                        enablePin: 2,
                        dataPins: new int[] { 4, 5, 6, 7 },
                        backlightPin: 3,
                        backlightBrightness: 0.1f,
                        readWritePin: 1,
                        controller: new GpioController(PinNumberingScheme.Logical, driver));
int currentLine = 0;

while (true)
{
    lcd.Clear();
    lcd.SetCursorPosition(0,currentLine);
    lcd.Write(DateTime.Now.ToShortTimeString());
    currentLine = (currentLine == 3) ? 0 : currentLine + 1;
    Thread.Sleep(1000);
}
```
В приведенном выше коде:
- Объявление using создает экземпляр I2cDevice, вызывая метод I2cDevice.Create и передавая новый класс I2cConnectionSettings с параметрами busId и deviceAddress. Представляет I2cDevice собой шину I²C. Объявление using гарантирует, что объект удален и аппаратные ресурсы освобождены должным образом.

  Предупреждение

  Адрес устройства для расширителя GPIO зависит от микросхемы, используемой производителем. Расширители GPIO, оснащенные PCF8574, используют адрес 0x27, а расширители с микросхемами PCF8574A используют 0x3F. Обратитесь к документации по ЖК-дисплею.
- Другое объявление using создает экземпляр Pcf8574 и передает I2cDevice конструктору. Этот экземпляр представляет расширитель GPIO.
- Другое объявление using создает экземпляр Lcd2004 для представления дисплея. Конструктору передается несколько параметров, описывающих настройки, которые будут использоваться для взаимодействия с расширителем GPIO. Расширитель GPIO передается в качестве параметра controller.
- Цикл while выполняется бесконечно. Каждая итерация:
  1. Очищает экран.
  2. Устанавливает курсор в первую позицию в текущей строке.
  3. Записывает текущее время для отображения в текущей позиции курсора.
  4. Выполняет итерацию счетчика текущей строки.
  5. Переходит в спящий режим на 1000 мс.
Построение приложения. При использовании интерфейса командной строки .NET выполните команду dotnet build. Чтобы выполнить сборку в Visual Studio, нажмите клавиши CTRL+SHIFT+B.
Разверните приложение в SBC как автономное приложение. Инструкции см. в статье Развертывание приложений .NET в Raspberry Pi. Обязательно предоставьте исполняемому файлу разрешение execute с помощью chmod +x.
Запустите приложение на устройстве Raspberry Pi, перейдя в каталог развертывания и запустив исполняемый файл.
```
./LcdTutorial
```
Наблюдайте за отображением текущего времени в каждой строке на символьном ЖК-дисплее.

Совет

Если дисплей светится, но текст не отображается, попробуйте настроить контрастность с помощью регулятора на обратной стороне экрана.
Завершите работу программы, нажав клавиши CTRL+C.

Поздравляем! Вы отображали текст на ЖК-дисплее с помощью I²C и расширителя GPIO!

Получение исходного кода

Исходный код для этого учебника доступен на сайте GitHub.
