Руководство по построителю цифровых двойников (предварительная версия) часть 4. Изучение онтологии

Теперь, когда у вас есть онтология с типами сущностей и типами связей, вы изучите её в этом руководстве.

Это важно

Эта функция доступна в предварительной версии.

Используйте режим изучения

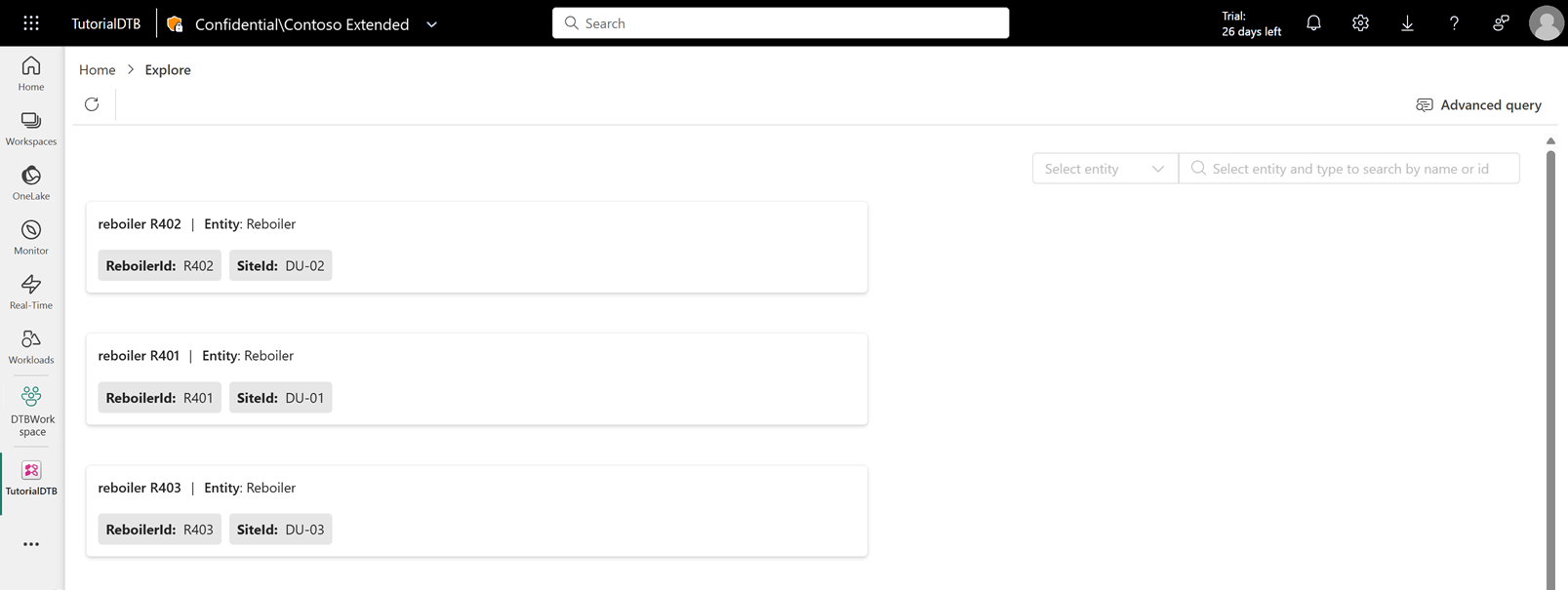

Выберите "Просмотреть экземпляры сущностей " на ленте меню, чтобы перейти в режим просмотра . Представление этого режима содержит строку поиска в правом верхнем углу для поиска типа сущности и поиска ключевых слов, а также расширенный интерфейс запроса .

Сначала отфильтруйте ресурсы по типу сущности.

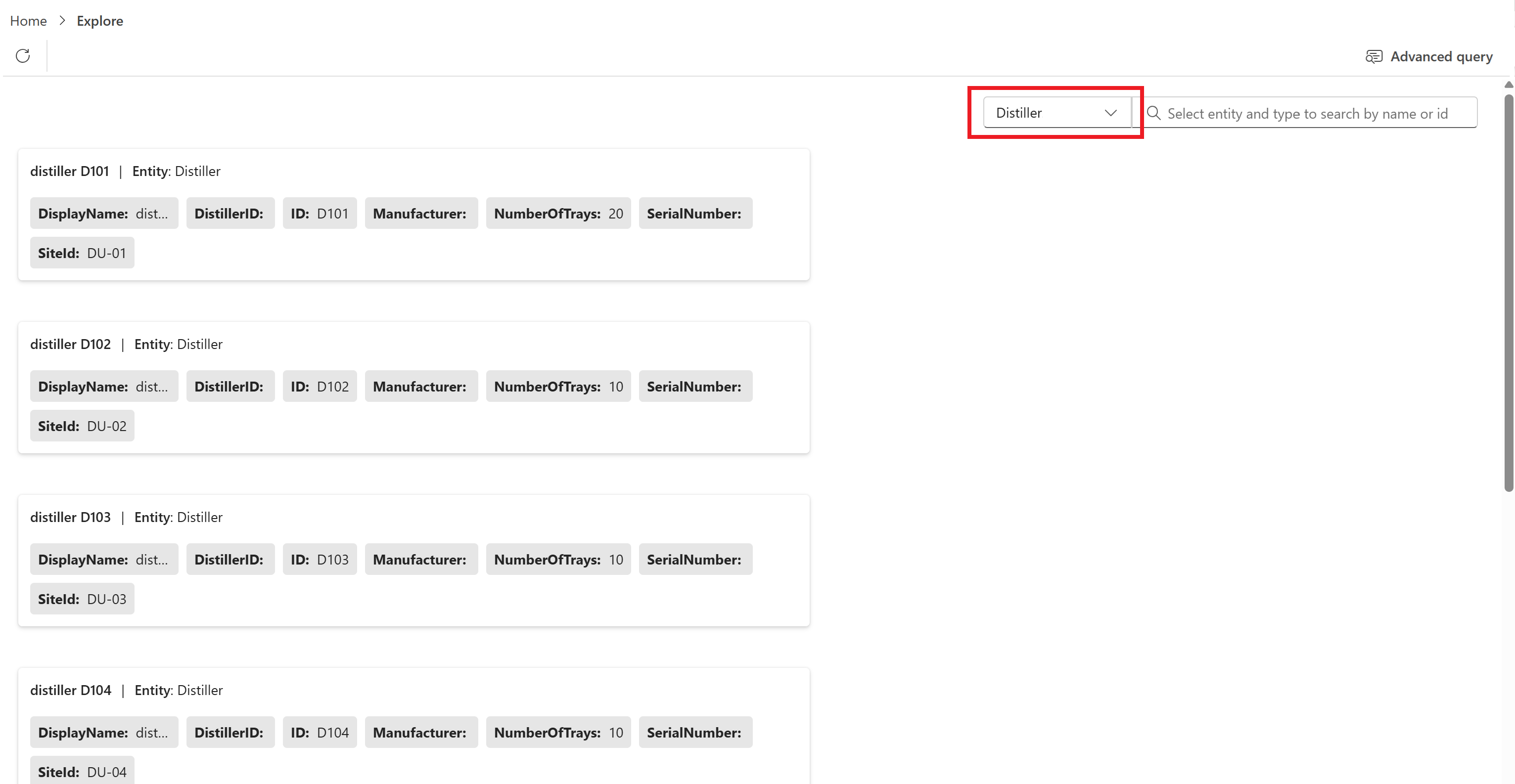

1. Выберите Дистиллятор из раскрывающегося меню.

2. Обратите внимание, что результирующий набор содержит все 10 экземпляров типа сущности Дистиллятора .



Затем выполните поиск по идентификатору отображения, который представляет собой объединение исходных столбцов, выбранных во время сопоставления.

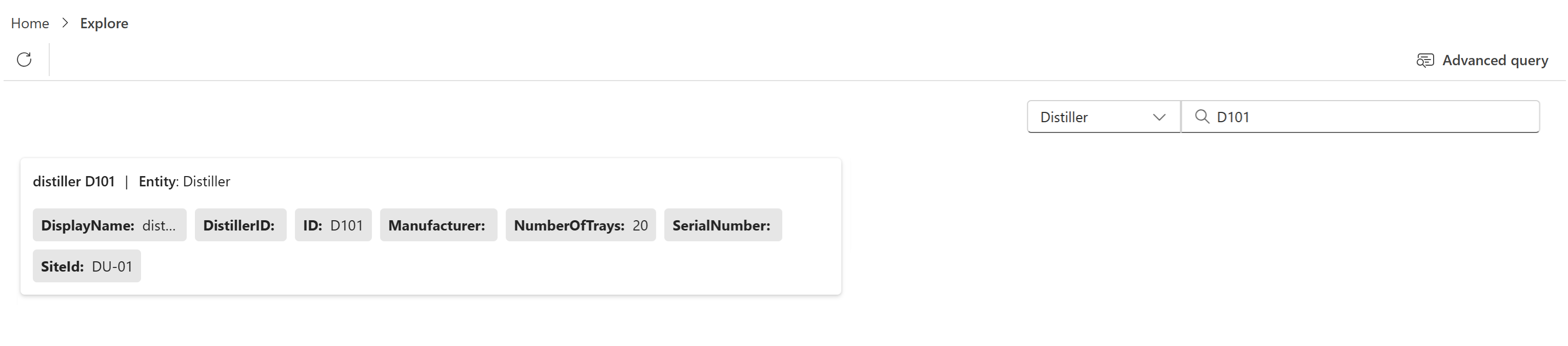

1. При выборе дистиллятора в раскрывающемся меню введите D101 в строку поиска.

2. Обратите внимание, что результирующий набор содержит один экземпляр сущности с таким именем (дистиллятор D101).



Затем попробуйте расширенный запрос, который позволяет фильтровать свойства нескольких типов сущностей.

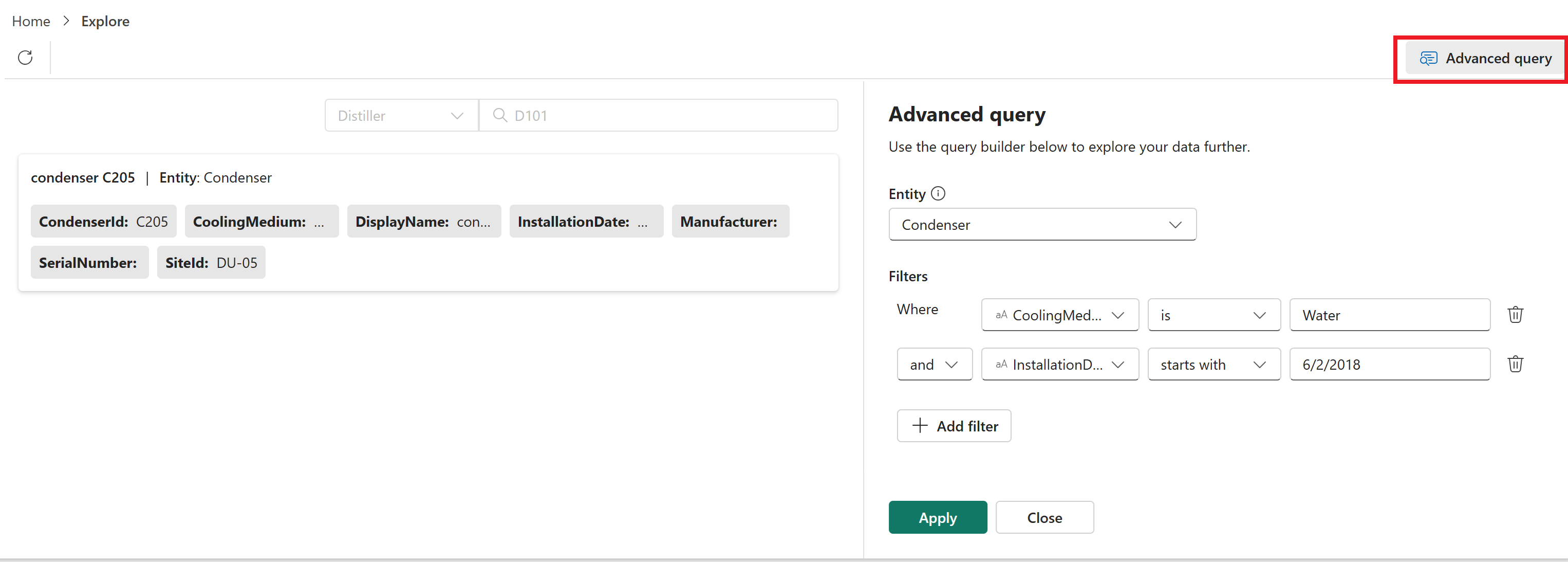

1. Нажмите кнопку "Расширенный запрос ".

2. В раскрывающемся меню выберите тип сущности "Конденсатор ".

3. Добавьте фильтр для охлаждающей среды, основанной на воде. В разделе «Фильтры» выберите «Охлаждающая среда» в качестве свойства, оставьте «равно» в качестве оператора и введите «Вода» в качестве значения.

4. Добавьте другой фильтр для даты установки. Выберите Добавить фильтр, который добавляет новую строку фильтра, автоматически связанную с предыдущим фильтром оператором и. Выберите InstallationDate как свойство, начинается с как оператор и 6/2/2018 как значение.

5. Нажмите кнопку "Применить" , чтобы запустить запрос.

6. Обратите внимание, что результат отображает только один конденсатор, соответствующий критериям фильтра.



Откройте это представление для следующего шага.

Просмотр информации об экземпляре сущности и данных временного ряда

Вы можете выбрать объект сущности для просмотра его сведений и связанных временных рядов. В результате сопоставлений до сих пор в этом руководстве эти типы сущностей содержат моделиированные свойства и значения данных.

Сначала ознакомьтесь с деталями экземпляра сущности.

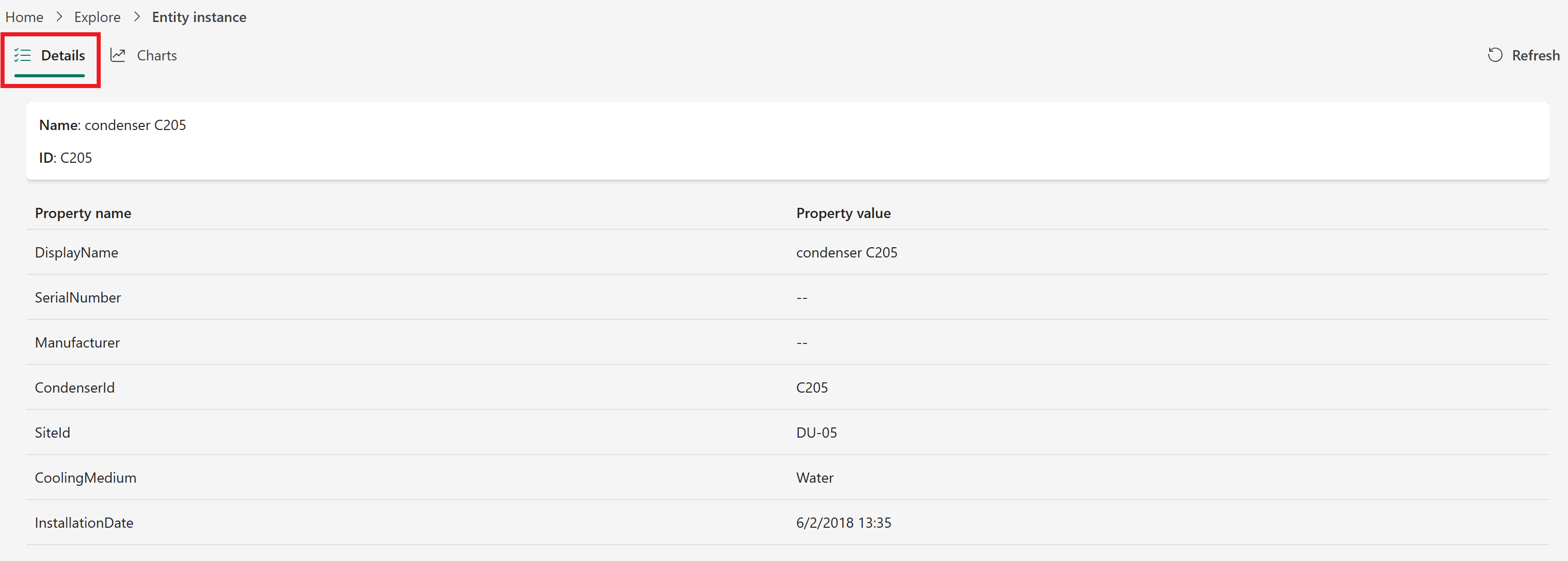

1. Выберите карточку результатов конденсатора из последнего запроса, чтобы открыть представление сведений .

2. Обратите внимание, что в этом представлении отображаются свойства экземпляра сущности, такие как идентификатор сайта и среда охлаждения.



3. Откройте это представление для следующего шага.

Просмотр связанных временных рядов диаграмм.

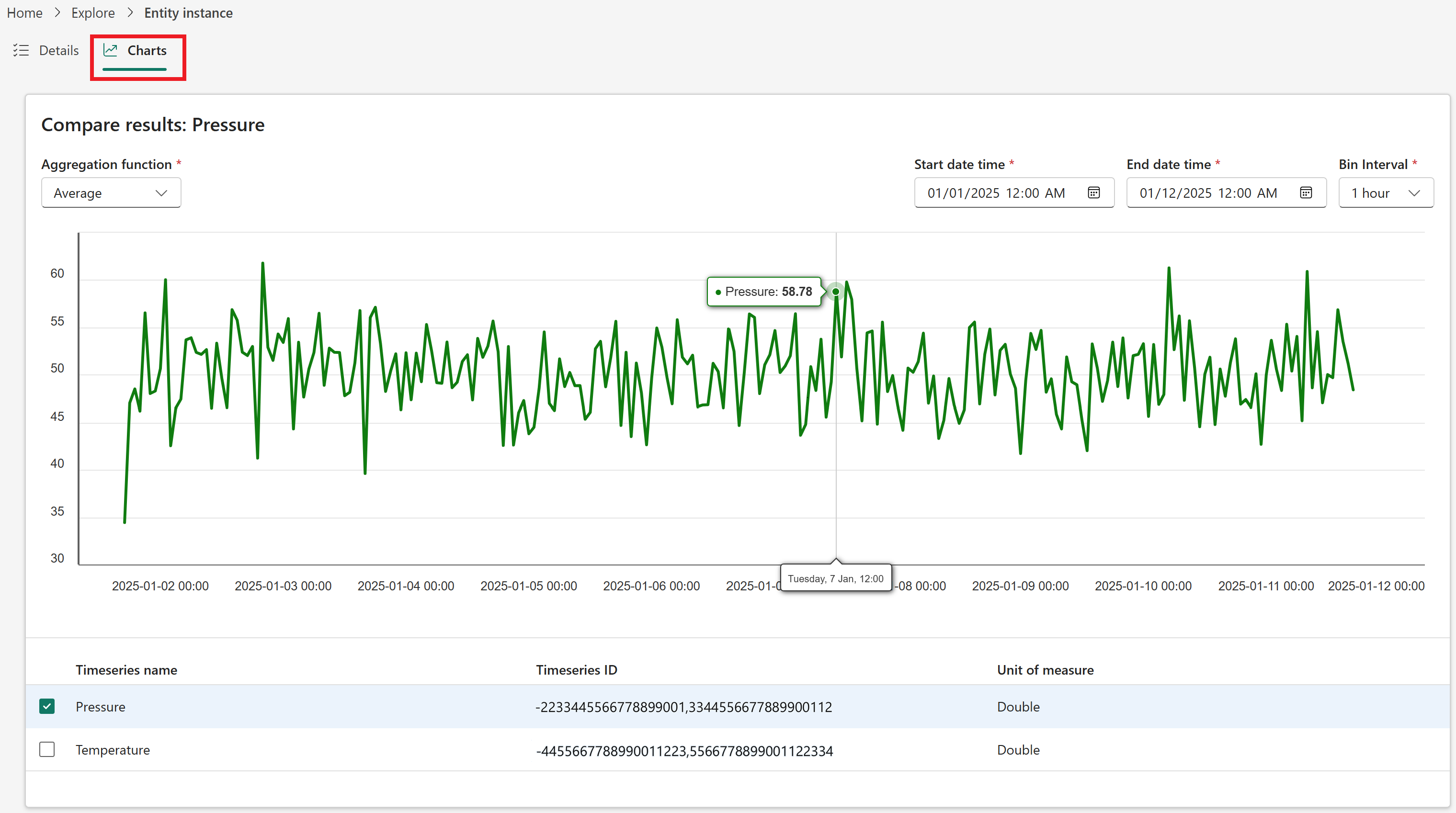

1. Используя вкладки в левом верхнем углу страницы, переключитесь с сведений на диаграммы.

2. В фильтрах диапазона дат в правом верхнем углу вкладки "Диаграммы" измените время начала на 01.01.2025 12:00 и время окончания до 01.12.2025 12:00.

3. Установите флажок рядом с именем временных рядов давления , чтобы просмотреть данные в диаграмме временных рядов.



   Подсказка

   Если данные временных рядов не отображаются, повторно запустите сопоставление временных рядов компенсатора . Состояние можно проверить на странице "Управление операциями ", доступной на ленте семантического холста.

4. Выберите названия временных рядов давления и температуры и визуализируйте несколько наборов данных на диаграмме одновременно.

5. Экспериментируйте с изменением диапазона дат и переключением между различными функциями агрегирования, такими как среднее, минимальное и максимальное.

Деактивировать тип сущности

Иногда тип сущности неправильно настроен или больше не нужен. В этом случае типы сущностей можно отключить. Деактивация типа сущности удаляет тип сущности и его конфигурации сопоставления из семантического холста. Он также удаляет экземпляры сущностей и временные ряды из обозревателя данных.

Выполните этот сценарий, удалив тип сущности Reboiler из вашей ontology.

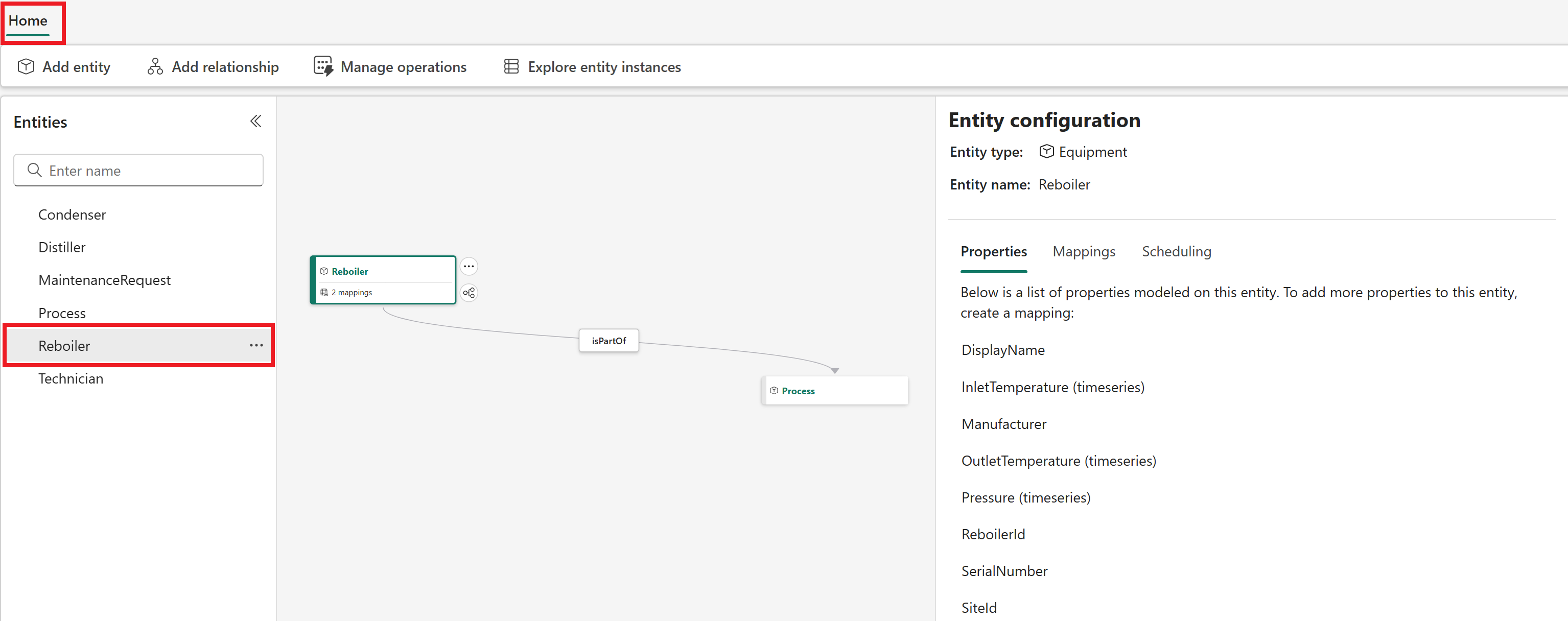

1. Выберите "Главная" в левом верхнем углу, чтобы вернуться на семантический холст. Выберите тип сущности Reboiler , чтобы просмотреть его на холсте.

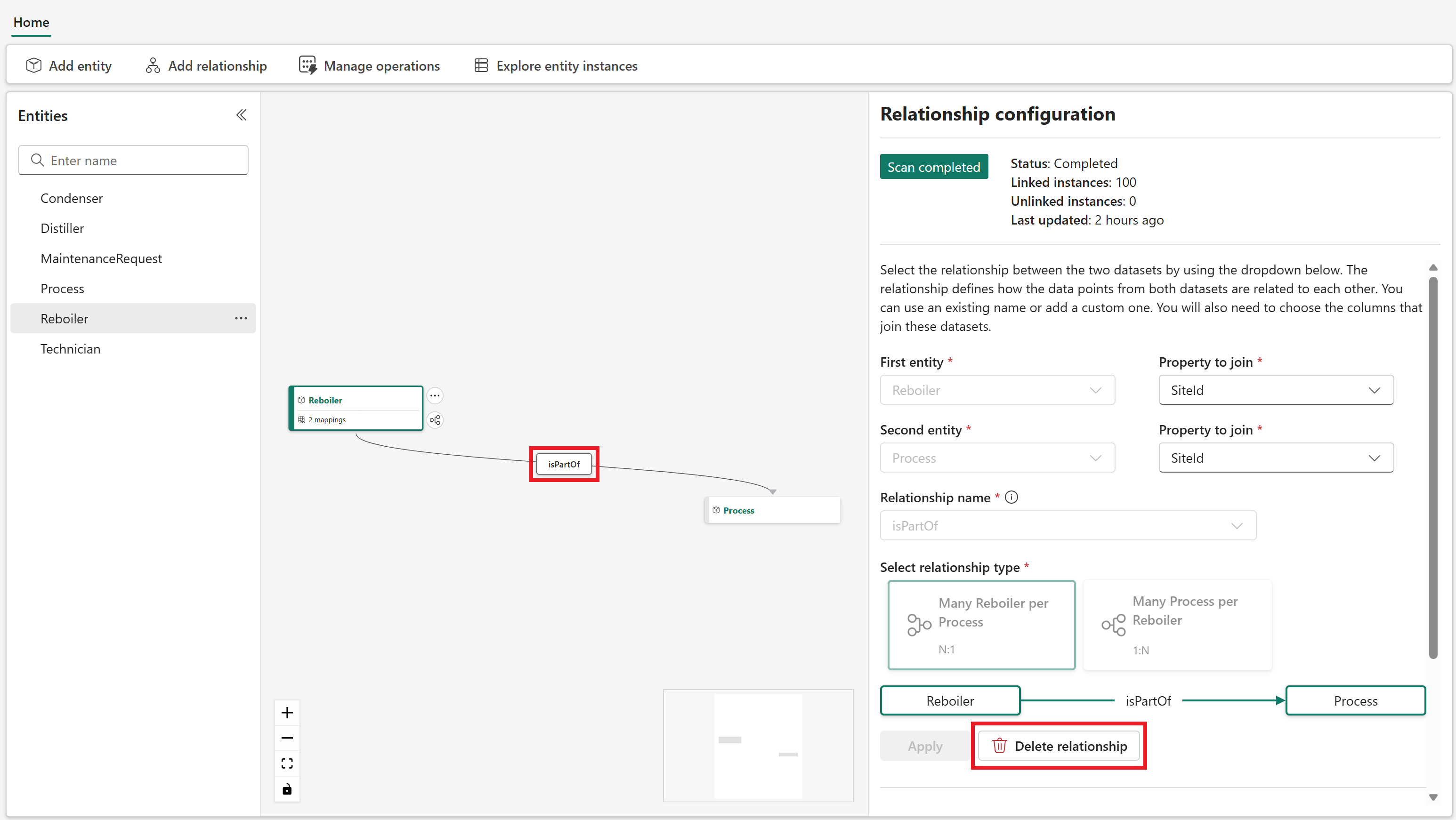

2. Прежде чем деактивировать сущность, необходимо удалить типы связей. Выберите тип связи isPartOf на семантическом холсте, чтобы открыть область конфигурации связи и выбрать связь "Удалить".

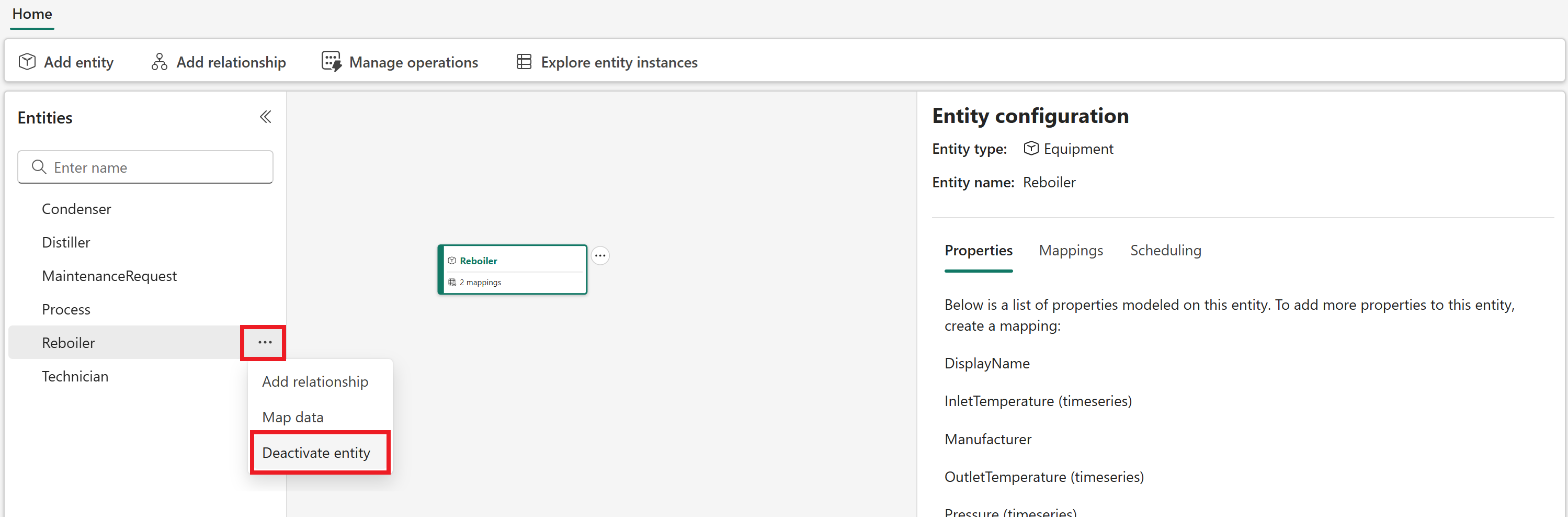

3. После удаления типа связи можно деактивировать тип сущности. Наведите указатель мыши на тип сущности Reboiler и выберите многоточие рядом с ним. Выберите Деактивировать сущность в меню и подтвердите.

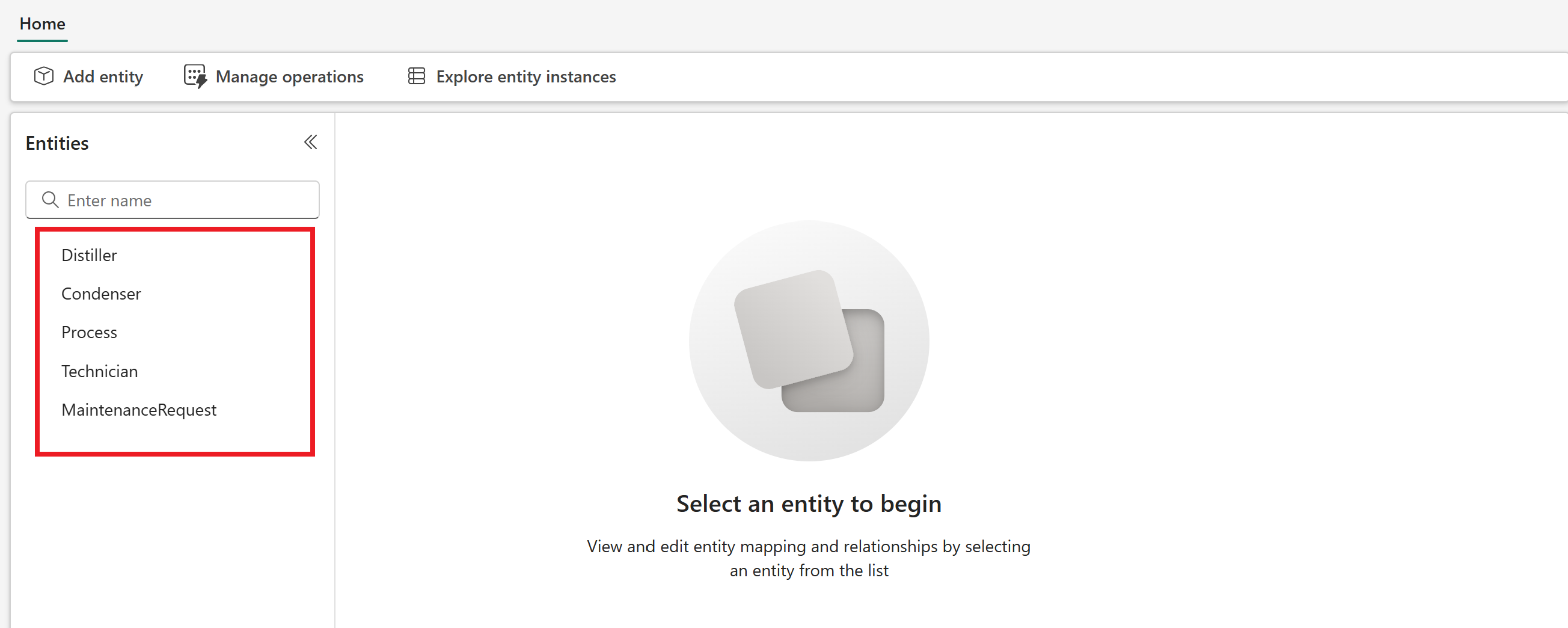

4. Тип сущности исчезает из списка сущностей и больше не отображается на семантическом холсте.



5. Переключитесь в режим просмотра . Обратите внимание, что вы больше не можете фильтровать тип сущности Reboiler или искать их по имени.

Просмотр базовых данных

Данные онтологии для элемента конструктора цифровых двойников (предварительная версия) хранятся в Fabric lakehouse, связанном с элементом конструктора цифровых двойников. В этом озере можно просмотреть данные об онтологии через слой домена, который представляет собой набор представлений, напрямую отражающих логическую структуру и типы связей, определенные в онтологии домена. Дополнительные сведения о хранилище данных построителя цифровых двойников см. в разделе "Моделирование данных в построителе цифровых двойников (предварительная версия) — хранилище и доступ.

Выполните следующие действия, чтобы просмотреть данные домена.

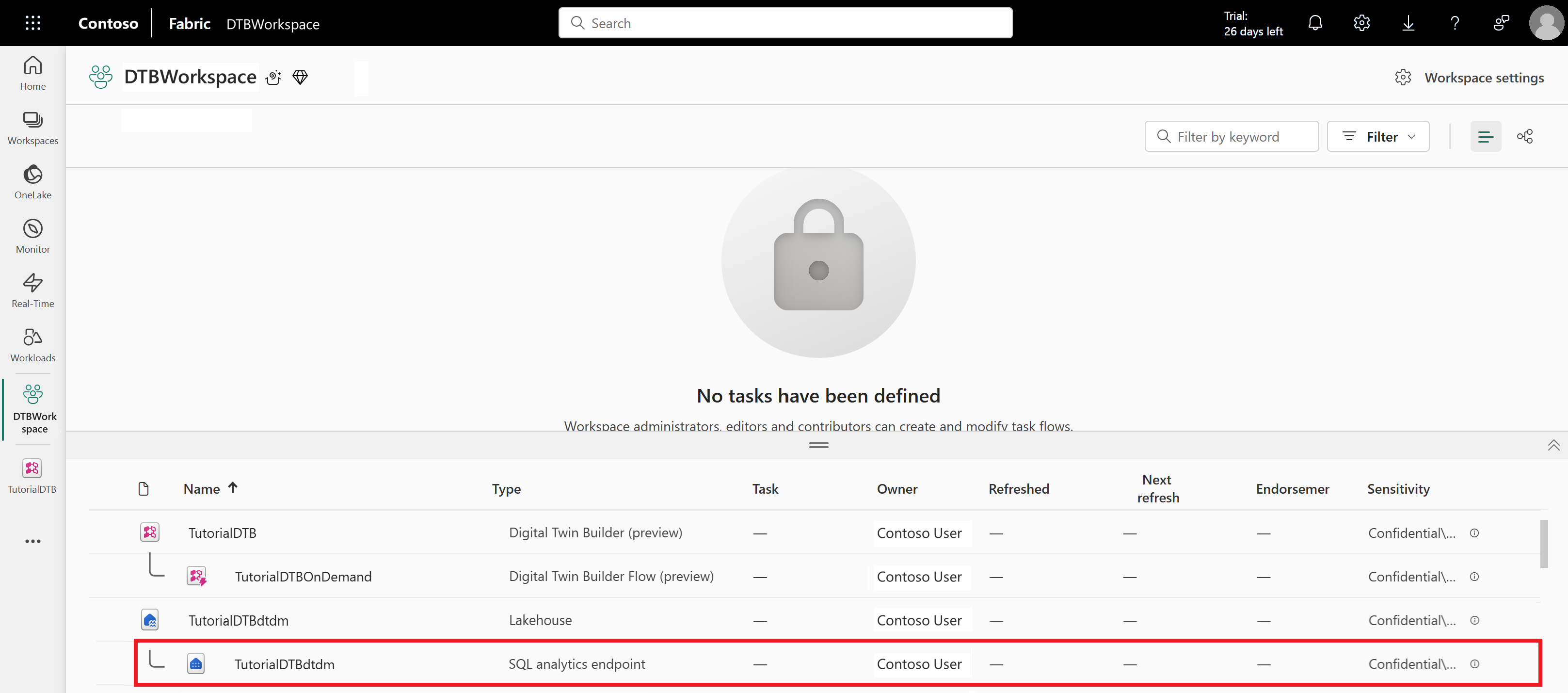

1. Перейдите в рабочую область Fabric и определите конечную точку SQL lakehouse, связанную с элементом конструктора цифровых двойников. Конечная точка SQL имеет то же имя, что и элемент построителя цифровых двойников с расширением dtdm , поэтому в этом случае он называется Contoso_Energydtdm.



2. Выберите конечную точку SQL, чтобы перейти на страницу обозревателя.

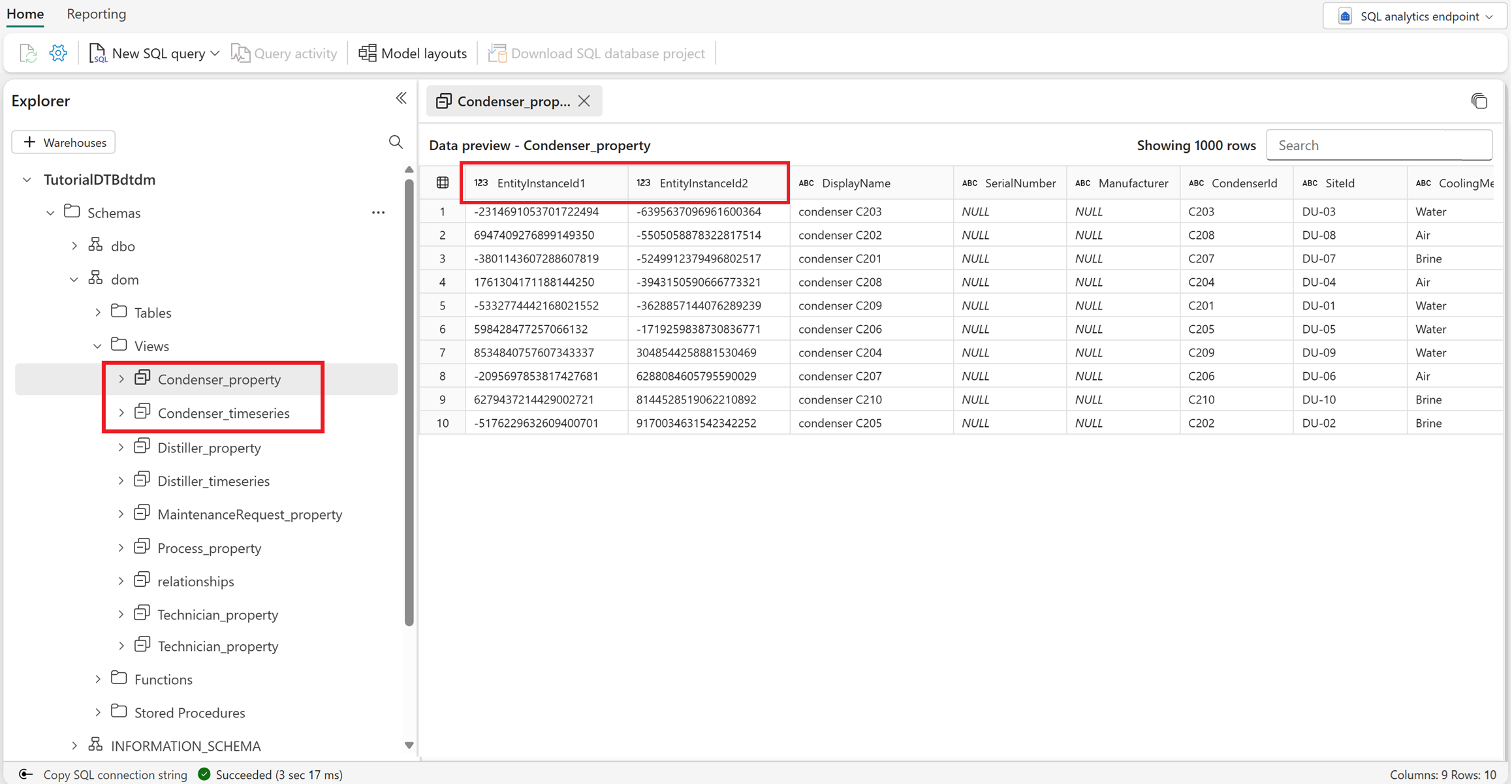

   В области навигации в разделе "Схемы" запись dbo представляет базовый слой, а запись dom представляет уровень домена. Чтобы упростить создание отчетов Power BI, необходимо использовать уровень dom. Затем разверните dom.

   Под dom откройте раздел Views. Обратите внимание, что каждый тип сущности в построителе цифровых двойников отражается как два представления: entityname_property и entityname_timeseries. Вид связей фиксирует все экземпляры связей.

   В строках каждого представления типа сущности существуют значения для EntityInstanceId1 и EntityInstanceId2. Вместе эти значения образуют уникальный идентификатор каждого экземпляра сущности.



3. Просмотрите представления с помощью пользовательского интерфейса (или sql-запросов), чтобы проверить правильность сопоставлений примеров данных. Проверьте следующие элементы:

   1. Сопоставленные свойства существуют внутри представлений для связанных типов сущностей и имеют данные, сопоставленные с ними (за исключением полей, которые были оставлены без сопоставления).
   2. Экземпляры сущностей не имеют значений NULL в столбцах EntityInstanceId1 и EntityInstanceId2.
   3. Представление связи содержит данные экземпляра связи и не имеет значений NULL. Обратите внимание, что каждая строка ссылается на экземпляр связи между экземпляром исходной сущности (определяется сочетанием FirstEntityInstanceId1 и FirstEntityInstanceId2) и целевым экземпляром сущности (определяется сочетанием SecondEntityInstanceId1 и SecondEntityInstanceId2).
   4. Нет представления для Reboiler_property или Reboiler_timeseries, так как вы деактивировали тип сущности Reboiler .

Теперь, когда вы изучили структуру данных конструктора цифровых двойников, вы готовы использовать эти данные в отчете Power BI.

Следующий шаг

Руководство, часть 5. Создание отчета Power BI с данными построителя цифровых двойников (предварительная версия)
