Руководство по Визуализация потоковых данных в Excel

Создание диаграммы из потоковых данных помогает максимально увеличить визуальное влияние данных на аудиторию. Узнайте ниже, как создавать динамические диаграммы на основе потоковых данных.

В этом руководстве рассказывается, как:

  • Визуализация текущего значения для подключенных датчиков
  • Визуализация значений с течением времени для подключенных датчиков

Предварительные требования

  • Поток данных включен
  • Потоковая передача данных датчика в страницу "Данные в Excel"

Визуализация текущего значения для подключенных датчиков

  1. Перейдите к листу Данные в книге.
  2. Выберите текущие данные для каналов, которые вы хотите визуализировать, как показано в строке 5.
  3. Выберите Вставить > рекомендуемые диаграммы.
  4. Выберите нужную диаграмму из списка рекомендуемых или на вкладке Все диаграммы . По умолчанию попробуйте создать гистограмму.
  5. Нажмите кнопку ОК , чтобы добавить выбранную диаграмму на лист Excel.
  6. Выберите Остановить данные потокового > потока данных , чтобы остановить потоковую передачу данных, чтобы разрешить изменения оси.
  7. Выберите ось значений и задайте границы для этой оси.

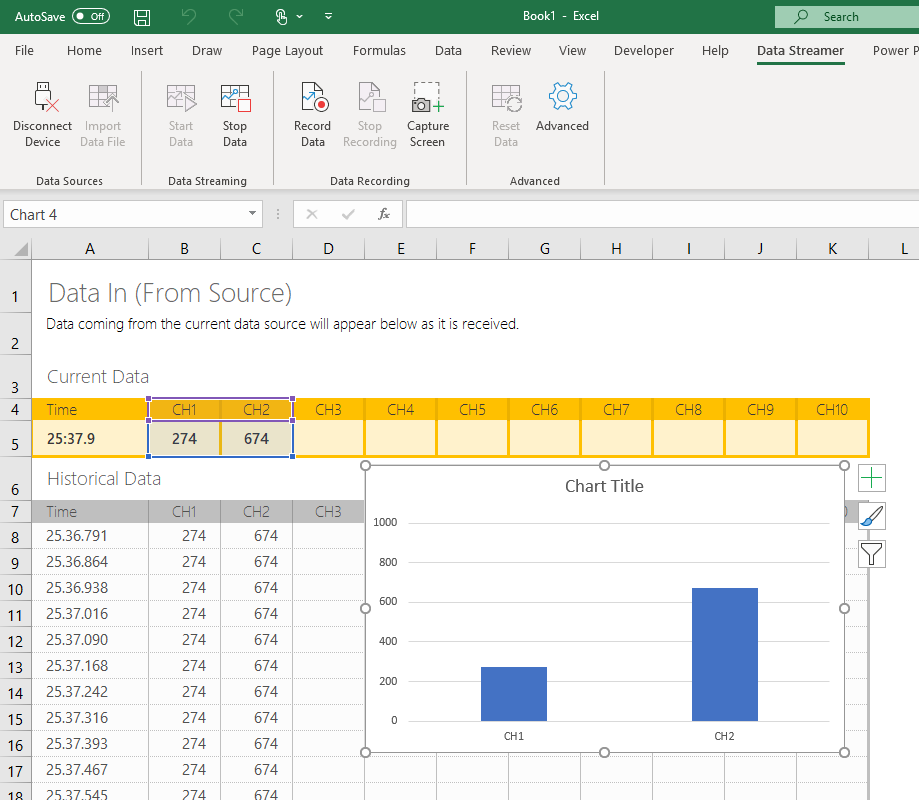

Визуализация текущих значений.

Теперь, когда выбран параметр Начальные данные Потокового > потока данных , эта диаграмма визуализирует последние значения датчика.

Визуализация значений с течением времени для подключенных датчиков

  1. Выберите полный диапазон исторических данных для каналов, которые вы хотите визуализировать.
  2. Выберите Вставить > рекомендуемые диаграммы.
  3. Перейдите в раздел Все диаграммы и выберите график или точечную диаграмму для визуализации.
  4. На выбранной диаграмме должно отображаться то же количество уникальных рядов, что и выбранные каналы.
  5. Нажмите кнопку ОК , чтобы добавить выбранную диаграмму на лист Excel.
  6. Выберите Остановить данные потокового > потока данных , чтобы остановить потоковую передачу данных, чтобы разрешить изменения оси.
  7. Выберите ось значений и задайте границы для этой оси.

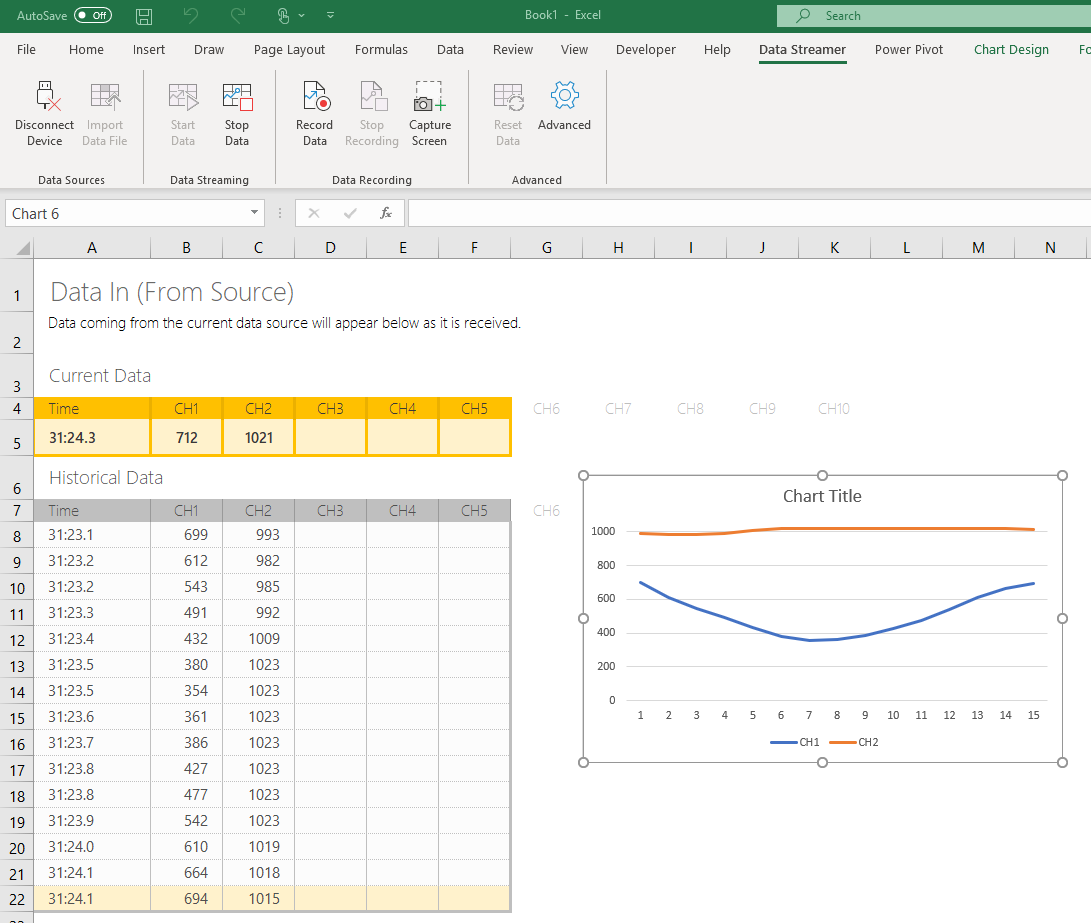

Визуализация значений с течением времени.

Теперь, когда выбран параметр Начальные данные Потокового > потока данных , эта диаграмма визуализирует изменение значений с течением времени для ваших датчиков.
