Использование аналоговых устройств с прямой маршрутизацией

  • Применяется к: Microsoft Teams

В этой статье описывается использование аналоговых устройств с прямой маршрутизацией. Для подключения аналоговых устройств к прямой маршрутизации необходимо использовать адаптер аналоговой телефонии (ATA), и этот адаптер должен поддерживаться сертифицированным поставщиком контроллера границ сеансов (SBC).

Когда пользователь выполняет вызов с аналогового устройства, сигнал и мультимедиа передаются через аналоговый адаптер телефонии (ATA) в SBC. SBC отправляет вызов в конечную точку Microsoft Teams или в телефонную сеть общего пользования (ТСОП) на основе внутренней таблицы маршрутизации. Когда устройство выполняет вызов, маршрут, который он принимает, зависит от политик маршрутизации, созданных для устройства.

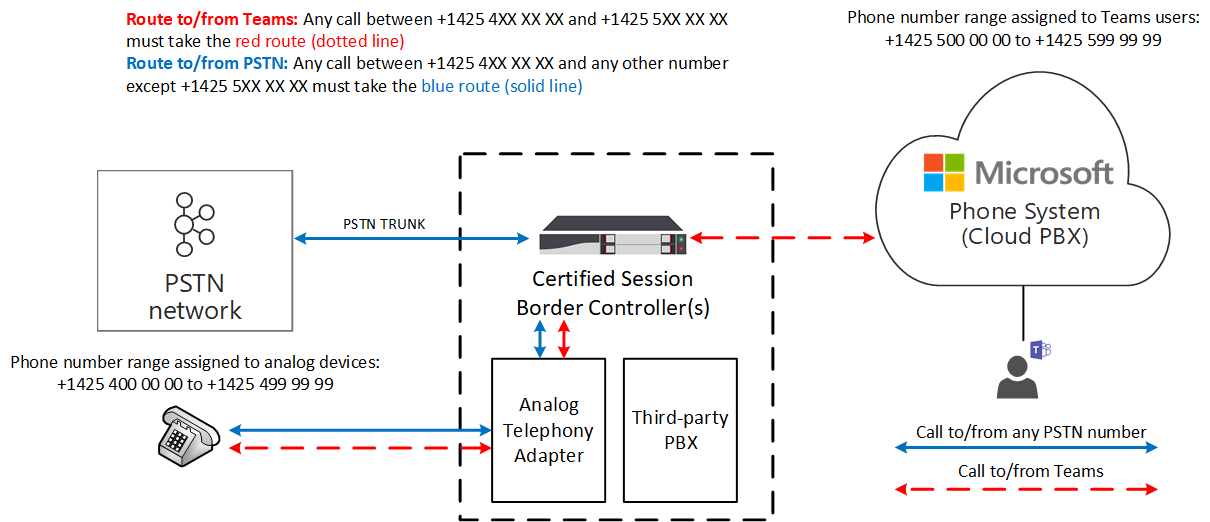

На следующей схеме прямая маршрутизация настроена таким образом, что все вызовы Teams на номера между +1425 4XX XX XX и +1425 5XX XX XX должны принимать красный маршрут (пунктирная линия), а любой вызов ТСОП между +1425 4XX XX XX и любым другим числом, кроме диапазона номеров +1425 5XX XX XX, должен принимать синий маршрут (сплошная линия).

Схема, показывающая конфигурацию прямой маршрутизации.

Пример. Настройка использования аналоговых устройств с прямой маршрутизацией

Чтобы настроить использование аналоговых устройств с прямой маршрутизацией, необходимо подключить адаптер аналоговой телефонии к SBC и настроить SBC для работы с прямой маршрутизацией.

В этом примере показано, как выполнить следующие действия.

  1. Подключите SBC к прямой маршрутизации.
  2. Создайте сведения об использовании ТСОП.
  3. Создайте маршрут голосовой связи и свяжите его с использованием ТСОП.
  4. Назначьте голосовой маршрут использованию ТСОП.
  5. Включите пользователя в сети.
  6. Назначьте политику маршрутизации голосовой связи пользователю.
  7. Создайте голосовой маршрут для аналогового устройства.

Сведения о подключении ATA к SBC и настройке SBC см. в руководстве по настройке производителя SBC:

Шаг 1. Подключение SBC к прямой маршрутизации

Следующая команда настраивает подключение SBC следующим образом:

  • полное доменное имя sbc.contoso.com
  • Сигнальный порт 5068
  • Режим обхода мультимедиа
  • Сведения журнала вызовов, пересылаемые в SBC-
  • Заголовок P-Asserted-Identity (PAI), переадресованный вместе с вызовом
PS C:\> New-CsOnlinePSTNGateway -FQDN sbc.contoso.com -SIPSignalingPort 5068 -ForwardCallHistory $true -ForwardPAI $true -MediaBypass $true -Enabled $true

Шаг 2. Создание использования ТСОП

Следующая команда создает пустое использование ТСОП. Использование ТСОП в сети — это строковые значения, которые используются для авторизации звонков. Использование ТСОП через Интернет связывает политику голосовой связи с маршрутом. В этом примере строка "Взаимодействие" добавляется в текущий список доступных вариантов использования ТСОП.

PS C:\> Set-CsOnlinePstnUsage -Identity global -Usage @{add="Interop"}

Шаг 3. Создание голосового маршрута и связывание его с использованием ТСОП

Эта команда создает новый маршрут голосовой связи в сети с идентификатором "аналоговое взаимодействие" для диапазона чисел +1425 XXX XX XX. Голосовой маршрут применим к списку сетевых шлюзов sbc.contoso.com и связывает маршрут с использованием ТСОП в сети "Interop". Голосовой маршрут включает регулярное выражение, определяющее, какие номера телефонов будут направляться по заданному голосовому маршруту:

PS C:\> New-CsOnlineVoiceRoute -Identity analog-interop -NumberPattern "^\+1(425)(\d{7})$" -OnlinePstnGatewayList sbc.contoso.com -Priority 1 -OnlinePstnUsages "Interop"

Шаг 4. Назначение голосового маршрута для использования ТСОП:

Эта команда создает новую политику маршрутизации голосовой связи для каждого пользователя с идентификатором AnalogInteropPolicy. Этой политике назначается одно оперативное использование ТСОП: "Взаимодействие".

PS C:\> New-CsOnlineVoiceRoutingPolicy -Identity "AnalogInteropPolicy" -OnlinePstnUsages "Interop"

Шаг 5. Включение пользователя в сети

Эта команда изменяет учетную запись пользователя с помощью удостоверения exampleuser@contoso.com. В этом случае учетная запись изменяется, чтобы включить Корпоративная голосовая связь, реализацию VoIP майкрософт, с включенной голосовой почтой и назначает этому пользователю номер +1425500000000. Эта команда должна выполняться для каждого пользователя Teams (за исключением пользователей устройств ATA) в клиенте компании.

PS C:\> Set-CsUser -Identity "exampleuser@contoso.com" -EnterpriseVoiceEnabled $True -HostedVoiceMail $True -OnPremLineUri "tel:+14255000000"

Шаг 6. Назначение политики маршрутизации голосовой связи пользователю

Эта команда назначает политику маршрутизации голосовой связи для каждого пользователя в сети AnalogInteropPolicy пользователю с удостоверением exampleuser@contoso.com. Эта команда должна выполняться для каждого пользователя Teams (за исключением пользователей устройств ATA) в клиенте компании.

PS C:\> Grant-CsOnlineVoiceRoutingPolicy -Identity "exampleuser@contoso.com" -PolicyName "AnalogInteropPolicy"

Шаг 7. Создание голосового маршрута для аналогового устройства

Эта команда создает сетевой голосовой маршрут с идентификатором "аналоговое взаимодействие" для диапазона чисел +1425 4XX XX XX, применимый к списку сетевых шлюзов sbc.contoso.com, и связывает его с использованием ТСОП в сети "Interop". Эта команда должна выполняться для каждого аналогового устройства с соответствующим шаблоном номера телефона. Кроме того, можно использовать правильный шаблон номеров для аналоговых устройств при настройке сетевого голосового маршрута на одном из предыдущих шагов.

PS C:\> New-CsOnlineVoiceRoute -Identity analog-interop -NumberPattern "^\+1(4254)(\d{6})$"  -OnlinePstnGatewayList sbc.contoso.com -Priority 1 -OnlinePstnUsages "Interop"

Замечания

  • Если иное не указано, аналоговым устройством является любое устройство, которое может отправлять цифры DTMF для выполнения вызова. Например, аналоговые телефоны, факсимильные аппараты и накладные пейджеры.

  • Аналоговые телефоны, подключенные к ATA, недоступны для поиска в Teams. Пользователи Teams должны вручную ввести номер телефона, связанный с устройством, чтобы позвонить на это устройство.
