Форматирование условных обозначений на диаграмме отчетов с разбивкой на страницы (Power BI построитель отчетов)

ОБЛАСТЬ ПРИМЕНЕНИЯ: Power BI построитель отчетов Power BI Desktop

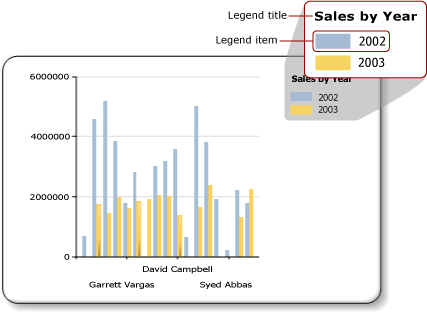

Условные обозначения диаграммы содержат описания для каждой категории в диаграмме отчетов Power BI с разбивкой на страницы. Условные обозначения всегда содержат один или несколько элементов, каждый из которых состоит из цветного прямоугольника, представляющего ряд, и текстовую строку, описывающую этот ряд, как показано на следующем рисунке.

Снимок экрана: условные обозначения диаграммы.

Элемент условных обозначений связан с отдельным рядом на диаграмме, за исключением фигурных диаграмм, в которых условные обозначения связаны с конкретными точками данных. Диаграмма автоматически добавляет элементы в условные обозначения на основе ряда, сформированного из данных.

Условное обозначение можно форматировать в диалоговом окне Свойства условных обозначений или с помощью панели свойств. Щелкните правой кнопкой мыши условные обозначения и выберите "Свойства легенды", чтобы изменить значения для текста условных обозначений, цвета фона, границ и трехмерных эффектов. Чтобы изменить значения заголовка условных обозначений, выберите условные обозначения правой кнопкой мыши и выберите "Свойства заголовка условных обозначений".

В условные обозначения можно добавлять изображения, столбцы или другие дополнительные элементы.

Упорядочивание элементов условных обозначений в условных обозначениях

Ряды упорядочены в условных обозначениях в соответствии с порядком обработки подсистемой обработки Power BI построитель отчетов. Этот порядок можно изменить, изменив порядок полей в области добавления поля данных. Если используется группирование рядов, данные рядов неизвестны до начала обработки, поэтому нет способа изменить порядок этих элементов. Изменения можно увидеть при предварительном просмотре. Дополнительные сведения о группировке рядов см. в разделе "Диаграммы" (Power BI построитель отчетов).

В условных обозначениях можно скрыть любой ряд. Если используется группирование рядов, будут скрыты все ряды, связанные со скрытым полем данных. Дополнительные сведения см. в разделе "Скрыть элементы условных обозначений" на диаграмме (Power BI построитель отчетов).

Изменение текста или цвета элемента легенды в условных обозначениях

При помещении поля в области добавления поля данных диаграммы автоматически создается элемент условного обозначения, содержащий имя этого поля. По умолчанию текст каждого элемента условных обозначений берется из имени поля данных. Каждый элемент условных обозначений связан с отдельным рядом на диаграмме, за исключением фигурных диаграмм, в которых условные обозначения связаны с конкретными точками данных, а не с отдельными рядами. Если в фигурной диаграмме определяется группа категорий, текст каждого элемента условных обозначений берется из строкового представления этой группы категорий. Для круговой, кольцевой и воронкообразной диаграммы можно задать пользовательские метки, чтобы отобразить сведения, отличающиеся от меток группы категорий, относящихся к каждой конкретной точке данных. Для этого выберите условные обозначения и задайте их текст в диалоговом окне Свойства ряда или в свойстве LegendText в панели «Свойства». Дополнительные сведения см. в разделе "Изменение текста элемента условных обозначений" (Power BI построитель отчетов).

С помощью свойства LegendText или диалогового окна Свойства ряда для атрибутов, на которые имеются частые ссылки, можно также указать ключевые слова, относящиеся к конкретной диаграмме, с учетом регистра. Во время выполнения элемент управления диаграммы заменяет эти ключевые слова соответствующими данными. Такой подход удобен в фигурных диаграммах, поскольку можно отображать сведения, относящиеся к конкретным точкам данных. Дополнительные сведения см. в разделе "Форматирование точек данных" на диаграмме (power BI построитель отчетов).

Цвет прямоугольника, который отображается для каждого элемента условных обозначений, наследуется из цвета заливки соответствующего ряда. Если нужно изменить цвет, отображаемый в элементе условных обозначений, необходимо изменить цвет соответствующего ряда. Дополнительные сведения см. в разделе "Цвета серии форматирования" на диаграмме (построитель отчетов Power BI).

Удаление дополнительных элементов условных обозначений из условных обозначений

Условные обозначения всегда связаны с рядом. Если условные обозначения содержат элемент условных обозначений, но соответствующий ряд не отображается на диаграмме, наиболее вероятной причиной является отсутствие значений в ряде. Необходимо удалить этот ряд, чтобы удалить элемент условных обозначений. Чтобы удалить ряд, щелкните правой кнопкой мыши нужный ряд и выберите команду «Удалить ряд».

Изменение положения условных обозначений

Область диаграммы — это прямоугольная область, включающая метки осей и область построения. Если условные обозначения расположены вне области диаграммы, ее можно перетащить в одну из двенадцати позиций. По умолчанию условные обозначения отображаются вне области диаграммы. Положение условных обозначений можно задать в диалоговом окне Свойства условных обозначений .

Нельзя перетащить условные обозначения в область диаграммы или за ее пределы. Если условное обозначение нужно поместить в области диаграммы, в диалоговом окне Свойства условных обозначений в раскрывающемся списке Закреплениевыберите По умолчанию , снимите флажок Отображать условные обозначения вне области диаграммы . Помещая условные обозначения в область диаграммы, можно увеличить в диаграмме пространство для точек данных. Однако, в зависимости от набора данных, это может привести к перекрытию условными обозначениями некоторых точек данных и тем самым затруднить чтение диаграммы.

Отображение элементов условных обозначений горизонтально

По умолчанию условные обозначения форматируются как список из одной или нескольких строк, каждая из которых содержит один элемент условных обозначений. Область условных обозначений расширяется таким образом, чтобы вместить все элементы условных обозначений. Если расширение области условных обозначений невозможно, выводится многоточие (...). В зависимости от заданного стиля условных обозначений, они могут расширяться вертикально или горизонтально. В диалоговом окне Свойства условных обозначений можно изменить стиль макета или выделенное пространство для элементов условных обозначений, чтобы отобразить их полностью.

Чтобы отобразить условные обозначения горизонтально, закрепите их в верхней или нижней части диаграммы. В этом случае условные обозначения расширяются горизонтально. Можно также присвоить свойству Layout значение Строка или Широкая таблица. Чтобы управлять вертикальным пространством, выделенным условным обозначениям при их закреплении в верхней или нижней части диаграммы, следует задать свойство MaxAutoSize в панели свойств.

Форматирование текста условных обозначений

На странице Шрифт диалогового окна Свойства условных обозначений можно изменить шрифт, размер, стиль и цвет текста условных обозначений.

По умолчанию текст условных обозначений не оптимизируется для совпадения с областью условных обозначений. Чтобы текст условных обозначений автоматически совпадал с размером выделенного пространства, присвойте свойству AutoFitTextDisabled значение False и установите минимально удовлетворяющий размер шрифта для свойства MinFontSize.
