Параметры формата диаграммы столбцов

ОБЛАСТЬ ПРИМЕНЕНИЯ: Служба Power BI Power BI Desktop

В этом подробном руководстве представлено комплексное и подробное описание различных параметров формата, доступных для диаграмм столбцов в Power BI Desktop и Службе Power BI.

В качестве справочного руководства мы перечислили множество вариантов настройки в вашем распоряжении, что позволяет адаптировать визуализацию данных в соответствии с вашими потребностями. От улучшений макета до расширенных параметров ленты этот документ охватывает все параметры форматирования диаграммы столбцов, обеспечивая возможность представления данных наиболее эффективным и визуальным способом.

Независимо от того, является ли вы опытным пользователем Power BI или новым для визуализации данных, этот документ является бесценным ресурсом для понимания форматирования диаграммы столбцов в Power BI Desktop и службе Power BI, предоставляя подробное описание каждого параметра и элемента управления.

Необходимые компоненты

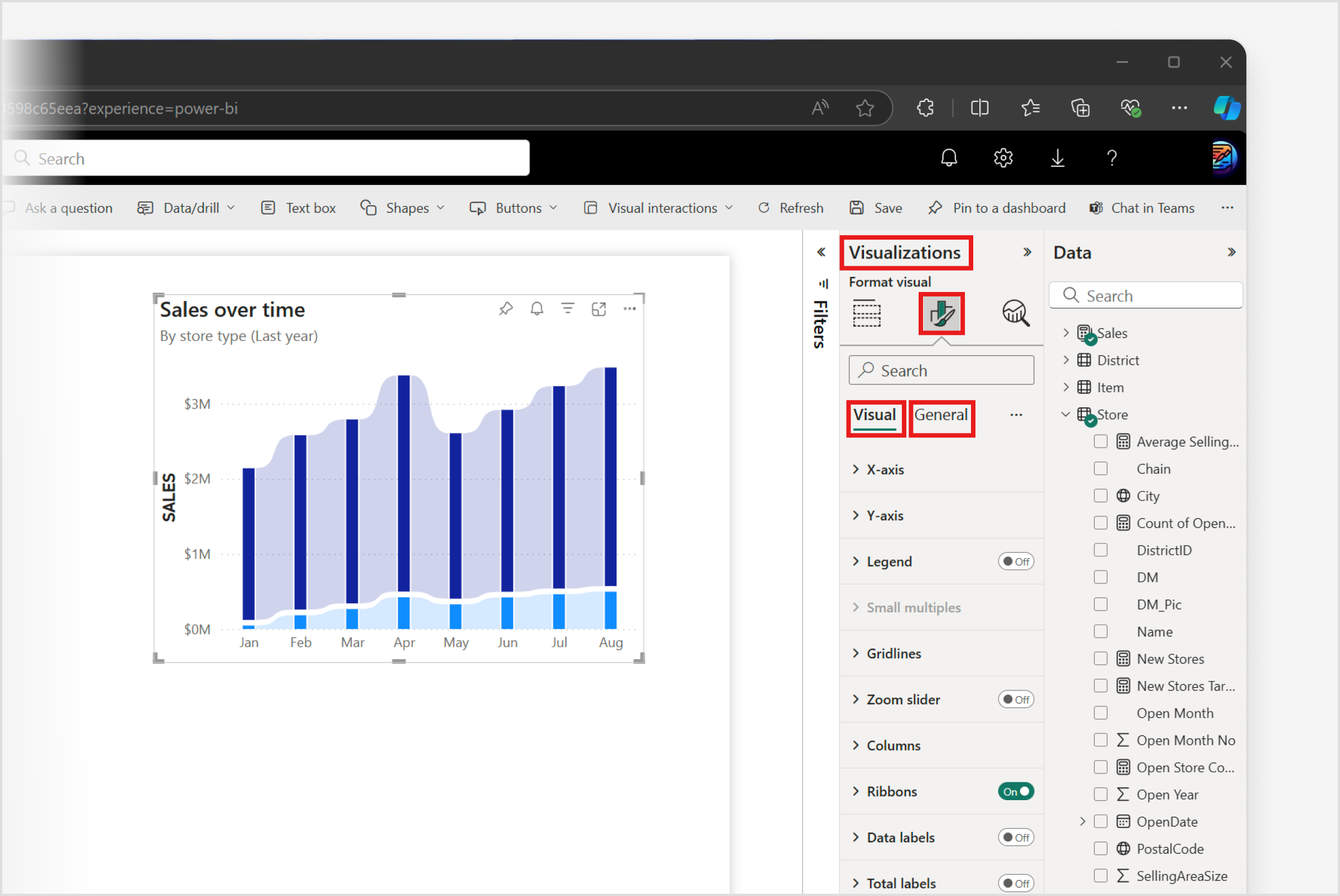

Чтобы отформатировать и настроить гистограмму в Power BI Desktop, просто выберите значок визуального элемента "Формат" в области "Визуализации", щелкнув этот параметр, предоставляет доступ к большому массиву параметров форматирования на вкладках "Визуальный элемент" и "Общие", что позволяет уточнить внешний вид и функциональные возможности диаграмм столбцов в соответствии с конкретными потребностями.

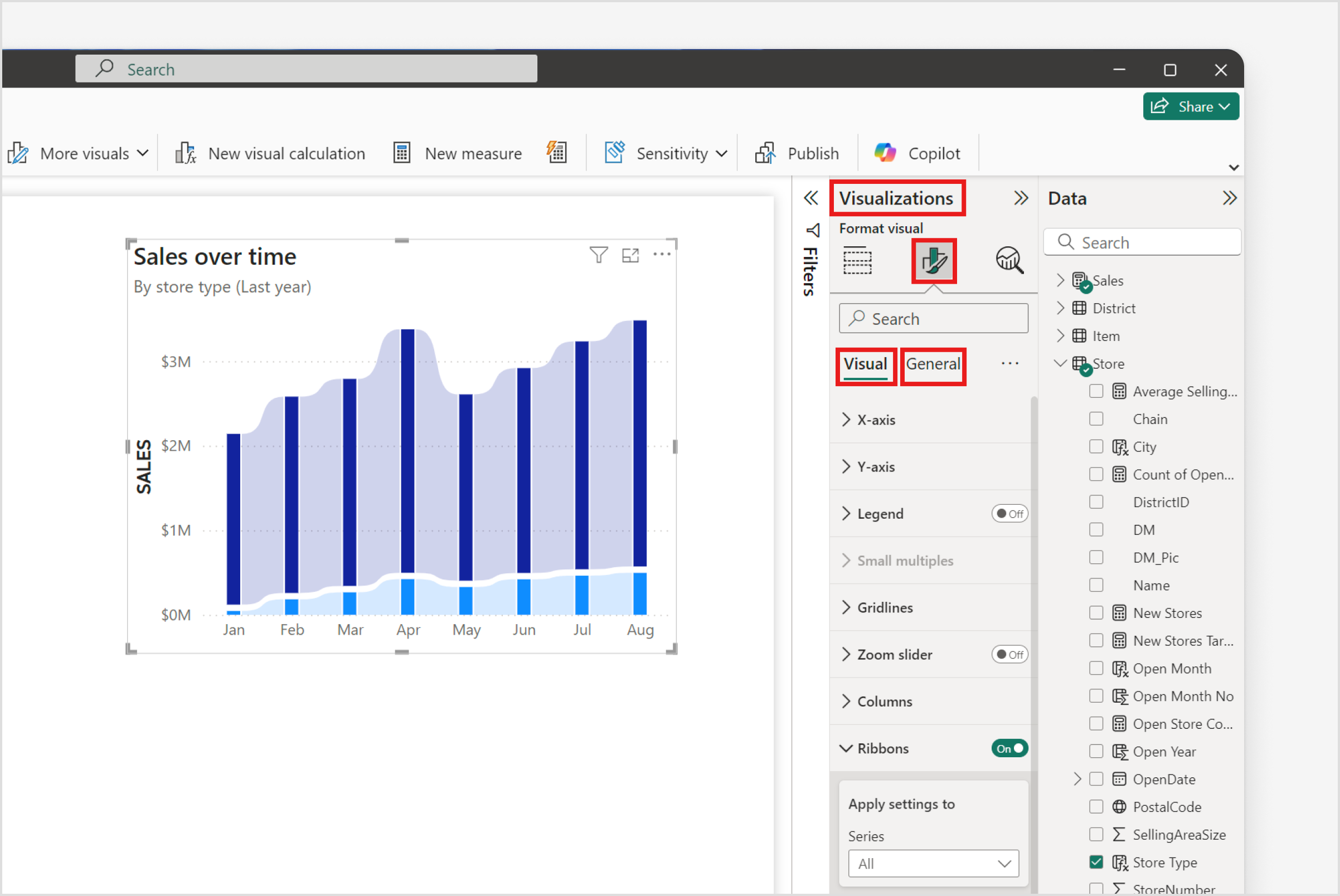

Снимок экрана: Power BI Desktop с выделенной областью

Примечание.

Для предоставления общего доступа к отчету коллеге Power BI необходимо иметь отдельную лицензию Power BI Pro или сохранить отчет в емкости Premium.

Параметры форматирования

Ось X

Тип

Параметр Type в параметрах оси x доступен только при выборе одного поля данных, которое является числовым или датой или временем.

Тип

В этом меню представлены два различных варианта настройки типа оси:

  • Непрерывный: этот параметр упорядочивает значения данных вдоль оси как равномерно разделенные дискретные записи, не учитывая фактическое расстояние между отдельными точками данных.
  • Категориальный: выбор этого параметра гарантирует, что все значения данных представлены. Ось автоматически помечается соответствующим временем, чтобы точно отразить распределение данных.

Диапазон

Доступность параметров диапазона зависит от настройки типа оси x как непрерывного. После указания типа оси X в качестве непрерывного можно получить доступ и настроить все параметры диапазона, показанные здесь.

Максимум

Этот параметр определяет конечное значение оси. Если определяемое пользователем значение не указано, система автоматически назначает максимальное значение на основе данных. Кроме того, это значение можно определить с помощью условного форматирования.

Минимум

Этот параметр устанавливает начальное значение оси. Если определяемое пользователем значение не указано, система автоматически назначает минимальное значение на основе данных. Кроме того, это значение можно определить с помощью условного форматирования.

Логарифмический масштаб

Этот переключатель позволяет логарифмическому масштабу значений вдоль оси эффективно упорядочивать точки данных на основе экспоненциального роста по порядкам величины. Включение этого переключателя может оказаться полезным при работе с данными, охватывающими широкий диапазон значений, что позволяет визуализировать и сравнивать точки данных более эффективно.

Инвертный диапазон

Этот переключатель изменяет ориентацию оси. При отключении значений (по умолчанию) значения справа налево. При переключение значения возрастают слева направо.

Значения

Видимость значений оси x может быть включена или отключена, чтобы сделать их очевидными или скрыть их. При включении можно получить доступ ко всем параметрам значений, показанным здесь, и настроить их.

Шрифт

Внешний вид шрифта определяется тремя отдельными элементами управления:

  • Семейство шрифтов: выберите из предустановленных семейств шрифтов.
  • Размер шрифта: размер шрифта можно изменить в диапазоне от 8 до 60 точек.
  • Стиль шрифта: при обычном значении по умолчанию можно также выбрать полужирный, курсив или подчеркнутый.
Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Показывать единицы

Этот параметр предлагает несколько вариантов определения единиц отображения, но только если ось настроена как непрерывная:

  • Авто: единица динамически настраивается на основе величины значения данных.
  • Нет: отображает значение как есть без единицы.
  • Тысячи: делит значение на 1000 и добавляет суффикс "K".
  • Миллионы: делит значение на 1000 000 и добавляет суффикс "M".
  • Миллиарды: делит значение на 1000 000 000 и добавляет суффикс B.
  • Триллионы: делит значение на 1000 000 000 000 000 и добавляет суффикс "T".
Число десятичных знаков для значений

Позволяет указать количество десятичных разрядов для значений, только если ось настроена как непрерывная, с настраиваемым диапазоном от 0 до 15.

Максимальная высота

Этот параметр определяет пропорцию области диаграммы, выделенной оси, но только если ось настроена как категориальная. Ось может занимать диапазон от 15% до 50% от общей области диаграммы, которая включает как столбцы, так и саму ось.

Сцепить метки

Этот переключатель позволяет сочетать иерархические уровни в одну строку, а не отображать иерархию между несколькими уровнями. Чтобы наблюдать за этой функцией, убедитесь, что к оси применяется несколько полей данных.

Заголовок

Видимость заголовка оси x может быть включена или отключена, чтобы сделать его очевидным или скрыть. При включении можно получить доступ и настроить все параметры заголовка, показанные ниже.

Текст заголовка

Текст по умолчанию для заголовка оси автоматически является производным от имени используемого поля данных или имени последнего поля данных в случаях с несколькими полями. Однако этот заголовок можно настроить на другой текст.

Стиль

В меню представлены параметры настройки заголовка оси, но только если для единиц отображения значения оси задано значение "Тысячи", "Миллионы", "Миллиарды" или "Триллионы":

  • Отображает только название: этот параметр по умолчанию отображает только заголовок. Если для единиц отображения задано значение None, отображение заголовка остается единственным доступным параметром.
  • Показывать только единицу: это отображается исключительно единица, определяемая в элементе управления единиц отображения.
  • Показать оба:: отображается как название, так и единица, выбранные в элементе управления "Единицы отображения".
Шрифт

Внешний вид шрифта определяется тремя отдельными элементами управления:

  • Семейство шрифтов: выберите из предустановленных семейств шрифтов.
  • Размер шрифта: размер шрифта можно изменить в диапазоне от 8 до 60 точек.
  • Стиль шрифта: при обычном значении по умолчанию можно также выбрать полужирный, курсив или подчеркнутый.
Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Макет

Параметр макета в параметрах оси x доступен только при работе с определенными типами данных, которые позволяют категориальной оси.

Минимальная ширина категории

Этот параметр можно указать в диапазоне от 20 пикселей до 180 пикселей

Ось Y

Диапазон

Максимум

Этот параметр определяет конечное значение оси. Если определяемое пользователем значение не указано, система автоматически назначает максимальное значение на основе данных. Кроме того, это значение можно определить с помощью условного форматирования.

Минимум

Этот параметр устанавливает начальное значение оси. Если определяемое пользователем значение не указано, система автоматически назначает минимальное значение на основе данных. Кроме того, это значение можно определить с помощью условного форматирования.

Логарифмический масштаб

Этот переключатель позволяет логарифмическому масштабу значений вдоль оси эффективно упорядочивать точки данных на основе экспоненциального роста по порядкам величины. Включение этого переключателя может оказаться полезным при работе с данными, охватывающими широкий диапазон значений, что позволяет визуализировать и сравнивать точки данных более эффективно.

Инвертный диапазон

Этот переключатель изменяет ориентацию оси. При отключении значений (по умолчанию) значения справа налево. При переключение значения возрастают слева направо.

Значения

Видимость значений оси Y может быть включена или отключена, чтобы сделать их видимыми или скрыть. При включении можно получить доступ ко всем параметрам значений, показанным здесь, и настроить их.

Шрифт

Внешний вид шрифта определяется тремя отдельными элементами управления:

  • Семейство шрифтов: выберите из предустановленных семейств шрифтов.
  • Размер шрифта: размер шрифта можно изменить в диапазоне от 8 до 60 точек.
  • Стиль шрифта: при обычном значении по умолчанию можно также выбрать полужирный, курсив или подчеркнутый.
Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Показывать единицы
Показывать единицы

В меню есть несколько вариантов определения единиц отображения:

  • Нет: отображает значение как есть без единицы.
  • Тысячи: делит значение на 1000 и добавляет суффикс "K".
  • Миллионы: делит значение на 1000 000 и добавляет суффикс "M".
  • Миллиарды: делит значение на 1000 000 000 и добавляет суффикс B.
  • Триллионы: делит значение на 1000 000 000 000 000 и добавляет суффикс "T".
Число десятичных знаков для значений

Позволяет указать число десятичных разрядов для значений с возможностью выбора от 0 до 15.

Положение оси коммутатора

Этот переключатель изменяет положение оси. При отключении оси остается на левой стороне. При включении оси перемещается вправо.

Заголовок

Видимость заголовка оси Y может быть включена или отключена, чтобы сделать его видимым или скрыть. При включении можно получить доступ и настроить все параметры заголовка, показанные здесь.

Текст заголовка

Текст по умолчанию для заголовка оси автоматически является производным от имени используемого поля данных или имени последнего поля данных в случаях с несколькими полями. Однако этот заголовок можно настроить на другой текст.

Стиль

В меню представлены параметры настройки заголовка оси, но только если для единиц отображения значения оси задано значение "Тысячи", "Миллионы", "Миллиарды" или "Триллионы":

  • Отображает только название: этот параметр по умолчанию отображает только заголовок. Если для единиц отображения задано значение None, отображение заголовка остается единственным доступным параметром.
  • Показывать только единицу: это отображается исключительно единица, определяемая в элементе управления единиц отображения.
  • Показать оба:: отображается как название, так и единица, выбранные в элементе управления "Единицы отображения".
Шрифт

Внешний вид шрифта определяется тремя отдельными элементами управления:

  • Семейство шрифтов: выберите из предустановленных семейств шрифтов.
  • Размер шрифта: размер шрифта можно изменить в диапазоне от 8 до 60 точек.
  • Стиль шрифта: при обычном значении по умолчанию можно также выбрать полужирный, курсив или подчеркнутый.
Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Условные обозначения

Этот параметр доступен, если поле данных активно в поле условных обозначений в области "Сборка ". Видимость легенды может быть включена или отключена, чтобы сделать его видимым или скрыть. При включении можно получить доступ и настроить все параметры условных обозначений, показанные здесь.

Параметры

Position

В этом раскрывающемся меню у пользователей есть несколько вариантов определения позиции условных обозначений:

  • Верхний левый
  • Верхний центр
  • Верхний правый
  • Верхний левый стек
  • Верхний правый стек
  • Центр слева
  • Справа от центра
  • В левом нижнем углу
  • Нижний центр
  • В правом нижнем углу

Текст

Шрифт

Внешний вид шрифта определяется тремя отдельными элементами управления:

  • Семейство шрифтов: выберите из предустановленных семейств шрифтов.
  • Размер шрифта: размер шрифта можно изменить в диапазоне от 8 до 60 точек.
  • Стиль шрифта: при обычном значении по умолчанию можно также выбрать полужирный, курсив или подчеркнутый.
Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Заголовок

Текст заголовка

Текст заголовка по умолчанию для условных обозначений автоматически является производным от имени используемого поля данных. Однако этот заголовок можно изменить вручную на другой текст.

Обратите внимание, что текст заголовка не имеет параметров шрифта или цвета, эти параметры предварительно определены параметрами текста условных обозначений.

Маленькие диаграммы

Параметры небольших мультиплексов становятся доступными, если поле данных активно в поле небольших нескольких фрагментов в области сборки . Однако важно отметить, что небольшие несколько не работают должным образом, когда оси x и условные обозначения используют одно и то же поле данных.

Макет

Строки

Этот параметр устанавливает вертикальную сетку для небольших нескольких, что позволяет пользователям указывать и количество строк в диапазоне от 1 до 19. При указании количества строк и столбцов максимальное число небольших нескольких диаграмм, разрешенных в одном визуальном элементе, равно 36.

Столбцы

Этот параметр устанавливает вертикальную сетку для небольших кратных значений, позволяя пользователям указывать и количество столбцов в диапазоне от 1 до 19. При указании количества строк и столбцов максимальное число небольших нескольких диаграмм, разрешенных в одном визуальном элементе, равно 36.

Все заполнение

Этот параметр одновременно настраивает заполнение в столбцах и строках.

Настройка заполнения

Активация этого переключателя представляет набор элементов управления для детализированных корректировки заполнения: - Внутреннее заполнение столбцов: изменяет вертикальное заполнение в каждой сетке. — Заполнение внешних столбцов: изменяет вертикальное заполнение вокруг периметра сетки. — Внутреннее заполнение строк: настраивает горизонтальное заполнение в каждой сетке. — Внешнее заполнение строк: изменяет горизонтальное заполнение вокруг внешнего края сетки.

Граница

Линии сетки

В меню есть несколько вариантов, которые можно очертить линии сетки на небольшие многократные сетки:

  • Все
  • Горизонтальная и вертикальная
  • Только по горизонтали
  • Только по вертикали
Color

Этот параметр позволяет настроить цвет, выбрав цвета из цветовой палитры.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Стиль линии

Меню предоставляет три выбора для настройки шаблона стиля линии:

  • Твердый: непрерывная линия без разрывов.
  • Дефис: линия, состоящая из ряда коротких сегментов.
  • Точка: линия, состоящей из последовательности точек.
Width

Параметр ширины позволяет определить толщину в пикселях , предлагая диапазон от 0 (нет) до 12 (самый широкий).

Общие сведения

Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование. По умолчанию цвет заполнения не применяется.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Линии сетки

Горизонтальный

Видимость горизонтальных линий сетки можно включить или отключить, чтобы сделать его видимым или скрыть. При включении можно получить доступ и настроить параметр, как показано здесь.

Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Стиль линии

Меню предоставляет четыре выбора для настройки шаблона стиля линии:

  • Твердый: непрерывная линия без разрывов.
  • Дефис: линия, состоящая из ряда коротких сегментов. Дефисируемый шаблон может масштабироваться по ширине линии.
  • Точка: линия, состоящей из последовательности точек. Шаблон с точками может масштабироваться с помощью ширины линии.
  • Настраиваемый: этот параметр представляет элемент управления массивом дефисов, позволяющий использовать синтаксис определяемого пользователем шаблона (дефис, пробел и т. д.). Настраиваемый шаблон может масштабироваться с помощью ширины линии, и вы можете выбрать стиль тире из плоских, круглых или квадратных параметров. Помните, что функция заголовка тире может значительно изменить внешний вид стиля линии, указанного в массиве тире.
Массив Dash

Поле ввода текста массива Dash позволяет создавать пользовательские шаблоны строк. Введите последовательность чисел, чтобы определить длину тире и пробела в пикселях, используя синтаксис: длина тире, длина пробела.

Пример: "2 5 2 5" представляет шаблон с 2-пиксельным тире, 5-пиксельным разрывом, за которым следует еще один 2-пиксельный тире и 5-пиксельный разрыв.

Крышка тире

Это раскрывающееся меню определяет стиль конца строки, предлагая такие варианты, как:

  • Плоская: Этот стиль крышки создает плоскую конец к каждому тире, делая концы пунктирной линии выглядеть квадратно и резко.
  • Круглый: этот стиль крышки добавляет полукруглый, округленный конец к каждому тире, что дает тире более мягкой и более непрерывной внешний вид.
  • Квадрат: Как и плоская крышка, но с более выраженным квадратным фигурой, которая простирается за пределами линии, делая тире выглядят как они имеют небольшие квадраты на концах.
Масштабирование по ширине

Переключатель при активации автоматически настраивает шаблон линии в соответствии с шириной строки. При отключении шаблон строки остается неизменным (по умолчанию). Эта функция доступна только для тире, точечного или пользовательского масштабирования по ширине.

Width

Параметр ширины позволяет определить толщину в пикселях , предлагая диапазон от 0 (нет) до 4 (самый широкий).

Вертикальный

Вертикальные линии сетки доступны только в том случае, если для оси задано значение "Непрерывный". Эта функция обеспечивает гибкость отображения или скрытия линий сетки по мере необходимости. При включении можно получить доступ и настроить параметр, как показано здесь.

Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Стиль линии

Меню предоставляет четыре выбора для настройки шаблона стиля линии:

  • Твердый: непрерывная линия без разрывов.
  • Дефис: линия, состоящая из ряда коротких сегментов. Дефисируемый шаблон может масштабироваться по ширине линии.
  • Точка: линия, состоящей из последовательности точек. Шаблон с точками может масштабироваться с помощью ширины линии.
  • Настраиваемый: этот параметр представляет элемент управления массивом дефисов, позволяющий использовать синтаксис определяемого пользователем шаблона (дефис, пробел и т. д.). Настраиваемый шаблон может масштабироваться с помощью ширины линии, и вы можете выбрать стиль тире из плоских, круглых или квадратных параметров. Помните, что функция заголовка тире может значительно изменить внешний вид стиля линии, указанного в массиве тире.
Массив Dash

Поле ввода текста массива Dash позволяет создавать пользовательские шаблоны строк. Введите последовательность чисел, чтобы определить длину тире и пробела в пикселях, используя синтаксис: длина тире, длина пробела.

Пример: "2 5 2 5" представляет шаблон с 2-пиксельным тире, 5-пиксельным разрывом, за которым следует еще один 2-пиксельный тире и 5-пиксельный разрыв.

Крышка тире

Это раскрывающееся меню определяет стиль конца строки, предлагая такие варианты, как:

  • Плоская: Этот стиль крышки создает плоскую конец к каждому тире, делая концы пунктирной линии выглядеть квадратно и резко.
  • Круглый: этот стиль крышки добавляет полукруглый, округленный конец к каждому тире, что дает тире более мягкой и более непрерывной внешний вид.
  • Квадрат: Как и плоская крышка, но с более выраженным квадратным фигурой, которая простирается за пределами линии, делая тире выглядят как они имеют небольшие квадраты на концах.
Масштабирование по ширине

Переключатель при активации автоматически настраивает шаблон линии в соответствии с шириной строки. При отключении шаблон строки остается неизменным (по умолчанию). Эта функция доступна только для тире, точечного или пользовательского масштабирования по ширине.

Width

Параметр ширины позволяет определить толщину в пикселях , предлагая диапазон от 0 (нет) до 4 (самый широкий).

Столбцы

Применение параметров к

Параметры "Применить к функции" позволяют настраивать глобальное форматирование параметров для всех рядов или категорий, а также настраивать их специально. Некоторые параметры форматирования являются эксклюзивными для всех рядов или всех категорий.

Категории

Раскрывающееся меню становится активным, если поле данных не указано в условных обозначениях, и на оси y существует только одно поле. Это позволяет пользователям применять необходимые параметры ко всем категориям или отдельным.

Series

Раскрывающееся меню становится доступным при указании поля данных в условных обозначениях или при наличии нескольких полей на оси Y. Эта функция гарантирует, что пользователи могут применять необходимые параметры ко всем рядам или отдельным.

Color

Функция параметра цвета позволяет выбрать оттенки из цветовой палитры, выровненной с текущей темой, или определить настраиваемые цвета для уникальной эстетики.

Color

Этот параметр цвета зависит от параметров применения к конфигурации: - при глобальном задании для всех рядов параметр цвета отключен. - При применении к отдельной серии параметр цвета включен, но условное форматирование недоступно. - При глобальном задании для всех категорий доступны цвета и условное форматирование. - При применении к отдельной категории параметр цвета включен, но условное форматирование недоступно.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Граница

Элементы управления Border позволяют настраивать внешний вид границ вокруг каждого столбца в диаграмме столбцов.

Цвет столбца сопоставления

Переключатель при активации выравнивает цвет столбца и скрывает параметр цвета; при отключении он показывает параметр цвета.

Color

Этот параметр позволяет настроить цвет, выбрав цвета из цветовой палитры.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Width

Параметр ширины позволяет определить толщину в пикселях, предлагая диапазон от 1 до 10 (самый широкий).

Скрытие внутренних границ

Этот переключатель скрывает внутренние границы между сложенными элементами (рядами) столбца и доступен только при использовании диаграммы столбца с накоплением, диаграммы столбцов с накоплением 100 % или диаграммы столбцов с накоплением. Однако переключатель остается скрытым при использовании других диаграмм столбцов.

Макет

Параметры макета доступны только в том случае, если для параметра Apply заданы все ряды или категории.

Обратный порядок

Этот переключатель при включении изменяет порядок рядов; при отключении он сохраняет порядок условных обозначений.

Сортировка по значению

Этот переключатель при включении сортирует ряды в каждой категории на основе их значений данных; При отключении порядок рядов следует заказу условных обозначений.

Пространство между категориями

Этот параметр настраивает внутреннее заполнение области диаграммы категории от 0 % (без заполнений) до 75 %, влияющих на общую область, создавая визуальное разделение между категориями.

Пространство между рядами

Этот параметр увеличивает верхний внутренний заполнение положительных рядов и нижнее внутреннее заполнение для отрицательных рядов от 0 пикселей (без пробела) до 5 пикселей. Эта корректировка сохраняет вторичную ось и создает визуальное разделение между рядами.

Взрыв рядов

Этот переключатель отображается только при использовании гистограмм с накоплением или столбцов. Включение этого переключателя настраивает пробел между параметрами ряда, чтобы увеличить разделение рядов с 0 % (без пробела) до 10 %, вычисляемое из самого высокого столбца, вычисленного. Эта функция является эксклюзивной для столбцов или полос с накоплением и удаляет вторичную ось.

перекрытие

Этот переключатель отображается только при использовании кластеризованных линейчатых или столбцовых диаграмм. Включение этого переключателя настраивает пробел между параметрами ряда, увеличивая число перекрывающихся рядов с 0% до 100%, в зависимости от области диаграммы категории. Эта функция является исключительной для кластеризованных столбцов или полос.

Перевернуть перекрытие

Этот переключатель отображается только при использовании кластеризованных линейчатой или столбцовой диаграммы и доступен только в том случае, если переключатель перекрытия активен. При включении переключения переключение переключается, он изменяет порядок перекрытия. При отключении он сохраняет порядок условных обозначений.

Ленты

Видимость лент можно включить или отключить, чтобы сделать их видимыми или скрыть. При включении можно получить доступ и настроить все параметры ленты, показанные здесь.

Применение параметров к

Параметры применения к функции позволяют настраивать параметры форматирования глобально во всех рядах или целевые параметры. Некоторые параметры форматирования являются эксклюзивными для всех рядов.

Series

Раскрывающееся меню становится доступным при указании поля данных в условных обозначениях или при наличии нескольких полей на оси Y. Эта функция гарантирует, что пользователи могут применять необходимые параметры ко всем рядам или отдельным.

Color

Функция параметра цвета позволяет выбрать оттенки из цветовой палитры, выровненной с текущей темой, или определить настраиваемые цвета для уникальной эстетики.

Цвет столбца сопоставления

Переключатель при активации выравнивает цвет ряда и скрывает параметр цвета; при отключении он показывает параметр цвета.

Color

Этот параметр позволяет настроить цвет, выбрав цвета из цветовой палитры.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Граница

При включении внутренние границы становятся очевидными, что позволяет настроить параметры границы, показанные здесь.

Сопоставление цвета ленты

Переключатель при активации выравнивает цвет ленты и скрывает параметр цвета; при отключении он показывает параметр цвета.

Color

Этот параметр позволяет настроить цвет, выбрав цвета из цветовой палитры.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Width

Параметр ширины позволяет определить толщину в пикселях, предлагая диапазон от 1 до 10 (самый широкий).

Макет

Параметры макета доступны только в том случае, если для параметра Apply задано значение всех рядов .

Пространство между лентами и столбцами

Этот параметр настраивает внутреннее заполнение области ленты от 0 % (без заполнения) до 25 %, влияя на общую область, создавая визуальное разделение между лентами и столбцами.

Метки данных

Видимость меток данных может быть включена или отключена, чтобы сделать их видимыми или скрыть. При включении можно получить доступ и настроить все параметры меток данных, показанные здесь.

Применение параметров к

Параметры применения к функции позволяют настраивать параметры форматирования глобально во всех рядах или целевые параметры. Некоторые параметры форматирования являются эксклюзивными для всех рядов.

Series

Раскрывающееся меню становится доступным при указании поля данных в условных обозначениях или при наличии нескольких полей на оси Y. Эта функция гарантирует, что пользователи могут применять необходимые параметры ко всем рядам или отдельным.

Параметры

Раскрывающийся список "Параметры" предоставляет коллекцию параметров, которые изменяют внешний вид меток данных.

Ориентация

В этом раскрывающемся меню пользователи могут выбрать вертикальную или горизонтальную ориентацию метки данных.

Position

В этом раскрывающемся меню пользователи имеют четыре варианта, чтобы указать позицию метки данных:

  • Автоматически
  • Внутри (верхний)
  • Внутри центра (середина)
  • Внутри базовой (нижней)
Переполнение текста

Этот переключатель позволяет меткам распространяться за рамки фигуры, в которую они входят, учитывая, что они отображаются только в том случае, если в визуальном элементе достаточно места.

Оптимизация отображения меток

Этот переключатель позволяет выполнять усечение и ширину для повышения видимости.

Заголовок

Переключатель "Заголовок " управляет видимостью заголовка серии. При включении массив параметров становится доступным, позволяя пользователям полностью настраивать внешний вид заголовка серии.

Содержимое

В раскрывающемся меню пользователи могут выбрать имя серии в качестве отображаемого заголовка или указать пользовательское название и включить дополнительное поле данных, как показано ниже.

Data

Этот параметр становится доступным только в том случае, если в раскрывающемся списке "Содержимое" выбран настраиваемый заголовок, как указано выше. При активации пользователи могут добавить дополнительное поле данных, которое будет отображаться в качестве настраиваемого заголовка.

Шрифт

Внешний вид шрифта определяется тремя отдельными элементами управления:

  • Семейство шрифтов: выберите из предустановленных семейств шрифтов.
  • Размер шрифта: размер шрифта можно изменить в диапазоне от 8 до 60 точек.
  • Стиль шрифта: при обычном значении по умолчанию можно также выбрать полужирный, курсив или подчеркнутый.
Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Показывать единицы

В меню есть несколько вариантов определения единиц отображения:

  • Авто: единица динамически настраивается на основе величины значения данных.
  • Нет: отображает значение как есть без единицы.
  • Тысячи: делит значение на 1000 и добавляет суффикс "K".
  • Миллионы: делит значение на 1000 000 и добавляет суффикс "M".
  • Миллиарды: делит значение на 1000 000 000 и добавляет суффикс B.
  • Триллионы: делит значение на 1000 000 000 000 000 и добавляет суффикс "T".
  • Пользователь: позволяет пользователю настраивать отображение значений данных в визуальном элементе. При выборе настраиваемого параметра поле ввода кода форматирования становится как показано ниже.
Число десятичных знаков для значений

Позволяет указать число десятичных разрядов для значений с возможностью выбора от 0 до 15.

Форматирование кода

Параметр кода форматирования, доступный только при выборе пользовательских единиц отображения, позволяет настраивать формат отображения значений с помощью пользовательских кодов форматирования (на основе кодов формата Excel) или применять условное форматирование. Коды форматирования изменяют способ представления чисел, дат и других типов данных, таких как форматирование чисел в виде валюты с помощью $#,##M или дат в виде гггг-ММ-дд, что гарантирует, что данные представлены соответствующим образом в соответствии с конкретными потребностями визуального элемента.

Показать пустое как

Этот параметр позволяет пользователям настраивать отображение пустых или отсутствующих значений в визуализациях. Если оставить пустым, пользователи могут указать пользовательский текст для представления пустых значений.

Значение

Переключатель "Значение " позволяет пользователям отображать значение данных для каждой точки данных в визуализации. При включении параметры становятся доступными, позволяя пользователям полностью настраивать внешний вид значений данных.

Поле

Этот параметр позволяет выбрать конкретное поле из модели данных, которое вы хотите отобразить в виде метки данных в визуализации.

Шрифт

Внешний вид шрифта определяется тремя отдельными элементами управления:

  • Семейство шрифтов: выберите из предустановленных семейств шрифтов.
  • Размер шрифта: размер шрифта можно изменить в диапазоне от 8 до 60 точек.
  • Стиль шрифта: при обычном значении по умолчанию можно также выбрать полужирный, курсив или подчеркнутый.
Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Показывать единицы

В меню есть несколько вариантов определения единиц отображения:

  • Авто: единица динамически настраивается на основе величины значения данных.
  • Нет: отображает значение как есть без единицы.
  • Тысячи: делит значение на 1000 и добавляет суффикс "K".
  • Миллионы: делит значение на 1000 000 и добавляет суффикс "M".
  • Миллиарды: делит значение на 1000 000 000 и добавляет суффикс B.
  • Триллионы: делит значение на 1000 000 000 000 000 и добавляет суффикс "T".
  • Пользователь: позволяет пользователю настраивать отображение значений данных в визуальном элементе. При выборе настраиваемого параметра поле ввода кода форматирования становится как показано ниже.
Число десятичных знаков для значений

Позволяет указать число десятичных разрядов для значений с возможностью выбора от 0 до 15.

Форматирование кода

Параметр кода форматирования, доступный только при выборе пользовательских единиц отображения, позволяет настраивать формат отображения значений с помощью пользовательских кодов форматирования (на основе кодов формата Excel) или применять условное форматирование. Коды форматирования изменяют способ представления чисел, дат и других типов данных, таких как форматирование чисел в виде валюты с помощью $#,##M или дат в виде гггг-ММ-дд, что гарантирует, что данные представлены соответствующим образом в соответствии с конкретными потребностями визуального элемента.

Показать пустое как

Этот параметр позволяет пользователям настраивать отображение пустых или отсутствующих значений в визуализациях. Если оставить пустым, пользователи могут указать пользовательский текст для представления пустых значений.

Подробный сведения

Переключатель сведений позволяет пользователям отображать сведения для каждой точки данных в визуализации. При включении параметры становятся доступными, позволяя пользователям полностью настраивать внешний вид значений данных.

Поле

Предоставляет пользователям возможность добавить дополнительное поле данных, которое будет отображаться в виде подробных сведений.

Шрифт

Внешний вид шрифта определяется тремя отдельными элементами управления:

  • Семейство шрифтов: выберите из предустановленных семейств шрифтов.
  • Размер шрифта: размер шрифта можно изменить в диапазоне от 8 до 60 точек.
  • Стиль шрифта: при обычном значении по умолчанию можно также выбрать полужирный, курсив или подчеркнутый.
Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Показывать единицы

В меню есть несколько вариантов определения единиц отображения:

  • Авто: единица динамически настраивается на основе величины значения данных.
  • Нет: отображает значение как есть без единицы.
  • Тысячи: делит значение на 1000 и добавляет суффикс "K".
  • Миллионы: делит значение на 1000 000 и добавляет суффикс "M".
  • Миллиарды: делит значение на 1000 000 000 и добавляет суффикс B.
  • Триллионы: делит значение на 1000 000 000 000 000 и добавляет суффикс "T".
  • Пользователь: позволяет пользователю настраивать отображение значений данных в визуальном элементе. При выборе настраиваемого параметра поле ввода кода форматирования становится как показано ниже.
Число десятичных знаков для значений

Позволяет указать число десятичных разрядов для значений с возможностью выбора от 0 до 15.

Форматирование кода

Параметр кода форматирования, доступный только при выборе пользовательских единиц отображения, позволяет настраивать формат отображения значений с помощью пользовательских кодов форматирования (на основе кодов формата Excel) или применять условное форматирование. Коды форматирования изменяют способ представления чисел, дат и других типов данных, таких как форматирование чисел в виде валюты с помощью $#,##M или дат в виде гггг-ММ-дд, что гарантирует, что данные представлены соответствующим образом в соответствии с конкретными потребностями визуального элемента.

Показать пустое как

Этот параметр позволяет пользователям настраивать отображение пустых или отсутствующих значений в визуализациях. Если оставить пустым, пользователи могут указать пользовательский текст для представления пустых значений.

Общие сведения

Переключатель фона позволяет пользователям отображать цвет фона за меткой данных в визуализациях. При отключении метки данных отображаются непосредственно на диаграмме без добавления цвета фона. Включение переключателя "Фон" добавляет цветной фон за каждой меткой данных, позволяя пользователям настраивать все параметры фона, показанные здесь.

Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Всего меток

Переключатель "Итоговые метки" позволяет пользователям отображать общее значение для набора точек данных в визуализации. Если этот параметр включен, отображаемые здесь становятся доступными, что позволяет пользователям полностью настраивать внешний вид значений данных.

Значения

Параметры значений позволяют пользователям настраивать параметры форматирования шрифта, цвета, единицы отображения и многое другое, как показано здесь.

Шрифт

Внешний вид шрифта определяется тремя отдельными элементами управления:

  • Семейство шрифтов: выберите из предустановленных семейств шрифтов.
  • Размер шрифта: размер шрифта можно изменить в диапазоне от 8 до 60 точек.
  • Стиль шрифта: при обычном значении по умолчанию можно также выбрать полужирный, курсив или подчеркнутый.
Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Показывать единицы

В меню есть несколько вариантов определения единиц отображения:

  • Авто: единица динамически настраивается на основе величины значения данных.
  • Нет: отображает значение как есть без единицы.
  • Тысячи: делит значение на 1000 и добавляет суффикс "K".
  • Миллионы: делит значение на 1000 000 и добавляет суффикс "M".
  • Миллиарды: делит значение на 1000 000 000 и добавляет суффикс B.
  • Триллионы: делит значение на 1000 000 000 000 000 и добавляет суффикс "T".
Число десятичных знаков для значений

Позволяет указать число десятичных разрядов для значений с возможностью выбора от 0 до 15.

Разделение положительных и отрицательных

Этот переключатель позволяет отображать положительные и отрицательные значения отдельно, отображая одно значение над столбцом, а другое значение ниже столбца в той же визуализации.

Общие сведения

Переключатель фона позволяет пользователям отображать цвет фона за общей меткой в визуализациях. При отключении метки данных отображаются непосредственно на диаграмме без добавления цвета фона.

Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Фон области графиков

График — это фон , позволяющий пользователям отображать фоновое изображение за столбцами в визуализациях. При добавлении изображения дополнительные параметры становятся доступными, позволяя пользователям отформатировать изображение.

Просмотреть

При выборе пользователи могут просматривать свое устройство, чтобы добавить файл изображения, который будет отображаться в фоновом режиме.

Изображение подходит

Параметр "Изображение" подходит для трех вариантов, как показано в раскрывающемся меню:

  • Обычный: этот параметр поддерживает исходный размер изображения. Если изображение больше доступной области, оно будет обрезано соответствующим образом в соответствии с областью.
  • Подход. Этот параметр масштабируется по размеру изображения в пределах доступной области при сохранении исходного пропорции. Хотя часть изображения не обрезается, пустое пространство может отображаться вокруг изображения, если его пропорции отличаются от области, в которой вы вписываете изображение.
  • Заливка: этот параметр растягивает или сжимает изображение, чтобы полностью заполнить доступную область. Пропорции изображения могут не сохраняться, что может привести к искажению, если пропорции изображения отличаются от заполняемой области.
Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Справочные данные

Справочная строка позволяет добавлять контекст и тесты в визуальный элемент, отображая ключевые значения, такие как средние значения, медианы или определенные целевые объекты с диаграммой. Имейте в виду, что модель данных должна иметь необходимые поля или меры для работы и должна быть одним значением, а не диапазоном. Ссылочные строки доступны с диаграммами столбцов с кластеризованными, стеками или 100 % с накоплением.

Применение параметров к

Параметр Apply settings to feature позволяет настроить параметры форматирования для каждой ссылочной строки, добавляемой в визуальный элемент. При наличии нескольких строк выберите строку, которую вы хотите применить параметры форматирования.

+ Добавить строку

При выборе пользователи могут добавлять ссылочные строки в визуальный элемент, а затем выбирать тип строки, как показано ниже, которые можно настроить с точки зрения цвета, стиля линии и того, включают ли они метки.

Тип

Существует несколько типов ссылочных линий, которые можно добавить в диаграммы столбцов для предоставления в том числе:

  • Константа: линия, которая остается постоянной на диаграмме, которая может быть полезна для маркировки определенного значения, например целевого объекта продаж или исторического теста.
  • Линия константы оси X: вертикальная линия на константном значении вдоль основной оси, полезная для маркировки определенной точки во времени или категории.
  • Минимальная строка: строка, представляющая минимальное значение в наборе данных.
  • Максимальная строка: строка, представляющая максимальное значение в наборе данных.
  • Средняя строка: строка, представляющая среднее значение точек данных в визуальном элементе.
  • Медианная линия: строка, представляющая медиановое значение точек данных в визуальном элементе, обеспечивая ощущение центра распространения.
  • Процентильная линия: строка, представляющая определенный процентиль в наборе данных, что позволяет узнать, как конкретное значение сравнивается с остальной частью распределения.

Константа доступна для всех диаграмм столбцов. Константа оси X также доступна для всех диаграмм столбцов, но только если для оси X задано значение "Непрерывный". Линии Min, Max, Average, Median и Percentile доступны только для кластеризованных диаграмм столбцов.

Series

Этот параметр серии отображается только при выборе любого типа строки, отличного от Константы.

Series

В экземплярах, где указано несколько полей данных, это позволяет выбрать ряд ссылок, на которые ссылается строка ссылок.

График

Функция переключателя строки активируется по умолчанию при добавлении ссылки на визуальный элемент. Переключатель "Линия " позволяет получить доступ к параметрам формата строки и изменить его, чтобы настроить внешний вид строки ссылки, как показано здесь.

Значение

Этот параметр позволяет пользователям указывать фиксированное значение, дату или использовать условное форматирование в зависимости от типа строки.

Процентиль

Этот параметр настраивает процентиль от 0% до 100% всякий раз, когда строка процентиля была включена в визуальный элемент.

Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Стиль линии

Меню предоставляет четыре выбора для настройки шаблона стиля линии:

  • Твердый: непрерывная линия без разрывов.
  • Дефис: линия, состоящая из ряда коротких сегментов. Дефисируемый шаблон может масштабироваться по ширине линии.
  • Точка: линия, состоящей из последовательности точек. Шаблон с точками может масштабироваться с помощью ширины линии.
  • Настраиваемый: этот параметр представляет элемент управления массивом дефисов, позволяющий использовать синтаксис определяемого пользователем шаблона (дефис, пробел и т. д.). Настраиваемый шаблон может масштабироваться с помощью ширины линии, и вы можете выбрать стиль тире из плоских, круглых или квадратных параметров. Помните, что функция заголовка тире может значительно изменить внешний вид стиля линии, указанного в массиве тире.
Массив Dash

Поле ввода текста массива Dash позволяет создавать пользовательские шаблоны строк. Введите последовательность чисел, чтобы определить длину тире и пробела в пикселях, используя синтаксис: длина тире, длина пробела.

Пример: "2 5 2 5" представляет шаблон с 2-пиксельным тире, 5-пиксельным разрывом, за которым следует еще один 2-пиксельный тире и 5-пиксельный разрыв.

Крышка тире

Это раскрывающееся меню определяет стиль конца строки, предлагая такие варианты, как:

  • Плоская: Этот стиль крышки создает плоскую конец к каждому тире, делая концы пунктирной линии выглядеть квадратно и резко.
  • Круглый: этот стиль крышки добавляет полукруглый, округленный конец к каждому тире, что дает тире более мягкой и более непрерывной внешний вид.
  • Квадрат: Как и плоская крышка, но с более выраженным квадратным фигурой, которая простирается за пределами линии, делая тире выглядят как они имеют небольшие квадраты на концах.
Масштабирование по ширине

Переключатель при активации автоматически настраивает шаблон линии в соответствии с шириной строки. При отключении шаблон строки остается неизменным (по умолчанию). Эта функция доступна только для тире, точечного или пользовательского масштабирования по ширине.

Width

Параметр ширины позволяет определить толщину в пикселях , предлагая диапазон от 0 (нет) до 4 (самый широкий).

Position

В этом раскрывающемся меню у пользователей есть несколько вариантов определения позиции ссылочной строки:

  • За ней: позиционирует эталонную строку за полосами данных для поддержания фокуса на самих данных, а также предоставляет точку ссылки. Это позволяет предотвратить превышение ссылочной линии визуализации при работе с сложными диаграммами, где слишком много элементов переднего плана может затруднить чтение диаграммы.
  • Перед этим: позиционирует эталонную строку перед полосами данных, чтобы сделать ее более видимой и видной, что может быть полезно для выделения определенных пороговых значений или целевых объектов, критически важных для анализа. Этот параметр помогает узнать, как данные сравниваются с эталонной строкой без каких-либо визуальных препятствий.

Область оттенка

При работе с диаграммами столбцов область шейдера — это функция, которая позволяет добавить на диаграмму затененную область, чтобы выделить определенный диапазон данных. После добавления ссылочной строки можно указать диапазон и форматирование области оттенков, включая его цвет и прозрачность.

Position

В этом раскрывающемся меню у пользователей есть два варианта, чтобы указать положение области оттенка в отношении ссылочной строки:

  • Перед: относится к заливке области слева от эталонной строки.
  • После: относится к заливке области справа от эталонной строки.
Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Общие сведения

Переключатель фона позволяет пользователям отображать цвет фона за общей меткой в визуализациях. При отключении метки данных отображаются непосредственно на диаграмме без добавления цвета фона.

Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Метка данных

Метка данных для ссылочной строки содержит сведения о значении или категории эталонной строки. При активации переключателя метка может быть отформатирована и размещена, чтобы лучше всего соответствовать визуальному элементу диаграммы, используя параметры, как показано здесь.

Горизонтальное положение

В этом раскрывающемся меню у пользователей есть два варианта, чтобы указать горизонтальную позицию метки данных эталонной строки:

  • Слева: выравнивает метку слева от эталонной строки, полезной при работе с шаблонами чтения слева направо.
  • Справа: выравнивает метку справа от линии ссылки, которая полезна, если диаграмма плотна с информацией слева.
Вертикальное положение

В этом раскрывающемся меню пользователи могут указать вертикальную позицию метки данных ссылочной строки:

  • Выше: позиционирует метку над эталонной строкой, которая может быть полезна, если вы хотите избежать перекрытия точек данных.
  • В разделе: позиционирует метку под эталонной строкой, которая может помочь отличить ее от других элементов диаграммы.
Стиль

В меню приведены параметры настройки того, что отображается на метки данных, с тремя вариантами выбора:

  • Значение данных: отображает значение данных, представленных ссылочной строкой.
  • Имя: отображает имя ссылочной строки.
  • Оба: отображает значение данных и имя ссылки.
Color

Этот параметр позволяет настроить цвет, выбрав из цветовой палитры или применив условное форматирование.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Показывать единицы

Этот параметр предлагает несколько вариантов определения единиц отображения, но только если ось настроена как непрерывная:

  • Авто: единица динамически настраивается на основе величины значения данных.
  • Нет: отображает значение как есть без единицы.
  • Тысячи: делит значение на 1000 и добавляет суффикс "K".
  • Миллионы: делит значение на 1000 000 и добавляет суффикс "M".
  • Миллиарды: делит значение на 1000 000 000 и добавляет суффикс B.
  • Триллионы: делит значение на 1000 000 000 000 000 и добавляет суффикс "T".
Форматирование кода

Параметр кода форматирования, доступный только при выборе пользовательских единиц отображения, позволяет настраивать формат отображения значений с помощью пользовательских кодов форматирования (на основе кодов формата Excel) или применять условное форматирование. Коды форматирования изменяют способ представления чисел, дат и других типов данных, таких как форматирование чисел в виде валюты с помощью $#,##M или дат в виде гггг-ММ-дд, что гарантирует, что данные представлены соответствующим образом в соответствии с конкретными потребностями визуального элемента.

Число десятичных знаков для значений

Позволяет указать число десятичных разрядов для значений с возможностью выбора от 0 до 15.

Пределы погрешностей

Гистограммы ошибок — это графические представления, которые визуально выражают степень неопределенности в точках данных. Полосы ошибок имеют решающее значение, если точное значение не так важно, как тенденция или шаблон. Меньшие полосы ошибок предлагают более точные измерения, в то время как большие предлагают более высокую вариативность и меньшую надежность. Рекомендуется использовать визуализацию данных, и они добавляют уровень профессионализма в отчеты, показывая, что вы рассмотрели и представляют вариативность в данных.

Применение параметров к

Параметр Apply settings to feature позволяет настроить параметры форматирования по отдельности для каждой серии, выбрав, для каких рядов нужно включить панели ошибок, а затем отформатировать каждую серию по отдельности.

Параметры

Параметры параметров помогают настроить панели ошибок в соответствии с контекстом данных и сообщением, которое вы хотите передать с визуализацией.

Включен

При активации переключатель "Параметры" включает следующие параметры.

Тип

Выберите следующее:

  • По полю: укажите значение другого поля, чтобы определить верхние и нижние границы для каждой панели ошибок, позволяя настраивать полосы ошибок на основе определенных критериев.
  • По процентам: расширение выше и ниже столбца или фигуры, к которым они относятся по указанному проценту значения, представленного столбцом или фигурой.
  • По процентиле: вычисляйте границы на основе агрегированных точек данных на каждом значении оси X на диаграмме. Результаты могут быть непредвиденными, поэтому важно понимать статистические последствия.
  • По стандартному отклонению: наиболее распространенное статистическое лечение для полос ошибок, представляющее дисперсию вокруг каждой точки данных на основе стандартного отклонения базовых данных.
Верхний предел

Представляет максимальное значение или ограничение для точки данных, определяя верхний диапазон, в течение которого ожидается падение фактического значения.

Нижняя граница

Представляет минимальное значение или ограничение для точки данных, определяя нижний диапазон, в течение которого фактическое значение, как ожидается, падает.

Связь с мерой

Это означает, как вычисляются полосы ошибок относительно основной меры. Ниже приведены два способа определения баров ошибок:

  • Абсолютный: представляет точное значение верхней или нижней границы, чтобы подчеркнуть точные диапазоны неопределенности вокруг точек данных.
  • Относительный: представляет разницу между верхней или нижней границой и самой мерой, чтобы сосредоточиться на отклонениях от меры независимо от конкретных значений.
Сделать симметричным

При включении полосы ошибок расширяются одинаково выше и ниже точки данных, подчеркивая общую дисперсию без различия положительных и отрицательных отклонений.

Линейчатая диаграмма

Переключатель панели включает панели ошибок в визуальном элементе после настройки параметров, как описано ранее в этой статье. При включении полосы ошибок можно отформатировать в соответствии с вашими потребностями, чтобы лучше всего соответствовать визуальному элементу, используя параметры, как показано здесь.

Цвет столбца сопоставления

Переключатель при активации выравнивает цвет ряда и скрывает параметр цвета; при отключении он показывает параметр цвета.

Цвет панели

Этот параметр позволяет настроить цвет, выбрав цвета из цветовой палитры.

Width

Параметр ширины позволяет определить толщину в пикселях, предлагая диапазон от 1 до 10 (самый широкий).

Форма маркера

Параметр "Фигура маркера" предлагает восемь разных фигур в качестве маркера панели или, если вы не предпочитаете маркер, вы можете выбрать "Нет".

Размер маркера

Этот параметр позволяет определить размер маркера в пикселях, предлагая диапазон от 1 до 10.

Цвет границы

Этот параметр позволяет настроить цвет, выбрав цвета из цветовой палитры.

Размер границы

Этот параметр позволяет определить размер границы в пикселях, предлагая диапазон от 0 до 2 (самый широкий).

Метки ошибок

Метки ошибок повышают понимание данных, предоставляя больше контекста и аналитических сведений о точности и изменчивости измерений.

Шрифт

Внешний вид шрифта определяется тремя отдельными элементами управления:

  • Семейство шрифтов: выберите из предустановленных семейств шрифтов.
  • Размер шрифта: размер шрифта можно изменить в диапазоне от 8 до 60 точек.
  • Стиль шрифта: при обычном значении по умолчанию можно также выбрать полужирный, курсив или подчеркнутый.
Цвет столбца сопоставления

Переключатель при активации выравнивает цвет ряда и скрывает параметр цвета; при отключении он показывает параметр цвета.

Color

Этот параметр позволяет настроить цвет, выбрав цвета из цветовой палитры.

Формат метки

Параметр формата предоставляет четыре варианта:

  • Абсолютный: отображает фактическое числовое отклонение от сообщаемого значения, предоставляя представление о том, сколько каждая точка данных может отличаться от его истинного значения.
  • Относительный (числовый ): это отображает числовое отклонение в виде пропорции или соотношения относительно эталонной точки, помогая понять значение вариантов.
  • Относительный (процент): отображается относительная ошибка процента, которая фокусируется на процентном отклонении от эталонной точки.
  • Диапазон: это указывает диапазон между верхними и нижними границами точки данных, представляющей потенциальную вариативность.
Показать фон

Этот переключатель при включении позволяет отображать цвет фона за меткой. При отключении метки будут отображаться непосредственно на диаграмме без добавления цвета фона.

Цвет фона

Этот параметр позволяет настроить цвет, выбрав цвета из цветовой палитры.

Transparency

Параметр прозрачности позволяет настроить уровень прозрачности в диапазоне от 0% до полной прозрачности до 100 % для полной прозрачности, что позволяет достичь либо тонкого, либо более явного эффекта.

Подсказка

Переключатель подсказки отображается только при активации переключателя "Параметры", как описано ранее в этой статье. Затем можно включить переключатель подсказки и предоставить вам доступ к параметрам, показанным здесь. Этот последовательный макет переключателя гарантирует, что визуальные элементы можно настроить структурированным и упорядоченным образом.

Формат метки

Параметр формата предоставляет четыре варианта:

  • Абсолютный: отображает фактическое числовое отклонение от сообщаемого значения, предоставляя представление о том, сколько каждая точка данных может отличаться от его истинного значения.
  • Относительный (числовый ): это отображает числовое отклонение в виде пропорции или соотношения относительно эталонной точки, помогая понять значение вариантов.
  • Относительный (процент): отображается относительная ошибка процента, которая фокусируется на процентном отклонении от эталонной точки.
  • Диапазон: это указывает диапазон между верхними и нижними границами точки данных, представляющей потенциальную вариативность.

Связанный контент
