Настройка шифрования vSAN для частного облака CloudSimple

Вы можете настроить функцию шифрования программного обеспечения vSAN, чтобы частное облако CloudSimple работало с сервером управления ключами, работающим в виртуальной сети Azure.

VMware требует использования внешнего средства управления ключами KMIP 1.1, соответствующего стороннему серверу управления ключами (KMS), при использовании шифрования vSAN. Вы можете использовать любые поддерживаемые KMS, сертифицированные VMware и доступные для Azure.

В этом руководстве описывается, как использовать KMS HyTrust KeyControl, выполняющуюся в виртуальной сети Azure. Аналогичный подход можно использовать для любого другого сертифицированного стороннего решения KMS для vSAN.

Для этого решения KMS требуется:

Установка, настройка и управление сертифицированным сторонним средством KMS vMware в виртуальной сети Azure.
Укажите собственные лицензии для средства KMS.
Настройте шифрование vSAN в частном облаке и управляйте ими с помощью стороннего средства KMS, работающего в виртуальной сети Azure.

Сценарий развертывания KMS

Кластер сервера KMS запущен в виртуальной сети Azure и доступен по IP из частного облака vCenter через настроенное подключение Azure ExpressRoute.

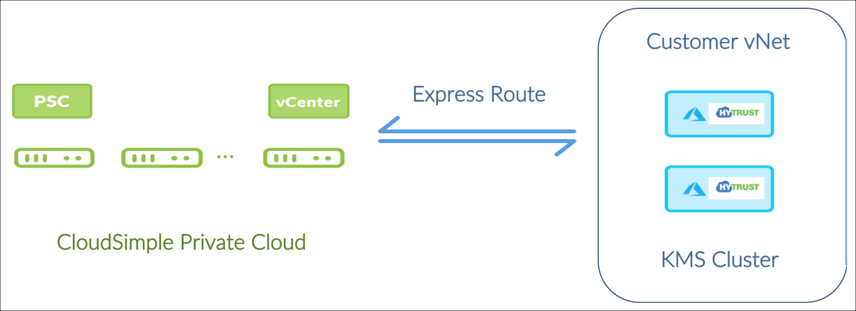

.. Кластер /media/KMS в виртуальной сети Azure

Развертывание решения

Процесс развертывания выполняет следующие действия.

Убедитесь, что выполнены предварительные требования
Портал CloudSimple: получение сведений об пиринге ExpressRoute
Портал Azure. Подключение виртуальной сети к частному облаку
Портал Azure. Развертывание кластера HyTrust KeyControl в виртуальной сети
HyTrust WebUI: настройка сервера KMIP
Пользовательский интерфейс vCenter: настройка шифрования vSAN для использования кластера KMS в виртуальной сети Azure

Проверка соблюдения предварительных требований

Проверьте следующее перед развертыванием:

Выбранный поставщик KMS, инструмент и версия находятся в списке совместимости vSAN.
Выбранный поставщик поддерживает версию средства для запуска в Azure.
Версия средства KMS azure соответствует KMIP 1.1.
Azure Resource Manager и виртуальная сеть уже созданы.
Частное облако CloudSimple уже создано.

Портал CloudSimple: получение сведений об пиринге ExpressRoute

Чтобы продолжить настройку, вам потребуется ключ авторизации и URI однорангового канала для ExpressRoute плюс доступ к подписке Azure. Эти сведения доступны на странице подключения к виртуальной сети на портале CloudSimple. Инструкции см. в разделе "Настройка подключения виртуальной сети к частному облаку". Если у вас возникли проблемы с получением информации, откройте запрос на поддержку.

Портал Azure. Подключение виртуальной сети к частному облаку

Создайте шлюз виртуальной сети для виртуальной сети, выполнив инструкции по настройке шлюза виртуальной сети для ExpressRoute с помощью портала Azure.
Свяжите виртуальную сеть с каналом ExpressRoute CloudSimple, следуя инструкциям в статье "Подключение виртуальной сети к каналу ExpressRoute" с помощью портала.
Используйте сведения о канале CloudSimple ExpressRoute, полученные в приветственном сообщении из CloudSimple, чтобы связать виртуальную сеть с каналом CloudSimple ExpressRoute в Azure.
Введите ключ авторизации и URI однорангового канала, укажите имя подключения и нажмите кнопку "ОК".

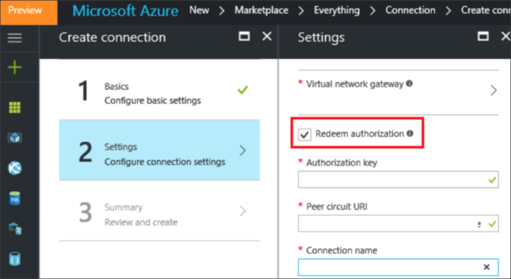

Предоставление URI однорангового канала CS при создании виртуальной сети

Портал Azure. Развертывание кластера HyTrust KeyControl в Azure Resource Manager в виртуальной сети

Чтобы развернуть кластер HyTrust KeyControl в Azure Resource Manager в виртуальной сети, выполните следующие задачи. Дополнительные сведения см. в документации по HyTrust .

Создайте группу безопасности сети Azure (nsg-hytrust) с указанными правилами входящего трафика, следуя инструкциям в документации HyTrust.
Создайте пару ключей SSH в Azure.
Разверните начальный узел KeyControl из образа в Azure Marketplace. Используйте открытый ключ пары ключей, которая была создана, и выберите nsg-hytrust в качестве группы безопасности сети для узла KeyControl.
Преобразуйте частный IP-адрес KeyControl в статический IP-адрес.
Подключитесь к виртуальной машине KeyControl по SSH, используя ее общедоступный IP-адрес и закрытый ключ ранее указанной пары ключей.
При появлении запроса в оболочке SSH выберите No, чтобы установить узел в качестве первоначального узла KeyControl.
Добавьте дополнительные узлы KeyControl, повторяя шаги 3-5 этой процедуры и выбрав Yes, когда появится запрос о добавлении в существующий кластер.

HyTrust WebUI: настройка сервера KMIP

Перейдите к https:// public-ip, где общедоступный IP-адрес виртуальной машины узла KeyControl. Выполните следующие действия из документации HyTrust.

Пользовательский интерфейс vCenter: настройка шифрования vSAN для использования кластера KMS в виртуальной сети Azure

Следуйте инструкциям из HyTrust по созданию кластера KMS в vCenter.

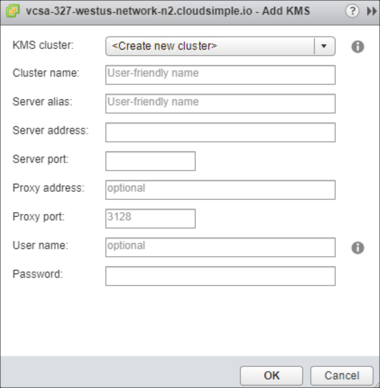

Добавление сведений о кластере KMS в vCenter

В vCenter перейдите в раздел "Настройка кластера>" и выберите "Общие" для vSAN. Включите шифрование и выберите кластер KMS, который ранее был добавлен в vCenter.

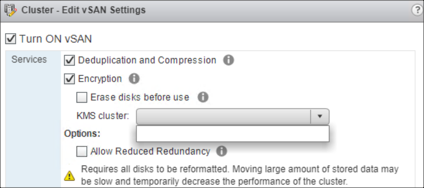

Включение шифрования vSAN и настройка кластера KMS в vCenter
