Фигурные диаграммы (построитель отчетов и службы SSRS)

  • Статья

Фигурная диаграмма показывает значения данных в процентах от целого. Фигурные диаграммы обычно используются для отображения результатов сравнения различных значений в наборе с учетом пропорций. Категории представлены отдельными сегментами фигуры. Размер сегмента определяется этим значением. Фигурные диаграммы аналогичны по своему назначению круговым диаграммам, за исключением того, что в них категории упорядочиваются от наиболее крупных до самых мелких.

На воронкообразной диаграмме значения отображаются в виде последовательно уменьшающихся пропорций. Размер области определяется этим значением ряда как процент от суммы всех значений. Воронкообразную диаграмму можно, например, использовать для отображения трендов в поведении посетителей веб-сайта. Вполне вероятно, что на такой воронкообразной диаграмме в верхней части отобразится широкая область, показывая количество обращений посетителей узла к начальной странице, а другие области будут иметь пропорционально уменьшающиеся размеры. Дополнительные сведения о добавлении данных в воронкообразную диаграмму см. в разделе Диаграммы (построитель отчетов и службы SSRS).

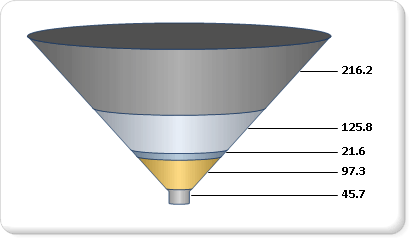

Пример воронкообразной диаграммы показан на следующей иллюстрации.

Воронкообразная диаграмма

Примечание

Создавать и изменять определения отчетов (RDL-файлы) в SQL Server Data Tools можно в построителе отчетов и конструкторе отчетов В каждой среде разработки существуют различные способы создания, открытия и сохранения отчетов и связанных элементов. Дополнительные сведения см. в статье Проектирование отчетов в конструктор отчетов и Report Builder (SSRS) в Интернете на microsoft.com.

Варианты

  • Пирамидальная. На пирамидальной диаграмме пропорциональные данные отображаются так, что диаграмма скорее напоминает пирамиду.

Условия применения данных для фигурных диаграмм

  • Фигурные диаграммы широко применяются в отчетах, поскольку являются визуально привлекательными. Но фигурные диаграммы представляют собой диаграммы весьма упрощенного типа, которые, по всей вероятности, не позволят представить рассматриваемые данные наилучшим образом. Прибегать к использованию фигурной диаграммы следует, только если статистическая обработка данных привела к получению семи точек данных или меньше. Как правило, фигурную диаграмму следует использовать для отображения только одной категории в каждой области данных.

  • На фигурных диаграммах каждая группа данных отображается как отдельный сегмент диаграммы. Необходимо добавить, по крайней мере, одно поле данных и одно поле категории. Если к фигурной диаграмме будет добавлено больше чем одно поле данных, то фигурная диаграмма отобразит оба поля данных на одной и той же диаграмме.

  • Фигурные диаграммы наиболее эффективны для отображения отсортированных пропорциональных процентных отношений. Однако по умолчанию с целью сохранения согласованности значения в наборе данных на диаграмме не сортируются. Чтобы как можно точнее представить данные в виде воронкообразных или пирамидальных диаграмм, рекомендуется сортировать значения в убывающем порядке. Дополнительные сведения см. в разделе Фильтрация, группировка и сортировка данных в отчетах с разбивкой на страницы (построитель отчетов и службы SSRS).

  • Значения NULL, пустые, отрицательные и нулевые значения при вычислении долей не учитываются. Поэтому такие значения не принято показывать на фигурной диаграмме. Если требуется визуально отобразить на диаграмме значения этого типа, выберите тип диаграммы, отличный от фигурной диаграммы. Дополнительные сведения о добавлении пустых точек на неформе диаграммы см. в статье Добавление пустых точек в диаграмму (Report Builder и службы SSRS).

  • Если принято решение определить на фигурной диаграмме собственные цвета, используя пользовательскую палитру, убедитесь в том, что в палитре имеется достаточное количество цветов для выделения каждой точки данных ее собственным, уникальным цветом. Дополнительные сведения см. в разделе Форматирование цветов рядов на диаграмме (построитель отчетов и SSRS).

  • В отличие от диаграмм всех других типов, в условных обозначениях фигурной диаграммы представлены отдельные точки данных, а не отдельные ряды.

  • Применительно к воронкообразным диаграммам параметры для оси значений и оси категорий не учитываются. Если существует несколько категорий или групп рядов, то в условных обозначениях диаграммы отображаются метки групп.

  • Диаграммы такого типа, как фигурные диаграммы, не могут быть представлены совместно с диаграммами любых других типов в одной и той же области диаграммы. Чтобы показать для сравнения данные, приведенные на фигурной диаграмме, и данные, приведенные на диаграмме другого типа, необходимо добавить вторую область диаграммы.

  • Добавление трехмерных эффектов способствует значительному улучшению общего внешнего вида фигурной диаграммы.

  • Предусмотрена возможность применять дополнительные стили рисования к круговым и кольцевым диаграммам для усиления визуального впечатления. Дополнительные сведения см. в разделе Форматирование цветов для рядов на диаграмме (построитель отчетов и SSRS).
