Аппаратные компоненты для системы платформы аналитики

Система платформ аналитики (APS) использует масштабируемые компоненты, чтобы вы могли приобрести нужный объем обработки и хранения в соответствии с вашими бизнес-требованиями. При заказе APS вам потребуется сочетание этих основных компонентов оборудования. Определенные поставщики оборудования могут использовать разные соглашения об именовании или дополнительные компоненты.

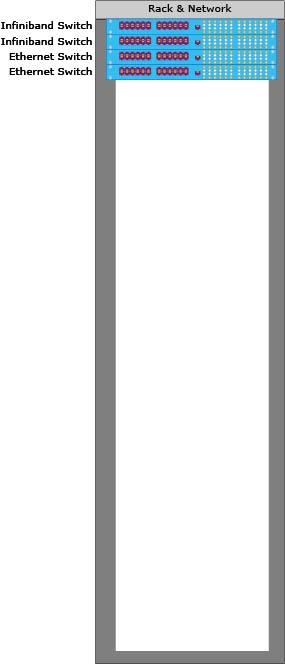

Стойка и сеть

Компоненты APS хранятся в одной или нескольких стойких, которые помещаются в центр обработки данных. Каждая стойка поставляется с единицами распределения питания (PDUS), двумя коммутаторами InfiniBand и двумя коммутаторами Ethernet.

Единица масштабирования данных

Единица масштабирования данных содержит узлы данных и непосредственно подключенное хранилище (DAS) для обработки и хранения пользовательских данных. Чтобы добавить емкость, вы добавите единицы масштабирования данных в соответствии с конфигурациями, поддерживаемыми поставщиком оборудования. По мере роста числа единиц масштабирования данных необходимо добавить дополнительные компоненты стойки и сети, чтобы обеспечить большую мощность, сеть и инфраструктуру стоек.

Узел данных

Узел данных — это сервер, предназначенный для обработки пользовательских данных. Параллельное хранилище данных (PDW) выполняет один вычислительный узел на каждом узле данных. Для (модуль) HPE единица масштабирования данных содержит два узла данных. Для (модуль) Dell и Quanta единица масштабирования данных содержит три узла данных.

Система хранения с прямым подключением

Прямо подключенное хранилище (DAS) — это пул дисков, подключенных к узлам данных. Все узлы данных могут получить доступ к любому диску. В рамках общей архитектуры вычислительные узлы, работающие на узлах данных, не совместно используют отдельные диски. Однако для обеспечения высокой доступности доступ к хранилищу предоставляется совместно, и каждый из узлов данных может получить доступ к любому из дисков.

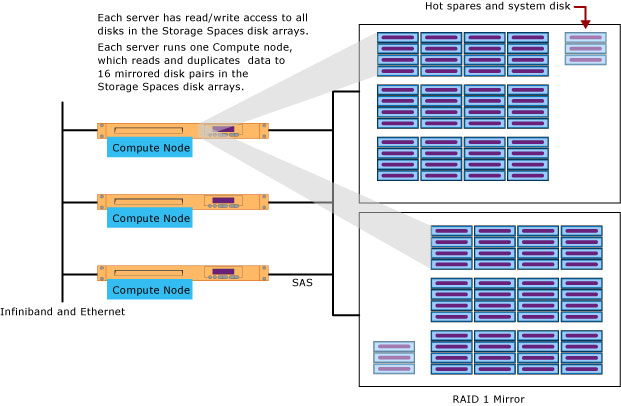

Архитектура единиц масштабирования данных — DELL и Quanta

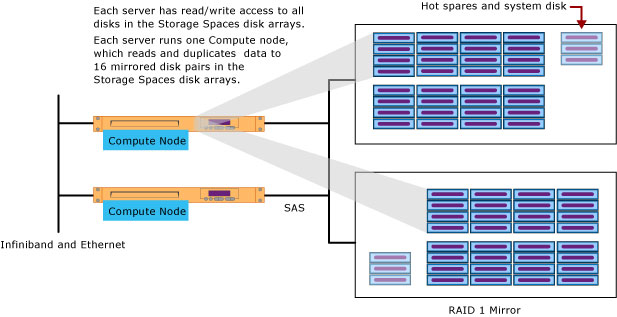

Архитектура единицы масштабирования данных — HPE

Описание единицы масштабирования данных

Единица масштабирования данных имеет один сервер (узел) для каждого вычислительного узла и один подключенный к нему массив дисков, подключенный с последовательным подключением SCSI (SAS). В шкафу хранения массив дисков делится на две половины, каждая из которых имеет избыточные источники питания. Windows Server дисковые пространства управляет пользовательскими данными путем дедупликации данных в парах дисков RAID 1 зеркало. Диски в каждой паре дисков хранятся в разных половинах массива дисков.

Массив дисков также содержит горячие резервные диски и системный диск. Если диск завершается ошибкой, дисковые пространства использует хорошую копию данных на работающем диске, чтобы перестроить дубликат копии данных на горячем запасном диске. Это важная возможность самовосстановления, которая помогает защититься от потери данных.

Общее количество дисков для вычислительных узлов:

• DELL имеет 96 дисков = (3 сервера) * (16 дисков на сервер) * (2 для избыточных дисков).

• HPE имеет 64 диска = (2 сервера) * (16 дисков на сервер) * (2 для избыточных дисков).

• Кроме того, каждый массив дисков имеет горячие запасные диски и системный диск.

Для обеспечения высокой доступности при отработке отказа вычислительного узла он по-прежнему может функционировать и получать доступ к данным пользователя через другой узел в модуле масштабирования данных. По крайней мере один из прямых подключенных физических узлов должен функционировать или доступ к данным к хранилищу теряется.

Для размеров дисков прямо подключенное хранилище может иметь 1, 2 или 3 диска Terabyte. Все единицы масштабирования данных должны иметь диски одного размера.

Базовый модуль масштабирования

Базовый масштабируемый модуль содержит минимальное количество узлов, узлов данных и прямого подключенного хранилища, необходимого для (модуль). Он включает следующие компоненты.

Узел оркестрации

Этот сервер запускает мозг PDW.

Пассивный узел

Этот сервер обеспечивает высокий уровень доступности. Он находится в сети и готов к выполнению заданий в случае сбоя в оркестрации или узле данных. Узел оркестрации, пассивный узел и серверы единиц масштабирования данных настраиваются как отказоустойчивый кластер Windows. Для каждой стойки в (модуль) требуется один пассивный узел.

Необязательный пассивный узел

Чтобы добавить дополнительную избыточность, можно добавить второй пассивный узел в единицу базового масштабирования.

Единица масштабирования данных

Базовая единица масштабирования включает одну единицу масштабирования данных, расположенную в нижней части стойки.

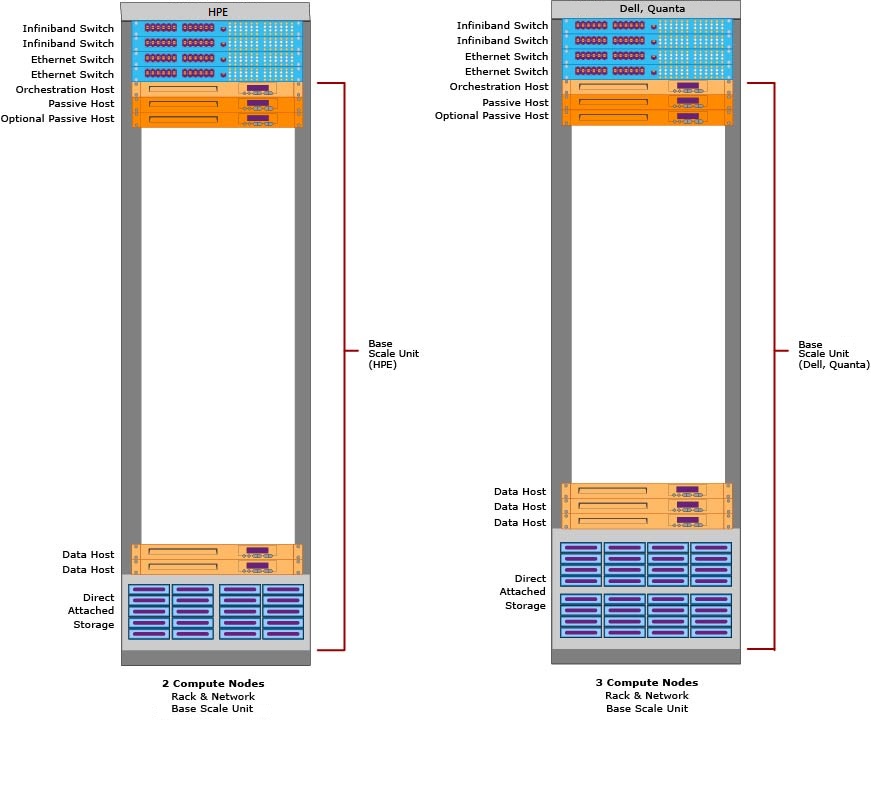

На этой схеме показана единица базового масштабирования, а также стойка и сеть. Это минимальная конфигурация для системы платформы аналитики (модуль).
