конструктор служб SSIS

Применимо к: SQL Server Integration Runtime служб SSIS в Фабрика данных Azure

Integration Services Конструктор служб — это графическое средство, с помощью которого можно создавать и обслуживать пакеты служб Службы Integration Services . Integration Services Конструктор служб доступен из среды SQL Server Data Tools (SSDT) в составе проекта служб Службы Integration Services .

Конструктор служб Integration Services можно использовать для выполнения следующих задач:

• конструирование потока управления в пакете;

• конструирование потока данных в пакете;

• добавление обработчиков событий в пакет и его объекты;

• просмотр содержимого пакета;

• просмотр хода выполнения пакета во время выполнения.

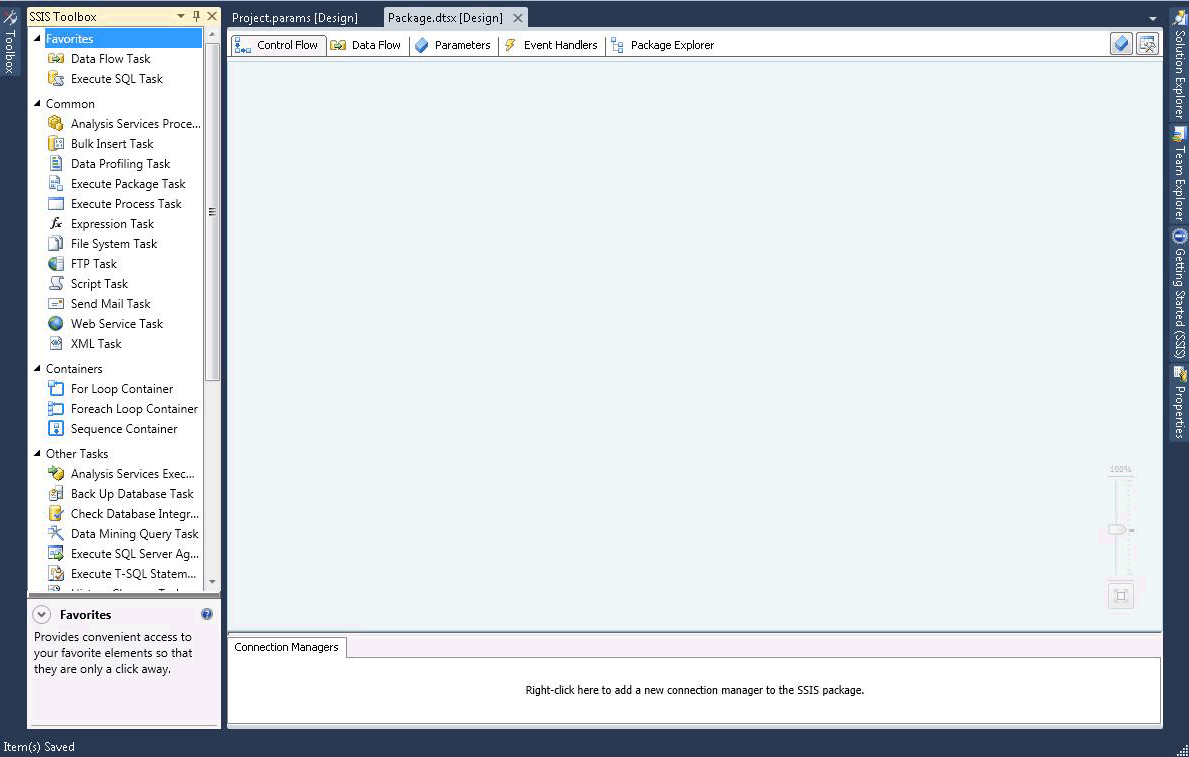

На следующем рисунке показано окно конструктора диаграмм Integration Services и окно Область элементов .

Службы Integration Services включают дополнительные окна и диалоговые окна для добавления в пакеты дополнительных функций, а средства SQL Server Data Tools (SSDT) — для настройки среды разработки и работы с пакетами. Дополнительные сведения см. в статье Пользовательский интерфейс служб Integration Services.

Integration Services Конструктор служб не зависит от службы Службы Integration Services , которая наблюдает за пакетами и управляет ими, поэтому для создания и редактирования пакетов в конструкторе служб Integration Services запуск этой службы не требуется. Не если вы остановите службу при открытом конструкторе служб SSIS, вы не сможете открыть дополнительные диалоговые окна конструктора служб SSIS и можете увидеть сообщение об ошибке "Сервер RPC недоступен". Чтобы сбросить конструктор служб SSIS и продолжить работу с пакетом, придется закрыть конструктор, выйти из SQL Server Data Tools (SSDT) и заново открыть SQL Server Data Tools (SSDT), проект Integration Services и нужный пакет.

Отмена и повторение

В конструкторе Integration Services можно отменять и повторять выполнение до 20 действий. Для пакетов отмена и повторение доступны на вкладках Поток управления, Поток данных, Обработчики событийи Параметры , а также в окне Переменные . Для проекта отмена и повторение доступны в окне Параметры проекта .

Изменения, выполняемые в области элементов служб SSIS, нельзя отменять и повторять.

При внесении изменений в компонент с помощью редактора компонентов изменения отменяются и повторяются как целостный набор изменений, а не по отдельности. Набор изменений отображается в раскрывающемся списке отмены и повторения как одно действие.

Чтобы отменить действие, нажмите кнопку отмены на панели инструментов, выберите элемент меню Редактировать/Отменить или нажмите сочетание клавиш CTRL+Z. Чтобы повторить действие, нажмите кнопку повтора на панели инструментов, выберите пункт меню Редактировать/Повторить или нажмите сочетание клавиш CTRL+Y. Можно отменять и повторять несколько действий сразу. Для этого щелкните стрелку рядом с кнопкой на панели инструментов, выделите в раскрывающемся списке несколько действий и щелкните список.

Части конструктора служб SSIS

Integration Services В конструкторе служб есть пять постоянных вкладок: по одной для построения потока управления, потоков данных, параметров и обработчиков событий, а также одна вкладка для просмотра содержимого пакета. В процессе выполнения появляется шестая вкладка, отображающая ход выполнения пакета и результаты выполнения после его завершения.

Кроме того, в конструкторе служб Integration Services есть область «Диспетчеры соединений» для добавления и настройки диспетчеров соединений, которые используются пакетом для подключения к данным.

Вкладка «Поток управления»

Поток управления пакета проектируется в области конструктора на вкладке Поток управления . Перетащите элементы с вкладки Область элементов в область конструктора и подключите их к потоку управления, щелкнув значок элемента и перетащив стрелку от одного элемента к другому.

Дополнительные сведения см. в разделе Поток управления.

Вкладка «Поток данных»

Если в пакете содержится задача потока данных, в него можно добавлять потоки данных. Потоки данных пакета проектируются в области конструктора во вкладке Поток данных . Перетащите элементы с вкладки Панель элементов в область конструктора и подключите их к потоку данных, щелкнув значок элемента и перетащив стрелку от одного элемента к другому.

Дополнительные сведения см. в статье Поток данных.

Вкладка «Параметры»

Параметры служб Integration Services (SSIS) могут быть использованы для присвоения значений свойствам внутри пакетов во время их выполнения. Можно создать параметры проекта на уровне проекта и параметры пакета на уровне пакета. Параметры проекта используются для предоставления любых внешних данных, получаемых проектом, одному пакету в проекте или более. Параметры пакета позволяют изменить выполнение пакета. При этом изменять пакет и развертывать его повторно не придется. Эта вкладка позволяет управлять параметрами пакета.

Дополнительные сведения о параметрах см. в разделе Параметры служб Integration Services (SSIS).

Важно!

Параметры доступны только для проектов, разработанных для модели развертывания проекта. Следовательно, вкладка «Параметры» появится только для пакетов, которые являются частью проекта, настроенного на использование модели развертывания проекта.

Вкладка «Обработчики событий»

События пакета проектируются в области конструктора на вкладке Обработчики событий . На вкладке Обработчики событий выбирается пакет или его объект, для которого необходимо создать обработчик событий, а затем выбирается событие, которое будет связано с обработчиком. Обработчик событий имеет поток управления и (при необходимости) потоки данных.

Дополнительные сведения см. в разделе Добавление обработчика событий к пакету.

Вкладка «Обозреватель пакетов»

Пакеты могут быть сложными, содержать много задач, диспетчеров соединений, переменных и других элементов. Окно обозревателя пакета позволяет просмотреть полный список элементов пакета.

Дополнительные сведения см. в разделе Просмотр объектов пакета.

Вкладки «Выполнение» и «Результаты выполнения»

Во время выполнения пакета на вкладке Выполнение отображается ход выполнения пакета. После завершения выполнения пакета результаты будут доступны во вкладке Результаты выполнения .

Примечание

Чтобы включить или отключить отображение сообщений на вкладке Выполнение , установите или снимите флажок Отчет о ходе отладки в меню Службы SSIS .

Область диспетчеров соединений

Добавление и изменение диспетчеров соединений, используемых пакетом, выполняется в области Диспетчеры соединений . Службы Integration Services включает диспетчеры соединений, используемые для подключения к различным источникам данных, например текстовым файлам, базам данных OLE DB и поставщикам .NET.

Дополнительные сведения см. в статье Соединения в службах Integration Services (SSIS) и разделе Создание диспетчеров подключений.

Вкладка «Поток управления»

Используйте вкладку Поток управления конструктора служб Integration Services , чтобы создать поток управления в пакете служб Службы Integration Services .

Создайте поток управления путем перетаскивания графических объектов, которые представляют задачи и контейнеры служб Integration Services , с области элементов на область конструктора вкладки Поток управления и последующего соединения объектов путем перетаскивания соединителя одного объекта к другому. Каждая соединительная линия представляет собой управление очередностью, которое определяет порядок запуска задач и контейнеров.

Можно также использовать конструктор служб Integration Services , чтобы добавить из вкладки Поток управления следующие возможности:

• внедрить ведение журналов;

• создать конфигурации пакетов;

• подписать пакет сертификатом;

• Управление переменными

• Добавление заметок

• настроить точки останова.

Чтобы добавить эти функции к отдельным задачам или контейнерам в конструкторе служб Integration Services , щелкните правой кнопкой мыши объект в области конструктора и выберите параметр.

Вкладка «Поток данных»

Используйте вкладку Поток данных конструктора служб Integration Services , чтобы создать поток данных в пакете служб Службы Integration Services .

Создайте потоки данных путем перетаскивания графических объектов, представляющих источники, преобразования и адресаты, из области элементов в область конструктора вкладки Поток данных , а затем так соедините объекты, чтобы получились пути, задающие последовательность выполнения преобразований.

Щелкните правой кнопкой мыши путь и затем щелкните Средства просмотра данных , чтобы добавить средства просмотра для просмотра данных до и после каждого объекта потока данных.

Можно также использовать конструктор служб Integration Services , чтобы добавить следующие функциональные возможности из вкладки Поток данных :

• Управление переменными

• Добавление заметок

Чтобы добавить эти функции в конструкторе служб Integration Services , щелкните правой кнопкой мыши область конструктора, а затем выберите желаемый параметр.

Вкладка «Обработчики событий»

Используйте вкладку Обработчики событий конструктора служб Integration Services , чтобы сформировать поток управления в пакете служб Службы Integration Services . Обработчик события запускается в ответ на событие, инициированное либо пакетом, либо задачей или контейнером в пакете.

Параметры

Исполняемый объект
Выберите исполняемый объект, для которого необходимо создать обработчик события. Исполняемый объект может быть либо пакетом, либо задачей или контейнером в пакете.

Обработчик событий
Выберите тип обработчика события. Создайте обработчик события, перетащив элементы из Области элементов.

Удаление
Выберите обработчик события и удалите его из пакета, нажав кнопку Удалить.

Щелкните здесь, чтобы создать <имя_обработчика_событий> для исполняемого файла <имя_исполняемого_файла>
Нажмите, чтобы создать обработчик события.

Создайте поток управления, перетащив графические объекты, которые представляют задачи и контейнеры служб Integration Services , из Области элементов в область конструктора вкладки Обработчики событий , соединяя затем объекты при помощи объектов управления очередностью, чтобы определить последовательность их запуска.

Кроме того, чтобы добавить заметки, щелкните правой кнопкой мыши в области конструктора и выберите из меню команду Добавить заметку.

Вкладка «Обозреватель пакетов»

Используйте вкладку Обозреватель пакетов конструктора служб Integration Services , чтобы просмотреть иерархическое представление всех элементов в пакете: конфигураций, соединений, обработчиков событий таких исполняемых объектов, как задачи и контейнеры, регистраторы журналов объектов управления очередностью и переменных. Если пакет содержит задачу потока данных, то на вкладке Обозреватель пакетов имеется узел, который содержит иерархическое представление компонентов потока.

Щелкните правой кнопкой мыши элемент пакета, затем щелкните Свойства для отображения свойств элемента в окне Свойства или нажмите кнопку Удалить для того, чтобы удалить элемент.

Вкладка "Выполнение"

Вкладка Выполнение конструктора служб Integration Services используется для просмотра выполнения пакета служб Службы Integration Services при его запуске в среде SQL Server Data Tools (SSDT). На вкладке Выполнение приводится время начала, время окончания и истекшее время для оценки выполнения пакета и его исполняемых объектов, а также все данные и предупреждения пакета, уведомления о ходе выполнения пакета; успешный или неудачный результат выполнения пакета; все сообщения об ошибках, сформированные в ходе выполнения пакета.

Чтобы включить или отключить отображение сообщений на вкладке Выполнение , установите или снимите флажок Отчет о ходе отладки в меню Службы SSIS . Отключение отчетов о состоянии способствует повышению производительности выполнения сложных пакетов в среде SQL Server Data Tools.

После завершения пакета вкладка Выполнение становится вкладкой Результаты выполнения .

Область диспетчеров соединений

Пакеты используют диспетчеры соединений для подключения к источникам данных — файлам, реляционным базам данных и серверам.

Область Диспетчеры соединений конструктора служб Integration Services позволяет создавать, удалять, изменять, переименовывать и копировать диспетчеры соединений.

Щелкните правой кнопкой мыши в этой области, затем из контекстного меню выберите нужную задачу.

Связанные задачи

• Создание пакетов в SQL Server Data Tools

См. также:

Пользовательский интерфейс служб Integration Services
