Инструкция OPENXML (SQL Server)

Статья
04/26/2023

Применяется к:SQL Server Azure SQL Database Azure, управляемому экземпляру SQL Azure

OPENXML — это ключевое слово Transact-SQL, которое предоставляет набор строк над XML-документами в памяти, похожими на таблицу или представление. OPENXML позволяет получить доступ к XML-данным, как будто это реляционный набор строк. Это делается при помощи представления внутреннего отображения XML-документа в виде набора строк. Записи в наборе строк могут храниться в таблицах базы данных.

OPENXML может использоваться в инструкциях SELECT и SELECT INTO в любых позициях, где в качестве источника могут присутствовать поставщики наборов строк, представления или функция OPENROWSET. Сведения о синтаксисе OPENXML см. в разделе OPENXML (Transact-SQL).

Чтобы писать запросы к XML-документу с использованием OPENXML, необходимо сначала вызвать хранимую процедуру sp_xml_preparedocument. Таким образом производится синтаксический анализ XML-документа и возвращается дескриптор для проанализированного документа, готового к использованию. Проанализированный документ является представлением дерева объектной модели документа (DOM) различных узлов в XML-документе. Дескриптор документа передается OPENXML. Затем инструкция OPENXML выдает представление документа в виде набора строк, основываясь на переданных ей аргументах.

Заметка

Хранимая процедураsp_xml_preparedocument использует обновленную под SQL версию средства синтаксического анализа MSXML, Msxmlsql.dll. Эта версия средства синтаксического анализа MSXML была разработана для поддержки SQL Server и обеспечения обратной совместимости с MSXML версии 2.6.

Внутреннее представление XML-документа должно быть удалено из памяти посредством вызова системной хранимой процедуры sp_xml_removedocument для освобождения памяти.

На следующей иллюстрации показан этот процесс.

Parsing XML with OPENXML.

Обратите внимание на то, что для понимания OPENXML необходимо иметь общее представление о запросах XPath и XML. Дополнительные сведения о поддержке XPath в SQL Server см. в разделе Использование запросов XPath в SQLXML 4.0.

Заметка

OpenXML позволяет параметризовать шаблоны XPath столбцов и строк как переменные. Такая параметризация может привести к включению выражений XPath, если разработчик допускает демонстрацию параметризации внешним пользователям (например, если аргументы предоставляются через вызываемую извне хранимую процедуру). Чтобы избежать подобных потенциально опасных ситуаций, рекомендуется никогда не допускать демонстрации аргументов XPath внешним вызывающим программам.

пример

В следующем примере показано применение процедуры OPENXML в инструкции INSERT и инструкции SELECT . Образец XML-документа содержит элементы <Customers> и <Orders> .

Сначала вызывается хранимая процедура sp_xml_preparedocument для проведения синтаксического анализа XML-документа. Проанализированный документ является древовидным представлением узлов (элементов, атрибутов, текста и комментариев) в XML-документе. OPENXML ссылается на этот проанализированный XML-документ и выдает представление всех частей этого XML-документа в виде набора строк. Инструкция INSERT , использующая функцию OPENXML , может вставлять данные из такого набора строк в таблицу базы данных. Можно вызывать функцию OPENXML несколько раз, получая и обрабатывая представление в виде набора строк различных частей XML-документа. Например, их можно вставить в различные таблицы. Данный процесс также называют разделение XML-данных по таблицам.

В следующем примере XML-документ разрезается таким образом, что элементы <Customers> сохраняются в таблице Customers , а элементы <Orders> сохраняются в таблице Orders с помощью двух инструкций INSERT . Этот пример также демонстрирует инструкцию SELECT , использующую функцию OPENXML , которая получает элементы CustomerID и OrderDate из XML-документа. Последним шагом обработки является повторный вызов процедуры sp_xml_removedocument. Это позволяет освободить память, выделенную для внутреннего древовидного представления XML, создаваемого в фазе синтаксического анализа.

-- Create tables for later population using OPENXML.
CREATE TABLE Customers (CustomerID varchar(20) primary key,
                ContactName varchar(20),
                CompanyName varchar(20));
GO
CREATE TABLE Orders( CustomerID varchar(20), OrderDate datetime);
GO
DECLARE @docHandle int;
DECLARE @xmlDocument nvarchar(max); -- or xml type
SET @xmlDocument = N'<ROOT>
<Customers CustomerID="XYZAA" ContactName="Joe" CompanyName="Company1">
<Orders CustomerID="XYZAA" OrderDate="2000-08-25T00:00:00"/>
<Orders CustomerID="XYZAA" OrderDate="2000-10-03T00:00:00"/>
</Customers>
<Customers CustomerID="XYZBB" ContactName="Steve"
CompanyName="Company2">No Orders yet!
</Customers>
</ROOT>';
EXEC sp_xml_preparedocument @docHandle OUTPUT, @xmlDocument;
-- Use OPENXML to provide rowset consisting of customer data.
INSERT Customers
SELECT *
FROM OPENXML(@docHandle, N'/ROOT/Customers')
  WITH Customers;
-- Use OPENXML to provide rowset consisting of order data.
INSERT Orders
SELECT *
FROM OPENXML(@docHandle, N'//Orders')
  WITH Orders;
-- Using OPENXML in a SELECT statement.
SELECT * FROM OPENXML(@docHandle, N'/ROOT/Customers/Orders')
  WITH (CustomerID nchar(5) '../@CustomerID', OrderDate datetime);
-- Remove the internal representation of the XML document.
EXEC sp_xml_removedocument @docHandle;

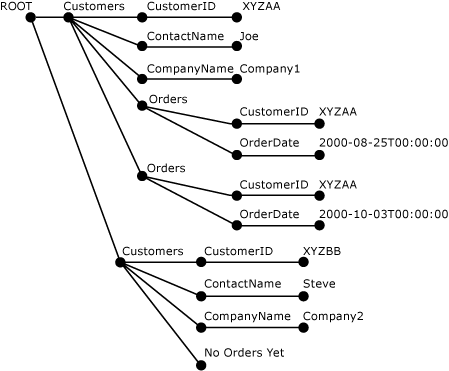

На следующем рисунке показано XML-дерево, полученное в результате анализа предыдущего XML-документа и созданное с помощью хранимой процедуры sp_xml_preparedocument.

Parsed XML tree.

Параметры OPENXML

К числу аргументов OPENXML относятся:

дескриптор XML-документа (idoc);
выражение XPath для идентификации узлов, которые должны быть сопоставлены со строками (rowpattern);
описание набора строк, который должен быть создан;
сопоставление столбцов набора строк и узлов XML;

Дескриптор XML-документа (idoc)

Дескриптор документа возвращается хранимой процедурой sp_xml_preparedocument .

Выражение XPath для идентификации узлов, обрабатываемых (rowpattern)

Выражение XPath, указанное аргументом rowpattern , распознает набор узлов в XML-документе. Каждый узел, распознанный rowpattern , соотносится с отдельной строкой в наборе строк, созданном OPENXML.

Узлами, распознанными выражением XPath, могут быть любые узлы XML в XML-документе. Если rowpattern идентифицирует набор элементов в XML-документе, то для каждого узла элемента имеется одна строка в наборе строк. Например, если rowpattern приводит к атрибуту, создается строка для каждого узла атрибута, выбранного rowpattern.

Описание создаваемого набора строк

Схема набора строк используется OPENXML для создания результирующего набора строк. Можно использовать нижеследующие параметры при указании схемы набора строк.

Использование формата таблицы edge

Для указания схемы набора строк следует использовать формат краевой таблицы. Не используйте предложение WITH.

При этом OPENXML возвращает набор строк в формате краевой таблицы. Ее так называют потому, что каждый край проанализированного XML-документа сопоставляется со строкой в наборе строк.

Краевые таблицы представляют внутри отдельной таблицы подробную структуру XML-документа. Структура включает в себя имена элементов и атрибутов, иерархию документа, пространства имен и инструкции по обработке. Формат пограничной таблицы позволяет получить дополнительные сведения, которые не предоставляются с помощью метапродажа. Дополнительные сведения о метасвойствах см. в разделе Specify Metaproperties in OPENXML.

Дополнительные сведения, предоставляемые краевой таблицей, позволяют сохранять и запрашивать тип данных элемента и атрибута, тип узла, а также сохранять и запрашивать сведения о структуре XML-документа. С учетом этих дополнительных сведений может стать возможным построение собственной системы управления XML-документами.

Используя краевую таблицу, можно писать хранимые процедуры, которые рассматривают XML-документы как входные данные большого двоичного объекта (BLOB), создают краевую таблицу, а затем извлекают и анализируют документ на более детальном уровне. Этот детальный уровень может включать в себя выявление иерархии документа, имен элементов и атрибутов, пространств имен и инструкций по обработке.

Граничная таблица также может служить форматом хранения XML-документов, если сопоставление с другими реляционными форматами не является логическим, а поле ntext не предоставляет достаточно структурных сведений.

В ситуациях, когда возможно использование синтаксического анализатора XML для исследования XML-документа, можно вместо этого применить краевую таблицу, чтобы получить те же сведения.

В представленной ниже таблице описывается структура граничной таблицы.

Имя столбца	Тип данных	Описание:
id	bigint	Уникальный идентификатор узла документов. Корневой элемент имеет значение идентификатора, равное 0. Отрицательные значения идентификаторов зарезервированы.
parentid	bigint	Идентифицирует родителя узла. Родительский элемент, определяемый этим идентификатором, не обязательно является родительским элементом. Однако это зависит от типа узла, родительский узел которого определен этим идентификатором. Например, если узел является текстовым, его родительский узел может быть узлом атрибута. Если узел находится на верхнем уровне XML-документа, то его столбец ParentID принимает значение NULL.
node type	int	Определяет тип узла и является целым числом, соответствующим нумерации типов узла объектной модели XML (DOM). Ниже приведены значения, которые могут быть представлены в этом столбце для указания типа узла. 1 = Узел элемента 2 = Узел атрибута 3 = Узел текста 4 = Узел раздела CDATA 5 = Узел ссылки на сущность 6 = Узел сущности 7 = Узел инструкции по обработке 8 = Узел комментария 9 = Узел документа 10 = Узел типа документа 11 = Узел фрагмента документа 12 = Узел нотации Дополнительные сведения см. в статье "NodeType Property" в пакете SDK microsoft XML (MSXML).
localname	nvarchar(max)	Задает локальное имя элемента или атрибута. Принимает значение NULL, если у объекта DOM нет имени.
prefix	nvarchar(max)	Префикс пространства имен для имени узла.
namespaceuri	nvarchar(max)	URI пространства имен для имени узла. Если значение равно NULL, пространство имен отсутствует.
datatype	nvarchar(max)	Действительный тип данных строки элемента или атрибута; в ином случае имеет значение NULL. Тип данных вычисляется на основе встроенного DTD или встроенной схемы
prev	bigint	Идентификатор XML предыдущего элемента этого же уровня. Имеет значение NULL, если нет прямого предыдущего брата.
text	ntext	Содержит значение атрибута или содержимое элемента в виде текста. Или значение NULL, если для записи пограничной таблицы не требуется значение.

Использование предложения WITH для указания существующей таблицы

Можно использовать предложение WITH, чтобы указать имя существующей таблицы. Чтобы сделать это, просто укажите имя существующей таблицы, схема которой может быть использована OPENXML для создания набора строк.

Использование предложения WITH для указания схемы

Можно использовать предложение WITH, чтобы указать полную схему. При указании схемы набора строк указываются имена столбцов, их типы данных и их сопоставление с XML-документом.

Можно указать шаблон столбца, применив аргумент ColPattern в SchemaDeclaration. Указанный шаблон столбца используется для сопоставления столбца набора строк с узлом XML, определенным rowpattern, а также используется для определения типа сопоставления.

Если colPattern не указан для столбца, столбец набора строк сопоставляется с XML-узлом с тем же именем, в зависимости от сопоставления, указанного параметром флагов . Однако если аргумент ColPattern задан как часть указания схемы в предложении WITH, он переопределяет сопоставление, указанное аргументом flags .

Сопоставление между столбцами набора строк и узлами XML

В инструкции OPENXML можно при необходимости указать тип сопоставления, например атрибутивное или элементное, между столбцами набора строк и узлами XML, определенными посредством rowpattern. Эти данные используются в преобразовании между узлами XML и столбцами набора строк.

Сопоставление может быть указано двумя способами, в том числе и обоими сразу:

Используя аргумент flags

Указание сопоставления посредством аргумента flags предполагает соответствие имен, в котором узлы XML сопоставляются с соответствующими столбцами набора строк, имеющими то же имя.
Используя аргумент ColPattern

ColPattern, выражение XPath, указывается как часть SchemaDeclaration в предложении WITH. Сопоставлением, указанным в ColPattern , перекрывается сопоставление, указанное аргументом flags .

ColPattern можно использовать для указания типа сопоставления, такого как атрибутивный или элементный, который переопределяет или расширяет сопоставление по умолчанию, указанное аргументом flags.

ColPattern указывается в следующих ситуациях:
- Имя столбца в наборе строк отличается от имени атрибута или элемента, с которым оно сопоставлено. В этом случае ColPattern используется для определения имени элемента или атрибута в формате XML, с которым сопоставлен столбец набора строк.
- Необходимо сопоставить атрибут метасвойства со столбцом. В этом случае ColPattern используется для определения метасвойства, с которым сопоставлен столбец набора строк. Дополнительные сведения о том, как использовать метасвойства, см. в разделе Определение метасвойств в инструкции OPENXML.

Оба аргумента: и flags , и ColPattern , являются необязательными. Если сопоставление не указано, предполагается использование атрибутивного сопоставления, которое является значением по умолчанию для параметра flags .

Сопоставление с атрибутами

При присвоении параметру flags в OPENXML значения 1 (XML_ATTRIBUTES) указывается атрибутивное сопоставление. Если аргумент flags содержит XML_ ATTRIBUTES, демонстрируемый набор строк предоставляет или потребляет строки, где каждый элемент XML представлен в виде строки. Атрибуты XML сопоставляются с атрибутами, определенными в schemaDeclaration или предоставляемыми предложением TableName предложения WITH на основе соответствия имени. Соответствие имен означает, что атрибуты XML, имеющие определенное имя, хранятся в столбце набора строк с тем же именем.

Если имя столбца отличается от имени атрибута, с которым оно сопоставлено, должен быть указан аргумент ColPattern .

Если XML-атрибут имеет квалификатор пространства имен, имя столбца в наборе строк должно также иметь квалификатор.

Сопоставление с элементом

При присвоении параметру flags в OPENXML значения 2 (XML_ELEMENTS) указывается элементное сопоставление. Это похоже на сопоставление с атрибутами , за исключением следующих различий:

Соответствие имен в примере сопоставления: при сопоставлении столбца с элементом XML с тем же именем выбираются простые подэлементы, если не указан шаблон на уровне столбца. В процессе получения, если подэлемент является составным, поскольку содержит дополнительные подэлементы, столбцу присваивается значение NULL. При этом значения атрибутов подэлементов пропускаются.
В случае с несколькими подэлементами, имеющими одно и то же имя, возвращается первый узел.
