Средства восстановления оборудования Surface

  • Применяется к: Windows 10, Windows 11

В этом разделе описаны средства, рекомендованные или необходимые корпорацией Майкрософт для успешного завершения ремонта на устройстве Surface. Средства microsoft Service Tools (рекомендуемые и обязательные) продаются компанией iFixit в партнерстве с корпорацией Майкрософт. Элементы в разделе Электронное оборудование и инструменты для ремонта обычно можно приобрести в розничных магазинах по ремонту электронных устройств. Наконец, элементы в стандартных инструментах и разное. элементы в этом списке обычно можно приобрести у розничных потребителей.

Инструмент Изображение
ESD-безопасная крышка батареи Surface — iFixit ESD-безопасная крышка батареи Surface

Обязательные средства службы Майкрософт

Инструмент Изображение
Surface Display Debonding Tool (M1214770-001) — iFixit Surface Display Debonding Tool (M1214770-001) New
Рамка связывания дисплея Surface (M1260233-001) — iFixit Рамка связывания дисплея Surface (M1260233-001) Новое
Рамка связывания дисплея Surface для Pro 12 дюймов (M1368685-001) Рамка связывания дисплея Surface (M1260233-001) Новое

Необходимое электронное оборудование или инструменты для восстановления

Инструмент Изображение
Антистатический ремешок запястья (сопротивление 1 МОм) Антистатический ремешок запястья
ESD-безопасный коврик или настойка ESD-безопасный коврик или настойка
Нейлон spudger/средство проверки Нейлон spudger/средство проверки
Халберд Spudger Халберд Spudger
Пластиковый открывающий выбор Пластиковый открывающий выбор
Пластиковый открывающий инструмент Пластиковый открывающий инструмент
ESD-безопасный пинцет ESD-безопасный пинцет
Отвертка с регулируемым крутящим моментом (совместима с битами Torx Плюс 3IP/5IP) с параметром 1,2 кгс-см Отвертка с регулируемым крутящим моментом

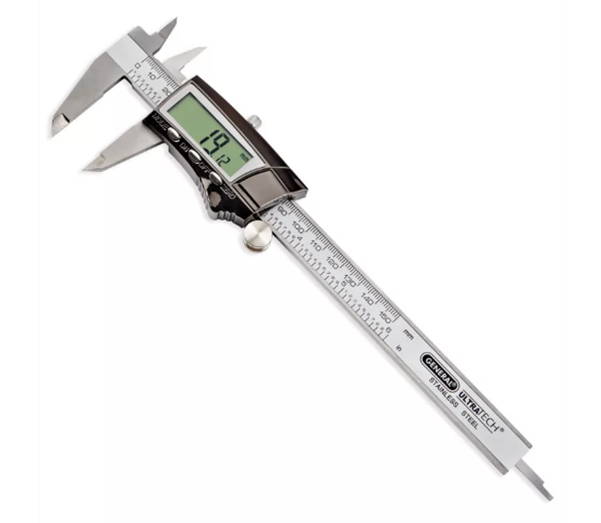

Суппорты (с разрешением и точностью 0,01 мм) Калибр
Набор датчиков толстых датчиков (от 0,05 мм до 0,3 мм) Датчик ощупателя

Обязательные средства Standard и прочие элементы

  • Драйвер 3IP, 5IP Torx-Plus

  • Шарпи

  • Линейка метрик

  • 3mm Allen Driver

  • Loctite 7649 Retaining Compound

  • Loctite 243 Threadlocker

  • Usb 3.0 Thumb Drive — минимум 16 ГБ

  • Бутылка дозатора изопропилового спирта (используйте 70% IPA)

  • Очистка палочки

  • Ткань из микрофибры

  • Салфетки изопропилового спирта (IPA)

  • Ткань для очистки без ворна

  • 1 Галлон корпус

  • 0.5 Галлонс Песок, Чистый

  • Surface Dock

  • Источник питания Microsoft Surface 65 Вт

2-в-1 Специальные средства

  • Отображение весов склеивание

    • Требование к весу: минимум 32 кг (70 фунтов) / максимум 35 кг (77 фунтов).)

    • Минимальные размеры: 280 мм x 200 мм (11 в x 8 дюйма)

    • Геометрия должна быть симметричной, чтобы обеспечить равномерное распределение веса.

    • Используемый вес должен быть плоской пластиной, с согласованной плоской и не выступать из контактной плоскости с связующим кадром.

    • Дробь мешок заполнен стальной дробью, а не песком, чтобы обеспечить надлежащее перемещение веса.

    • Вес должен соприкасаться с полным периметром рамки при размещении над ним.

    • Рекомендуемый вес: Ruck Пластины 9 кг + 9 кг + 14 кг (20 фунтов + 20 фунтов + 30 фунтов.)

    • Альтернативный вес: Стальные дробь мешки 9 кг + 9 кг + 14 кг (20 фунтов + 20 фунтов. + 30 фунтов.)

  • Пенообразная подушка

    • Пенообразная панель входит в состав склеивающей рамки дисплея Surface.

    • Материал: EVA пена

    • Толщина: 9,5 мм (3/8 дюйма)

    • Плотность: 0,03 г/см3 (2 фунта/cu Ft)

    • Размеры: минимум 229 мм x 305 мм (9 x 12 дюйма)

  • Два 2-входных пружинных зажима

Специальные инструменты для ноутбуков

  • Набор толстых датчиков (от 0,5 мм до 0,3 мм)
