Разборка и сборка компонентов 13-входных устройств Surface Laptop

  • Применяется к: Windows 10, Windows 11

Warning

Прежде чем приступать к ремонту, ознакомьтесь с общими рекомендациями побезопасности и безопасности батареи .

Важно.

Прежде чем приступать к ремонту, ознакомьтесь с этим руководством полностью. Если в какой-либо момент вы не уверены или неудобно выполнять ремонт, как описано в этом руководстве, НЕ продолжайте . Обратитесь в корпорацию Майкрософт для получения дополнительных вариантов поддержки.

Warning

Несоблюдение инструкций, приведенных в этом руководстве, использование сторонних продуктов (не являющихся продуктами), несовместимые или измененные запасные части и (или) неиспользование надлежащих средств могут привести к серьезным травмам, смерти и (или) повреждению продукта или другого имущества.

Калибровка и проверка подлинности

Определенные компоненты требуют дополнительной калибровки или проверки подлинности программного обеспечения после завершения установки компонента, прежде чем компонент будет функционировать в полной мере. Конкретные шаги описываются в соответствующих рабочих процессах восстановления.

Затронутые части

  • Дисплей обложки AB (TDM) —
    • Предварительная установка — требуется рабочий процесс восстановления перед установкой, завершенный в SDT, чтобы перевести устройство в режим установки восстановления. После установки — требуется рабочий процесс после установки, завершенный в SDT, для калибровки и проверки отображения до правильных параметров.
  • Trackpad —
    • Предварительная установка — требуется рабочий процесс восстановления перед установкой, завершенный в SDT, чтобы перевести устройство в режим установки восстановления.
    • После установки — требуется рабочий процесс после установки, завершенный в SDT, чтобы проверить сенсорную панель на соответствие правильным языковым параметрам набора ключей.
  • Батарея–
    • Предварительная установка — требуется рабочий процесс восстановления перед установкой, завершенный в SDT, чтобы перевести устройство в режим установки восстановления.
    • После установки — требуется рабочий процесс проверки подлинности после установки, завершенный в SDT, для проверки и проверки подлинности новой батареи в качестве действительной части Майкрософт.
  • Системная плата (PCBA) —
    • После установки — требуется рабочий процесс после установки для калибровки дисплея, проверки дисплея, сенсорной панели и проверки подлинности или проверки батареи, завершенной в SDT, чтобы откалибровать дисплей до правильных параметров с помощью новой платы и убедиться, что батарея обнаружена как аутентичная часть.

Необходимые действия

Действия, описанные в этом разделе, должны быть выполнены перед началом любого восстановления на устройстве Surface.

  • Выключение устройства — Убедитесь, что устройство полностью отключено, а аккумулятор полностью разряжен. Рекомендации см. в разделе Меры предосторожности и предупреждения для конкретного восстановления . После разрядки устройство должно быть отключено от всех источников питания.

  • Предотвращение ESD — Перед открытием устройства убедитесь, что действия по предотвращению ESD и общие рекомендации выполнены. Рекомендации см. в разделе Защита от ESD .

  • Позиционировать устройство — Чтобы предотвратить повреждение устройства, убедитесь, что устройство размещено на чистой поверхности без мусора.

Важно.

Нотация серийного номера устройства: Серийный номер этого устройства находится на его первоначальной нижней крышке. Очень важно сохранить исходный серийный номер устройства для поддержки в будущем от корпорации Майкрософт. FRU контейнера D удаляет исходный серийный номер устройства, и исходный серийный номер устройства не может быть окончательно добавлен в замену части. Чтобы убедиться, что исходный серийный номер сохранен, запишите его, используя водонепроницаемые чернила на этикетке. Прикрепите метку к легкодоступной области на внешней стороне устройства и сохраните серийный номер в безопасном месте. Корпорация Майкрософт предоставляет метку для этой цели в упаковке запасных частей. Этикетка, включенная в упаковку части, имеет место, выделенное для исходного серийного номера и идентификатора продукта части.

Замена ног

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница

  • Антистатический ремешок запястья (сопротивление 1 МОм)

  • Новые пластиковые гитарные выборы

Основные компоненты

  • 4 фута (см. иллюстрированный список частей службы)

Процедура — удаление (ноги)

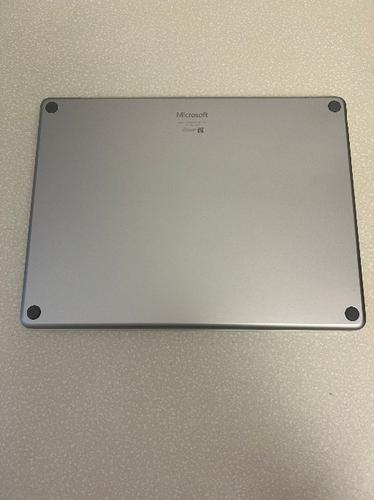

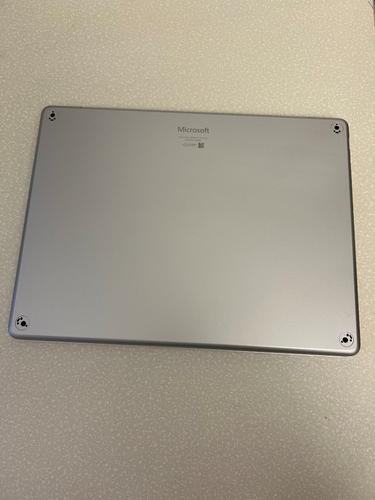

  1. Поместите устройство на безопасную мягкую поверхность ESD с нижней стороной вверх.

    Ноутбук Surface 13-in с нижней стороной, обращенной вверх, с расположением ноги.

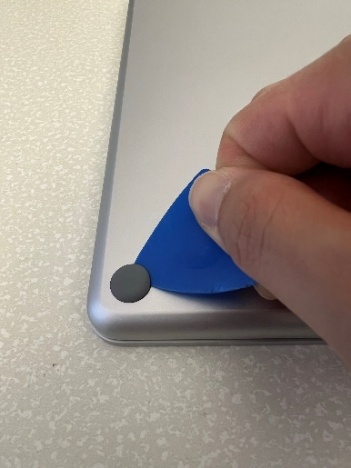

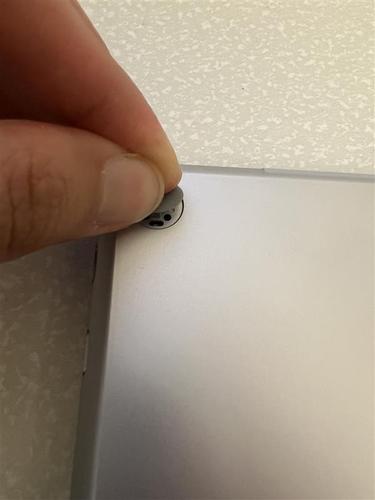

  2. Чтобы подняться вверх по ноге, аккуратно вставить пластиковую гитару забрать между ногой, и нижний D ведро. Возможно, вам потребуется попытаться аккуратно вставить выборку из другого направления, но не используйте металлический инструмент и используйте только указанный пластиковый инструмент.

    Пластиковая гитара подбирается под ногой устройства.

  3. Повторите шаги 1 и 2, чтобы удалить оставшиеся три фута и отложить их в сторону для повторного использования (если они не повреждены).

    Все четыре фута удалены из устройства и отложены в сторону.

Процедура — установка (ноги)

  1. Тщательно выровнять пазы на ногах с длинным отверстием на D Bucket и нажимайте ногу вниз вертикально, пока она не будет плоской Ковш D.

    Человек, держащий небольшую кнопку.

  2. Повторите предыдущий шаг для оставшихся ног.

    Компьютер крупным планом.

Замена обложки C

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница
  • Антистатический ремешок запястья (сопротивление 1 МОм)
  • Новые пластиковые гитарные выборы
  • 5IP Torx Plus Отвертка
  • Шарпи
  • Ruler
  • Отвертка с регулируемым крутящим моментом, которая может быть установлена на 1,2 кгf-см, совместимая с 5IP Torx Plus Bits или предустановленной отверткой 5IP Torx Plus (установлено на 1,2kgf-cm)
  • Суппорты с разрешением и точностью 0,01 мм
  • Металлический безопасный пинцет ESD
  • Пластиковые ESD Безопасные пинцет
  • Пластиковый ESD Safe spudger
  • 0,2 мм толстый датчик датчика
  • Изопропиловый спирт (70 % IPA) и очищающие тампоны

Основные компоненты

  • C Cover Keyset Subassembly

  • 5 винтов 5IP (для крышки C)

  • 20 модулей Trackpad (четыре разных толщины)

  • 8 винтов 5IP (для трекпада)

  • 2 Проводящие ленты

  • 4 Документы по выравниванию трекпадов

Процедура — удаление (обложка C)

  1. Следуйте инструкциям в разделе "Процедура – удаление (ноги)"

  2. Когда ноги удалены, используйте отвертку Torx Plus 5IP для удаления четырех новых винтов.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, следите и подсчитайте количество винтов, снятых, чтобы убедиться, что в области нет дополнительных винтов.

    Удаление винтов с нижней части устройства с помощью отвертки Torx Plus 5IP.

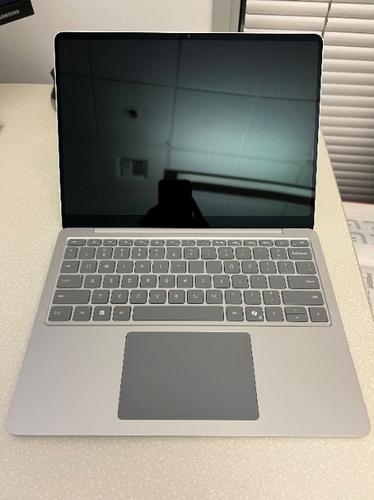

  3. Аккуратно переверните устройство вокруг и откройте крышку дисплея до максимального угла.

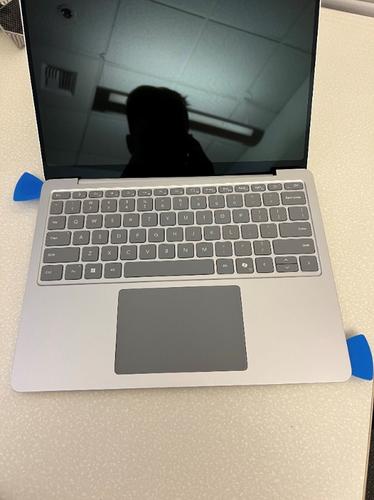

    Устройство открыто до максимального угла, крышка дисплея открыта.

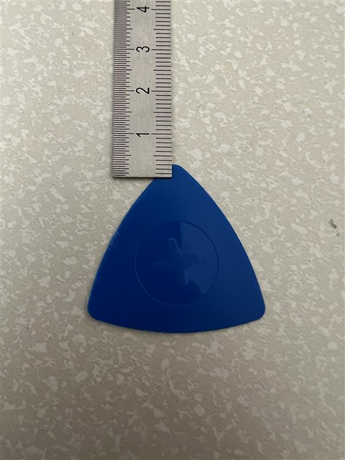

  4. Используйте шарпи и линейку, чтобы провести линию 3mm от края двух гитарных пиков, чтобы предотвратить вставку гитары забрать слишком глубоко во время удаления C Cover.

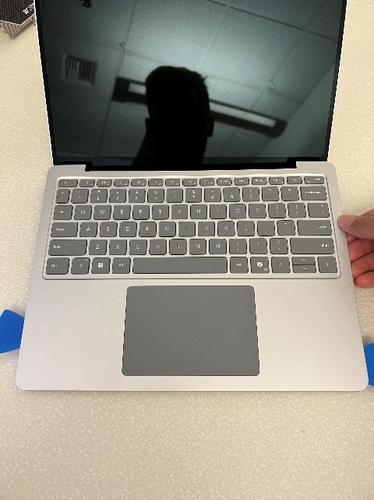

    Гитара выбирает отмеченной линией 3mm от края с помощью шарпи и линейки.

  5. С вашим устройством плоский на ESD-безопасной поверхности на оставшуюся часть этого процесса удаления, твердо, но тщательно вставьте пластиковую гитару выбрать между крышкой C и Ведро D по крайней мере 5 мм под правым верхним углом. Вставка гитары забрать требует некоторой силы и терпения.

    Важно.

    Не используйте металлический инструмент и используйте только указанный пластиковый инструмент.

    Пластиковая гитара вставляется между C Cover и D ведро.

  6. Твердо, но тщательно, шевелить гитару забрать вверх и вниз, пока вы не услышите всплывющий звук, чтобы отключить близлежащий оснастки. Когда оснастка отключалась, между крышкой C и контейнером D есть пространство, чтобы аккуратно скользить гитару выбрать вдоль правого края устройства.

    Примечание.

    Для части рядом с клавиатурой выбор может быть вставлен за 3 мм, чтобы помочь с удалением. Под клавиатурой вставка должна быть ограничена не более 3 мм.

  7. Повторяйте этот процесс до тех пор, пока не будут разъединяться все пять защелков на правом крае. Остановите работу при достижении нижнего угла устройства.

    Важно.

    На этом шаге важно уделить свое время

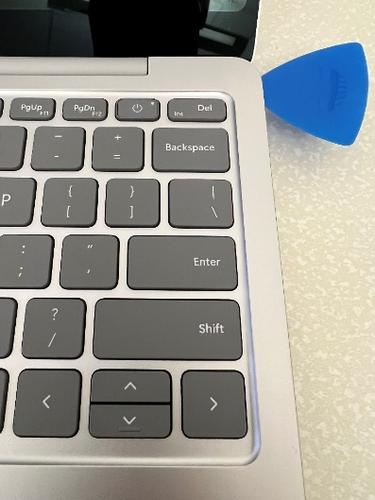

  8. Не вставляя гитару выбрать за 3 мм отмеченную линию, оставьте ее в правом нижнем углу, чтобы убедиться, что обложки остаются разделенными.

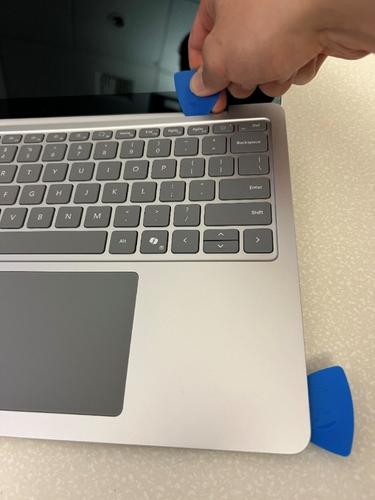

  9. Одной рукой аккуратно поднимите и удерживайте верхний правый угол обложки C. Другой рукой, используя другую гитару выбрать, тщательно разъедините оснастки вдоль верхнего края обложки C, начиная с правого верхнего края и переходя к верхнему левому. По мере того как вы идете вместе, как только близлежащая оснастка разъединяется, есть пространство между C Cover и Ведро D - что позволяет вам осторожно скользить гитару выбрать вдоль верхнего края.

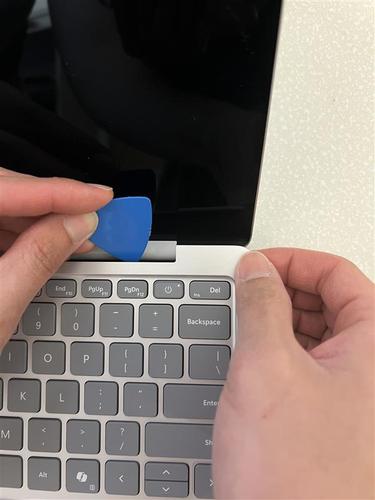

    Скользящей гитаре выбрать вдоль верхнего края, чтобы разъединить оснастки.

    Человек, держащий синий выбор на клавиатуре компьютера.

  10. Твердо, но тщательно, вставьте пластиковую гитару выбрать между C Cover и D ведро 5mm под верхним левым углом.

    Вставка гитары под левым верхним углом устройства.

  11. Твердо, но тщательно, шевелить гитару забрать вверх и вниз, пока вы не услышите всплывющий звук, чтобы отключить близлежащий оснастки. Когда оснастка отключалась, между крышкой C и контейнером D есть пространство, чтобы аккуратно скользить гитару выбрать вдоль правого края устройства.

    Примечание.

    Для части рядом с клавиатурой, выбор может быть вставлен за 3 мм, чтобы помочь с удалением. Под клавиатурой вставка должна быть ограничена не более 3 мм.

  12. Повторяйте этот процесс, пока не будут разъединяться все пять защелков на левом крае. Остановите работу при достижении нижнего угла устройства.

    Важно.

    На этом шаге важно уделить свое время

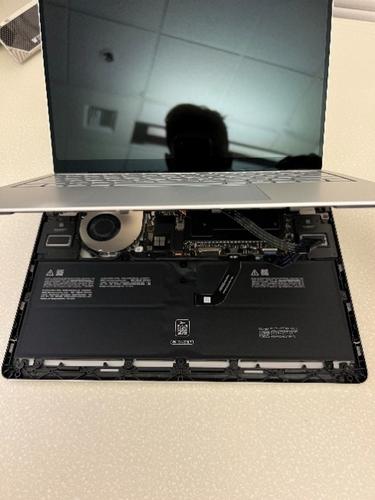

  13. С помощью обеих рук осторожно помахайте и наклоните дно крышки C вверх к крышке дисплея и от батареи, чтобы отделить его от контейнера D.

    Поворот и наклон нижней части крышки C вверх. Отделение C Cover от контейнера D.

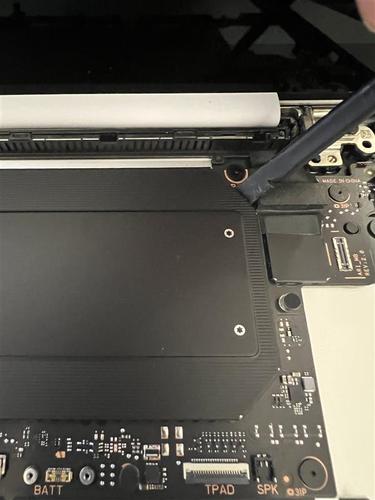

  14. Используйте пластиковую гитару, чтобы отключить пряжку FPC трекпада.

    Разоружение трекпада FPC пряжки с пластиковой гитарой забрать.

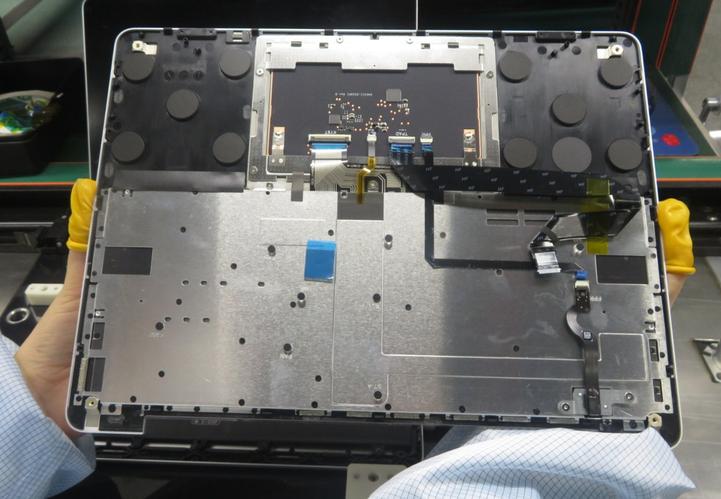

  15. Отключите трекпад FPC и поместите обложку C на безопасную мягкую поверхность ESD для повторного использования. Внимательно проверьте и подсчитайте все 23 оснастки и крючки на C Cover и D ведро (семь в верхней части, пять слева, пять справа и шесть в нижней части). Если на обложке C есть какие-либо отсутствующие или трещины, ее нельзя использовать повторно. Если на контейнере D есть какие-либо отсутствующие или трещины крючки, его нельзя использовать повторно.

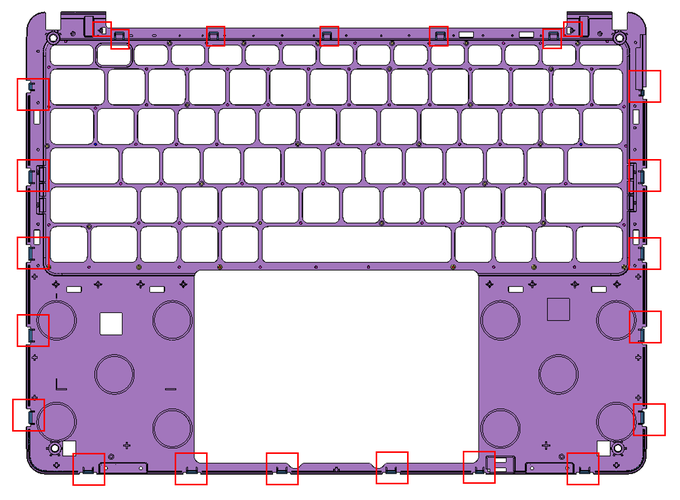

    Проверка и подсчет всех защелков и крючков на контейнере C Cover и D.

Процедура — установка (обложка C)

  1. Выполните инструкции "Процедура — удаление (trackpad)" без шагов 8 и 9.

  2. Следуйте инструкциям "Процедура – Установка (trackpad)" без шага 10.

  3. Используйте пластиковый пинцет, чтобы удалить подкладку на верхней термальной панели.

    Компьютер крупным планом.

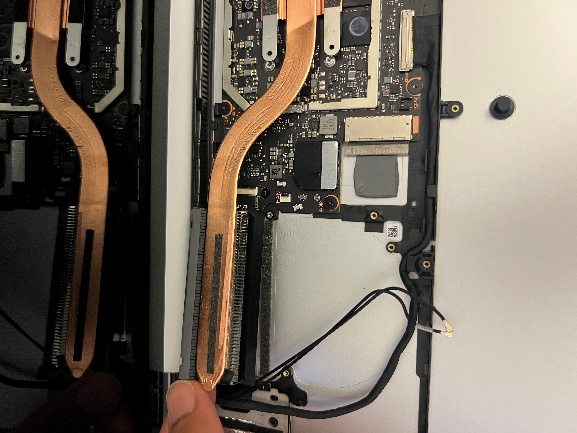

  4. Прежде чем продолжить сборку, проверьте внутренние элементы устройства, чтобы убедиться, что в блоке не были перемещены винты, пены, лента или другой посторонний материал.

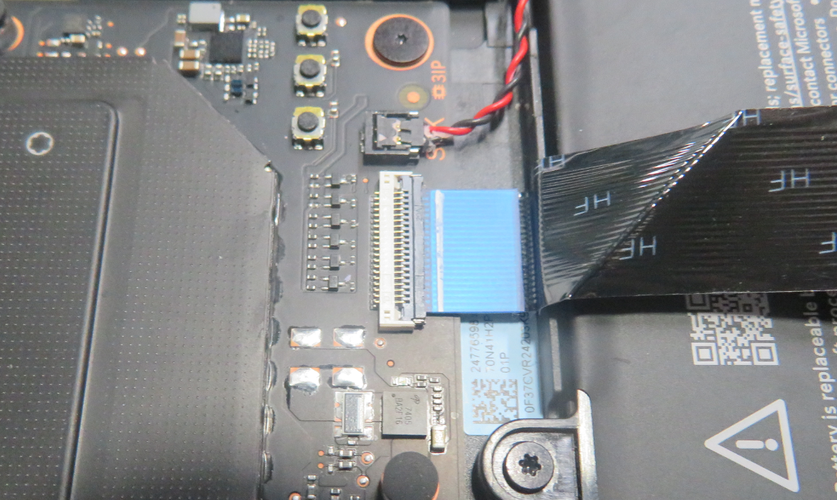

  5. Удерживайте крышку C одной рукой и тщательно установите FPC на емкость системной платы. После того как FPC будет полностью установлен, используйте пластиковую гитару, чтобы закрыть пряжку на сосуде.

    Крупным планом платы.

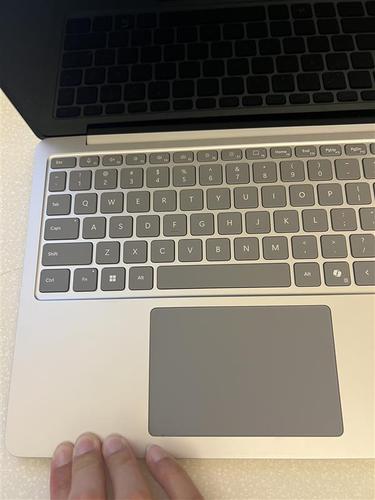

  6. Аккуратно поместите крышку C на контейнер D и медленно нажимайте на оснастки по всему периметру крышки C.

    Рука на клавиатуре.

  7. Аккуратно встряхните устройство и внимательно слушайте любые дребежет звуки. Если вы услышите сообщение, выполните инструкции "Процедура – удаление (обложка C)" шаги 3-15 и проверка для любых свободных соединителей, винтов, защелок, крючков и т. д.

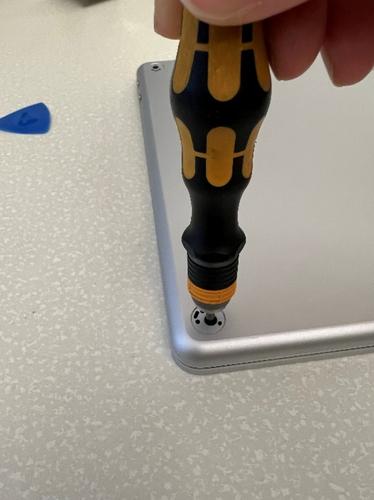

  8. Переверните устройство и используйте 5IP Torx Плюс Отвертка, чтобы установить четыре винта. После того как винты зажаты и сидят, только закрутите винты дополнительно ~1/8 поворота (~45 градусов), чтобы избежать зачистки нити.

    Рука, держащая отвертку.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, следите и подсчитайте количество винтов, снятых, чтобы убедиться, что в области нет дополнительных винтов.

  9. Следуйте инструкциям в разделе "Процедура – установка (ноги)"

Замена трекпада

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница
  • Антистатический ремешок запястья (сопротивление 1 МОм)
  • Новые пластиковые гитарные выборы
  • Отвертка с регулируемым крутящим моментом, которая может быть установлена на 1,2 кгf-см, совместимая с 5IP Torx Plus Bits или предустановленной отверткой 5IP Torx Plus (установлено на 1,2kgf-cm)
  • Суппорты с разрешением и точностью 0,01 мм
  • Металлический безопасный пинцет ESD
  • Пластиковые ESD Безопасные пинцет
  • Пластиковый ESD Safe spudger
  • 0,2 мм толстый датчик датчика
  • Изопропиловый спирт (70 % IPA) и очищающие тампоны

Основные компоненты

  • Trackpad Subassembly

  • 5 винтов 5IP (для крышки C)

  • 20 модулей Trackpad (четыре разных толщины)

  • 8 винтов 5IP (для трекпада)

  • 2 Проводящие ленты

  • 4 Документы по выравниванию трекпадов

  • 1 верхняя термальная подушка (для крышки C)

Процедура — удаление (trackpad)

  1. Скачайте последнюю версию SDT (средство диагностики поверхности) и следуйте инструкциям по ремонту (настройке) сенсорной панели перед установкой.

  2. Следуйте инструкциям в разделе "Процедура – удаление (ноги)"

  3. Следуйте инструкциям в разделе "Процедура — удаление (обложка C)

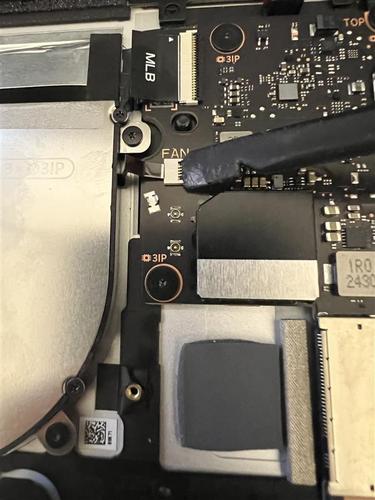

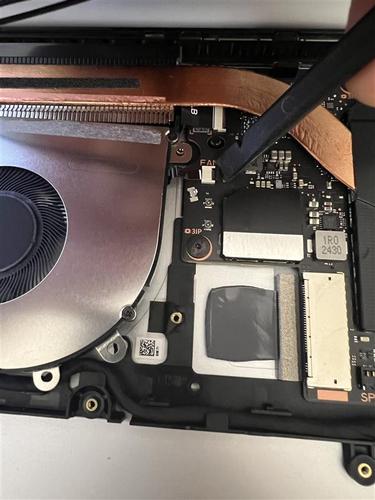

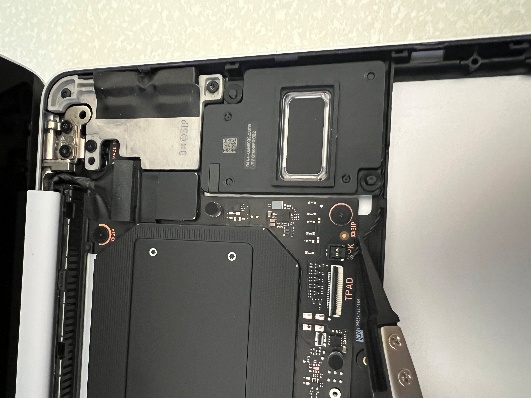

  4. С пластиковым prybar, разъедините четыре пряжки FPC и удалите две ленты заземления на трекпаде.

    Рука, держащая черный инструмент.

    Устройство крупным планом.

  5. Используйте изопропиловый спирт (70 % IPA) и очищающие тампоны, чтобы очистить любой клей, оставшийся от двух лент заземления.

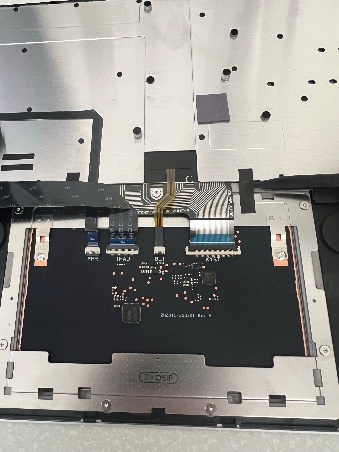

  6. Пальцами аккуратно отсоедините четыре ППП, подключенные к трекпаду. Аккуратно разместите трекпад FPC в сторону на безопасной поверхности ESD для повторного использования во время повторной сборки, если она не повреждена.

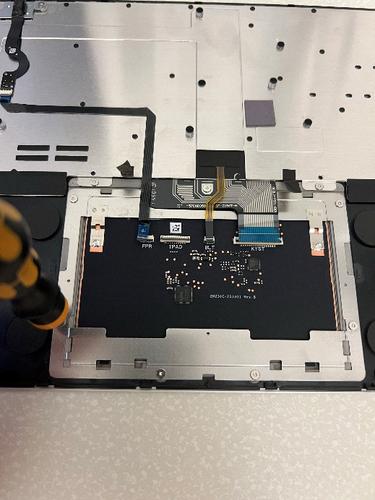

  7. С помощью отвертки 5IP Torx Plus удалите семь винтов, удерживая трекпад на крышке C.

    Компьютер крупным планом.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

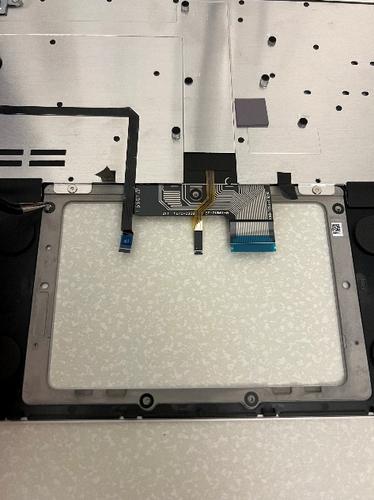

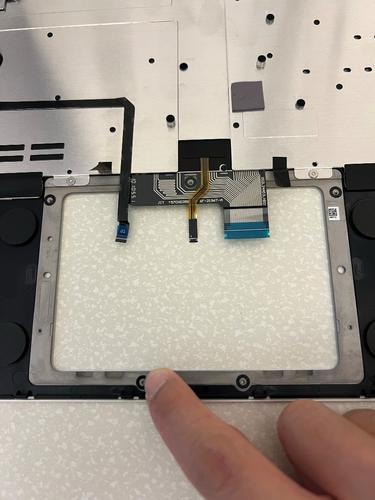

  8. С помощью руки удалите вложенную сборку Trackpad с обложки C.

  9. С помощью металлических ESD безопасных пинцетов, удалите черные оболочки с C Cover.

    Компьютер крупным планом.

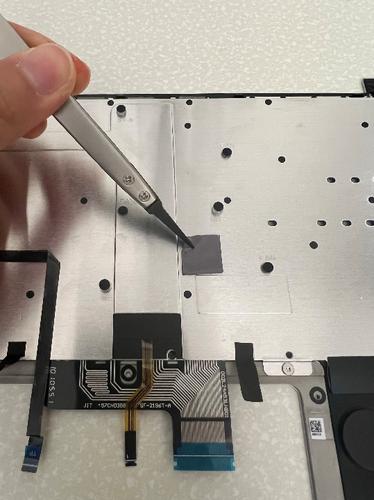

  10. С помощью пластиковых ESD безопасных пинцетов, снимите термостопку на крышке C.

    Рука, держащая пинцет.

  11. Используйте изопропиловый спирт (70% IPA) и очищающие тампоны, чтобы очистить любой клей, оставшийся от черных оболочек и термальной панели.

Процедура — установка (trackpad)

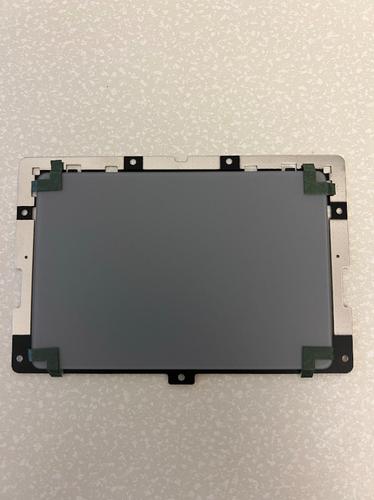

  1. Прикрепите выровненную бумагу к четырем углам трекпада и нажмите углы вниз. Однако убедитесь, что бумага выравнивания не сворачиваться между трекпадом и скобкой.

    Прямоугольный серый прямоугольный объект с металлическими углами.

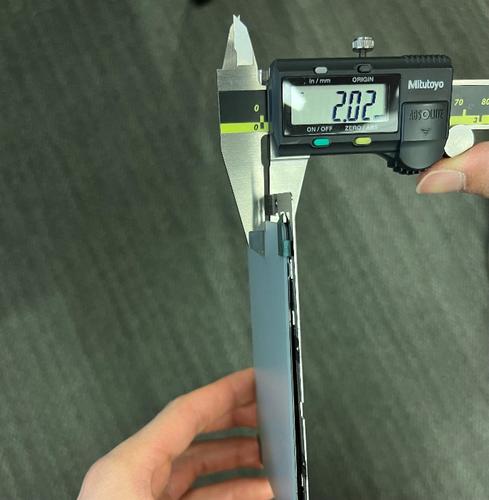

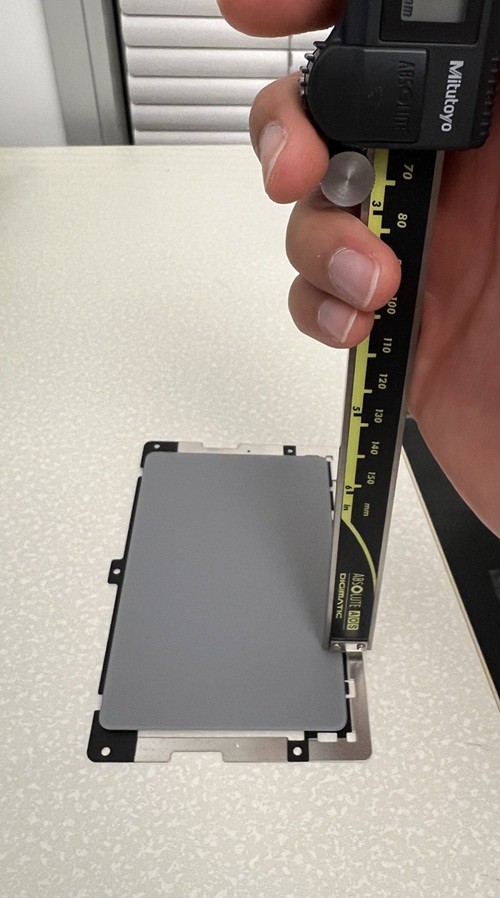

  2. С помощью суппортов измерьте высоту между верхней поверхностью стекла TP и нижней поверхностью кронштейна TP в каждом из пяти расположений оболочки. Затем измерьте высоту между верхней и нижней поверхностью в каждом из пяти расположений оболочки. Используя разницу между этими двумя измерениями в каждом расположении оболочки, определите, какую оболочку следует установить на обложке C, используя следующие рекомендации:

    1. Если разница между измерениями ≤ -0,05, не устанавливайте оболочку в этом месте.

    2. Если разница между измерениями ≥ -0,05 и ≤ 0,05, установите оболочку толщиной 0,1 мм.

    3. Если разница между измерениями ≥ 0,05 и ≤ 0,1, установите оболочку толщиной 0,15 мм.

    4. Если разница между измерениями ≥ 0,1 и ≤ 0,15, установите оболочку толщиной 0,2 мм.

    5. Если разница между измерениями составляет ≥ 0,15 и ≤ 0,30, установите оболочку толщиной 0,3 мм.

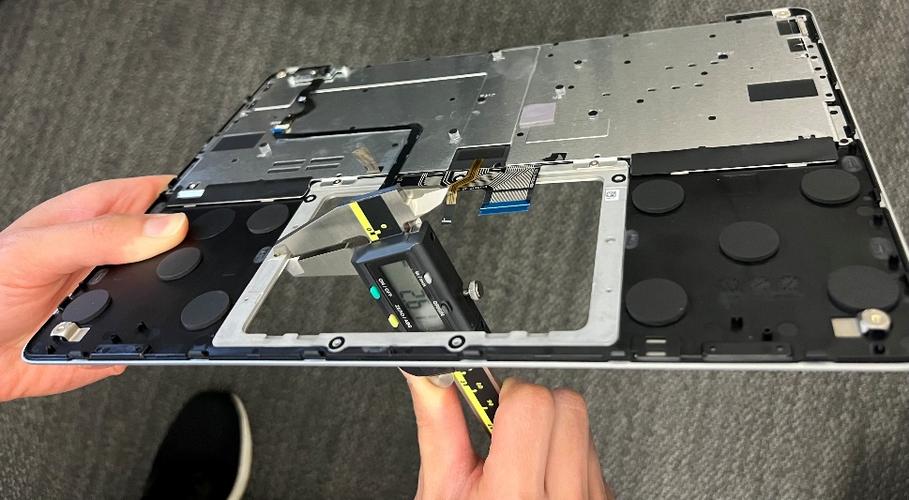

    Человек измеряет кусок металла.

    Человек измеряет кусок металла.

    Человек, измеряющий устройство.

  3. Пальцами, крепко нажимайте на оболочек в течение 30 секунд каждый.

    Пальцем, указывающим на устройство.

  4. Аккуратно вставьте подсборку Trackpad в крышку C и повторно соберите семь винтов 5IP с 5IP Torx Plus Отверткой, установленной на 1,2 кгf*см.

    Компьютер крупным планом.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

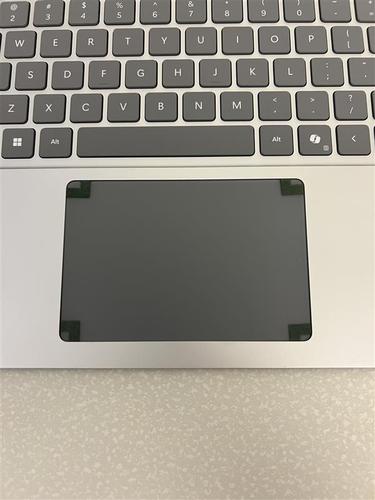

  5. Пальцами аккуратно и аккуратно удалите четыре бумаги выравнивания. Убедитесь, что весь лист бумаги выравнивания удален и не застрял между обложкой C и подсбором Trackpad.

    Сенсорная панель крупным планом.

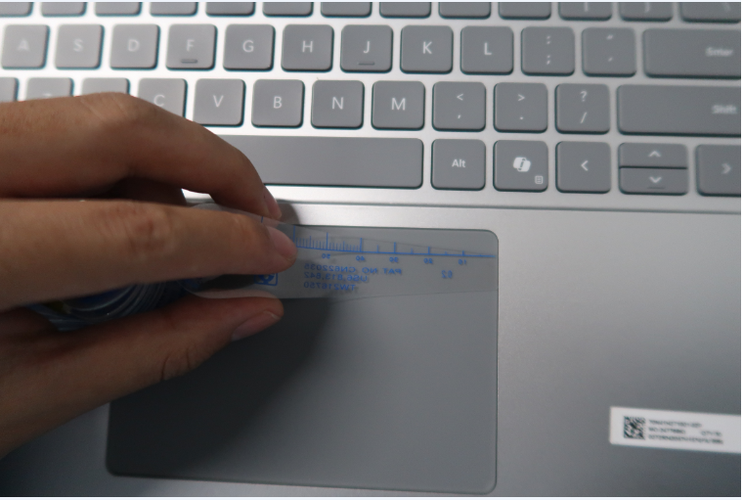

  6. Чтобы в любой момент она никогда не была выше поверхности обложки C, осторожно перевернитесь вокруг обложки C и используйте датчик 0,2 мм по всему периметру подсборки Trackpad. Кроме того, щелкните два нижних угла, чтобы проверка, если трекпад застрял на поверхности обложки C. Если это так, перед переходом к следующему шагу повторите шаг 7 из раздела "Процедура – удаление (Trackpad) и шаг 2 из "Процедура – Установка (Trackpad).

    Рука, держащая пластиковый кусок бумаги на клавиатуре.

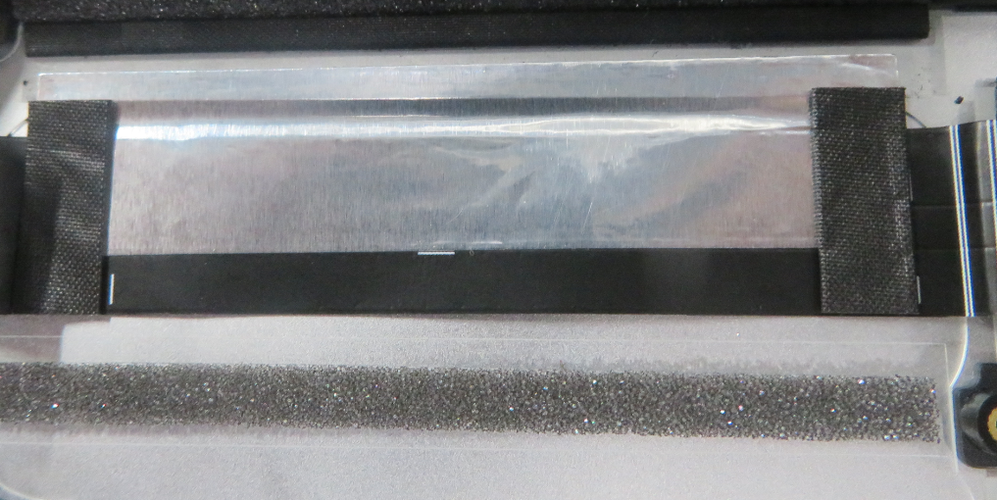

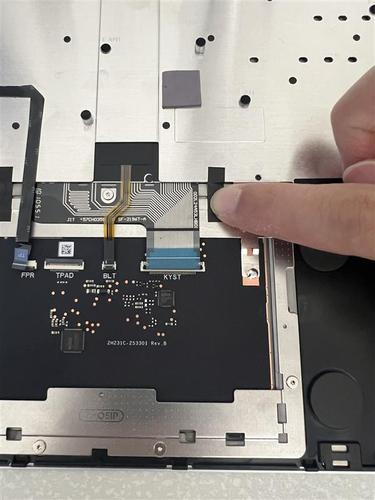

  7. Аккуратно переверните крышку C и установите две новые ленты заземления. Не забудьте крепко прижать их в течение 30 секунд каждый.

    Палец на плате.

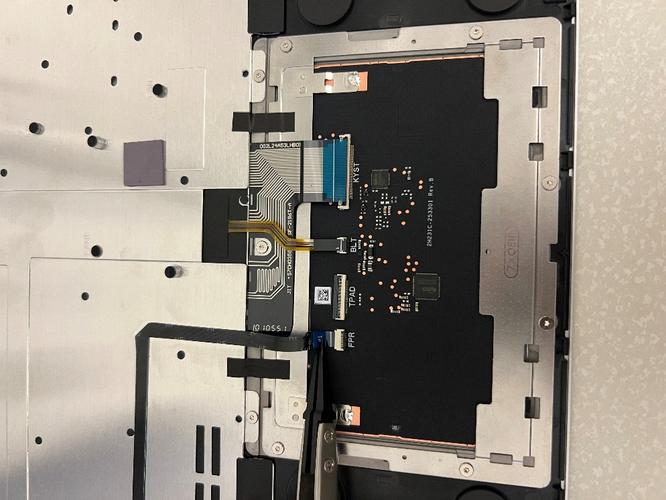

  8. Пальцами и пластиковыми ESD безопасные пинцеты, тщательно подключите четыре ППП к трекпаду.

    Компьютер крупным планом.

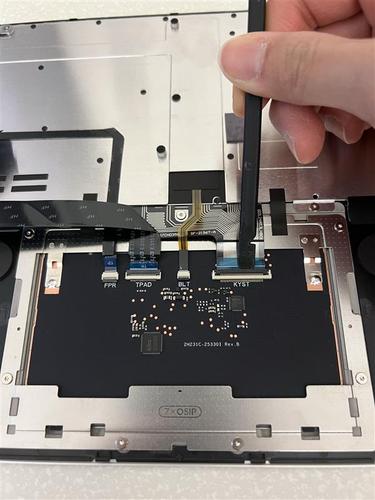

  9. С пластиковой prybar, привлеките четыре пряжки FPC.

    Рука, держащая черный инструмент.

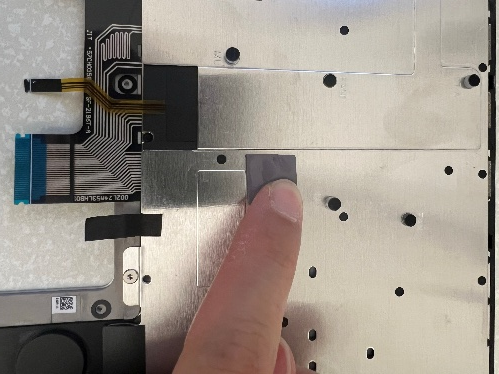

  10. Пальцем аккуратно поместите новую термостойку, выровненную по отступам на крышке C. Не забудьте твердо прижать его в течение 30 секунд.

    Пальцем, указывающим на печатную плату.

  11. Следуйте инструкциям в разделе "Процедура – Установка (обложка C)"

  12. Следуйте инструкциям в разделе "Процедура – установка (ноги)"

  13. Скачайте последнюю версию SDT (средство диагностики поверхности) и следуйте инструкциям по восстановлению (проверке) сенсорной панели после установки.

Замена SSD

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница
  • Антистатический ремешок запястья (сопротивление 1 МОм)
  • 5IP Torx Plus Отвертка
  • Пластиковые ESD Безопасные пинцет
  • Изопропиловый спирт (70 % IPA) и очищающие тампоны
  • Новые пластиковые гитарные выборы

Основные компоненты

  • 1 SSD
  • 5 винтов 5IP (для крышки C)
  • 1 нижняя термальная колодка (для контейнера D)
  • 2 винта 5IP (для SSD)
  • 1 верхняя термальная подушка (для крышки C)
  • 1 проводяющая лента (для SSD)

Процедура — удаление (SSD)

  1. Следуйте инструкциям в разделе "Процедура — удаление (обложка C)"

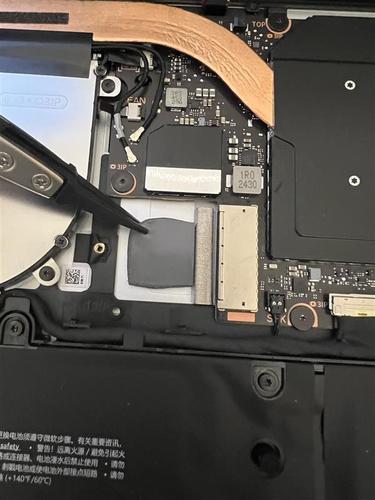

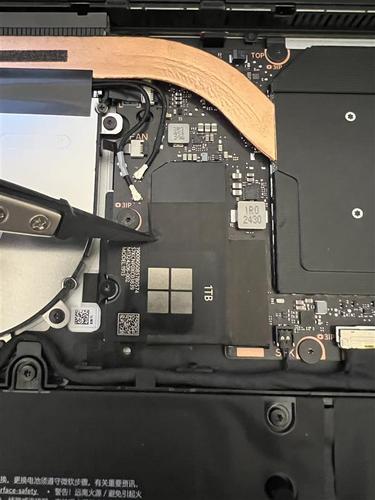

  2. С помощью пластиковых ESD безопасных пинцетов, снимите термостопку на крышке C.

    Рука, держащая пинцет.

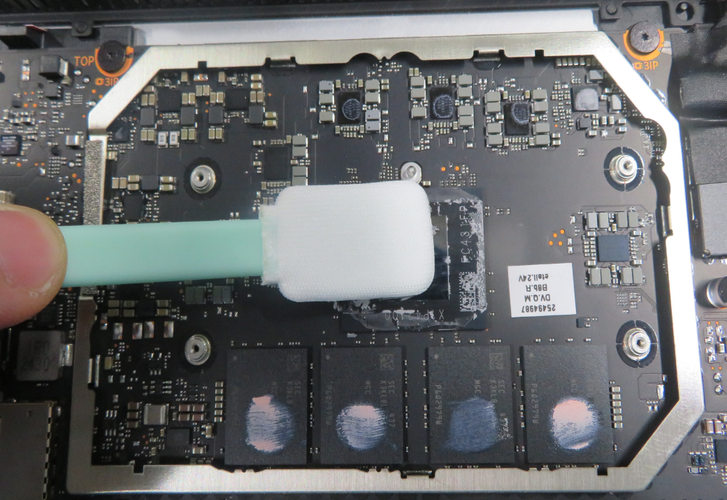

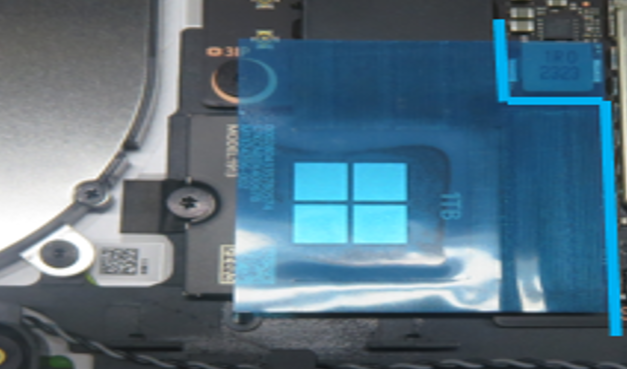

  3. Используйте изопропиловый спирт (70% IPA) и очищающие тампоны для очистки любого клея, оставшегося от термокады.

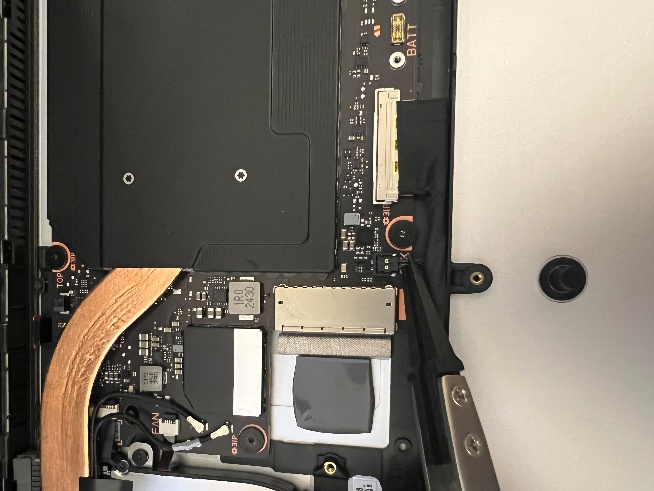

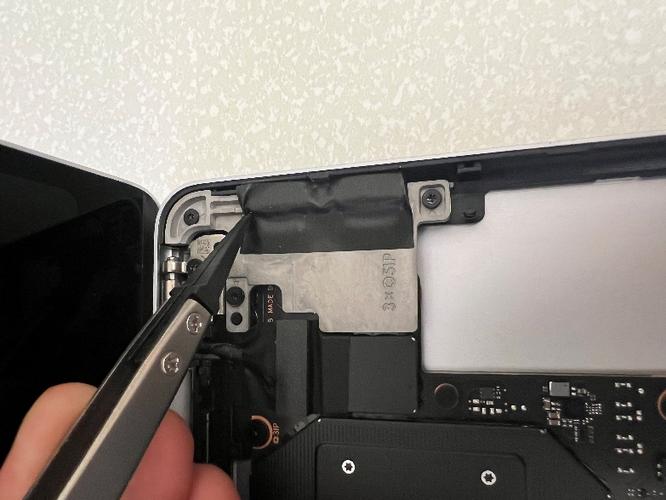

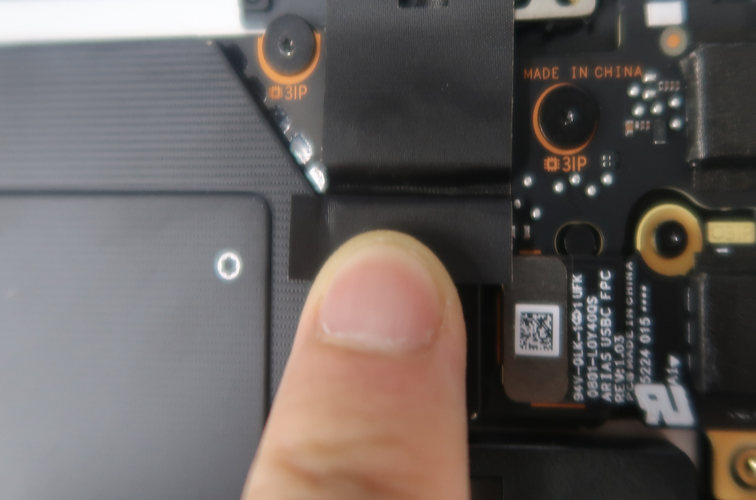

  4. С помощью пластиковых ESD безопасных пинцетов, удалите проводяя ленту поверх SSD.

    Устройство крупным планом.

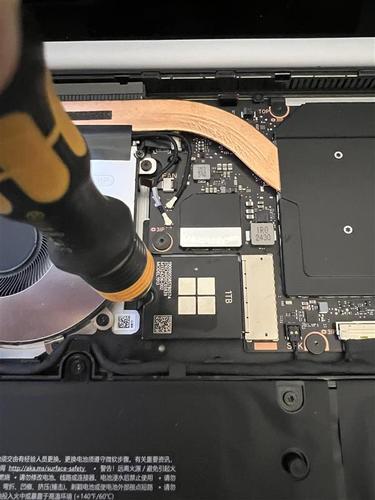

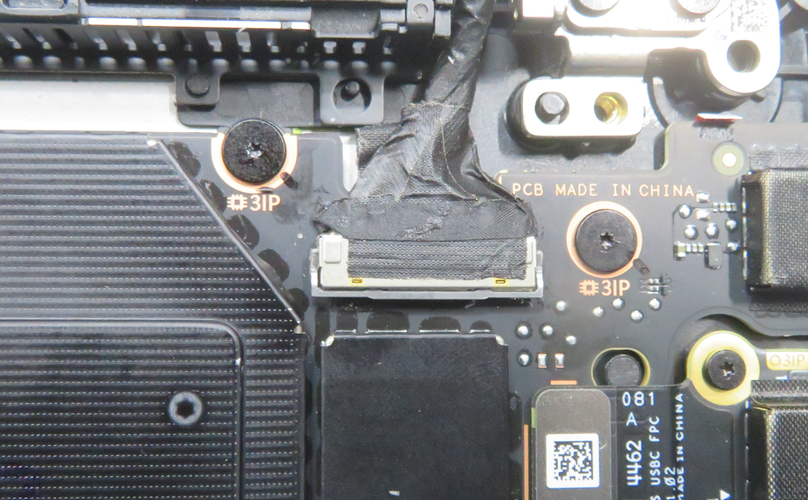

  5. С помощью отвертки 5IP Torx Plus снимите винт 5IP, удерживающий SSD.

    Рука, держащая отвертку.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

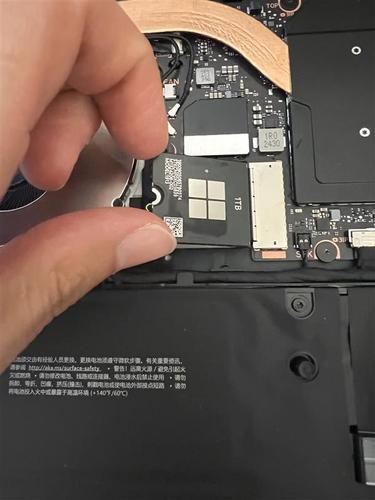

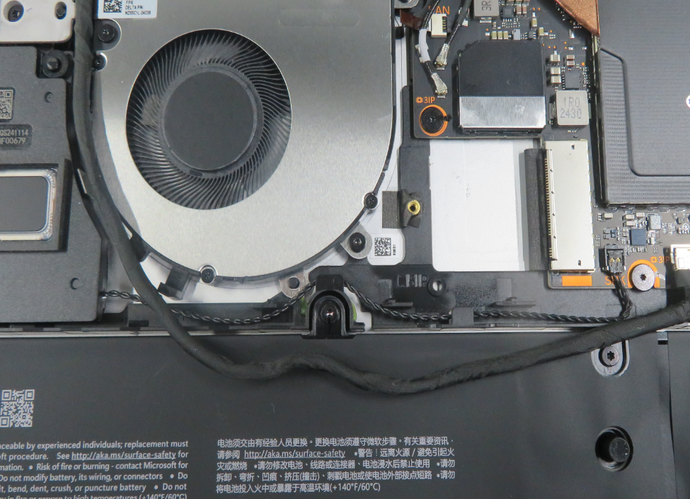

  6. Пальцами осторожно пошевелить и поднять SSD из разъема PCBA под углом 15 градусов.

    Рука, держащая небольшую ручную плату.

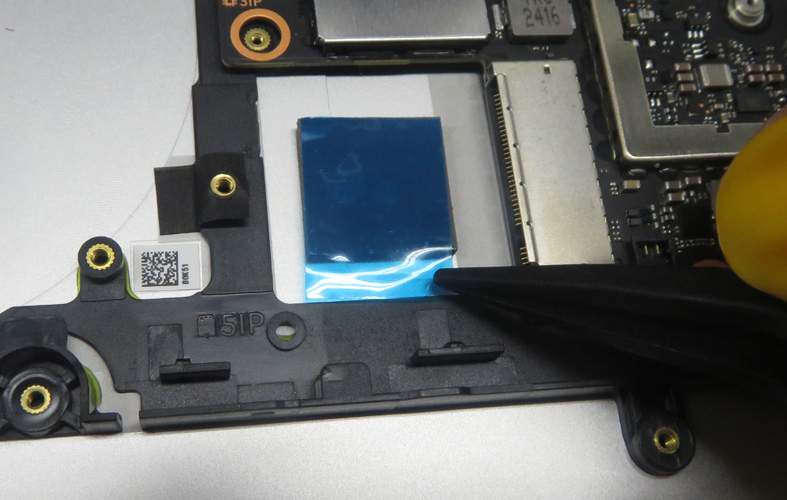

  7. С помощью пластикового ESD безопасного пинцета, удалите термостопку на D Bucket.

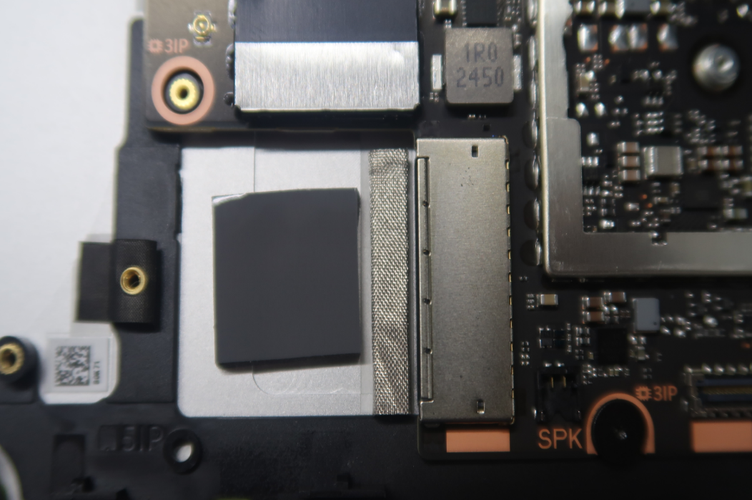

    Компьютер крупным планом.

  8. Используйте изопропиловый спирт (70 % IPA) и очищающие тампоны для очистки любого клея, оставшегося от термокады и на разъеме SSD на PCBA.

Процедура — установка (SSD)

  1. Используйте пластиковый пинцет, чтобы удалить подкладку на нижней термальной панели, как показано на следующем рисунке, и аккуратно поместите его на контейнер D. Не забудьте слегка прижать его в течение 30 секунд.

    Крупным планом платы.

  2. Аккуратно установите SSD в емкость на pcba под углом 15 градусов.

    Важно.

    Убедитесь, что пена не зажата между сосудом и булавками на SSD.

    Рука, держащая небольшую ручную плату.

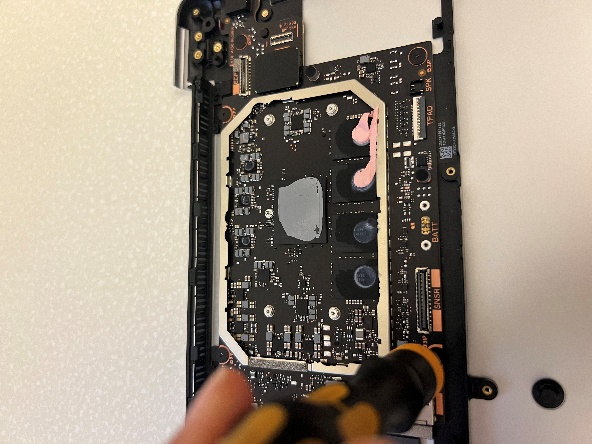

  3. Используйте отвертку Torx Plus 5IP, чтобы закрутить один винт. После того как винт прижимается и сидит, только закрутите винты дополнительно ~1/8 поворота (~45 градусов), чтобы избежать зачистки нити. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Рука, держащая отвертку.

  4. Используйте пластиковый пинцет, чтобы аккуратно установить ленту поверх SSD и емкости на PCBA.

    Компьютер крупным планом.

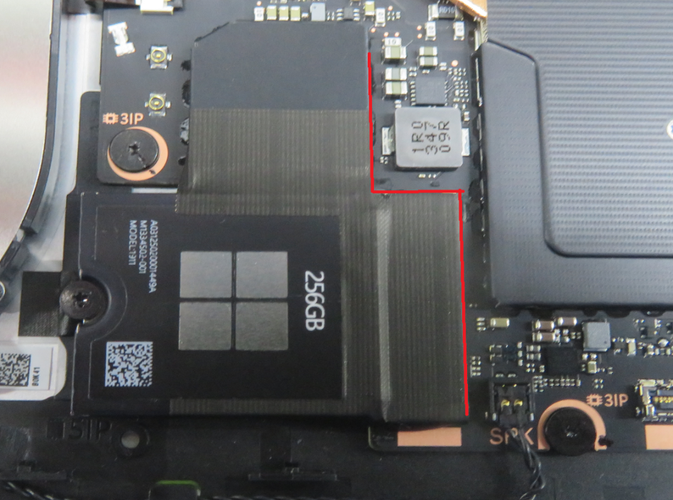

  5. Снимите подложку и используйте пластиковый spudger, чтобы убедиться, что края ленты соответствуют расположению на следующем рисунке. Не забудьте твердо прижать его в течение 30 секунд.

    Крупным планом платы.

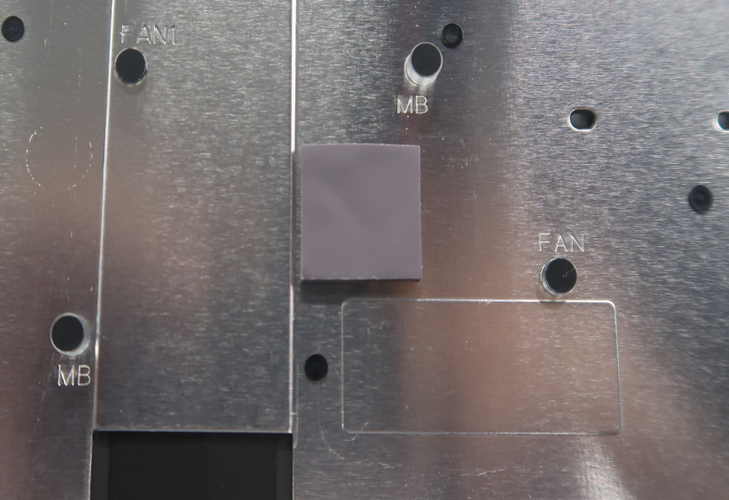

  6. Используйте пластиковый пинцет, чтобы снять подкладку на верхней термальной панели и аккуратно разместить его на крышке C, как показано на следующем рисунке. Не забудьте слегка прижать его в течение 30 секунд.

    Крупным планом металлической панели.

  7. Следуйте инструкциям в разделе "Процедура – Установка (обложка C)"

  8. Следуйте инструкциям в разделе "Процедура – установка (ноги)"

Замена батареи

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница
  • Антистатический ремешок запястья (сопротивление 1 МОм)
  • 5IP Torx Plus Отвертка
  • Пластиковые ESD Безопасные пинцет
  • Изопропиловый спирт (70 % IPA) и очищающие тампоны
  • Пластиковый ESD Safe Spudger
  • 3IP Torx Plus Отвертка
  • Новые пластиковые гитарные выборы

Основные компоненты

  • Подсембли батареи

  • 10 винтов 5IP (для батареи)

  • 3 винта 3IP (для батареи)

  • 5 винтов 5IP (для крышки C)

  • 1 нижняя термальная колодка (для контейнера D)

  • 2 винта 5IP (для SSD)

  • 1 верхняя термальная подушка (для крышки C)

  • 1 лента (для SSD)

Процедура — удаление (батарея)

Warning

Предварительная проверка устройства. Перед обработкой батареи оператору рекомендуется удалить все личные ювелирные изделия, носить перчатки и защитные очки, а также подготовить ведро песка в случае любого события батареи.

Warning

В случае заряда батареи все устройство погружайте в песок. Не пытайтесь забрать устройство. Дополнительные сведения см. в разделе Безопасность батареи.

  1. Скачайте последнюю версию SDT (средство диагностики поверхности) и следуйте инструкциям по ремонту (настройке) перед установкой батареи.

  2. Следуйте инструкциям в разделе "Процедура — удаление (SSD)"

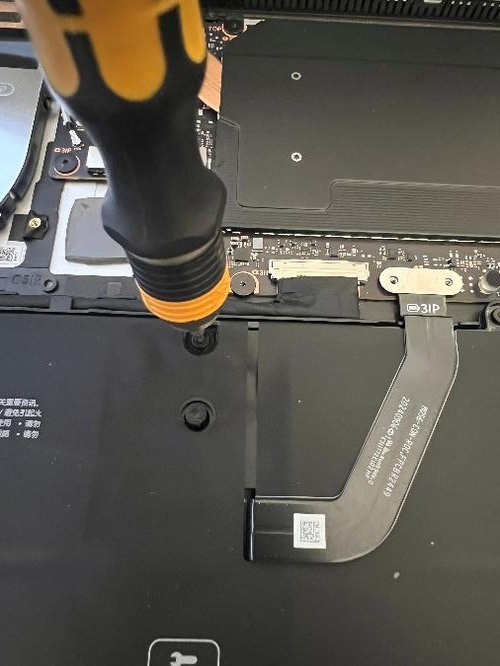

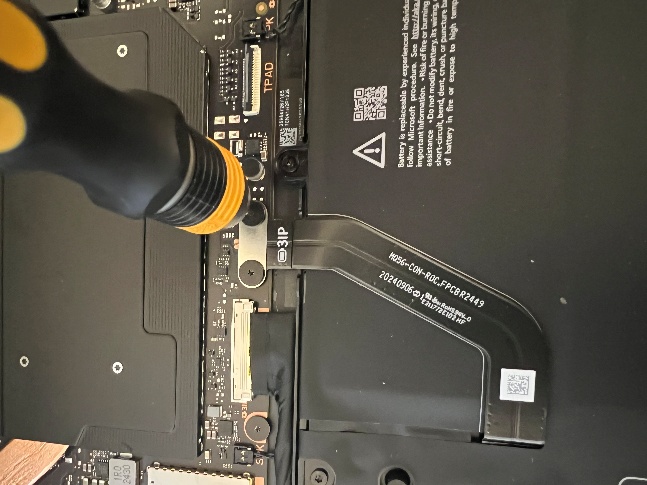

  3. Используйте отвертку 3IP Torx Plus, чтобы снять два винта, удерживая соединитель батареи. Будьте осторожны, так как вы находитесь рядом с батареей.

    Устройство крупным планом.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

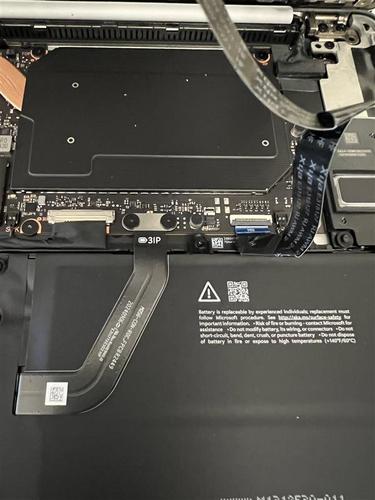

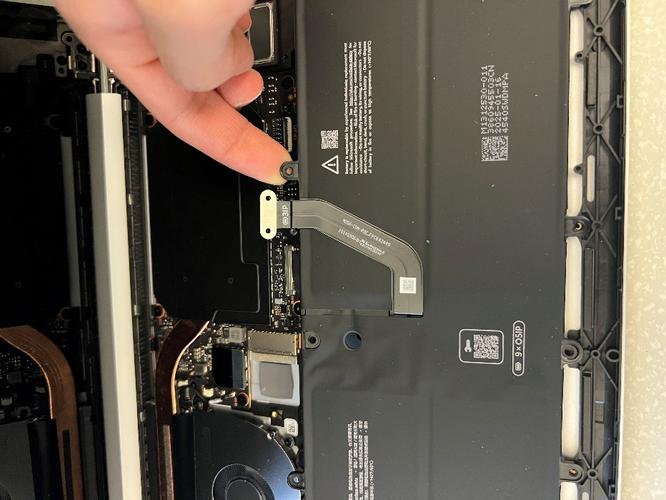

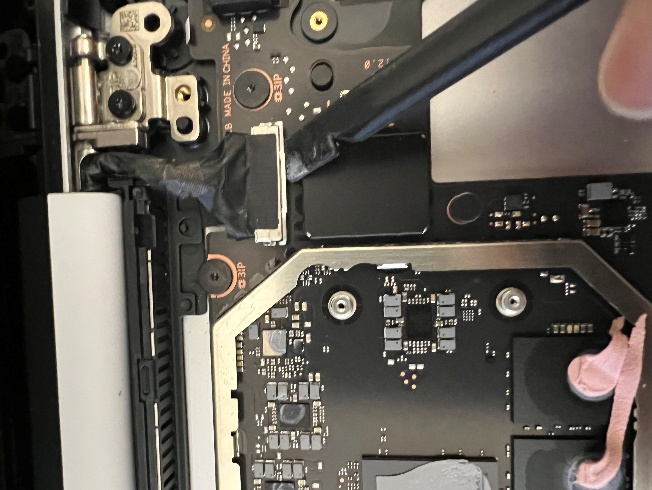

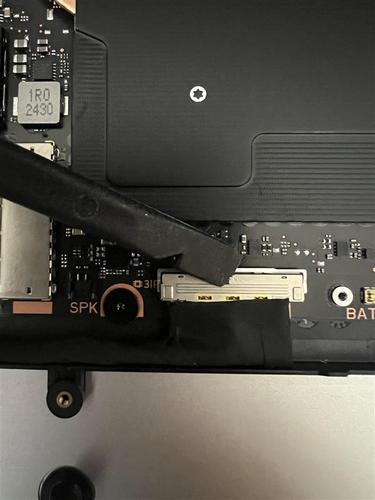

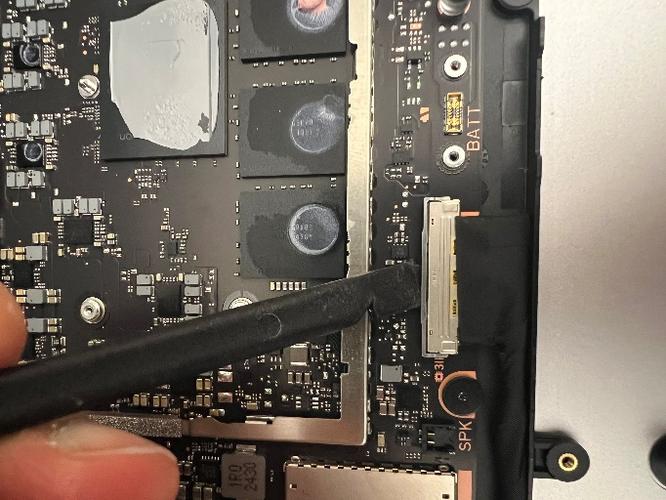

  4. С помощью пластикового безопасного prybar ESD аккуратно отключите разъем батареи от PCBA.

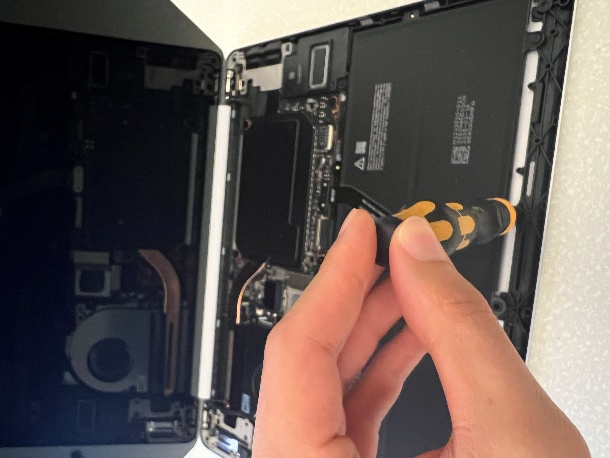

  5. С помощью отвертки Torx Плюс 5IP удалите девять винтов по периметру батареи. Будьте осторожны, так как вы находитесь рядом с батареей.

    Рука, держащая отвертку.

    Рука, держащая отвертку.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

  6. Чтобы предотвратить потенциальное опрокидывание устройства, наклоните крышку дисплея так, чтобы она была открыта менее чем на 75 градусов.

  7. С вашими руками только касаясь рамки батареи, а не самой ячейки, аккуратно и тщательно поднять рамку батареи от D Bucket.

    Рука, держащая устройство.

    Warning

    Обработайте батарею только пластиковой рамкой. Изгиб, скручивание или воздействие на батарею может привести к повреждению батареи, повреждению устройства и (или) к серьезному повреждению личности или повреждению имущества. Всегда используйте две руки при работе с батареей.

    Важно.

    Поместите батарею в место, где он не может быть случайно контактирован или поврежден. При замене батареи утилизировать старую батарею в соответствии с местным законодательством.

Процедура — установка (батарея)

  1. Проверка устройства предварительной установки. Убедитесь, что все винты учитываются и нет плавающих винтов рядом с контейнером D, где будет установлен аккумулятор. Кроме того, проверьте D-контейнер на наличие свободных предметов на наличие посторонних мусора, которые могут присутствовать.

    Warning

    Проверьте состояние батареи. Устройства с проблемами с батареей, как описано в процессе проверки батареи, требуют замены.

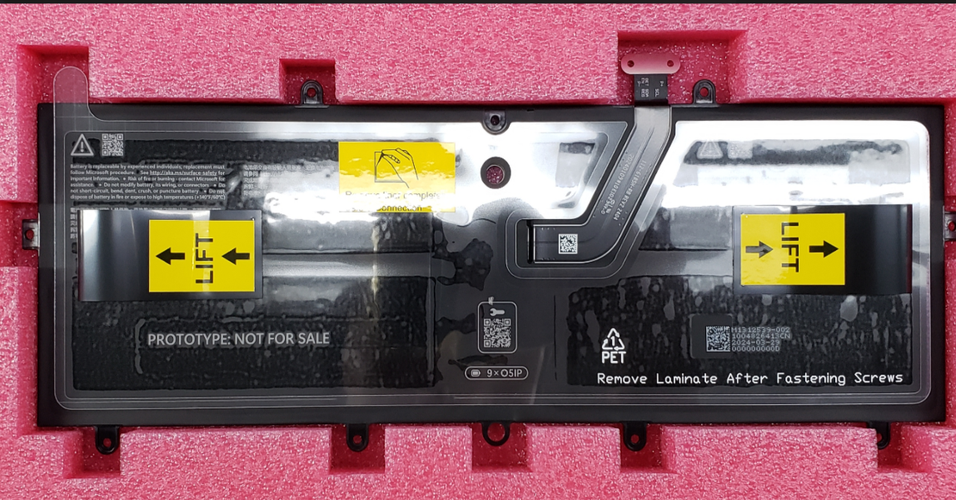

  2. Осторожно используйте обе руки, чтобы забрать батарею только левой и правой вкладок подъема.

    Черное электронное устройство в розовой коробке.

    Warning

    Обработайте новую батарею только с пластиковыми вкладками, которые присоединяются к новой батарее. Изгиб, скручивание или воздействие батареи может повредить батарею, повредить устройство и (или) привести к серьезному повреждению личности или повреждению имущества. Всегда используйте две руки при работе с батареей

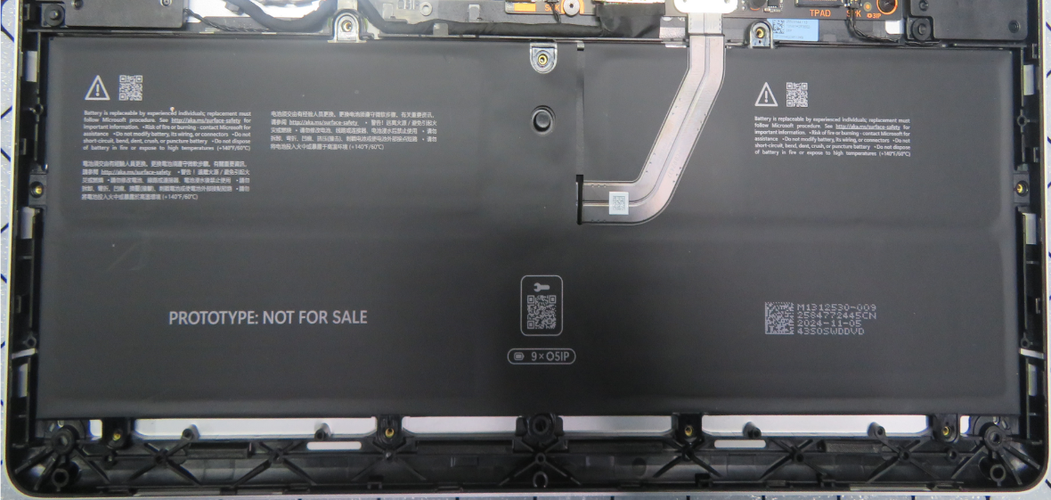

  3. Осторожно используйте обе руки, чтобы опустить батарею в контейнер D и убедиться, что штифт позиционирования выравнивается с отверстием на батарее.

    Черный прямоугольный объект с белым текстом.

  4. Используйте отвертку Torx Plus 5IP, чтобы закрутить девять винтов. После того как винт прижимается и сидит, только закрутите винты дополнительно ~1/8 поворота (~45 градусов), чтобы избежать зачистки нити.

    Рука, держащая отвертку.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Предостережение

    Не перенапряживайте винты на батарею или батарею. Если рамка взломана, батарею не следует использовать.

    Важно.

    Проверьте состояние батареи. Устройства с проблемами с батареей, как описано в процессе проверки батареи, требуют замены. Если батарея была уброшена или если что-то было сброшено на батарею в ходе этого ремонта, батарея должна быть заменена.

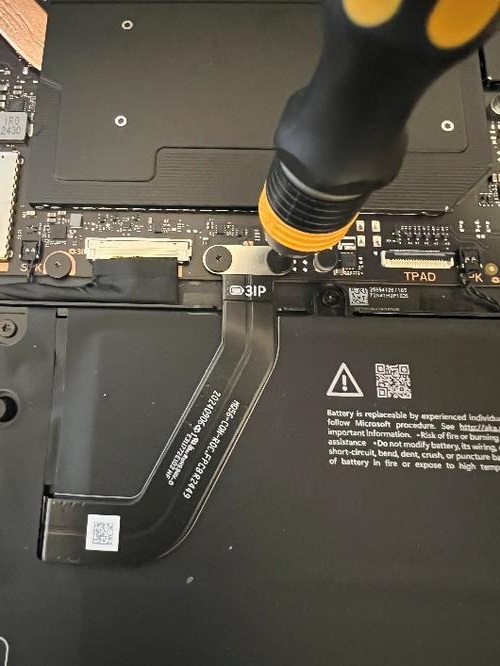

  5. Используйте отвертку Torx Plus 3IP, чтобы закрутить два винта. После того как винт прижимается и сидит, только закрутите винты дополнительно ~1/8 поворота (~45 градусов), чтобы избежать зачистки нити. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Устройство крупным планом.

  6. Следуйте инструкциям в разделе "Процедура – установка (SSD)"

  7. Следуйте инструкциям в разделе "Процедура – Установка (обложка C)"

  8. Следуйте инструкциям в разделе "Процедура – установка (ноги)"

  9. Скачайте последнюю версию SDT (средство диагностики поверхности) и следуйте инструкциям по восстановлению (проверке) батареи после установки.

Замена говорящего

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница
  • Антистатический ремешок запястья (сопротивление 1 МОм)
  • 5IP Torx Plus Отвертка
  • Пластиковые ESD Безопасные пинцет
  • Изопропиловый спирт (70 % IPA) и очищающие тампоны
  • Пластиковый ESD Safe Spudger
  • Новые пластиковые гитарные выборы

Основные компоненты

  • 2 динамики (справа и слева)

  • 5 винтов 5IP (для крышки C)

  • 1 нижняя термальная колодка (для контейнера D)

  • 2 винта 5IP (для SSD)

  • 1 верхняя термальная подушка (для крышки C)

  • 1 лента (для SSD)

Процедура — удаление (динамик)

  1. Следуйте инструкциям в разделе "Процедура — удаление (SSD)"

  2. Пальцами и пластиковыми ESD безопасными пинцетами, аккуратно отсоедините правильный соединитель динамиков от PCBA и удалите нужный динамик.

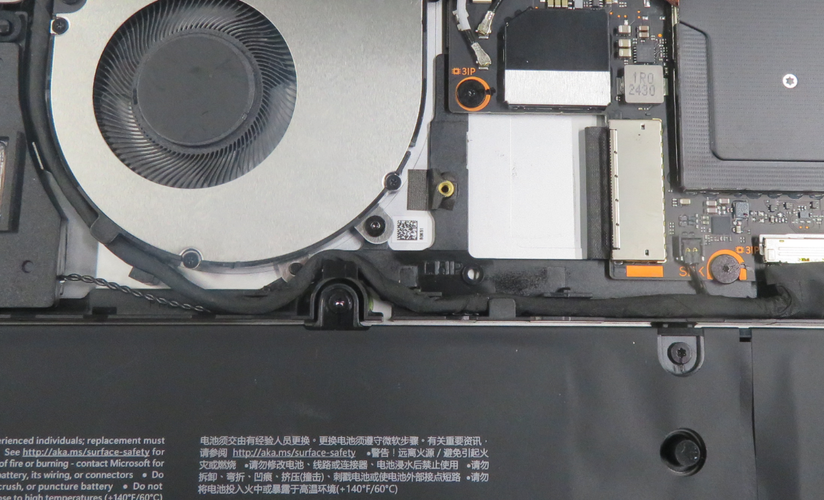

    Внутренняя часть компьютера.

  3. Пальцами и пластиковыми ESD безопасными пинцетами, аккуратно отсоедините левый разъем динамиков от PCBA.

    Компьютер крупным планом.

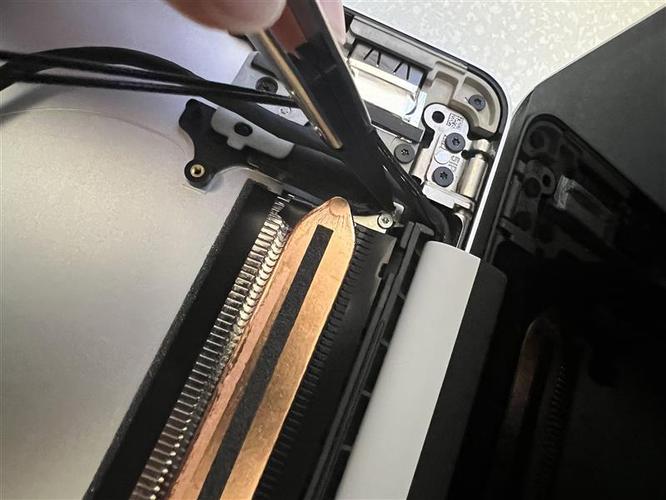

  4. С пальцами и пластиковыми ESD безопасные пинцеты, аккуратно маршрутизируйте левый разъем динамиков из паза кабеля и прочь от кабеля на его вершине, чтобы в конечном итоге удалить левый динамик.

    Рука, держащая пинцет к компьютеру.

Процедура — установка (динамик)

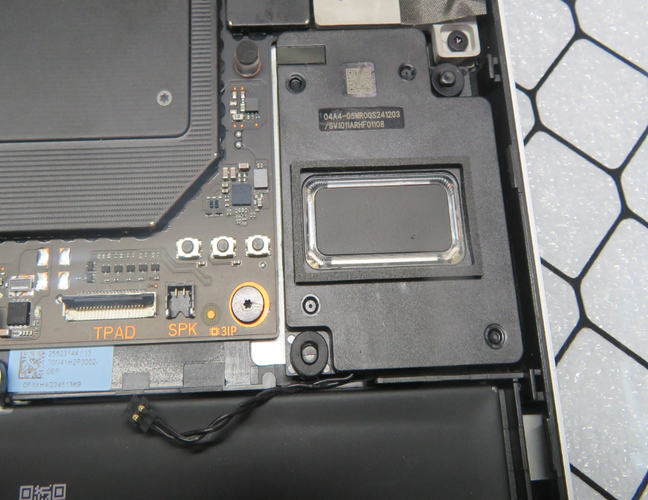

  1. Аккуратно установите правый динамик на контейнер D и убедитесь, что штифты расположения выровнены с отверстиями на динамике.

    Компьютер крупным планом.

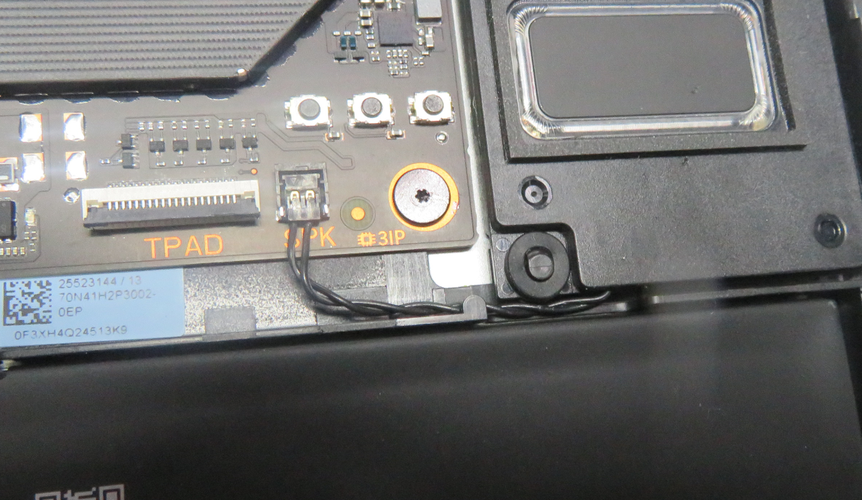

  2. Аккуратно направьте правильный соединитель динамиков через гребень на D Bucket к розетке на материнской плате и используйте пластиковый spudger, чтобы убедиться, что он полностью сидит.

    Крупным планом платы.

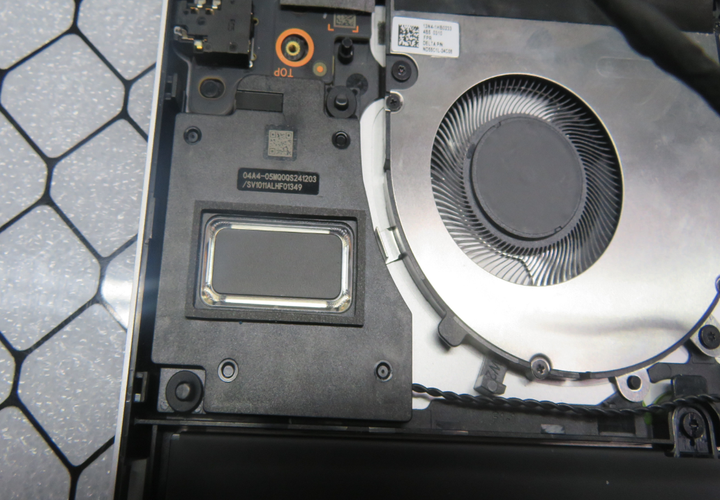

  3. Аккуратно установите левый динамик на контейнер D и убедитесь, что штифты позиционирования выровнены с отверстиями на динамике.

    Крупным планом вентилятора.

  4. Аккуратно открутить левый кабель дисплея от коньков на D Bucket и аккуратно направить левый соединитель динамиков через коньки на D Bucket к емкости на материнской плате и использовать пластиковый spudger, чтобы убедиться, что он полностью сидит.

    Компьютер крупным планом.

  5. Аккуратно перенаправите левый кабель дисплея через коньки на контейнере D и убедитесь, что он правильно перенаправлен, как показано на следующем рисунке.

    Компьютер крупным планом.

  6. Следуйте инструкциям в разделе "Процедура – установка (SSD)"

  7. Следуйте инструкциям в разделе "Процедура – Установка (обложка C)"

  8. Следуйте инструкциям в разделе "Процедура – установка (ноги)"

Замена USB-C

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница
  • Антистатический ремешок запястья (сопротивление 1 МОм)
  • 5IP Torx Plus Отвертка
  • Пластиковые ESD Безопасные пинцет
  • Изопропиловый спирт (70 % IPA) и очищающие тампоны
  • Пластиковый ESD Safe Spudger
  • 3IP Torx Plus Отвертка
  • Новые пластиковые гитарные выборы

Основные компоненты

  • Подсембли USB-C

  • 2 винта 3IP (для дочки USB-C)

  • 3 винта 5IP (для кронштейна USB-C)

  • 2 винта 5IP (для кронштейна USB-C на петле)

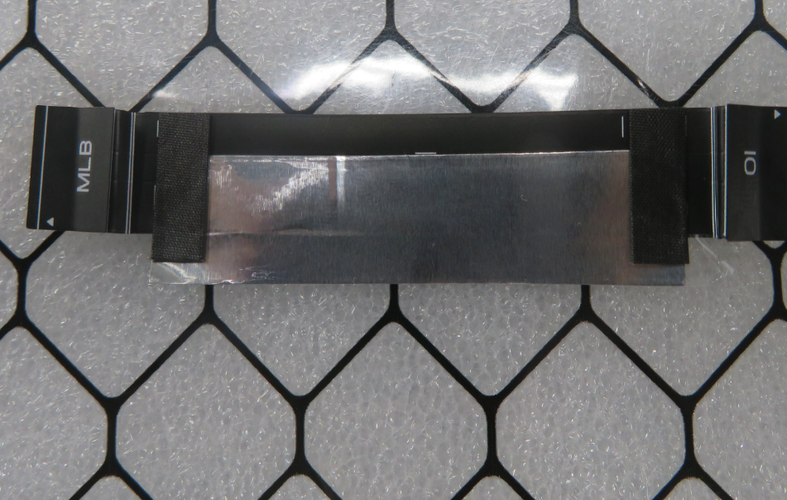

  • 1 лента USB-C

  • 5 винтов 5IP (для крышки C)

  • 1 нижняя термальная колодка (для контейнера D)

  • 2 винта 5IP (для SSD)

  • 1 верхняя термальная подушка (для крышки C)

  • 1 лента (для SSD)

Процедура — удаление (USB-C)

  1. Следуйте инструкциям в разделе "Процедура — удаление (SSD)"

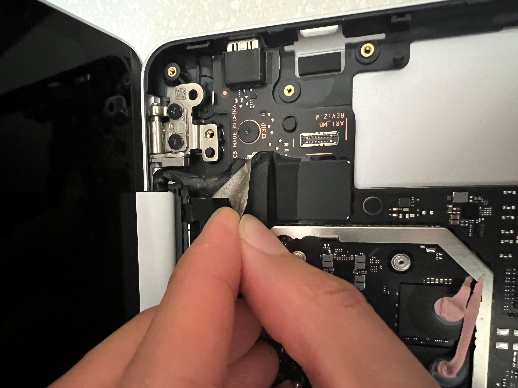

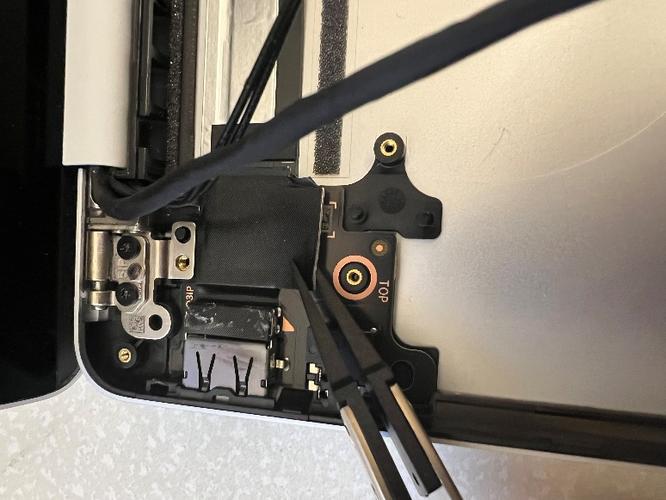

  2. С помощью пластиковых ESD безопасных пинцетов, тщательно удалите проводяя ленту поверх разъемов USB-C.

    Рука, держащая пинцет к мобильному телефону.

  3. Используйте изопропиловый спирт (70 % IPA) и очищающие тампоны для очистки любого клея, оставшегося на скобке.

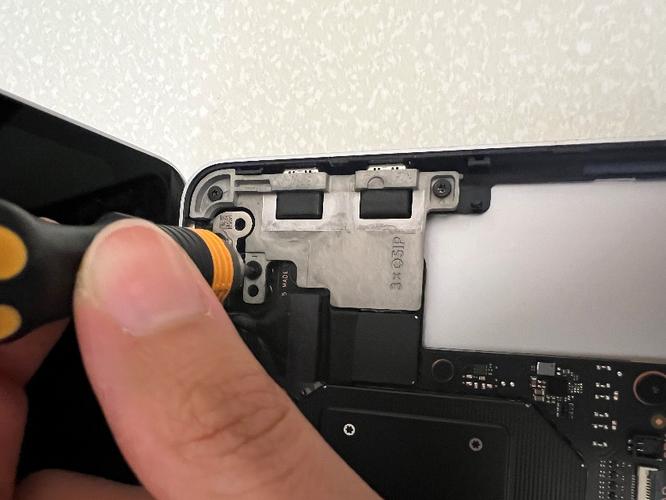

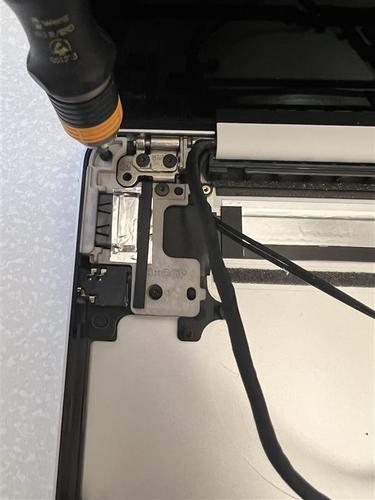

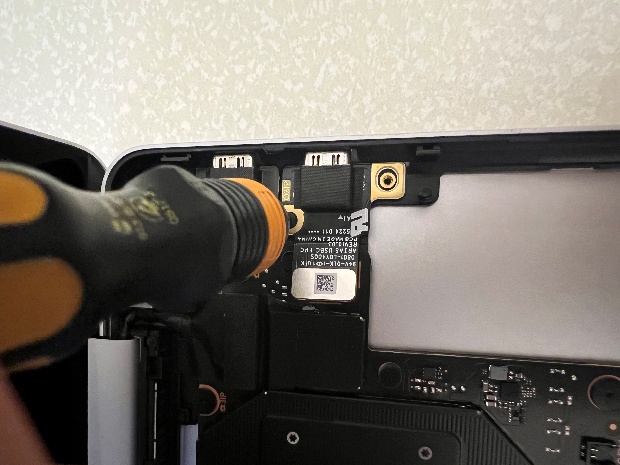

  4. С помощью отвертки 5IP Torx Plus удалите три винта 5IP, удерживая кронштейн USB-C, и снимите скобку. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Рука, держащая отвертку.

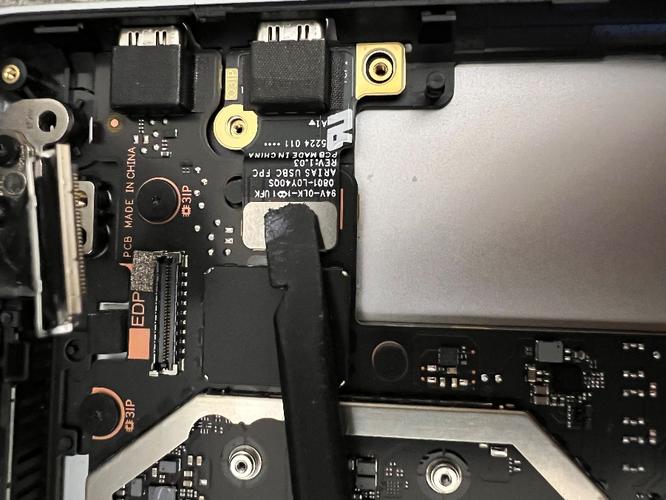

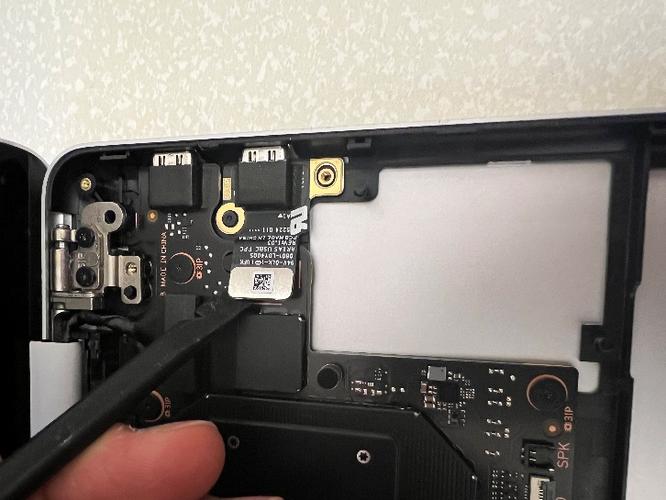

  5. С помощью пластиковой ESD безопасной prybar, отключите USB-C FPC от PCBA.

    Рука, держащая отвертку.

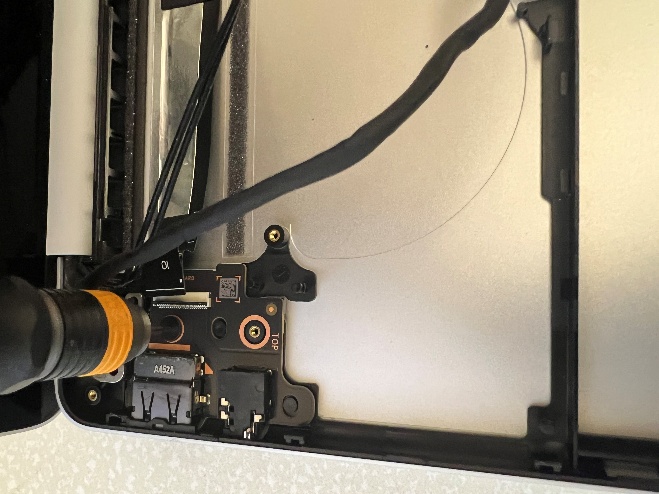

  6. С помощью отвертки 3IP Torx Plus удалите один винт 3IP и дочку USB-C.

    Рука, держащая объект на устройстве.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

Процедура — установка (USB-C)

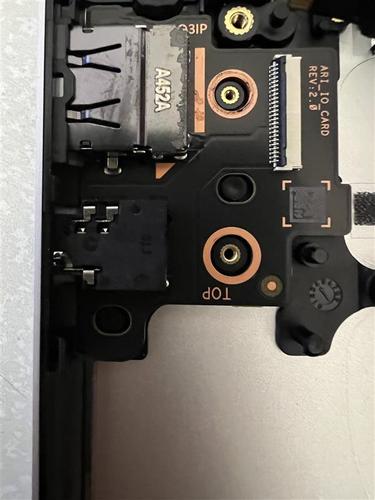

  1. Аккуратно установите доску USB-C в боковое отверстие контейнера D и выровняйте отверстия винта.

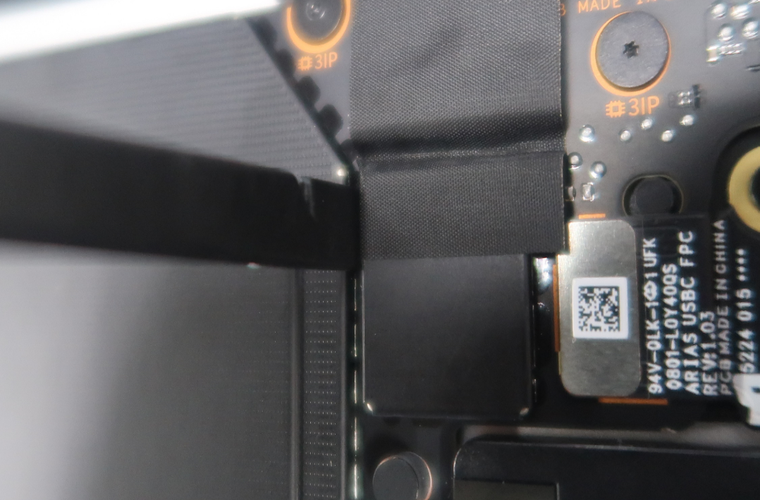

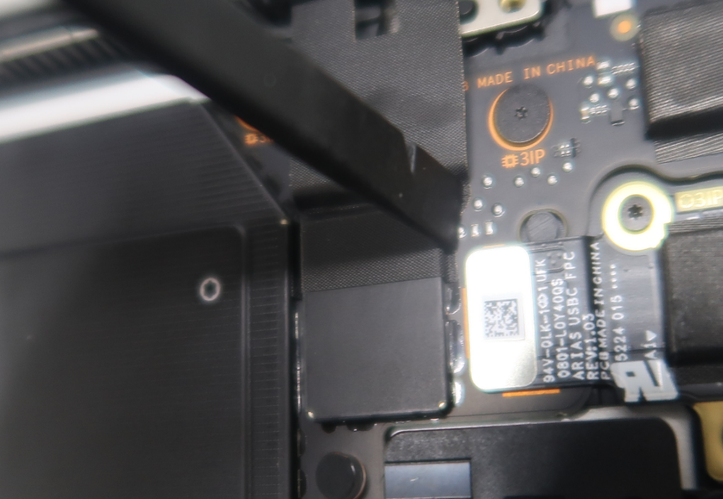

  2. Используйте пластиковую spudger, чтобы подключить USB-C FPC к разъему на PCBA. Убедитесь, что FPC плоский, а вложенная сборка USB-C не наклонена вверх.

    Крупным планом платы.

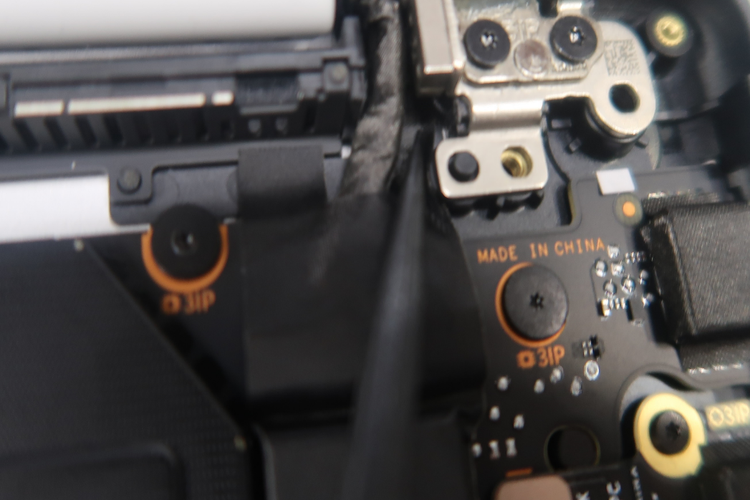

  3. Используйте отвертку Torx Plus 3IP, чтобы закрутить один винт. После того как винт прижимается и сидит, только закрутите винты дополнительно ~1/8 поворота (~45 градусов), чтобы избежать зачистки нити. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Рука, держащая объект на устройстве.

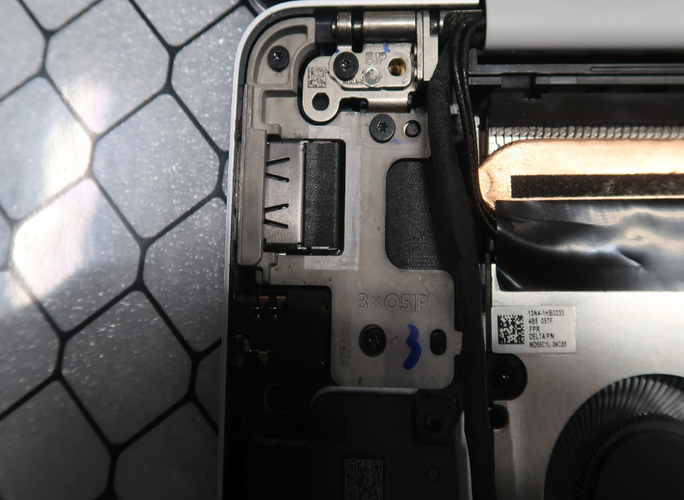

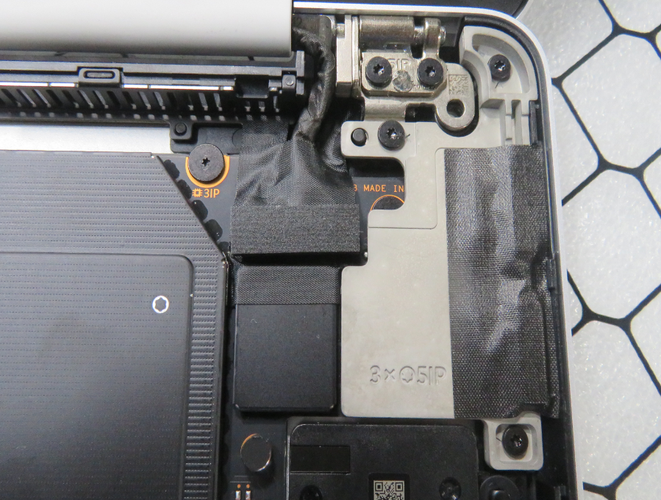

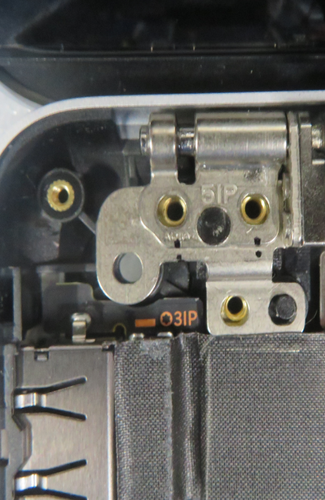

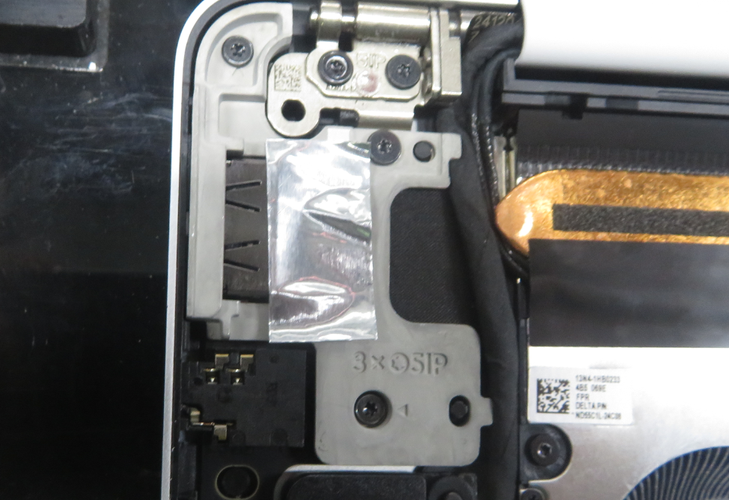

  4. Соберите многоразовую кронштейн USB-C и убедитесь, что отверстия на кронштейне выровнены с отверстиями винтов на петли и контейнере D. Не забудьте отогнать все кабели.

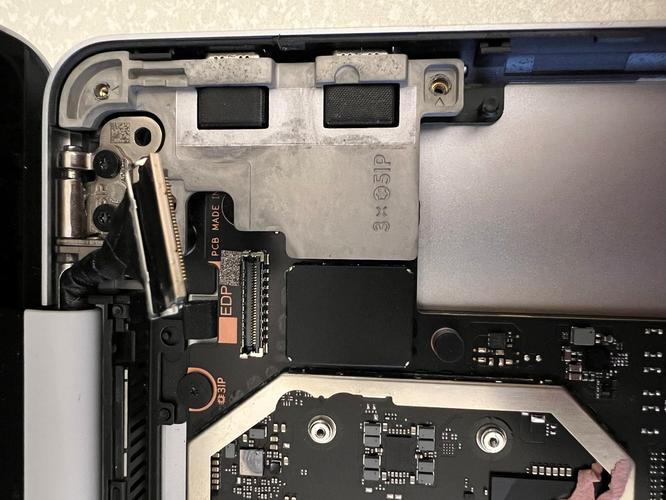

    Компьютер крупным планом.

  5. Используйте отвертку Torx Plus 5IP, чтобы закрутить три винта. После того как винт прижимается и сидит, только закрутите винты дополнительно ~1/8 поворота (~45 градусов), чтобы избежать зачистки нити. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Рука, держащая отвертку.

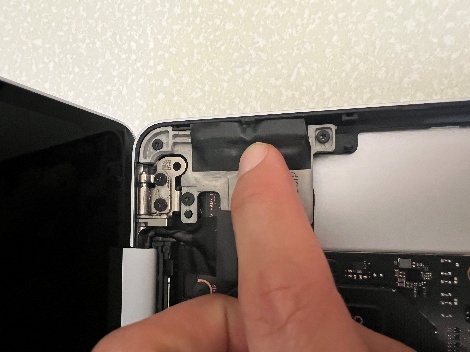

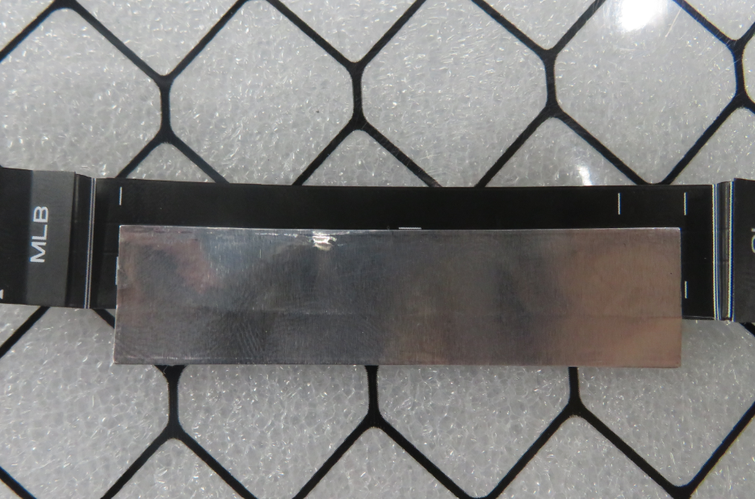

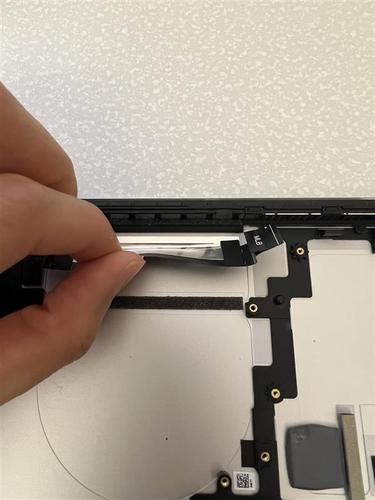

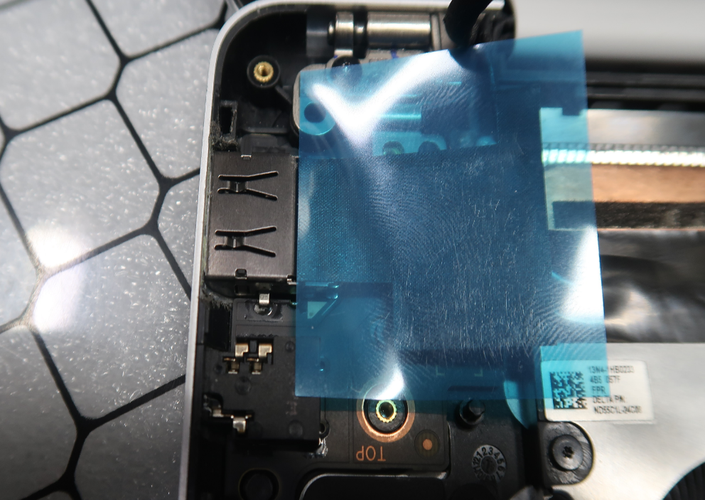

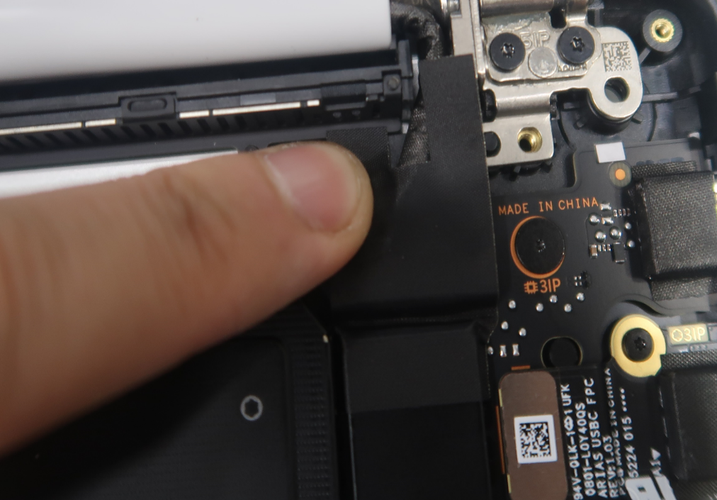

  6. Используйте пластиковый пинцет, чтобы выстраивать и устанавливать ленту USB-C к краю контейнера D. Не закрывайте винты.

    Установка ленты USB-C к краю контейнера D.

  7. Плотно нажмите ленту вниз в течение 30 секунд.

    Рука, держащая устройство.

  8. Следуйте инструкциям в разделе "Процедура – установка (SSD)"

  9. Следуйте инструкциям в разделе "Процедура – Установка (обложка C)"

  10. Следуйте инструкциям в разделе "Процедура – установка (ноги)"

Замена вентилятора

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница
  • Антистатический ремешок запястья (сопротивление 1 МОм)
  • 5IP Torx Plus Отвертка
  • Пластиковые ESD Безопасные пинцет
  • Изопропиловый спирт (70 % IPA) и очищающие тампоны
  • Пластиковый ESD Safe Spudger
  • 3IP Torx Plus Отвертка
  • Новые пластиковые гитарные выборы

Основные компоненты

  • Подсембли вентилятора

  • Лента вентилятора/термомодуля

  • 4 винта 3IP (для вентилятора)

  • 5 винтов 5IP (для крышки C)

  • 1 нижняя термальная колодка (для контейнера D)

  • 2 винта 5IP (для SSD)

  • 1 верхняя термальная подушка (для крышки C)

  • 1 лента (для SSD)

Процедура — удаление (вентилятор)

  1. Следуйте инструкциям в разделе "Процедура — удаление (SSD)"

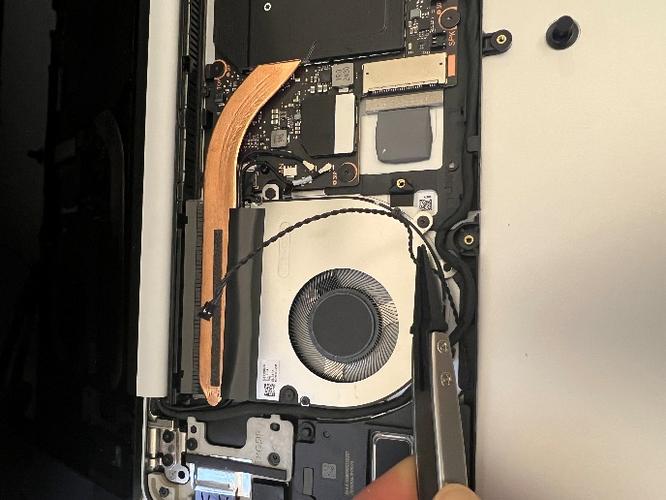

  2. Используя пластиковые ESD безопасные пинцеты и пальцы, удалите ленту поверх вентилятора.

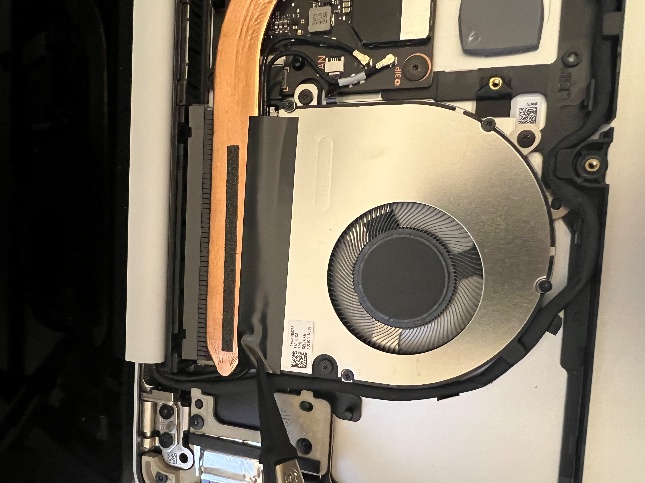

    Компьютерный вентилятор с вентилятором в нем.

  3. С помощью пластиковой ESD безопасной prybar, отключите два кабеля антенны от PCBA.

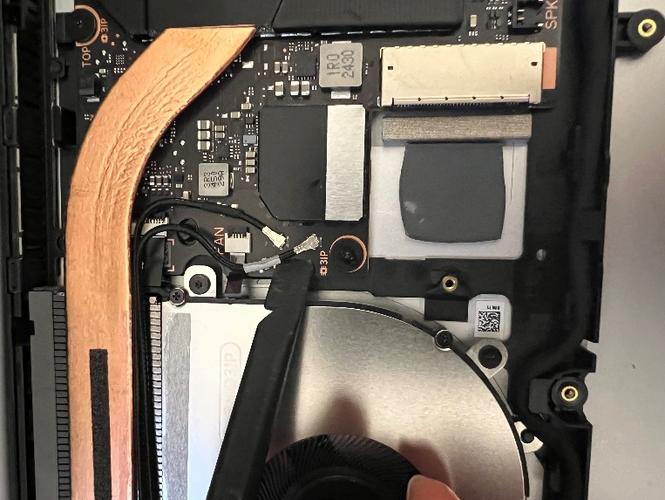

    Компьютер крупным планом.

  4. С помощью отвертки 3IP Torx Plus удалите три винта 3IP, удерживая вентилятор до контейнера D.

    Рука, держащая отвертку.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

  5. С помощью пластиковой ESD безопасной prybar, разъедините пряжку, удерживая вентилятор FPC к PCBA и отключите FPC.

    Компьютер крупным планом.

  6. Своими руками снимите вентилятор и помните о маршрутивом кабеле.

  7. Используйте изопропиловый спирт (70 % IPA) и очищающие тампоны для очистки любого клея, оставшегося от ленты на тепловом модуле.

Процедура — установка (вентилятор)

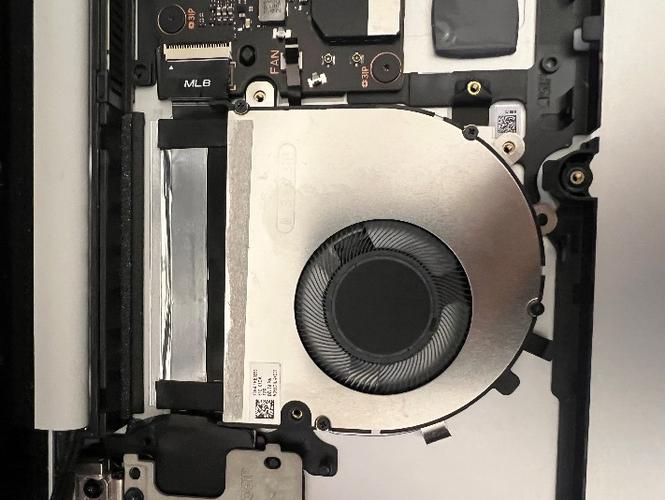

  1. Аккуратно установите вентилятор в контейнер D и убедитесь, что контакты на контейнере D выровнены по отверстиям на вентиляторе. Не забудьте отогнать все кабели.

    Компьютерная часть крупным планом.

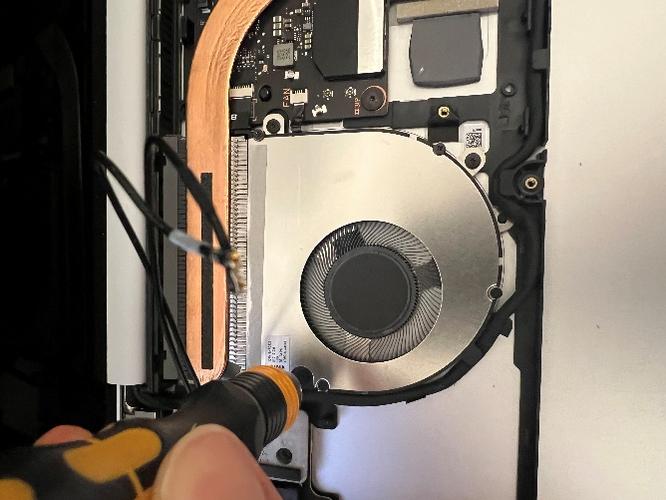

  2. Используйте отвертку Torx Plus 3IP, чтобы закрутить три винта. После того как винт прижимается и сидит, только закрутите винты дополнительно ~1/8 поворота (~45 градусов), чтобы избежать зачистки нити. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

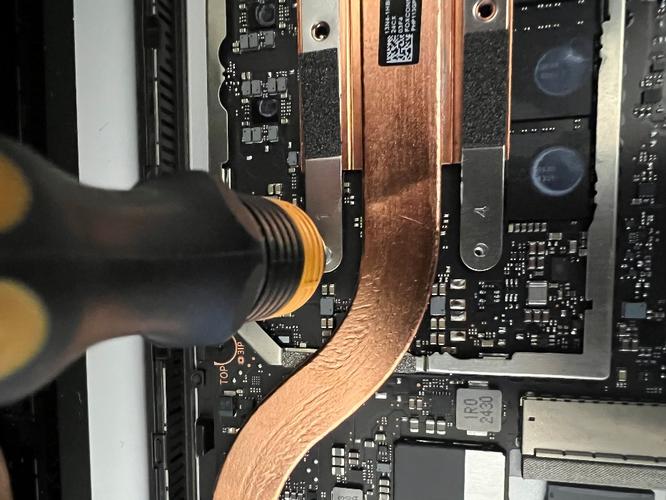

    Рука, держащая отвертку.

  3. Используйте пластиковый пинцет, чтобы подключить FPC вентилятора к соединителю PCBA.

    Компьютер крупным планом.

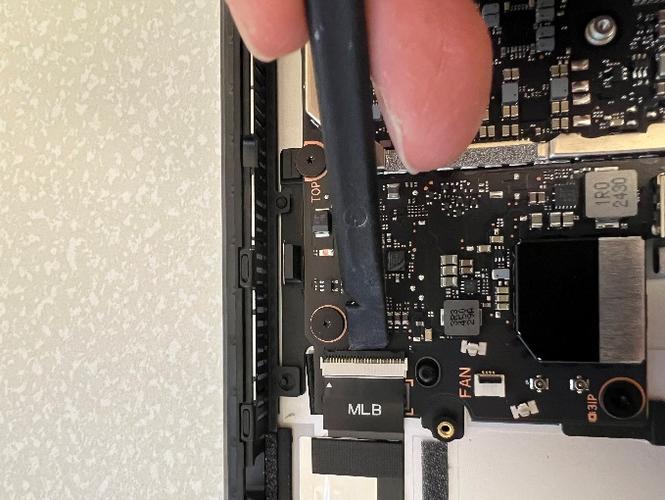

  4. Используйте пластиковый spudger, чтобы закрыть пряжку FPC вентилятора на разъеме PCBA.

    Компьютер крупным планом.

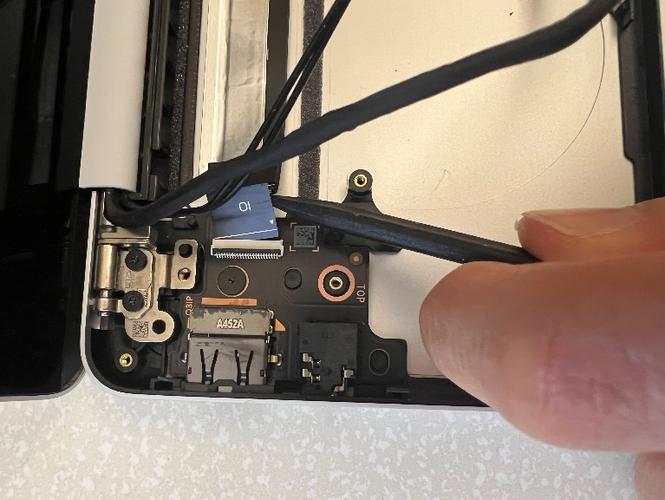

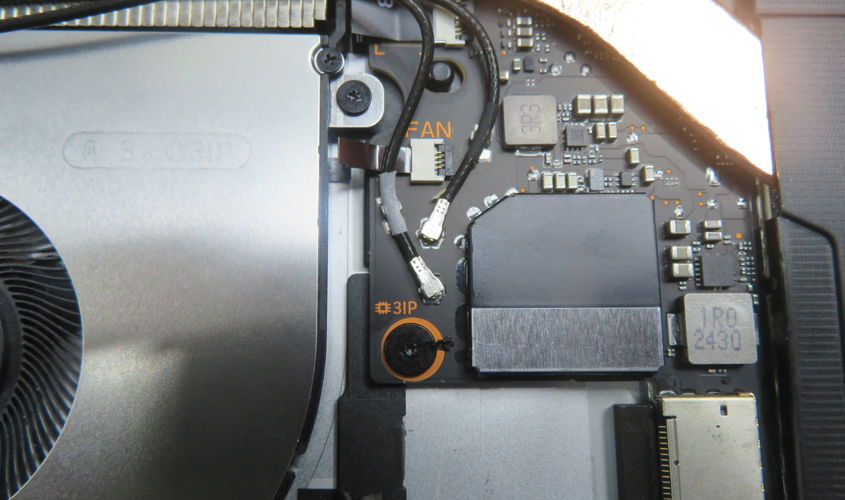

  5. Перенаправьте два кабеля антенны, но убедитесь, что кабель AB Cover Display находится слева от двух антенных кабелей, а не сверху.

    Палец, касающийся металлического объекта.

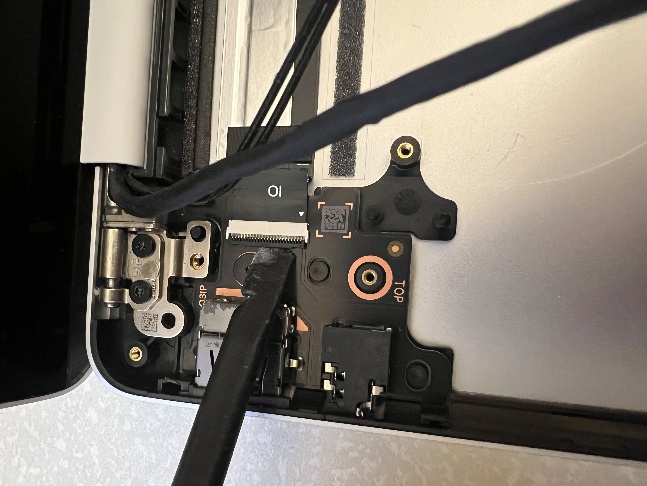

  6. Повторно подключите два кабеля антенны от дисплея AB Cover к соединителям на PCBA. Обязательно используйте пластиковый spudger и пластиковый пинцет, чтобы убедиться, что они полностью сидят в коньках на PCBA и подключены к сосудам на PCBA.

    Крупным планом платы.

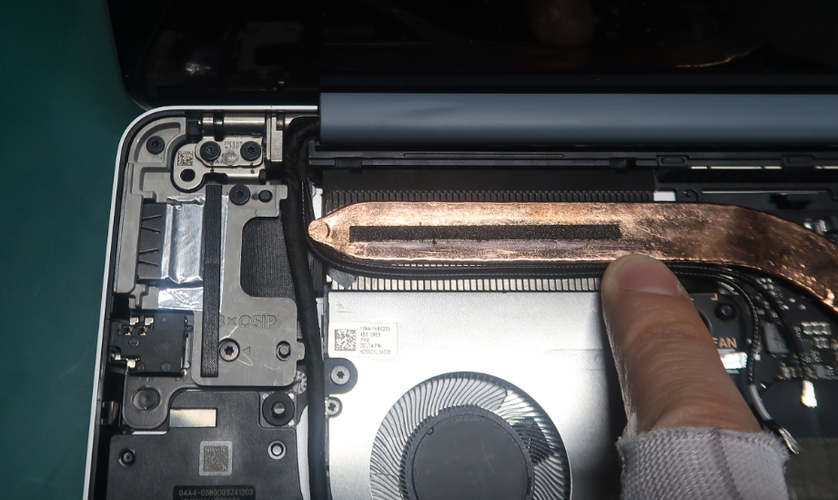

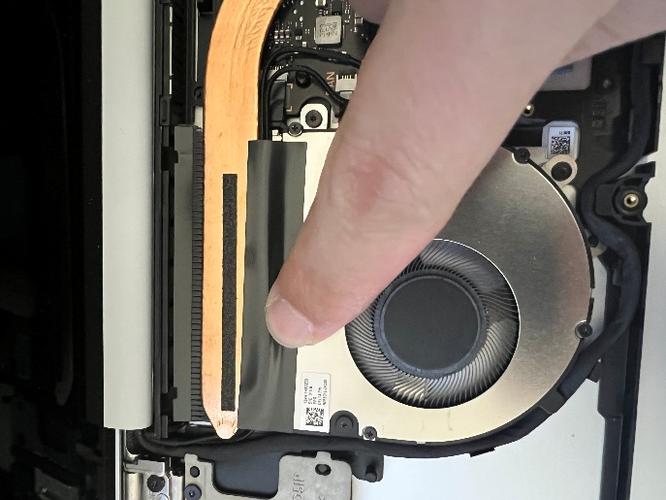

  7. Установите ленту, чтобы обеспечить маршрутизацию кабеля антенны и не забудьте крепко прижать ее в течение 30 секунд.

    Палец на устройстве.

  8. Следуйте инструкциям в разделе "Процедура – установка (SSD)"

  9. Следуйте инструкциям в разделе "Процедура – Установка (обложка C)"

  10. Следуйте инструкциям в разделе "Процедура – установка (ноги)"

Замена теплового модуля

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница
  • Антистатический ремешок запястья (сопротивление 1 МОм)
  • 5IP Torx Plus Отвертка
  • Пластиковые ESD Безопасные пинцет
  • Изопропиловый спирт (70 % IPA) и очищающие тампоны
  • Пластиковый ESD Safe Spudger
  • 3IP Torx Plus Отвертка
  • Новые пластиковые гитарные выборы

Основные компоненты

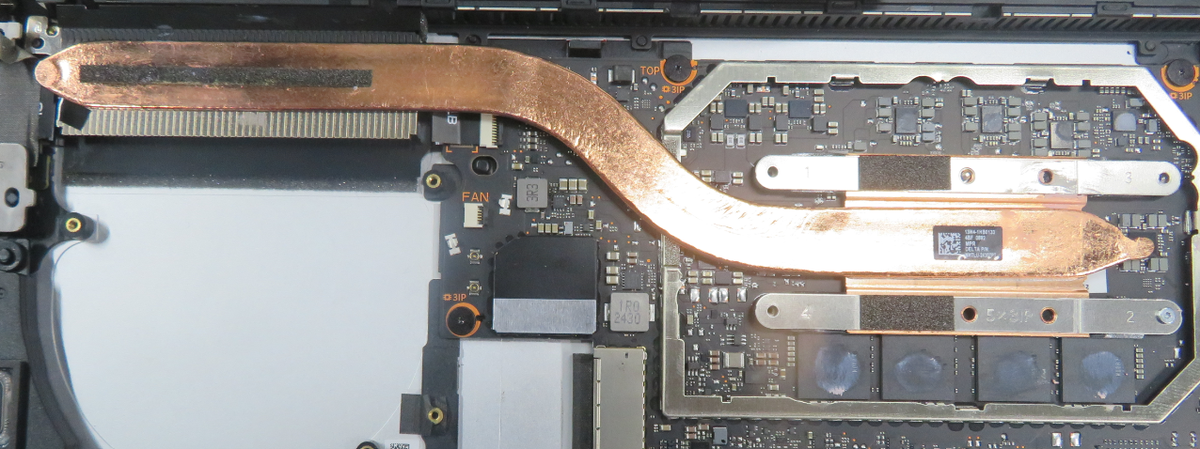

  • Подсембли теплового модуля

  • Экран теплового модуля

  • 6 винтов 3IP (для теплового модуля)

  • Лента вентилятора/термомодуля

  • 4 винта 3IP (для вентилятора)

  • 5 винтов 5IP (для крышки C)

  • 1 нижняя термальная колодка (для контейнера D)

  • 2 винта 5IP (для SSD)

  • 1 верхняя термальная подушка (для крышки C)

  • 1 лента (для SSD)

Процедура — удаление (тепловой модуль)

  1. Следуйте инструкциям в разделе "Процедура — удаление (вентилятор)"

  2. С пластиковой ESD безопасной prybar, твердо заглянуть на крышку щита из угла и по всему периметру, чтобы удалить его.

    Компьютер крупным планом.

  3. С пластиковым ESD безопасный пинцет, слегка отчистить назад ленту, покрывающую один из термомодулем винтов.

    Человек, исправляющий устройство.

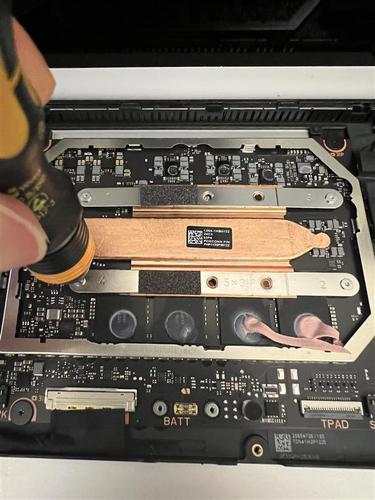

  4. Используйте отвертку Torx плюс 3IP, чтобы удалить пять винтов в обратном порядке (4, 3, 2, 1).

    Рука, держащая отвертку.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

  5. Пальцами, осторожно и медленно шевелите левую сторону теплового модуля от PCBA, чтобы удалить его.

    Крупный планом системной платы компьютера.

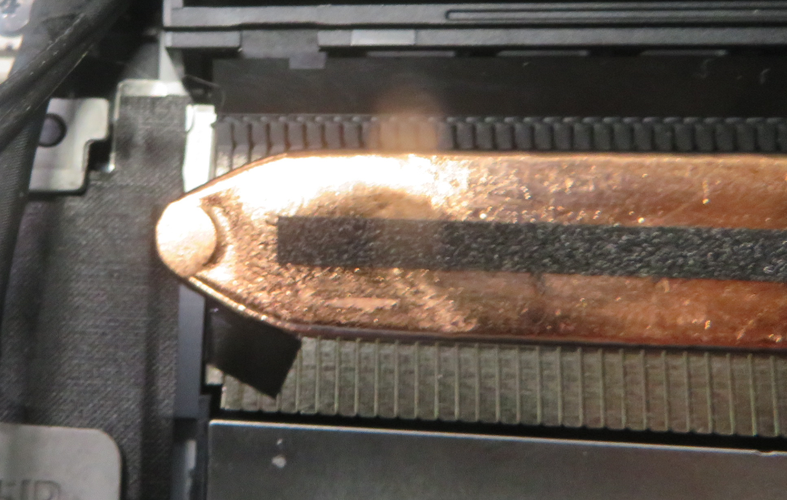

  6. Чтобы очистить любой клей, оставшийся на PCBA, используйте ватный тампон с изопропиловым спиртом (70% IPA).

    Крупным планом платы.

Процедура — установка (тепловой модуль)

  1. Осторожно установите тепловой модуль на PCBA и убедитесь, что отверстия в тепловом модуле соответствуют контактам на контейнере D и PCBA. Не забудьте отогнать все кабели, соединители и ленты.

    Крупным планом платы.

  2. Используйте отвертку 3IP Torx Plus, чтобы установить и слегка закрутить пять новых винтов в правильном порядке (1, 2, 3, 4). Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Устройство крупным планом.

  3. После того как все пять винтов плотно и сидят, закрутите их дополнительно ~1/8 поворота (~45 градусов), чтобы избежать зачистки нити.

  4. Используйте пластиковый spudger, чтобы лента на USB-A и аудиоразъеме покрывала верхний левый винт термомодуля.

    Крупным планом металлического объекта.

  5. Аккуратно установите щит поверх теплового модуля и используйте пластиковый spudger, чтобы убедиться, что внешняя рамка правильно собрана в PCBA.

    Крупным планом платы.

  6. Следуйте инструкциям в разделе "Процедура – установка (вентилятор)"

  7. Следуйте инструкциям в разделе "Процедура – установка (SSD)"

  8. Следуйте инструкциям в разделе "Процедура – Установка (обложка C)"

  9. Следуйте инструкциям в разделе "Процедура – установка (ноги)"

Замена USB-A и аудиоразъема

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница
  • Антистатический ремешок запястья (сопротивление 1 МОм)
  • 5IP Torx Plus Отвертка
  • Пластиковые ESD Безопасные пинцет
  • Изопропиловый спирт (70 % IPA) и очищающие тампоны
  • Пластиковый ESD Safe Spudger
  • 3IP Torx Plus Отвертка
  • Новые пластиковые гитарные выборы

Основные компоненты

  • USB-A и аудиоразъема subassembly

  • 2 винта 3IP (для USB-A и аудиоразъема дочерней доски)

  • 3 винта 5IP (для USB-A и аудиоразъема)

  • 2 винта 5IP (для USB-A и аудиоразъема кронштейн для петли)

  • 1 usb-A и аудиоразъемная лента

  • 1 USB-A и аудиоразъемная фольги

  • 1 USB-A и аудиоразъемная прокладка

  • 5 винтов 5IP (для крышки C)

  • 1 нижняя термальная колодка (для контейнера D)

  • 2 винта 5IP (для SSD)

  • 1 верхняя термальная подушка (для крышки C)

  • 1 лента (для SSD)

Процедура — удаление (USB-A и аудиоразъем)

  1. Следуйте инструкциям в разделе "Процедура — удаление (SSD)"

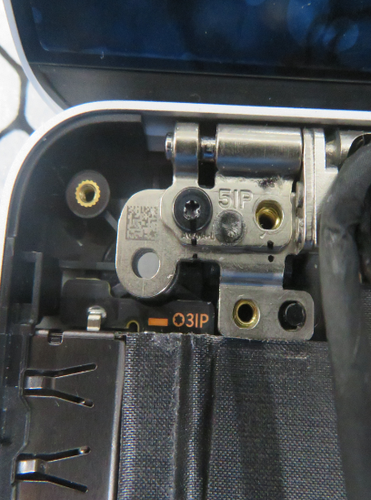

  2. С помощью отвертки 5IP Torx Plus снимите три винта, удерживая кронштейн USB-A и аудиоразъем, и удалите его пальцами. Вы должны использовать достаточную силу, чтобы преодолеть клей удерживая его.

    Машина с отверткой.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

  3. С помощью пластикового пинцета ESD снимите ленту поверх соединителя. Если дисплей AB Cover и тепловой модуль по-прежнему подключены, будьте осторожны, чтобы не зажимать ни один из кабелей.

    Устройство крупным планом.

  4. С пластиковой ESD безопасной prybar, разъедините пряжку, удерживая USB-A и аудиоразъем FPC.

    Устройство крупным планом.

  5. С пластиковым ESD безопасный prybar и пластиковый ESD-безопасный пинцет, отключите USB-A и аудиоразъем FPC.

    Человек с черным инструментом.

  6. С помощью отвертки 3IP Torx Plus удалите один винт 3IP, удерживающий USB-A и аудиоразъем.

    Устройство крупным планом.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

  7. С пальцами и пластиковой ESD безопасной prybar, вихри и поднять вверх на USB-A и аудиоразъемной доске, чтобы удалить его.

    Устройство крупным планом.

  8. С помощью пластиковой ESD безопасной prybar, снимите фольгу и прокладку на USB-A и аудиоразъем кронштейна.

  9. Используйте изопропиловый спирт (70 % IPA) и очищающие тампоны для очистки любого клея, оставшегося на скобке.

Процедура — установка (USB-A и аудиоразъем)

  1. Аккуратно поместите доску USB-A и аудиоразъема в контейнер D и убедитесь, что доска плоская, а отверстия полностью выровнены по расположению штифта.

    Устройство крупным планом.

  2. Используйте отвертку Torx Plus 3IP, чтобы закрутить один винт. После того как винт прижимается и сидит, только закрутите винты дополнительно ~1/8 поворота (~45 градусов), чтобы избежать зачистки нити. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

  3. Используйте пластиковый пинцет, чтобы выстраивать и устанавливать поглотитель USB-A и аудиоразъема к краю USB-разъема.

    Устройство крупным планом.

  4. Используйте пластиковый spudger, чтобы прочно прижать поглотитель вниз в течение 30 секунд.

  5. Соберите многоразовый разъем USB-A и Аудиоразъем и убедитесь, что отверстия на кронштейне выровнены по отверстиям винтов на дочерней доске. Не забудьте отогнать все кабели.

    Внутри устройства.

  6. Используйте отвертку Torx Plus 5IP, чтобы закрутить три винта. После того как винт прижимается и сидит, только закрутите винты дополнительно ~1/8 поворота (~45 градусов), чтобы избежать зачистки нити. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

  7. Используйте пластиковый пинцет, чтобы выстраивать и установить usb-A и аудиоразъемную фольгу к краю USB-разъема. Не закрывайте винты.

    Устройство крупным планом.

  8. Используйте пластиковый пинцет, чтобы выстраивать и устанавливать usb-A и аудиоразъемную прокладку к краю кронштейна. Не закрывайте винты.

  9. Следуйте инструкциям в разделе "Процедура – установка (SSD)"

  10. Следуйте инструкциям в разделе "Процедура – Установка (обложка C)"

  11. Следуйте инструкциям в разделе "Процедура – установка (ноги)"

Замена обложки AB (дисплея)

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница
  • Антистатический ремешок запястья (сопротивление 1 МОм)
  • 5IP Torx Plus Отвертка
  • Пластиковые ESD Безопасные пинцет
  • Изопропиловый спирт (70 % IPA) и очищающие тампоны
  • Пластиковый ESD Safe Spudger
  • 0,25 мм толстый датчик датчика
  • 0,3 мм толстый датчик датчика
  • 0,05 мм датчик толстых датчиков
  • Новые пластиковые гитарные выборы

Основные компоненты

  • 1 Обложка AB (дисплей) Subassembly

  • 1 верхняя лента соединителя дисплея

  • 1 Верхняя пена соединителя дисплея

  • 5 винтов 5IP (для ab cover петли)

  • 3 винта 5IP (для USB-A и аудиоразъема)

  • 2 винта 5IP (для USB-A и аудиоразъема кронштейн для петли)

  • 1 USB-A и аудиоразъемная фольги

  • 1 USB-A и аудиоразъемная прокладка

  • 2 винта 5IP (для дочки USB-C)

  • 3 винта 5IP (для кронштейна USB-C)

  • 1 лента USB-C

  • 1 лента вентилятора/термомодуля

  • 5 винтов 5IP (для крышки C)

  • 1 нижняя термальная колодка (для контейнера D)

  • 2 винта 5IP (для SSD)

  • 1 верхняя термальная подушка (для крышки C)

  • 1 лента (для SSD)

Процедура — удаление (обложка AB)

  1. Скачайте последнюю версию SDT (средство диагностики поверхности) и следуйте инструкциям по восстановлению сенсорного дисплея перед установкой.

  2. Следуйте инструкциям в разделе "Процедура — удаление (SSD)"

  3. С помощью отвертки 5IP Torx Plus снимите три винта, удерживая кронштейн USB-A и аудиоразъем, и удалите его пальцами. Вы должны использовать достаточную силу, чтобы преодолеть клей удерживая его.

    Машина с отверткой.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

  4. С помощью пластиковых ESD безопасных пинцетов, тщательно удалите проводяя ленту поверх разъемов USB-C.

    Рука, держащая пинцет к мобильному телефону.

  5. Используйте изопропиловый спирт (70 % IPA) и очищающие тампоны для очистки любого клея, оставшегося на скобке.

  6. С помощью отвертки 5IP Torx Plus удалите три винта 5IP, удерживая кронштейн USB-C, и снимите скобку. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Рука, держащая отвертку.

  7. Используя пластиковые ESD безопасные пинцеты и пальцы, удалите ленту поверх вентилятора.

    Компьютерный вентилятор с вентилятором в нем.

  8. Используйте изопропиловый спирт (70 % IPA) и очищающие палочки для очистки любого клея, оставшегося на вентиляторе.

  9. С помощью пластиковой ESD безопасной prybar, отключите два кабеля антенны от PCBA.

    Компьютер крупным планом.

  10. С помощью пластиковой безопасной prybar ESD, разъедините нижнюю пряжку разъема дисплея на PCBA и осторожно отсоедините кабель пальцами.

    Размежет нижнюю пряжку соединителя дисплея на PCBA.

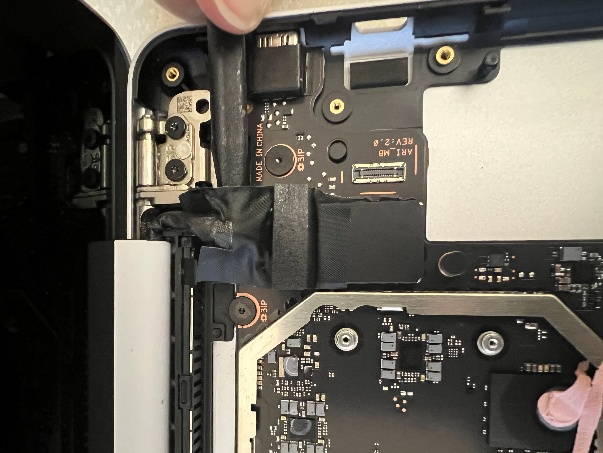

  11. С пластиковой ESD безопасной prybar, осторожно поднимите верхний кабель дисплея вверх и используйте пальцы, чтобы удалить ленту.

    Компьютер крупным планом.

    Удаление ленты из верхнего кабеля дисплея.

  12. Используйте изопропиловый спирт (70% IPA) и очищающие тампоны для очистки любого клея, оставшегося от снятой ленты.

  13. С помощью пластиковой ESD безопасной prybar, разъедините верхний дисплей соединитель пряжки на PCBA и осторожно отсоедините кабель пальцами.

    Крупный планом системной платы компьютера.

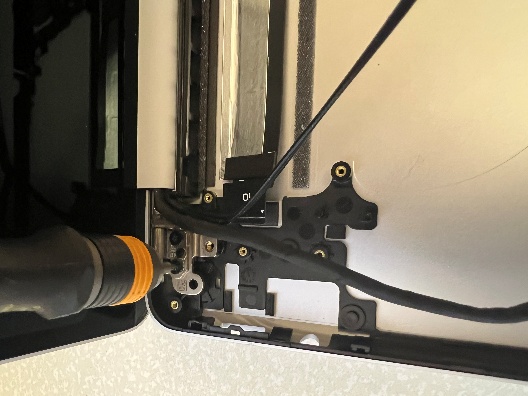

  14. Настройте крышку дисплея примерно на 90 градусов и используйте 5IP Torx Плюс Отвертка, чтобы удалить четыре винта 5IP на двух петлях. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Компьютер крупным планом.

  15. Используя обе руки, осторожно пошевелите и удалите дисплей обложки AB из контейнера D.

Процедура — установка (обложка AB)

  1. Аккуратно выровняйте крышку AB к контейнеру D и убедитесь, что булавки на контейнере D выровнены по отверстиям на петлях.

    Устройство крупным планом. Устройство крупным планом.

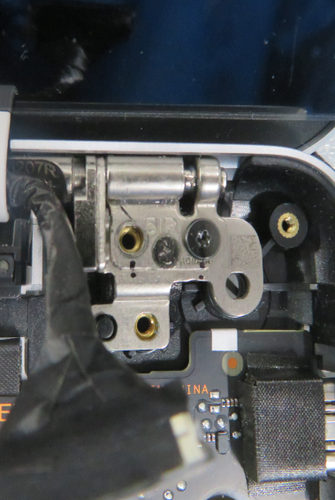

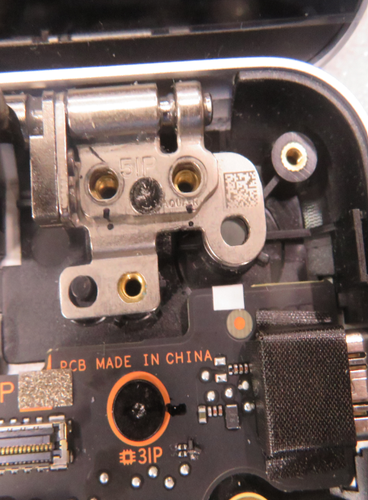

  2. Используйте 5IP Torx Плюс Отвертка, чтобы легко установить один винт на петлю. Не забудьте держать дисплей AB Cover одной рукой, чтобы устройство не упало. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Компьютер крупным планом.

    Выравнивание крышки AB с контейнером D.

    Удерживая дисплей AB Cover одной рукой при установке винтов.

  3. Закройте дисплей AB Cover, но будьте осторожны, чтобы не зажимать ни на какие провода. Настройте положение дисплея AB Cover, пока винты по-прежнему не полностью сидят, чтобы убедиться, что шаг отображения крышки AB к контейнеру D находится в пределах 0,25 мм и 0,3 мм с обеих сторон (датчик датчика), а зазор дисплея крышки AB для контейнера D находится в пределах 0,05 мм и 0,25 мм с обеих сторон, прежде чем перейти к следующему шагу.

  4. Откройте экран AB Cover на <90 градусов, чтобы устройство не упало. Используйте отвертку Torx Plus 5IP, чтобы установить оставшийся винт на каждом петле. Закрутите все четыре винта петли, пока они не будут плотно и сидят, а затем только закрутите винты дополнительно ~1/4 поворота (~90 градусов), чтобы избежать зачистки нити. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

  5. Выполните действия "Процедура – Установка (USB-A и аудиоразъем)" Шаги 1–8

  6. Перенаправьте два кабеля антенны, но убедитесь, что кабель AB Cover Display находится слева от двух кабелей антенны, а не сверху.

    Палец, касающийся металлического объекта.

  7. Повторно подключите два кабеля антенны от дисплея AB Cover к соединителям на PCBA. Обязательно используйте пластиковый spudger, чтобы убедиться, что они полностью сидят и подключены.

    Крупным планом платы.

  8. Установите ленту, чтобы обеспечить маршрутизацию кабеля антенны и не забудьте крепко прижать ее в течение 30 секунд.

    Палец на устройстве.

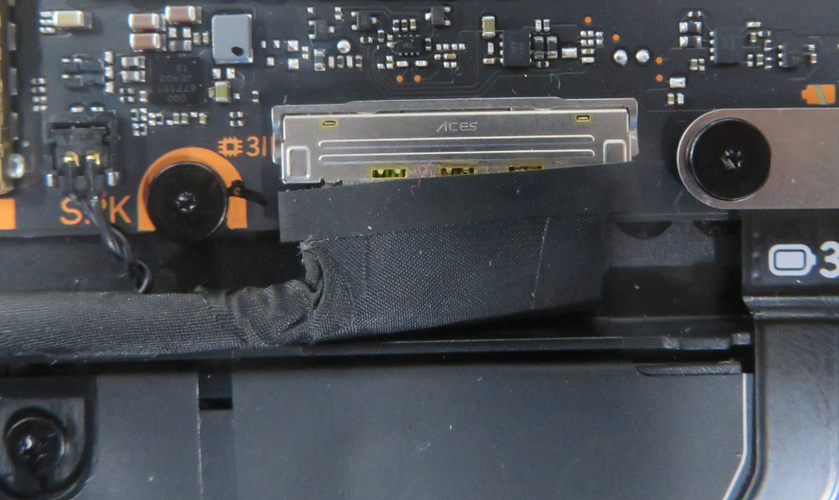

  9. Осторожно установите верхний кабель AB Cover Display к разъему на PCBA и используйте пластиковый spudger, чтобы убедиться, что пряжка закрыта.

    Крупным планом компьютерной микросхемы.

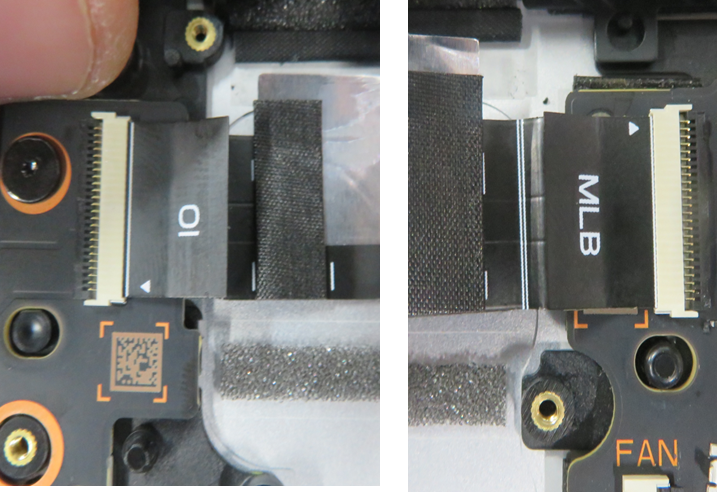

  10. Используйте пластиковый пинцет, чтобы выровнять ленту соединителя дисплея к краю экрана термомодуля и пластиковой петли на контейнере D.

  11. Используйте пластиковый spudger, чтобы надежно закрепить ленту соединителя дисплея в зазор и складку.

  12. Нажмите ленту соединителя дисплея в течение 30 секунд в расположении, показанном на следующем рисунке.

    Пальцем, указывающим на черный фрагмент электронного оборудования.

  13. Используйте пластиковый spudger, чтобы надежно закрепить ленту соединителя дисплея в зазор и складку с термомодулем щита.

    Черное устройство крупным планом.

  14. Используйте пластиковый spudger, чтобы надежно закрепить ленту разъема дисплея в зазор и складку с разъемом USB-C на PCBA.

    Защита ленты соединителя дисплея в зазоре и складка с помощью разъема USB-C на PCBA.

  15. Нажмите ленту соединителя дисплея в течение 30 секунд в расположении, показанном на следующем рисунке.

    Палец на черном устройстве.

  16. Используйте пластиковый spudger, чтобы надежно закрепить ленту соединителя дисплея в зазор и складку с помощью ab Cover Display петли.

    Закрепите ленту соединителя дисплея в зазоре и защелок с помощью петли дисплея обложки AB.

  17. Выполните шаги 4–7 по процедуре установки (USB-C)

  18. Используйте пластиковый пинцет, чтобы установить пену разъема дисплея, выровненную с кронштейном USB-C, как показано на следующем рисунке.

    Установка пены соединителя дисплея, выровненной с помощью кронштейна USB-C.

  19. Аккуратно перенаправляйте левый кабель дисплея через коньки на контейнере D и соедините его с нижней емкостью на PCBA. Убедитесь, что он правильно перенаправлен, как показано на следующем рисунке.

    Компьютер крупным планом. Маршрутизация слева отображает кабель через коньки на контейнере D.

  20. Используйте пластиковый spudger, чтобы убедиться, что пряжка на разъеме дисплея закрыта.

    Черное устройство с черным инструментом.

  21. Следуйте инструкциям в разделе "Процедура – установка (SSD)"

  22. Следуйте инструкциям в разделе "Процедура – Установка (обложка C)"

  23. Следуйте инструкциям в разделе "Процедура – установка (ноги)"

  24. Скачайте последнюю версию SDT (средство диагностики поверхности) и следуйте инструкциям по ремонту сенсорного дисплея (проверка) и сенсорному отображению (калибровке) после установки.

Замена PCBA

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница
  • Антистатический ремешок запястья (сопротивление 1 МОм)
  • 5IP Torx Plus Отвертка
  • Пластиковые ESD Безопасные пинцет
  • Изопропиловый спирт (70 % IPA) и очищающие тампоны
  • Пластиковый ESD Safe Spudger
  • 3IP Torx Plus Отвертка
  • Новые пластиковые гитарные выборы

Основные компоненты

  • 1 подсембли PCBA

  • 8 винтов 3IP (для PCBA)

  • 3 винта 3IP (для батареи)

  • 1 верхняя лента соединителя дисплея

  • 1 верхняя лента кабеля дисплея

  • 1 Верхняя пена соединителя дисплея

  • 5 винтов 5IP (для ab cover петли)

  • 3 винта 5IP (для USB-A и аудиоразъема)

  • 2 винта 5IP (для USB-A и аудиоразъема кронштейн для петли)

  • 1 USB-A и аудиоразъемная фольги

  • 1 USB-A и аудиоразъемная прокладка

  • 2 винта 5IP (для дочки USB-C)

  • 3 винта 5IP (для кронштейна USB-C)

  • 1 лента USB-C

  • 1 лента вентилятора/термомодуля

  • 5 винтов 5IP (для крышки C)

  • 1 нижняя термальная колодка (для контейнера D)

  • 2 винта 5IP (для SSD)

  • 1 верхняя термальная подушка (для крышки C)

  • 1 лента (для SSD)

Процедура — удаление (PCBA)

  1. Следуйте инструкциям в разделе "Процедура – удаление (тепловой модуль)"

  2. Используйте изопропиловый спирт (70 % IPA) и очищающие тампоны и пластиковый ESD безопасный прибар для очистки любого клея, оставшегося на тепловом модуле.

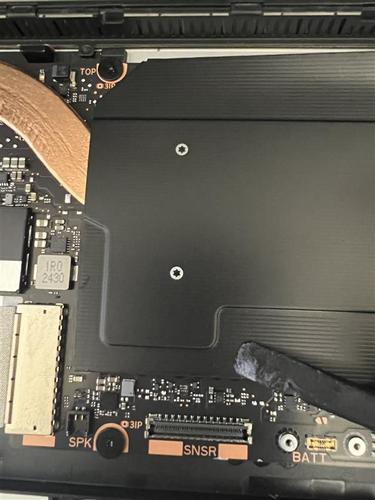

  3. Используйте отвертку 3IP Torx Plus, чтобы снять два винта, удерживая соединитель батареи. Будьте осторожны, так как вы находитесь рядом с батареей. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, следите и подсчитайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Компьютер крупным планом.

  4. С помощью пластикового безопасного prybar ESD аккуратно отключите разъем батареи от PCBA.

    Устройство крупным планом.

  5. С помощью пластиковых ESD безопасных пинцетов, тщательно удалите проводяя ленту поверх разъемов USB-C.

    Рука, держащая пинцет к мобильному телефону.

  6. Используйте изопропиловый спирт (70 % IPA) и очищающие тампоны для очистки любого клея, оставшегося на скобке.

  7. С помощью отвертки 5IP Torx Plus удалите три винта 5IP, удерживая кронштейн USB-C, и снимите скобку.

    Рука, держащая отвертку.

    Важно.

    Чтобы избежать любого шанса на зачистку винта, не забудьте крепко прижать вниз с помощью отвертки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

  8. С помощью пластиковой ESD безопасной prybar, отключите USB-C FPC от PCBA.

    Рука, держащая отвертку.

  9. Пальцами и пластиковыми ESD безопасными пинцетами, аккуратно отсоедините правильный соединитель динамиков от PCBA и удалите нужный динамик.

    Внутренняя часть компьютера.

  10. Пальцами и пластиковыми ESD безопасными пинцетами, аккуратно отсоедините левый разъем динамиков от PCBA.

    Компьютер крупным планом.

  11. С помощью пластиковой безопасной prybar ESD, разъедините нижнюю пряжку разъема дисплея на PCBA и осторожно отсоедините кабель пальцами.

    Рука, держащая черную ручку.

  12. С пластиковой ESD безопасной prybar, аккуратно поднимите верхний кабель дисплея Удаление ленты с верхнего кабеля дисплея.

  13. С помощью пластиковой ESD безопасной prybar, разъедините верхний дисплей соединитель пряжки на PCBA и осторожно отсоедините кабель пальцами.

    Крупный планом системной платы компьютера.

  14. Используйте изопропиловый спирт (70% IPA) и чистящие тампоны и пластиковый ESD безопасный prybar для очистки любого клея, оставшегося на верхнем кабеле дисплея.

  15. С помощью пластиковой безопасной prybar ESD разъедините usb-A и аудиоразъем пряжки на PCBA и отключите FPC.

    Рука, держащая черную ручку.

  16. С помощью отвертки 3IP Torx Plus удалите семь винтов 3IP на PCBA, удерживая его в контейнере D. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, подсчитайте и отслеживайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Рука, держащая отвертку.

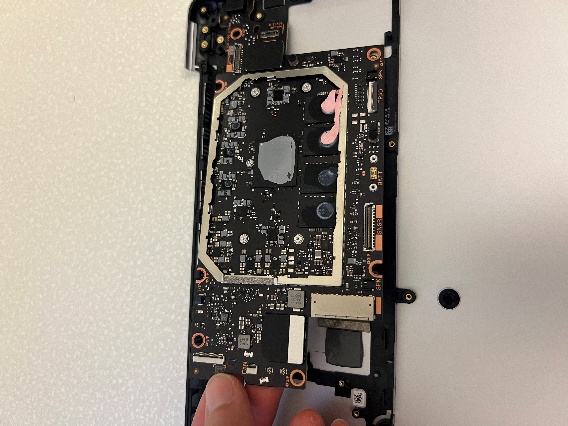

  17. Используя пальцы, осторожно поднимите PCBA с левой стороны, чтобы удалить его из контейнера D.

    Рука, держащая плату.

Процедура — установка (PCBA)

  1. Аккуратно поместите PCBA в контейнер D, будьте осторожны, чтобы не поцарапать его на повторно используемых соединителях.

  2. Используйте отвертку Torx Plus 3IP, чтобы слегка закрутить семь винтов. Обязательно нажимайте на отвертку, чтобы избежать любого шанса для винтовой зачистки. Кроме того, следите и подсчитайте количество снятых винтов, чтобы убедиться, что в области нет дополнительных винтов.

    Рука, держащая отвертку.

  3. Используйте датчик датчика или суппорты, чтобы обеспечить зазор между емкостью SSD на pcBA и пеной заземления на контейнере D в диапазоне от 0,6 мм до 1,1 мм. Если это не так, ослабить семь винтов, чтобы сместить PCBA в любом направлении, необходимое, чтобы убедиться, что зазор находится в этих пределах, прежде чем переходить к следующему шагу.

  4. Закрутите винты до тех пор, пока они не зажаты и сидят, а затем только закрутите винты дополнительно ~1/8 поворота (~45 градусов), чтобы избежать зачистки нити.

  5. Следуйте инструкциям в разделе "Процедура – установка (тепловой модуль)"

  6. Следуйте инструкциям в разделе "Процедура – установка (обложка AB)"

  7. Следуйте инструкциям в разделе "Процедура – установка (USB-C)"

  8. Повторно подключите все исходные FPC и соединители к PCBA. Однако замена необходима, если есть какие-либо видимые повреждения.

  9. Следуйте инструкциям в разделе "Процедура – установка (SSD)"

  10. Следуйте инструкциям в разделе "Процедура – Установка (обложка C)"

  11. Следуйте инструкциям в разделе "Процедура – установка (ноги)"

  12. Скачайте последнюю версию SDT (средство диагностики поверхности) и следуйте инструкциям по ремонту сенсорного дисплея (проверка) и сенсорному дисплею (калибровка), ремонту батареи (проверка) и ремонту сенсорной панели (проверка).

Замена контейнера D

Предварительные требования

Важно.

Обязательно следуйте всем специальным (полужирным) заметкам с осторожностью в каждом разделе процесса.

Важно.

Эта замена не включает исходный серийный номер устройства. Для поддержки Майкрософт в будущем напишите исходный серийный номер на метку, предоставляемую корпорацией Майкрософт, и прикрепите его к внешней части устройства или непосредственно к предоставленной части. Этикетка, включенная в упаковку части, имеет место, выделенное для исходного серийного номера и идентификатора продукта части.

Обязательные инструменты

  • Мягкий ESD-Safe коврик или столешница
  • Антистатический ремешок запястья (сопротивление 1 МОм)
  • 5IP Torx Plus Отвертка
  • Пластиковые ESD Безопасные пинцет
  • Изопропиловый спирт (70 % IPA) и очищающие тампоны
  • Пластиковый ESD Safe Spudger
  • 0,25 мм толстый датчик датчика
  • 0,3 мм толстый датчик датчика
  • 0,05 мм датчик толстых датчиков
  • Новые пластиковые гитарные выборы

Основные компоненты

  • Подсембли контейнера 1 D
  • 1 USB-A и аудиоразъем FPC фольги
  • 1 USB-A и аудиоразъем FPC Пена
  • 1 верхняя лента соединителя дисплея
  • 1 Верхняя пена соединителя дисплея
  • 1 верхняя лента кабеля дисплея
  • 8 винтов 3IP (для PCBA)
  • 3 винта 3IP (для батареи)
  • 5 винтов 5IP (для ab cover петли)
  • 3 винта 5IP (для USB-A и аудиоразъема)
  • 2 винта 5IP (для USB-A и аудиоразъема кронштейн для петли)
  • 2 винта 3IP (для USB-A и аудиоразъема дочерней доски)
  • 1 usb-A и аудиоразъемная лента
  • 1 USB-A и аудиоразъемная фольги
  • 1 USB-A и аудиоразъемная прокладка
  • 2 винта 3IP (для дочки USB-C)
  • 3 винта 5IP (для кронштейна USB-C)
  • 2 винта 5IP (для кронштейна USB-C на петле)
  • 1 Экран теплового модуля
  • 1 панель ЦП/термомодуля
  • 6 винтов 3IP (для теплового модуля)
  • 4 винта 3IP (для вентилятора)
  • 1 лента USB-C
  • 1 лента вентилятора/термомодуля
  • 5 винтов 5IP (для крышки C)
  • 2 винта 5IP (для SSD)
  • 1 верхняя термальная подушка (для крышки C)
  • 1 лента (для SSD)

Процедура — удаление (контейнер D)

  1. Следуйте инструкциям в разделе "Процедура — удаление (PCBA)"

  2. Пальцами аккуратно очистите и удалите USB-A и аудиоразъем FPC из контейнера D.

    Рука, держащая металлическую полосу.

  3. Аккуратно очистите и удалите алюминиевую фольгу и пены поверх USB-A и Аудиоразъем FPC.

  4. Используйте изопропиловый спирт (70 % IPA) и очищающие тампоны для очистки любого клея, оставшегося на USB-A и аудиоразъеме FPC.

Процедура — установка (контейнер D)

  1. Выполните действия "Процедура – установка (PCBA)", шаги 1–4

  2. Выполните действия "Процедура – Установка (USB-A и аудиоразъем)", шаги 1 и 2

  3. Повторное применение USB-A и аудиоразъема FPC, выравнивание и применение новой алюминиевой фольги и пены, как показано на следующем рисунке.

    Металлическая полоса на поверхности сетки.

    Применение новой алюминиевой фольги и пены на USB-A и аудиоразъем FPC.

  4. Перед нажатием и установкой usb-A и аудиоразъема FPC на контейнер D подключите концы FPC к соединителю дочерней платы USB-A и аудиоразъема и разъему PCBA.

  5. Используйте пластиковый spudger, чтобы нажать пряжку на обоих соединителях, закрытых.

    Нажатие пряжки на обоих соединителях, закрытых для USB-A и аудиоразъема FPC.

  6. Установите usb-A и аудиоразъем FPC subassembly в контейнер D и не забудьте твердо прижать фольгу вниз в течение 30 секунд каждый.

    Крупным планом металлического объекта.

  7. Используйте пластиковый пинцет, чтобы удалить подкладку на тепловой панели SSD.

    Устройство крупным планом.

  8. Выполните остальные действия в разделе "Процедура — установка (USB-A и аудиоразъем)".

  9. Выполните остальные действия в разделе "Процедура — установка (PCBA)"

  10. Следуйте инструкциям в разделе "Процедура – установка (USB-C)"

  11. Следуйте инструкциям в разделе "Процедура – установка (обложка AB)"

  12. Следуйте инструкциям в разделе "Процедура – установка (тепловой модуль)"

  13. Следуйте инструкциям в разделе "Процедура – установка (вентилятор)"

  14. Следуйте инструкциям в разделе "Процедура – Установка (динамик)"

  15. Следуйте инструкциям в разделе "Процедура – Установка (батарея)"

  16. Следуйте инструкциям в разделе "Процедура – установка (SSD)"

  17. Следуйте инструкциям в разделе "Процедура – Установка (обложка C)"

  18. Следуйте инструкциям в разделе "Процедура – установка (ноги)"
