Автономное заполнение с использованием собственного диска (с использованием службы импорта/эскпорта Azure)

Статья
05/22/2024

Важно!

Поддержка этой версии Data Protection Manager (DPM) завершена. Рекомендуется выполнить обновление до DPM 2022.

System Center Data Protection Manager интегрируется с Azure Backup и использует несколько встроенных средств повышения эффективности, которые экономят расходы на сеть и хранение во время первоначального полного резервного копирования данных в Azure. Первоначальные полные резервные копии обычно передают большие объемы данных и требуют большей пропускной способности сети по сравнению с последующими резервными копиями, которые передают только изменения или добавления. Azure Backup сжимает исходные резервные копии. В процессе автономного заполнения Azure Backup может использовать диски для отправки сжатых исходных данных архивации в Azure в автономном режиме.

Процесс автономного заполнения Azure Backup тесно интегрирован со Службой импорта и экспорта Azure, которая позволяет передавать данные в Azure с помощью дисков. Если у вас есть терабайты (ТБ) исходных данных резервного копирования, которые необходимо передать по сети с высокой задержкой и низкой пропускной способностью, можно использовать автономный рабочий процесс заполнения для отправки исходной резервной копии на одном или нескольких жестких дисках в центр обработки данных Azure. В этой статье представлен обзор и подробно описаны действия по завершению этого рабочего процесса для System Center DPM.

Примечание

Процесс автономного резервного копирования для агента Службы восстановления Microsoft Azure (MARS) отличается от System Center DPM. Сведения об использовании автономного резервного копирования с агентом MARS см. в этой статье. Автономная архивация не поддерживается для создания резервных копий состояния системы с помощью агента Azure Backup.

Обзор

Благодаря возможности автономного заполнения Azure Backup и импорта и экспорта Azure можно легко отправлять данные в автономном режиме в Azure с помощью дисков. Процесс автономной архивации состоит из следующих шагов.

Данные архивации, не передаются по сети, а записываются в расположение промежуточного хранения
Данные в расположении промежуточного хранения затем записываются на один или несколько дисков SATA с помощью служебной программы AzureOfflineBackupDiskPrep
Задание импорта Azure автоматически создается служебной программой
Затем, диски SATA отправляются в ближайший центр обработки данных Azure
После завершения отправки данных резервного копирования в Azure Azure Backup копирует данные резервного копирования в хранилище резервных копий, а добавочные резервные копии планируются.

Предварительные условия

Перед запуском рабочего процесса автономного резервного копирования убедитесь, что соблюдены следующие предварительные условия.

Создано хранилище Служб восстановления. Чтобы создать его, ознакомьтесь с действиями, описанными в этой статье.
Убедитесь, что на SC DPM установлена только последняя версия агента Служб восстановления Microsoft Azure, которая зарегистрирована в хранилище Служб восстановления.
Накопительный пакет обновления 1 устанавливается на SC DPM 2019.

Примечание

В DPM 2019 UR1 и более поздних версий автономное заполнение проходит проверку подлинности с помощью Microsoft Entra ID.
На компьютере с агентом Azure Backup убедитесь, что установлен Microsoft Edge или Интернет-Обозреватель 11 и включен JavaScript.
Создайте учетную запись хранения Azure в той же подписке, что и хранилище Служб восстановления.
Убедитесь, что у вас есть необходимые разрешения для создания приложения Microsoft Entra ID. Рабочий процесс автономного резервного копирования создает приложение Microsoft Entra ID в подписке, связанной с учетной записью хранения Azure. Цель приложения — предоставить Azure Backup безопасный и ограниченный доступ к службе импорта Azure, необходимой для рабочего процесса автономного резервного копирования.

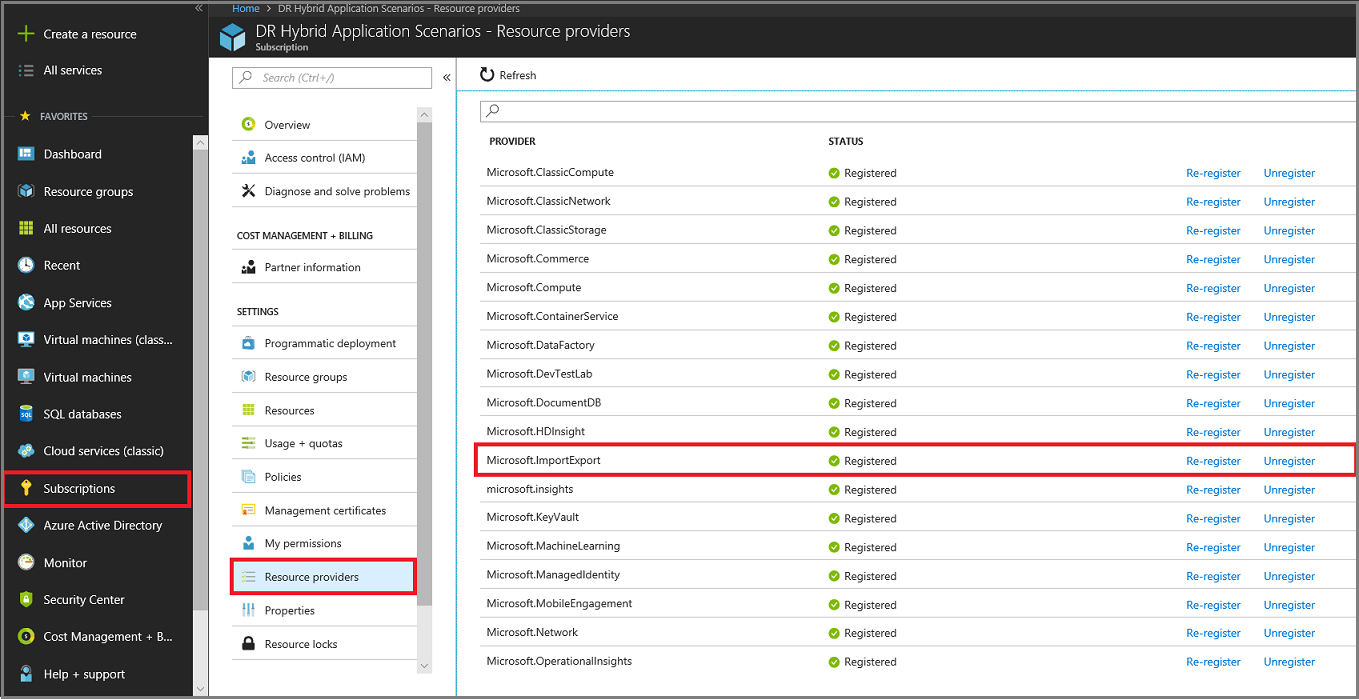

Зарегистрируйте поставщика ресурсов Microsoft.ImportExport в подписке, содержащей учетную запись службы хранилища Azure. Выполните приведенные ниже действия, чтобы зарегистрировать поставщика ресурсов.
1. В главном меню выберите пункт Подписки.
2. Если у вас есть несколько подписок, выберите ту, которая используется для автономного резервного копирования. Если вы используете только одну подписку, появится ваша подписка.
3. В меню подписки выберите Поставщики ресурсов, чтобы просмотреть список поставщиков.
4. В списке поставщиков прокрутите вниз до microsoft.ImportExport. Если параметр Status имеет значение NotRegistered, нажмите Зарегистрировать.
Создается расположение промежуточного хранения, которое может быть общей сетевой папкой или любым дополнительным диском на компьютере (внутренним или внешним) с достаточным местом на диске для хранения исходной копии. Например, если вы пытаетесь создать резервную копию файлового сервера размером 500 ГБ, убедитесь, что промежуточная область не менее 500 ГБ. (В результате сжатия используется меньшее количество.)
Что касается дисков, которые будут отправляться в Azure, убедитесь, что используются только 2,5-дюймовые ssd или 2,5- или 3,5-дюймовые внутренние жесткие диски SATA II/III. Можно использовать жесткие диски размером до 10 ТБ. См. раздел Supported hardware (Поддерживаемое оборудование), чтобы узнать, какой последний набор дисков поддерживает эта служба.
Диски SATA должны быть подключены к компьютеру (так называемому компьютеру копирования), с которого выполняется копирование данных архивации из расположения промежуточного хранения на диски SATA. Убедитесь, что на компьютере копирования включен BitLocker

Рабочий процесс

Сведения в этом разделе помогут вам выполнить рабочий процесс автономного резервного копирования, чтобы данные могли быть доставлены в центр обработки данных Azure и отправлены в службу хранилища Azure. Если у вас есть вопросы о службе импорта или любом аспекте процесса, см. статью Обзорная документация по службе импорта , упоминаемая ранее.

Инициирование автономного резервного копирования

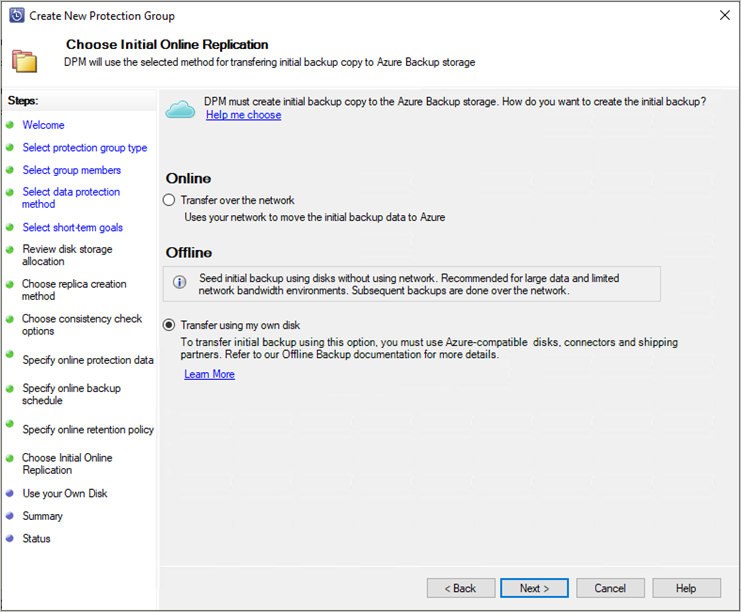

При создании новой группы защиты с сетевой защитой или добавлении сетевой защиты в существующую группу защиты отображается следующий экран. Чтобы выбрать метод начальной репликации в сети, нажмите Передать с использованием собственного диска и выберите Далее.

Примечание

При использовании накопительного пакета обновления 1 DPM 2019 консоль может зависнуть при выборе пункта Добавить защиту в сети для существующей группы защиты. Чтобы устранить эту проблему, примените исправление, как описано в статье базы знаний.

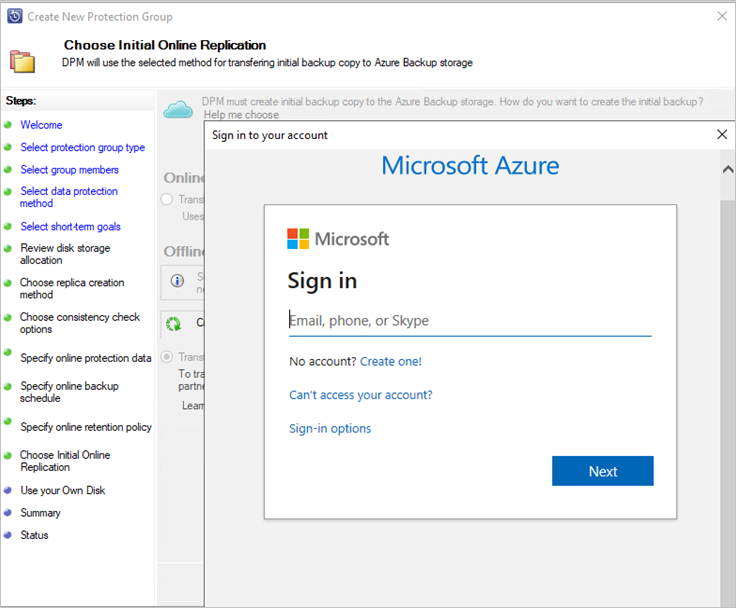

Откроется страница входа в Azure. Войдите с помощью учетной записи пользователя Azure, которая имеет разрешение роли Владелец в подписке Azure.

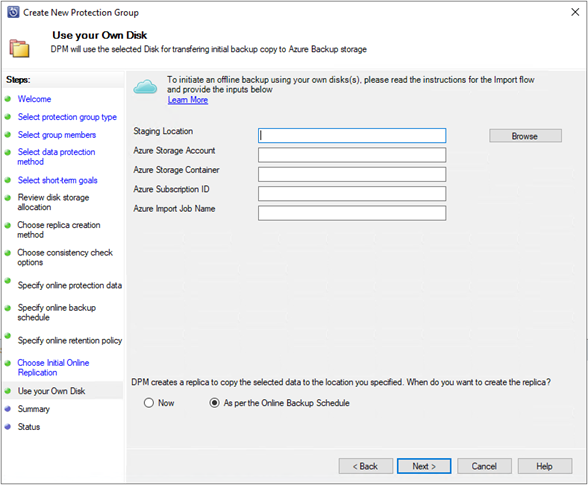

Предоставьте входные данные на странице Use your Own Disk (Использование собственного диска).

Описание входных данных выглядит следующим образом.
- Расположение промежуточного хранения: место временного хранения, в которое записывается исходная резервная копия. Расположение промежуточного хранения может находиться в общей сетевой папке или на локальном компьютере. Если компьютер копирования и исходный компьютер отличаются, рекомендуется указать полный сетевой путь к расположению промежуточного хранения.
- Учетная запись хранения Azure — имя учетной записи хранения в подписке Azure, связанной с файлом параметров публикации Azure.
- Контейнер службы хранилища Azure — имя хранилища BLOB-объектов в учетной записи хранения Azure, куда импортируются данные резервных копий.
- Идентификатор подписки Azure — идентификатор подписки Azure, из которой вы скачали файл параметров публикации Azure.
- Имя задания импорта Azure: уникальное имя, по которому служба импорта Azure и Azure Backup отслеживают передачу отправленных на дисках данных в Azure.

  Сохраните промежуточное расположение и имя задания импорта Azure , которые вы указали, так как это необходимо для подготовки дисков.

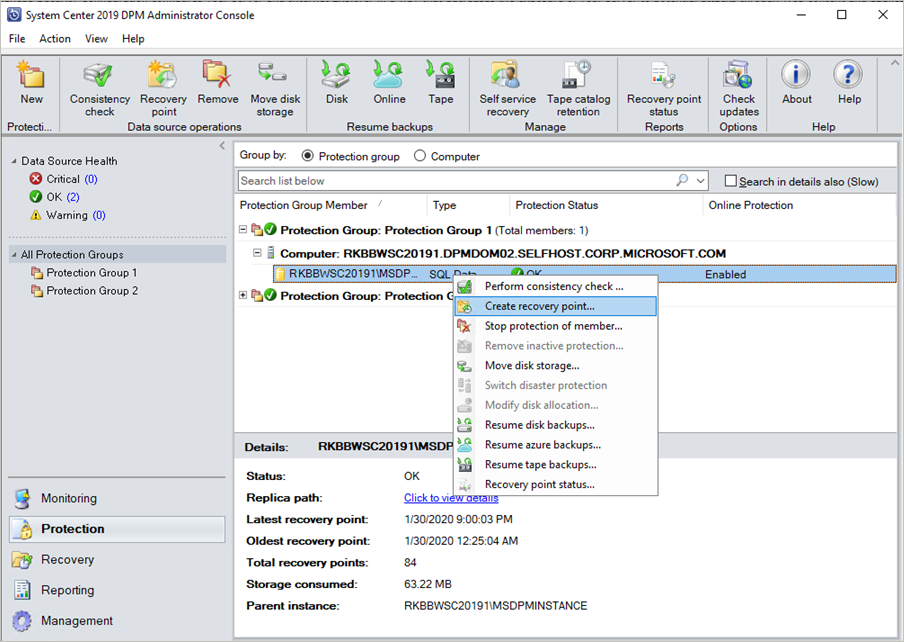

Завершите рабочий процесс, чтобы создать или обновить защиту. Чтобы запустить автономную резервную копию, щелкните правой кнопкой мыши группу защиты и выберите Create точку восстановления. Затем выберите параметр Оперативная защита.

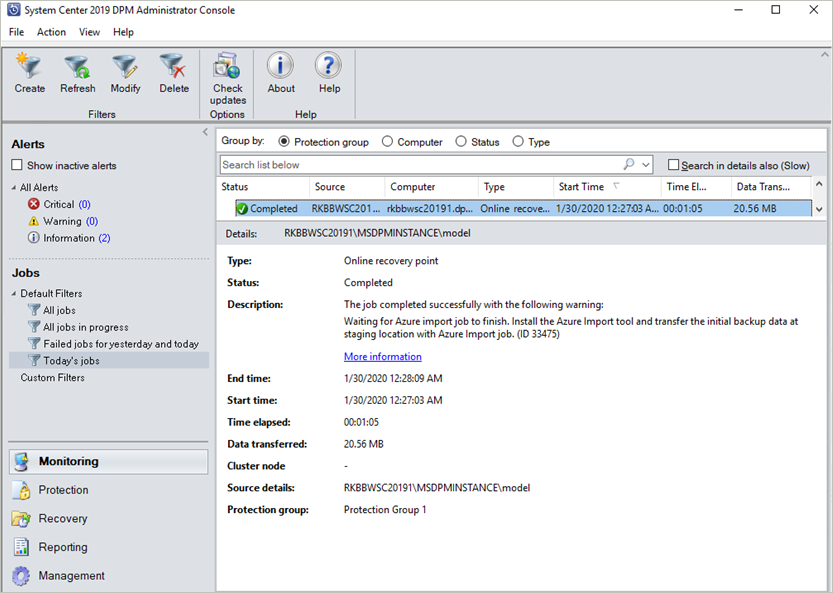

Отслеживайте задание "Создание реплики в сети" на панели "Мониторинг". Задание должно успешно завершиться с предупреждением Ожидается завершение задания импорта Azure.
После завершения операции расположение промежуточного хранения можно использовать для подготовки диска.

Подготовка дисков SATA и их отправка в Azure

Служебная программа AzureOfflineBackupDiskPrep подготавливает диски SATA, которые отправляются в ближайший центр обработки данных Azure. Эта служебная программа доступна в каталоге установки агента Azure Backup (по следующему пути):

\Microsoft Azure Recovery Services Agent\Utils\

Перейдите в каталог и скопируйте каталог AzureOfflineBackupDiskPrep на другой компьютер, к которому подключены диски SATA. На компьютере с подключенными дисками SATA убедитесь в выполнении приведенных ниже требований.
- Компьютер копирования может получить доступ к расположению промежуточного хранения для рабочего процесса автономного заполнения, используя тот же сетевой путь, что указан в рабочем процессе Initiate offline backup (Инициировать автономное резервное копирование).
- На компьютере копирования включен BitLocker.
- Azure PowerShell 3.7.0 установлена на компьютере копирования (не требуется, если на сервере DPM запущена служебная программа AzureOfflineBackupDiskPrep).
- Установлены последние совместимые браузеры (Microsoft Edge или Internet Explorer 11), и включен JavaScript.
- Компьютер копирования может получить доступ к порталу Azure. При необходимости компьютер копирования может быть таким же, как и исходный компьютер.

  Важно!

  Если исходный компьютер является виртуальной машиной, то копирующий компьютер должен быть физическим сервером или клиентским компьютером, отличным от исходного компьютера.

На компьютере копирования откройте командную строку с повышенными привилегиями, используя каталог служебной программы AzureOfflineBackupDiskPrep в качестве текущего каталога, и выполните следующую команду:

.\AzureOfflineBackupDiskPrep.exe s:<Staging Location Path>

Параметр	Описание
s:<Staging Location Path> (Путь к расположению промежуточного хранения)	Обязательные входные данные, используемые для указания пути к расположению промежуточного хранения, введены в рабочем процессе Initiate offline backup (Инициировать автономное резервное копирование).
p:<Path to PublishSettingsFile> (Путь к PublishSettingsFile)	Необязательные входные данные, используемые для указания пути к файлу параметров публикации Azure.

При выполнении команды служебная программа запрашивает выбор задания импорта Azure, соответствующего дискам, которые необходимо подготовить. Если с указанным расположением промежуточного хранения связано только одно задание импорта, то появится экран подобный приведенному ниже.

Входные данные средства подготовки диска Azure

Введите имя без завершающего двоеточия для подключенного диска, который вы хотите подготовить для передачи в Azure.
При появлении запроса подтвердите форматирование диска.
Будет предложено выполнить вход в подписку Azure. Укажите свои учетные данные.

Затем средство начинает подготовку диска и копирование данных архивации. При появлении запроса средства может потребоваться подключить дополнительные диски, если на предоставленном диске недостаточно места для резервного копирования данных.

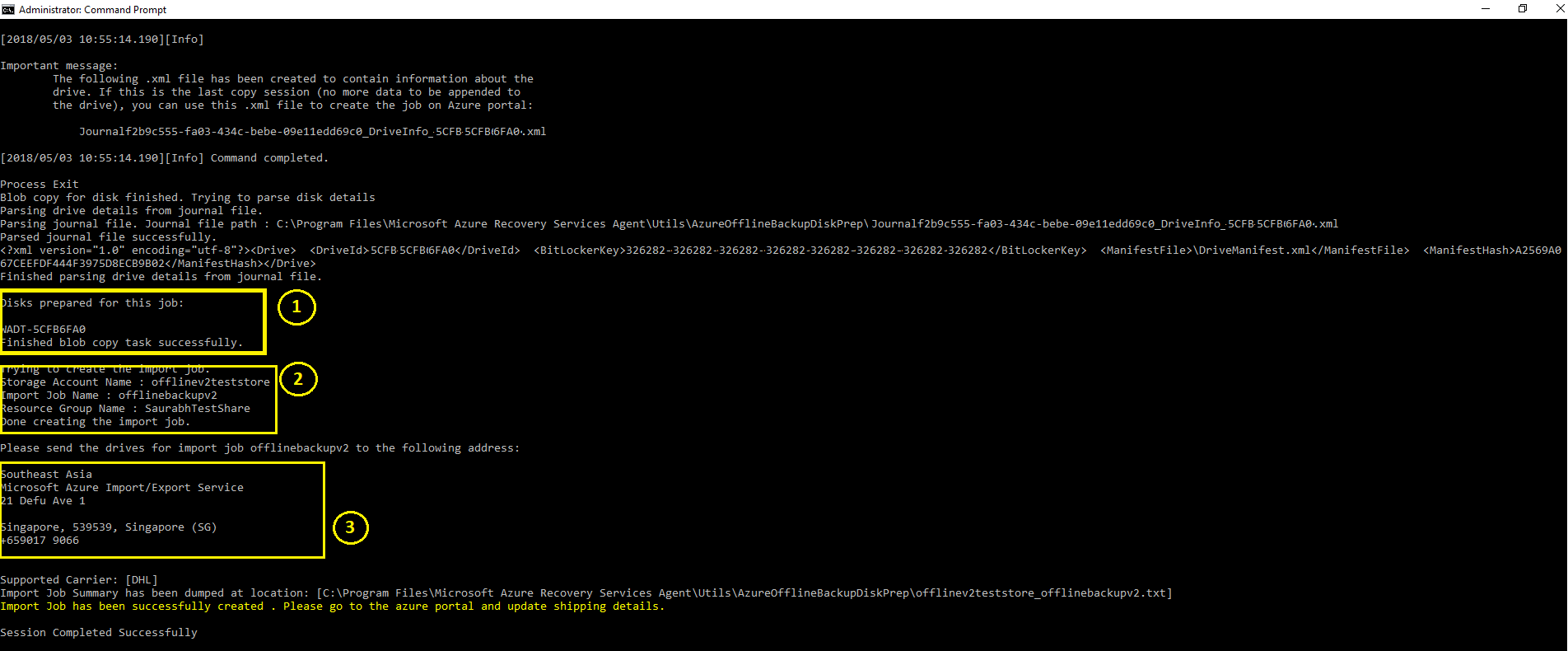

По завершении успешного выполнения средства командная строка предоставляет три фрагмента информации:
- один или несколько предоставленных вами дисков готовы к отправке в Azure;
- вы получите подтверждение создания задания импорта. В задании импорта используется предоставленное вами имя.
- средство отображает адрес доставки для центра обработки данных Azure.
Сведения о доставке можно обновить по завершении выполнения команды.
Отправьте диски по адресу, указанному средством, и сохраните номер отслеживания для дальнейшего использования.

Важно!

Ни одно из заданий импорта Azure не может иметь одинаковый номер для отслеживания. Убедитесь, что диски, подготовленные служебной программой в рамках одного задания импорта Azure, поставляются вместе в одном пакете, и для пакета существует один уникальный номер отслеживания. Не комбинируйте в одном пакете диски, подготовленные для отдельных заданий импорта Azure.

Обновление сведений о доставке в задании импорта Azure

Следующая процедура обновляет сведения о доставке задания импорта Azure. Эта информация включает следующие сведения:

имя оператора, который доставляет диски в Azure;
возвращение сведений о доставке дисков.

Войдите в подписку Azure.

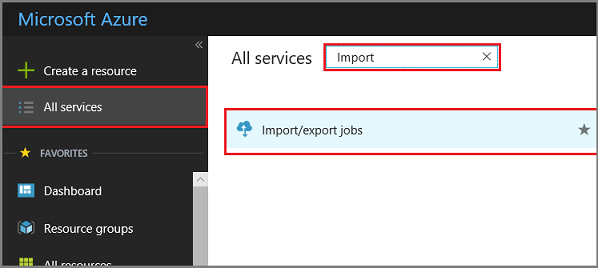

В меню main выберите Все службы и в диалоговом окне Все службы введите Импорт. При появлении элемента Задания импорта и экспорта щелкните его.

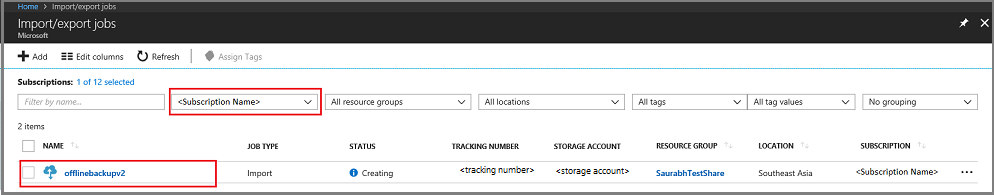

Откроется список меню Задания импорта и экспорта, в котором отображается список всех заданий импорта и экспорта в выбранной подписке.
Если у вас несколько подписок, убедитесь, что выбрана подписка, используемая для импорта данных резервной копии. Затем выберите только что созданное задание импорта, чтобы открыть сведения о нем.

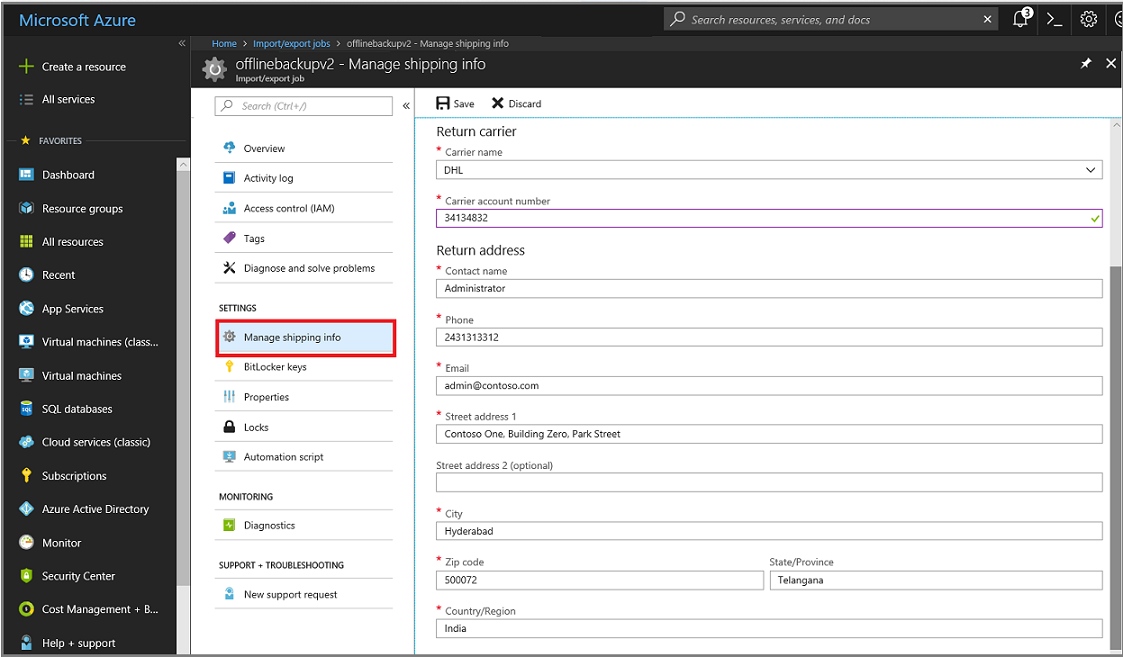

В меню Параметры для задания импорта выберите Управление сведениями о доставке и введите сведения о доставке.

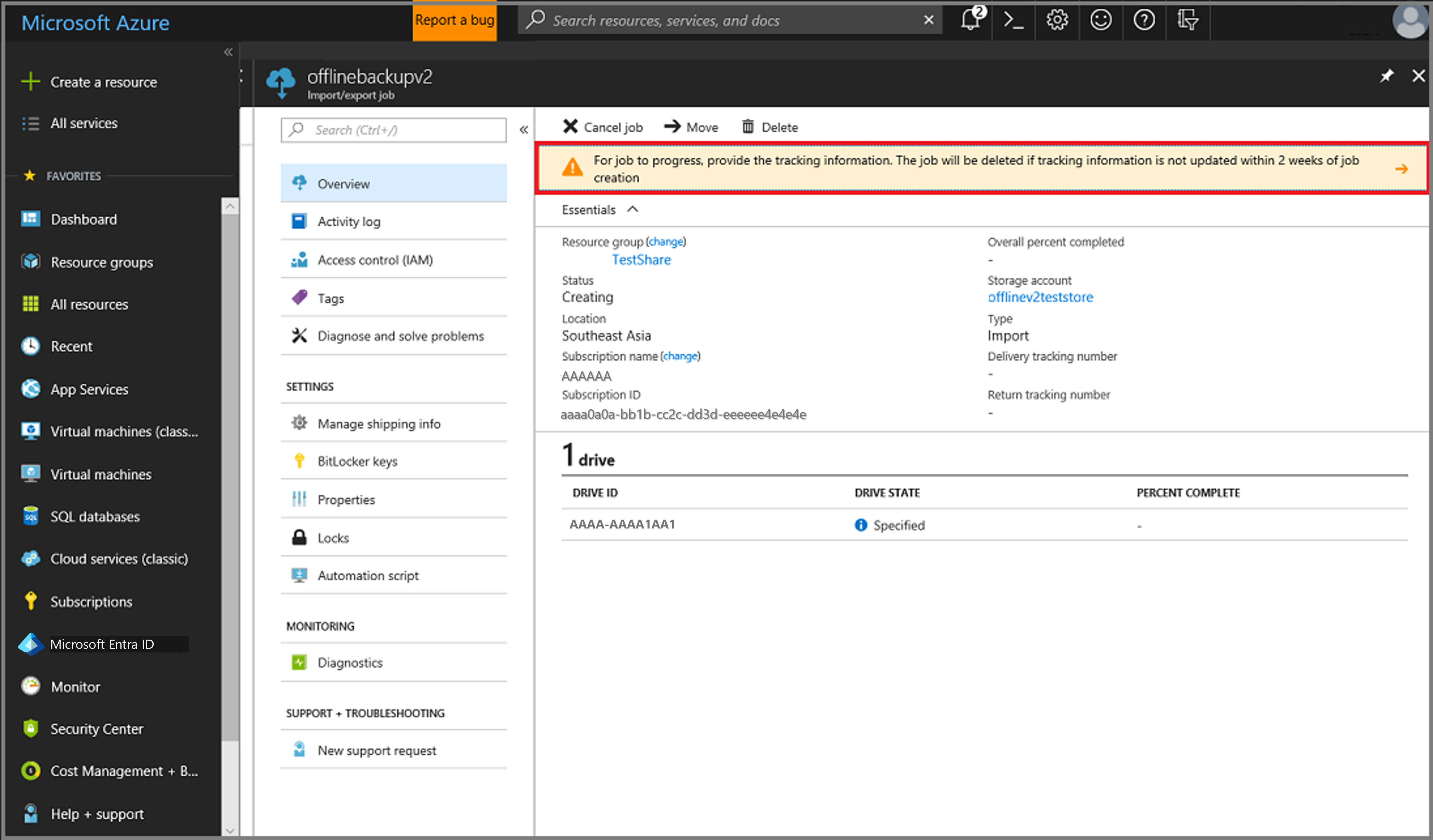

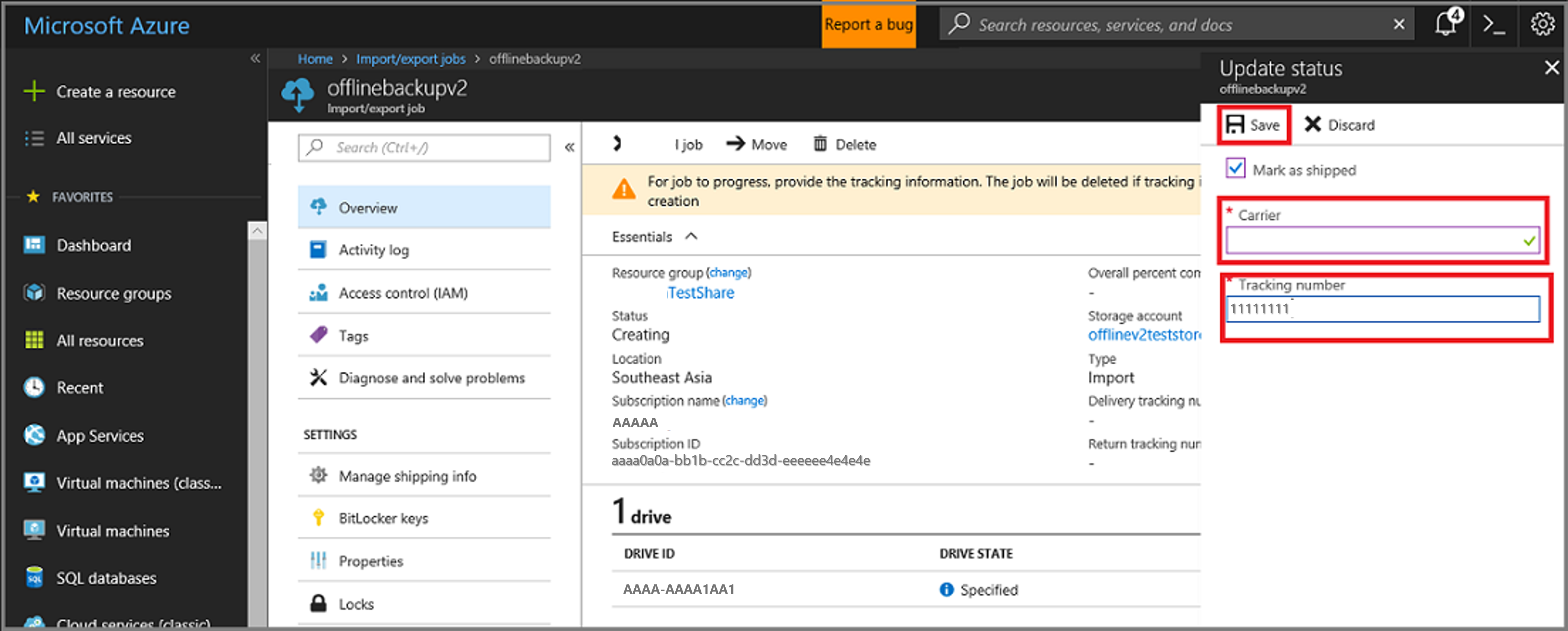

Получив номер для отслеживания от перевозчика, выберите баннер на странице обзора задания импорта Azure и введите следующие сведения:

Важно!

Убедитесь, что информация об операторе и номер для отслеживания были обновлены в течение двух недель после создания задания импорта Azure. Если проверка этой информации в течение двух недель не будет выполнена, задание будет удалено, а диски не будут обработаны.

Время на обработку дисков

Время, необходимое для обработки задания импорта Azure, зависит от таких факторов, как время доставки, тип задания, тип и размер копируемых данных, а также размер предоставленных дисков. Служба импорта и экспорта Azure не имеет соглашение об уровне обслуживания, но после получения дисков служба пытается завершить резервное копирование данных в учетную запись хранения Azure в течение 7–10 дней. В следующем разделе содержатся сведения о мониторинге состояния задания импорта Azure.

Мониторинг состояния задания импорта Azure

Состояние задания импорта можно отслеживать из портала Azure, перейдя на страницу Задания импорта и экспорта и выбрав задание. Дополнительные сведения о состоянии заданий импорта см. в разделе Служба экспорта импорта хранилища.

Завершение рабочего процесса

После завершения задания импорта исходные данные резервного копирования будут доступны в вашей учетной записи хранения. Во время следующего запланированного резервного копирования Azure backup скопирует содержимое данных из учетной записи хранения в хранилище Служб восстановления.

Во время следующего запланированного задания по созданию реплики в сети Data Protection Manager выполнит добавочное резервное копирование по исходной резервной копии.

Дальнейшие шаги

По всем вопросам, связанным с рабочим процессом Службы импорта и экспорта Azure, обращайтесь к статье What is Azure Import/Export service? (Что такое служба "Импорт и экспорт Azure"?).
