Управление пропускной способностью виртуальной сети SDN с помощью QoS

В этой статье содержатся сведения о том, как настроить параметры качества обслуживания (QoS) для виртуальных сетей SDN в System Center Диспетчер виртуальных машин (VMM). С помощью этой конфигурации можно ограничить пропускную способность трафика, который передается или выходит из виртуального сетевого адаптера (vNIC), указав минимальную зарезервированную или максимальную пропускную способность для адаптера.

• Поставщики услуг могут предотвратить блокировку других виртуальных машин с высоким трафиком.
• Клиенты могут получить минимальную зарезервированную пропускную способность независимо от сетевого трафика.

Подробные сведения о параметрах качества обслуживания SDN, доступных в сетевом контроллере, см. в разделе "Настройка качества обслуживания" для сетевого адаптера виртуальной машины клиента.

Параметры QoS управляются в VMM с помощью профилей портов виртуальной сети, связанных с классификацией портов. Параметры профиля порта обеспечивают единообразие и простоту приложения в нескольких адаптерах.

Перед началом работы

Убедитесь, что сетевой контроллер развернут в структуре SDN. Подробнее.

Создание профилей портов виртуальной сети

Чтобы создать профиль порта порта виртуальной сети, используйте следующую процедуру:

1. Перейдите к Fabric>профилям портов.

2. Щелкните правой кнопкой мыши профиль порта и выберите "Создать профиль порта Hyper-V". Укажите имя и необязательное описание. Например, имя может быть TenantA.

3. В общем случае выберите профиль порта адаптера виртуальная сеть.

4. Перейдите к параметрам пропускной способности.

   .

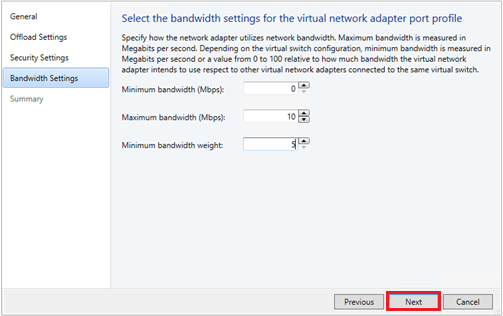

5. В параметрах пропускной способности введите минимальные и максимальные значения пропускной способности, которые необходимо применить к выбранному виртуальному сетевому адаптеру. Максимальная пропускная способность (Мбит/с) и минимальная пропускная способность (вес) используются для резервирования части исходящей пропускной способности для виртуальных НИС.

   • Максимальная пропускная способность (Мбит/с): укажите максимальную исходящую пропускную способность, которую можно использовать в этой виртуальной сетевой адаптере. Это независимо от режима пропускной способности, настроенного на коммутаторе. Значение 0 означает, что максимальное значение не настроено.

   • Минимальная пропускная способность (вес): укажите весовую часть исходящей пропускной способности, которую требуется зарезервировать для этой виртуальной сетевой карты. Это позволит зарезервировать весовую часть общей физической пропускной способности сетевых адаптеров на основе общего веса, зарезервированного всеми другими виртуальными сетевыми адаптерами для определенного коммутатора.

6. В сводке просмотрите параметры и нажмите кнопку "Готово".

Примечание.

• Минимальная пропускная способность (Мбит/с) не поддерживается VMM для SDN.
• Ограничение пропускной способности входящего трафика виртуального сетевого адаптера не поддерживается VMM.
• Минимальная пропускная способность (вес) задает параметр outboundReservedValue на сетевом контроллере, а максимальная пропускная способность (Мбит/с) задает параметр outboundMaximumMbps.
• Убедитесь, что минимальные и максимальные значения пропускной способности находятся в диапазоне физических сетевых адаптеров, на которых развернут логический коммутатор. В противном случае запрос на выделение пропускной способности будет отклонен.

Создание классификации портов

Чтобы создать классификацию портов, выполните приведенные действия.

1. Перейдите в Fabric>сеть.
2. Щелкните правой кнопкой мыши элемент Классификации портов и выберите пункт >.
3. В мастере создания классификации портов в целом укажите имя классификации и нажмите кнопку "Готово".

Например, мы создали классификацию портов с именем рабочей нагрузки TenantA, которую мы используем позже.

Связывание классификаций портов с логическим коммутатором

Чтобы связать классификацию портов с логическим коммутатором, используйте следующую процедуру:

1. Перейдите к Fabric>сети>Логическим коммутаторам.

2. Щелкните правой кнопкой мыши выбранный логический переключатель, чтобы просмотреть его свойства.

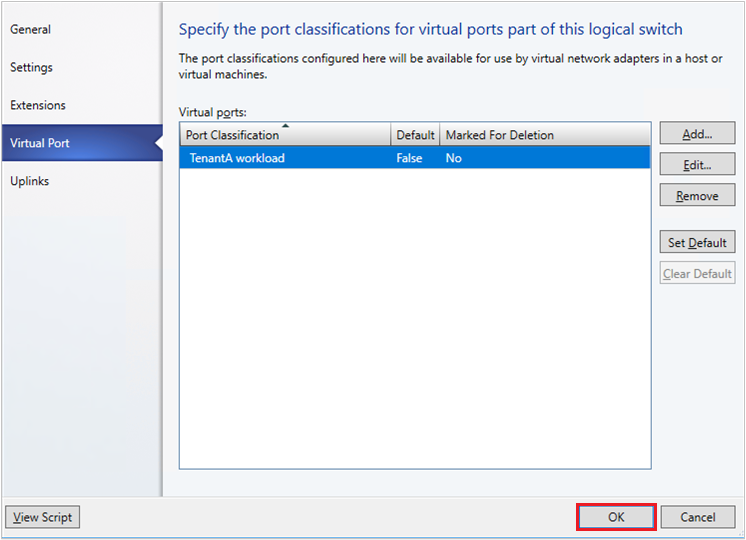

3. Выберите "Виртуальные порты", выберите "Добавить", чтобы открыть страницу "Добавить виртуальный порт ".

4. Выберите классификацию портов (например, рабочая нагрузка TenantA) и нажмите кнопку "ОК".

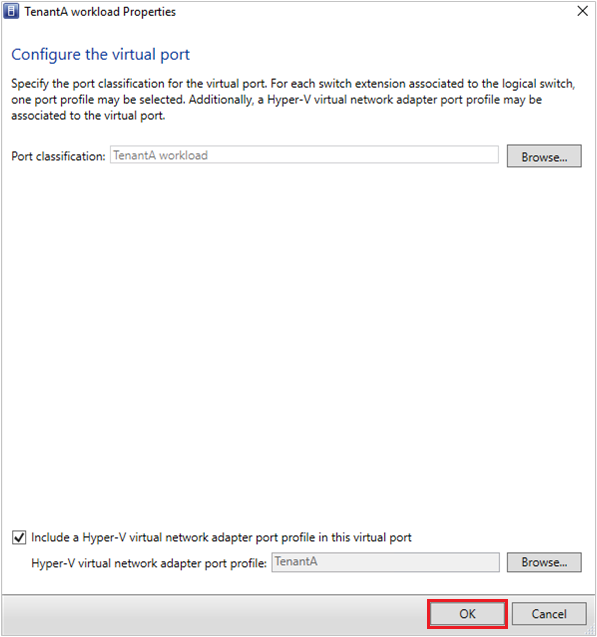

5. Выберите параметр "Включить профиль порта виртуального сетевого адаптера Hyper-V" и нажмите кнопку "Обзор". Выберите профиль порта vNIC (например, TenantA, созданный в предыдущей процедуре). Нажмите ОК.



6. Повторите описанные выше действия, чтобы добавить классификации портов, необходимые для этого логического коммутатора.

Применение классификации портов к виртуальному сетевому адаптеру

Чтобы применить классификацию портов (и, следовательно, параметры QoS) к виртуальному сетевому адаптеру, используйте следующую процедуру:

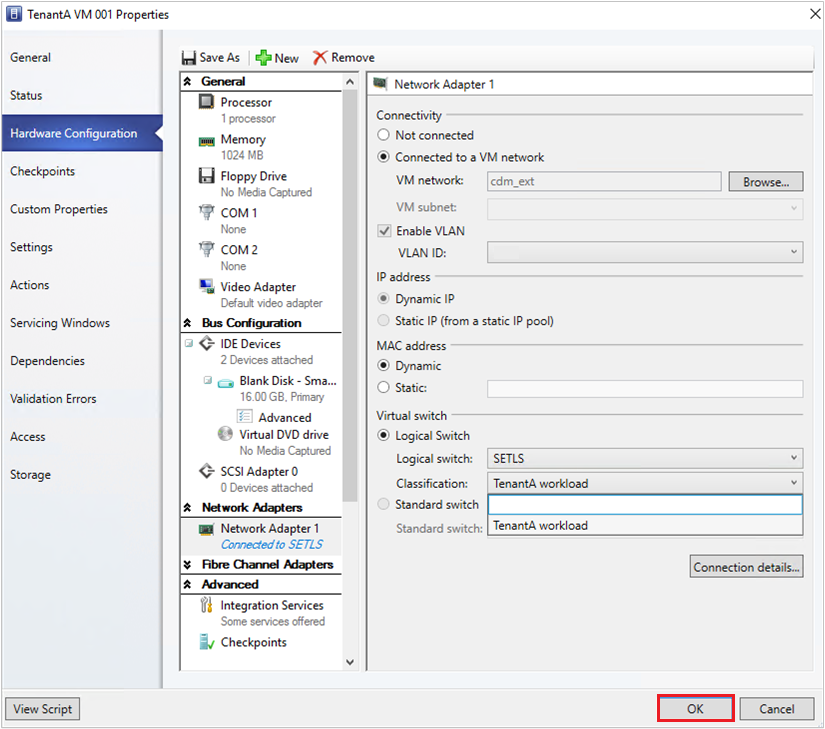

1. Перейдите к виртуальным машинам и службам, щелкните правой кнопкой мыши выбранную виртуальную машину и откройте ее свойства.
2. Перейдите на страницу "Конфигурация оборудования" и выберите виртуальный сетевой адаптер.
3. Выберите нужную классификацию портов в раскрывающемся списке классификации .

Примечание.

• Здесь отображаются только классификации, доступные для логического коммутатора. При создании виртуальной машины можно также применить классификацию портов.
• Можно также применить классификацию портов к адаптеру виртуальной сети узла с помощью страницы свойств виртуальных коммутаторов узла.
