Знакомство с Azure ExpressRoute
- 10 мин
В этом видео описаны варианты использования Azure Expressroute. Видео также охватывает основные компоненты из сети клиента в Microsoft Edge.
Базовая архитектура ExpressRoute
ExpressRoute расширяет локальные сети в облако Майкрософт через частное подключение с помощью поставщика подключений. ExpressRoute устанавливает подключения к различным облачным службам Майкрософт, таким как Microsoft Azure и Microsoft 365. Это может быть подключение типа "любой к любому" (IP VPN), подключение Ethernet типа "точка-точка" или виртуальное кросс-подключение через поставщика услуг подключения на совместно используемом сервере. Так как подключения ExpressRoute не проходят через общедоступный Интернет, этот подход обеспечивает более надежную, более высокую скорость, согласованные задержки и более высокую безопасность.

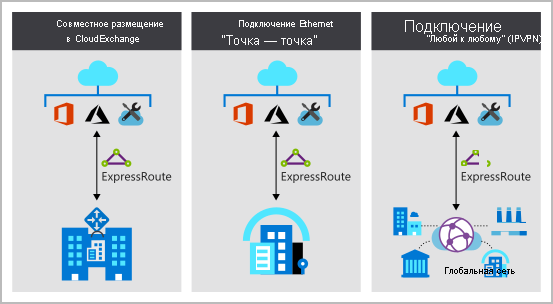

Модели подключения ExpressRoute
ExpressRoute позволяет создать подключение двумя способами: модель поставщика услуг и модель ExpressRoute Direct. В модели поставщика услуг есть три пути: CloudExchange Colocation, Подключение Ethernet типа "точка-точка" и Подключение типа "любая-то-любая" (IPVPN).
Совместное размещение в Cloud Exchange. Если вы расположены в одном объекте с облачным хабом, вы можете запросить виртуальные кросс-соединения к облаку Майкрософт через Ethernet платформу провайдера колокации. Поставщики совместного размещения могут предлагать межсоединяемые подключения уровня 2 или управляемые подключения уровня 3 между инфраструктурой в объекте совместного размещения и облаком Майкрософт.
Подключения Ethernet "точка — точка" Вы можете подключить локальные центры обработки данных или офисы к облаку Майкрософт через каналы Ethernet типа "точка — точка". Поставщики Ethernet типа "точка — точка" могут предлагать подключения уровня 2.
Сети "любой к любому" (IPVPN) Глобальную вычислительную сеть можно интегрировать с облаком Майкрософт. Поставщики IP VPN (обычно это MPLS VPN) предлагают подключение между филиалами и центрами обработки данных типа "любой к любому". Облако Майкрософт можно подключить к глобальной сети, чтобы он отображался как любой другой филиал. Обычно поставщики глобальных вычислительных сетей предлагают управляемые подключения третьего уровня.
ExpressRoute Direct. Вы можете подключиться непосредственно к глобальной сети Майкрософт в точке пиринга, стратегически распределённых по всему миру. ExpressRoute Direct обеспечивает двойное подключение 100 Гбит/с или 10 Гбит/с, поддерживающее активное/активное подключение с высокой масштабируемостью.
Подсказка
Дополнительные сведения об Azure ExpressRoute см. в модуле "Введение в Azure ExpressRoute ".
