Пошаговое руководство. Использование функций редактора XML

В этом пошаговом руководстве подробно описан процесс создания нового XML-документа. В нем также используются некоторые функции редактора XML, благодаря которым это приложение становится очень полезным при создании XML-документов.

Примечание.

Прежде чем начать работу с пошаговым руководством, сохраните файл hireDate.xsd (содержится ниже в данном разделе) на локальном компьютере.

Создание XML-файла и связывание его со схемой XML

1. В меню Файл выберите пункт Создать, затем — Файл.

2. Выберите в области Шаблоны пункт XML-файл и нажмите кнопку Открыть.

   Новый файл открывается в редакторе. Этот файл содержит XML-декларацию по умолчанию: <?xml version="1.0" encoding="utf-8">.

3. В окне свойств документа нажмите кнопку обзора (...) в поле Схемы.

   Отобразится диалоговое окно XSD-схемы.

4. Нажмите кнопку Добавить.

   Отображается диалоговое окно Открытие XSD-схемы.

5. Выберите файл hireDate.xsd и нажмите кнопку Открыть.

6. Щелкните OK.

   Теперь с XML-документом связана XML-схема. Эта XML-схема используется для проверки правильности документа. Также она используется технологией IntelliSense для заполнения списка допустимых элементов.

Добавление данных

1. Наберите < на панели редактора.

   Список членов отображает следующие возможные элементы:

   • !-- для добавления комментария.

   • !DOCTYPE для добавления типа документа.

   • ? для добавления инструкции по обработке.

   • сотрудник для добавления корневого элемента.

2. Выберите <!-- для добавления узла комментариев и нажмите клавишу Enter.

   Редактор вставляет закрывающий тег комментария и помещает курсор между открывающим и закрывающим тегами комментария.

3. Введите Test XML file.

4. В новой строке введите <и выберите сотрудника из списка членов.

   Редактор добавляет начало XML-элемента, <employee. В этот момент можно добавить в элемент атрибуты или закрыть открывающий тег, введя >.

5. Введите знак >, чтобы закрыть тег.

6. Редактор добавляет закрывающий тег. Закрывающий тег после добавления будет подчеркнут волнистой линией, обозначающей ошибку проверки правильности. Подсказка отображает сообщение: элемент "Employee" имеет неполное содержимое. Ожидаемый идентификатор.

7. Введите знак < и выберите ID из списка членов. Затем введите >.

   Редактор добавляет XML-элемент, <ID></ID>, и помещает курсор после открывающего тега ID.

8. Введите abc.

   Текст abc подчеркивается волнистой линией. Подсказка отображает сообщение: элемент "ID" имеет недопустимое значение в соответствии с типом данных.

9. Щелкните правой кнопкой мыши элемент ID и выберите команду Перейти к определению.

   Редактор открывает файл hireDate.xsd в новом окне документа и помещает курсор на определении элемента схемы ID.

10. Вернитесь к XML-файлу и замените текст abc на 123.

    Волнистое подчеркивание и подсказка, относящиеся к элементу ID, удаляются. Подсказка для конечного тега сотрудника теперь отображает сообщение: элемент "employee" имеет неполное содержимое. Ожидается "дата найма".

11. Поместите курсор после закрывающего тега ID, введите <, выберите элемент дата найма из списка членов, а затем введите >.

    Редактор добавляет XML-элемент <hire-date></hire-date> и помещает курсор после открывающего тега элемента «hire-date».

12. Введите 10.01.2003 в качестве значения даты найма.

Форматирование XML-документа

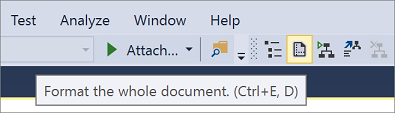

• Нажмите кнопку Форматировать документ на панели инструментов редактора XML или нажмите сочетание клавиш Ctrl+E,D.



  XML-документ будет переформатирован.

Сохранение XML-документа

1. В меню Файл щелкните Сохранить как.

   Отобразится диалоговое окно Сохранение файла. Имя файла по умолчанию — "XMLFile1".

2. Введите имя файла и место сохранения для XML-документа и нажмите кнопку Сохранить.

Файл hireDate.xsd

В этом пошаговом руководстве используется следующий файл схемы.

<?xml version="1.0"?>
<xs:schema attributeFormDefault="unqualified"
     elementFormDefault="qualified" targetNamespace="urn:empl-hire"
     xmlns:xs="http://www.w3.org/2001/XMLSchema">
  <xs:element name="employee">
    <xs:complexType>
      <xs:sequence>
        <xs:element name="ID" type="xs:unsignedShort" />
        <xs:element name="hire-date" type="xs:date" />
      </xs:sequence>
    </xs:complexType>
  </xs:element>
</xs:schema>
