Задержка — перемещение

Это тест для проверка временной задержки (задержки) между тем, что перо Windows находится в новом расположении экрана, и когда это новое расположение передается в Windows.

Имя теста

• Задержка перемещения

Тестируемые основные требования

• Device.Input.Digitizer.Pen.Latency — задержка перемещения

Цель теста

• Проверяет, что в то время как перо находится в контакте с экраном, задержка между тем, что перо находится в расположении и где указано в Windows, находится в пределах допустимых ограничений.

Необходимые инструменты

• Инструмент RA с держателем пера + вес 150 г.
• Zip-галстуки необходимы, если вы покупаете набор тестов для ручки Triex.

Этапы проверки

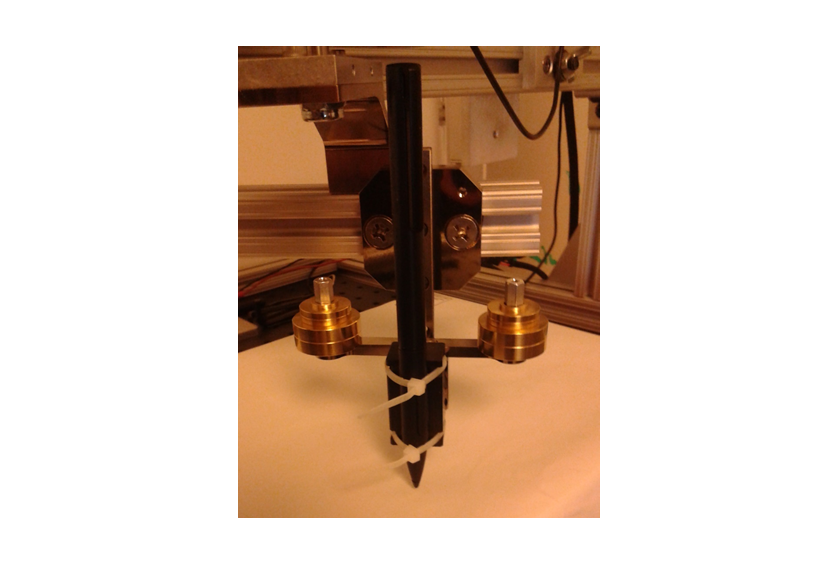

1. Убедитесь, что инструмент RA оснащен держателем пера, и прикрепите ручку к ручке с помощью связей-молнии. Убедитесь, что ни одна из кнопок ствола не активируется, когда ручка находится в держателе ручки. Инструмент Triex RA с пером, прикрепленным к держателю пера, показан на следующем изображении:



2. Подключите окно управления средствами RA к тестовой машине , а затем включите его. Поле управления может оказаться в странном состоянии, если это делается в другом порядке. Установите переключатели на панели управления следующим образом:

   1. Двигатель: выкл.
   2. Калибровка: выкл.
   3. Режим: тахометр

3. Настройте радиус круга примерно до 23–25 мм и расположите устройство так, чтобы контакт оставался на поверхности дигитайзера во время его полного поворота. Ручка должна располагаться рядом с центром экрана.

   • Чтобы упростить проверку радиуса круга, откройте MSPaint на устройстве, соприкосите ручку с экраном и выполните полный поворот пера. Вы можете измерить круг, нарисованный пером, с помощью линейки, чтобы определить радиус.

4. Поверните руку, пока выемка на диске не будет 2-3 мм после фото-прерывателя.

   • Если она слишком близка к фото-прерыванию, вы получите дополнительную точку данных в начале теста. Это связано с тем, что при запуске двигатель будет дергаться назад. Если выемка попадает под фото-прерыватель во время этого, это приведет к ошибочным данным.
   • Если это слишком далеко от фото-прерывателя, счетчик будет увеличиваться на 2, а не давать 2 приращения 1. Двигатель откалиброван для поворота вокруг и медленно проходит для определенного сегмента круга относительно того, где он начал, и этот медленный раздел, как ожидается, пройдет под фото-прерыватель. Но если он начинается слишком далеко от фото-прерывателя, рука по-прежнему будет двигаться слишком быстро, когда выемка проходит под фото-прерыватель.

5. Выполните тест на наличие задержки перемещения пера.

6. Опустите контакт на поверхность.

7. Нажмите клавишу ПРОБЕЛ на тестовом компьютере и включите переключатель Мотор, чтобы начать этап калибровки.

8. После 9 поворотов (когда число на экране равно 17), двигатель придет к полной остановке в течение 5 секунд. Нажмите клавишу ПРОБЕЛ в течение этих 5 секунд, чтобы перейти к этапу получения.

9. Подождите 10 поворотов руки, а затем нажмите клавишу ПРОБЕЛ, чтобы перейти к фазе сбора.

10. После того как рука совершила 10 поворотов на этапе сбора, нажмите клавишу ПРОБЕЛ в последний раз, чтобы закрыть тест, а затем выключите двигатель.

Примечание Если нет ошибки, не завершайте тест нажатием клавиши ESC, в противном случае тест может не завершиться.

Распространенные ошибки

• В начале этапа калибровки, если слот на диске слишком близок к сигналу прерывания фотографии, текст калибровки будет отображаться с нулем (0), прежде чем рука повернется один раз. Чтобы избежать этой проблемы, выполните указанные ниже действия.

  • Не забудьте разместить слот на 2–3 мм после сигнала прерывания фото.

• При правильном выполнении калибровки счетчик должен увеличиваться на 2 при каждом повороте: один раз до и один раз после попадания сигнала прерывания фотографии.

  • Из-за этого пауза перед началом этапа приобретения всегда происходит, когда счетчик = 17.
  • Если счетчик не увеличивается должным образом, прервите тест. Выключите окно управления, отключите и повторно подключите его к тестовой машине через USB, а затем снова включите его. Запустите тест с самого начала и убедитесь, что счетчик увеличивается правильно.

  Примечание Правильное увеличение счетчика должно начинаться с 1 и увеличиваться на 2 для каждого цикла поворота, пока счетчик не достигнет 17.

• В конце этапа калибровки двигатель полностью приостанавливается на 5 секунд. Во время этой паузы необходимо нажать клавишу пробела, чтобы перейти к этапу приобретения. В противном случае отобразится сообщение об ошибке.

Передача условий

• Для успешного выполнения теста необходимо собрать 10 циклов поворота со средней задержкой перемещения пера.
• Этот тест имеет допустимый допуск 6 мс, поэтому средняя задержка перемещения пера <= 36 мс приведет к проходу.
