Уровни давления

Это необходимо для проверки точности сообщаемых уровней давления на устройстве с ручкой Windows.

Имя теста

• PressureLevels

Тестируемые основные требования

• Device.Input.Digitizer.Pen.Pressure.

Цель теста

• Проверяет, имеет ли перо логарифмическое значение давления между силой активации и 250 г примененной силы ввода.

Необходимые инструменты

• Нажатие джиг (triex стилус Force Test Tool или держатель ручки ITRI для испытания давления) и веса.
• Если вы решите использовать набор тестов для ручки Triex, необходимо застегнуть zip-галстуки.

Этапы проверки

1. Запустите тестовый случай для уровня давления.

2. Обратите внимание, что этот тест требует применения разных весов к держателю ручки вместо номинального веса.

3. Выполните процедуру калибровки пера на джиге давления.

   1. Прикрепите ручку к держателю ручки нажимного джига.
   2. Настройте противовесы так, чтобы ручка была идеально сбалансирована с 0 граммами давления.
   3. Не следует повторно откалибровать джиг давления в середине теста. Если после запуска теста для джига требуется дополнительная калибровка, повторно откалиброте его и перезапустите тест.

4. Добавьте весовые коэффициенты на держатель ручки на джиге давления, чтобы соответствовать весу, отображаемой на экране.

   1. Веса, показанные на экране, будут 7g, 15g, 25g, 50g, 75g, 100g, 125g, 150g, 175g, 200g, и 250g.
   2. Итерации 7g и 15g являются необязательными, чтобы обеспечить лучшую точность для устройств, которые превышают требование силы активации. За пропуск этих итераций штрафа нет.

5. Медленно и мягко опустите ручку в любое место на экране и держите ручку в контакте с экраном не менее 5 секунд.

6. Через 5 секунд поднимите ручку с экрана из нижней части ручки, чтобы убедиться, что дополнительное давление не регистрируется тестом.

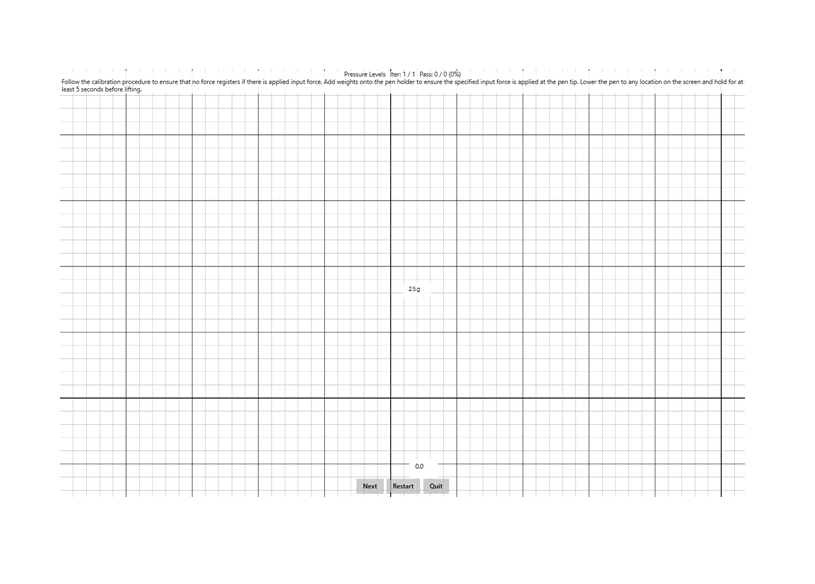

Ниже приведен снимок экрана теста уровня давления.

Распространенные сообщения об ошибках

• "Сообщаемые уровни давления превышают допустимое значение".

  Происходит, если сообщаемые уровни давления слишком далеки от логарифмической кривой.

Передача условий

• Для успешного выполнения теста необходимо пройти 9 из 11 итераций теста.

  • Итерации 1 и 2 являются необязательными и не требуют передачи.
  • Для успешного выполнения теста необходимо пройти итерации 3–11.

• Сообщаемые уровни давления для соответствующих примененных весов должны соответствовать логарифмической кривой.

  Логарифмическая регрессия вычисляет r² > 0,9, а логарифмическая регрессия r² > — линейную регрессию r².

• Сообщаемые уровни давления должны находиться в пределах допустимой кривой идеального давления. Ниже показана идеальная кривая давления, верхняя и нижняя границы, нормализованные до логического масштаба 0-1.

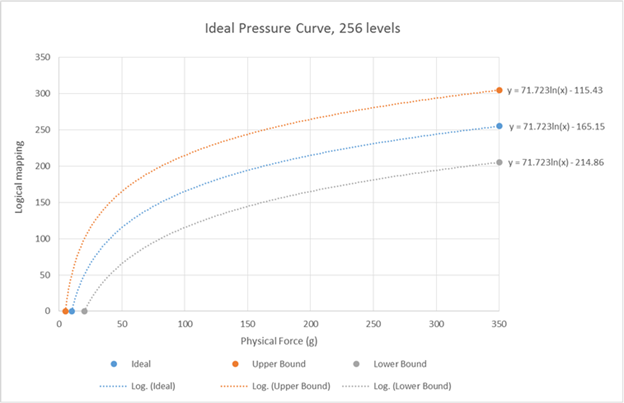

Ниже приведена схема, показывающая идеальную кривую давления для устройства с ручкой Windows.
