Понимание панели исходного кода

На панели исходного кода отображаются все файлы исходного кода , участвующие в обнаружении нарушения правил, включая код модели операционной системы SDV (sdv-harness.c file), код правила SDV (*.slic-файлы) и исходный код драйвера.

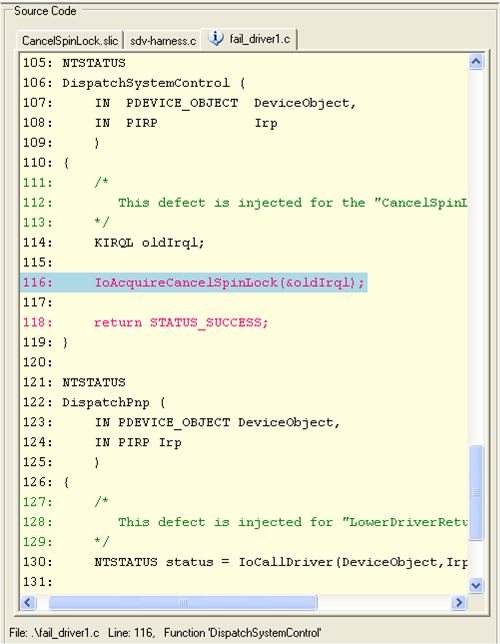

На следующем снимке экрана показан пример области исходного кода .

В отличие от области "Дерево трассировки", область исходного кода отображает весь файл , а не только выполненные элементы кода, и отображает каждый исходный файл на отдельной вкладке. Это позволяет легко определить происхождение элементов кода в трассировке. Файлы исходного кода, не участвующие в нарушении правил, не отображаются в области исходного кода , даже если они находятся в каталоге источников драйвера.

SDV координирует отображение в области исходного кода с отображением в области "Дерево трассировки " и областью "Состояние". При пошаговом переходе к элементам исходного кода в области "Дерево трассировки " SDV автоматически выделяет строку кода в области исходного кода , которая содержит элемент и отображает значения переменных в соответствующей точке в области состояния .

Аналогичным образом при выборе строки выполненного кода в области исходного кода выделение в области дерева трассировки перемещается к соответствующим элементам действия из этой строки кода. Так как в области "Дерево трассировки " отображается только код, выполняемый в пути к нарушению правила, при выборе строки неисследованного кода в области исходного кода выделение в области дерева трассировки перемещается на верхний узел (основной).

Область исходного кода является компонентом средства просмотра дефектов.
