Обзор прямой печати Wi-Fi

Поддерживаемые возможности пользователей

пара с Wi-Fi Direct Printer из Windows

На встрече с зарубежными партнерами бизнес-руководитель получает изменения контракта и должен распечатать обновленные копии.

Они находят сертифицированное устройство печати Windows в офисе партнера, поддерживающем Wi-Fi Direct. Они инициируют создание пары между устройством и Windows Surface и быстро устанавливают подключение к устройству, после чего готовы к печати. Они печатают несколько копий документа и могут представить новый утвержденный контракт партнерам.

Через несколько часов они находятся на пути к аэропорту; подписанные контракты в руках.

В этом сценарии описано:

Связывание с помощью ПИН-кода

  • После выбора устройства на панели управления пользователю будет предложено нажать ПИН-код подключения. они вводят ПИН-код, предоставленный им администратором. Подключение завершено, и они готовы к печати.

Сопряжение с использованием временного ПИН-кода

  • После выбора устройства на панели управления, панель управления просит пользователя ввести ПИН-код, который будет совпадать с тем, который он введет на своем устройстве (как при подключении по Bluetooth). Они вводят ПИН-код на панели управления устройства, а затем вводят то же число в запрос на компьютере. Подключение завершено, и они готовы к печати.

печать на ранее парном Wi-Fi прямом принтере

Другой пользователь использует только мобильное широкополосное подключение для получения подключения к Интернету на компьютере с Windows, когда они находятся дома. У них есть устройство для прямой печати Wi-Fi, которое они ранее подключили и установили на своем компьютере на базе Windows.

Они работают над документом дома и должны распечатать бумажную копию. Они выбирают "Печать" в своем приложении. Их Wi-Fi Direct принтер всегда вещает по Wi-Fi Direct, и в настоящее время они находятся в диапазоне. Когда появится диалоговое окно печати, их Wi-Fi прямой принтер отображается как "в режиме онлайн". Они выбирают устройство и нажимают "Печать". Компьютер с Windows устанавливает подключение к устройству и отправляет задание печати. Для них прямой принтер Wi-Fi работает так же, как любой другой принтер, который они использовали в сети или были подключены непосредственно. Задание печати выполнено, и они могут продолжить редактирование.

Варианты использования

Принтер — первоначальное подключение

ПОДКЛЮЧЕНИЕ ВРУЧНУЮ К УСТРОЙСТВУ ПРЯМОЙ ПЕЧАТИ WI-FI ЧЕРЕЗ СОВРЕМЕННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ УСТРОЙСТВАМИ

Предпосылки

  • Пользователь находится в зоне действия устройства прямой печати Wi-Fi

  • Драйвер для устройства Wi-Fi Direct Print Device находится на устройстве пользователя

  • Wi-Fi Direct Print Device соответствует требованиям сертификации Windows

Триггер

Пользователь вводит "add printer" на начальном экране Windows, выбирает "Настройки" и открывает панель управления устройствами.

Этапы

  1. Панель управления устройствами ищет доступные устройства печати

  2. DaF выдает вызов L2 для устройств Wi-Fi Direct (WFD)

  3. Доступные устройства печати WFD отображаются как параметры для пользователей в списке устройств

  4. Пользователь щелкает на печатающее устройство WFD

  5. DAF устанавливает соединение L2/L3 с устройством WFD и инициирует вертикальное связывание с поставщиком WSD. Очередь создана для устройства, и драйвер настроен.

  6. Поставщик WFD отключен от устройства

Постусловия

  • Очередь печати для принтера Wi-Fi Direct создана

  • Очередь печати будет отображаться как "доступная" всякий раз, когда проверка маяка WFD L2 успешно выполнена.

Альтернативные потоки

Не применимо

Соображения

Не применимо

ПОДКЛЮЧЕНИЕ ВРУЧНУЮ К WI-FI ПРЯМОМУ УСТРОЙСТВУ ПЕЧАТИ ЧЕРЕЗ МАСТЕР ДОБАВЛЕНИЯ ПРИНТЕРА

Предпосылки

  • Пользователь находится в зоне действия устройства для прямой печати Wi-Fi

  • Драйвер для устройства Wi-Fi Direct Print Device находится на устройстве пользователя

  • Wi-Fi Direct Print Device соответствует требованиям сертификации Windows

Триггер

Пользователь открывает классическую панель управления и запускает панель управления "Устройства и принтеры".

Этапы

  1. Пользователь запускает панели управления "Устройства и принтеры"

  2. Пользователь нажимает кнопку "Добавить устройство"

  3. DAF ставит задачу уровня L2 для устройств Wi-Fi Direct (WFD)

  4. Доступные устройства печати WFD отображаются как параметры для пользователей в списке устройств

  5. Пользователь нажимает на устройство печати WFD

  6. DAF осуществляет подключение L2/L3 с устройством WFD и инициирует вертикальное связывание с поставщиком WSD. Очередь создана для устройства, и драйвер настроен.

  7. Поставщик WFD отключен от устройства

Постусловия

  • Очередь печати для принтера Direct Wi-Fi создана

  • Очередь печати будет отображаться как "доступная" каждый раз, когда вызов маяка WFD L2 успешно выполняется.

Альтернативные потоки

Не применимо

Соображения

Не применимо

ОШИБКА ПРИ ПОДКЛЮЧЕНИИ К УСТРОЙСТВУ ПЕЧАТИ

Предпосылки

Пользователь инициирует связывание с помощью:

  • Современная панель управления устройством, как указано выше в разделе "ВРУЧНУЮ ПОДКЛЮЧЕНИЕ К WI-FI УСТРОЙСТВУ ДЛЯ ПРЯМОЙ ПЕЧАТИ ЧЕРЕЗ СОВРЕМЕННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ"

  • Панель управления "Устройства и принтеры", как описано выше в разделе "ПОДКЛЮЧЕНИЕ ВРУЧНУЮ К WI-FI DIRECT PRINT DEVICE ЧЕРЕЗ МАСТЕР ДОБАВЛЕНИЯ ПРИНТЕРА"

Триггер

Событие сбоя возникает во время настройки сопряжения или очереди.

Этапы

  1. Любая частично настроенная очередь печати удаляется.

  2. Пользователь уведомляется о сбое.

Постусловия

  • Система печати пользователя возвращается в состояние перед попыткой связывания

Альтернативные потоки

  • Если ошибка связана с отсутствующим драйвером и драйвер может быть скачан или добавлен (x86 или amd64 в неумерованном подключении), пользователю будет предложено сделать это и повторно выполнить связывание.

Соображения

Не применимо

ПОДКЛЮЧЕНИЕ К УСТРОЙСТВУ ДЛЯ ПРЯМОЙ ПЕЧАТИ WI-FI С ОБЯЗАТЕЛЬНЫМ ПИН-КОДОМ

Предпосылки

Пользователь инициирует связывание с помощью:

  • Современная панель управления устройства, как описано выше в разделе "ПОДКЛЮЧЕНИЕ ВРУЧНУЮ К WI-FI DIRECT PRINT DEVICE С ПОМОЩЬЮ СОВРЕМЕННОЙ ПАНЕЛИ УПРАВЛЕНИЯ УСТРОЙСТВАМИ"

  • Панель управления "Устройства и принтеры", как описано выше в разделе "ПОДКЛЮЧЕНИЕ ВРУЧНУЮ К WI-FI DIRECT PRINT DEVICE ЧЕРЕЗ МАСТЕР ДОБАВЛЕНИЯ ПРИНТЕРА"

Триггер

Для связывания устройства требуется ПИН-код

Этапы

  1. Пользователь получил ПИН-код, необходимый устройству печати

  2. Во время настройки WSD пользователь запрашивает ПИН-код.

  3. Пользователь вводит ПИН-код и завершает связывание.

Постусловия

  • Очередь печати правильно настроена.

Альтернативные потоки

  • Если ошибка связана с отсутствующим драйвером и драйвер может быть скачан или добавлен (x86 или amd64 в неумерованном подключении), пользователю будет предложено сделать это и повторно выполнить связывание.

Соображения

  • Нерегламентированный ПИН-код

    1. Пользователю необходимо ввести ПИН-код на принтере и устройстве, аналогичном связыванию Bluetooth.

    2. Во время настройки WSD пользователь вводит правильный ПИН-код на устройстве и на клиентском компьютере, когда появляется запрос.

    3. Пользователь вводит ПИН-код и завершает связывание.

  • Сбой записи ПИН-кода

    1. Пользователь получил ПИН-код клиента или требуется одноразовый ПИН-код.

    2. Во время настройки WFD пользователю предлагается пин-код.

    3. Пользователь вводит неверный ПИН-код.

    4. Пользователь сообщает, что ПИН-код неверный, а связывание не может быть завершено.

    5. Обнаружение завершено. Очередь не настроена.

Postcondition: очередь печати не настроена.

Печать

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА ПРЯМОЙ ПЕЧАТИ WI-FI ИЗ ПРИЛОЖЕНИЯ

Предпосылки

  • Пользователь находится в диапазоне одного устройства прямой печати Wi-Fi

  • Пользователь успешно завершил связывание в первый раз с устройством прямого печати Wi-Fi, как описано выше в разделе "Подключение принтера — первый раз".

Триггер

Пользователь пытается распечатать из приложения

Этапы

  1. DAF выдает вызов L2 для устройств Wi-Fi Direct (WFD).

  2. Известные устройства печати WFD, откликнувшиеся на запрос L2, показываются как "доступные" для пользователя.

  3. Пользователь выбирает устройство печати WFD и нажимает кнопку "Печать"

  4. DAF подключает L2/L3 с устройством выбора пользователя WFD и устанавливает соединение WSD L3. Число ссылок на устройство увеличивается.

  5. Задание печати копируется, отрисовывается и отправляется на устройство.

  6. Количество ссылок на устройство уменьшается. Если число ссылок после уменьшения равно 0, подключение будет закрыто.

Постусловия

  • Задание печати успешно отправлено на устройство печати.

Альтернативные потоки

Не применимо

Соображения

  • Очередь сохраняется на компьютере с Windows так же, как и все остальные очереди печати. Ожидается, что пользователь сможет повторно подключиться и распечатать с помощью устройства, независимо от того, сколько времени прошло между подключением и последующим использованием. Единственный случай, когда пользователю нужно будет заново выполнить сопряжение для печати, — это если принтер удалил данные о подключении, а данные о сопряжении пользователя были удалены. Повторное связывание должно быть сведено к минимуму, чтобы обеспечить лучшее взаимодействие с пользователем. Это означает, что устройство должно поддерживать в памяти ряд пар, которые разумно поддерживать для предполагаемого использования. Например, принтер для домашнего использования может поддерживать 10-25 подключений. Принтер для офисного использования может выдерживать значительно больше.

Рекомендации по сочетанию

постоянные группы

Windows ожидает, что после создания очереди печати для устройства Wi-Fi прямой печати клиент Windows сможет повторно подключиться к устройству без повторного сопряжения. Поставщик DAF для Wi-Fi Direct закроет подключение после того, как будут созданы очереди и устройства. Поэтому сведения о связывании должны сохраняться, чтобы пользователь повторно подключился к устройству во время печати.

Если сведения о связывании удаляются на стороне устройства после каждого подключения, пользователь никогда не сможет печатать на устройстве. Пользователь будет находиться в цикле, в котором устройство добавляется в параметры компьютера, подключение закрывается после установки, и связывание удаляется, требуя, чтобы пользователь снова добавил устройство в параметры компьютера.

Количество одновременных подключений

Ожидается, что устройство печати сможет реагировать на несколько запросов подключения к ПК. Таким образом, устройство печати должно реализовать одновременные подключения с несколькими группами, чтобы выполнить этот сценарий.

Удаленные сопоставления

Windows ожидает, что Wi-Fi Direct-устройство будет поддерживать сведения о связывании, чтобы пользователи могли печатать в очередь Wi-Fi Direct без повторного конфигурирования. Однако понятно, что существует ограниченное количество пар, которые устройство может хранить. Настоятельно рекомендуется, чтобы устройство имело достаточно объема памяти для обеспечения разумного количества подключений для предполагаемого использования устройства. Например, устройство, предназначенное для домашнего или небольшого офиса, может помнить 30 подключений. Однако устройству, предназначенному для широкого и многократного использования в общественной среде, может потребоваться запомнить гораздо большее количество пользователей, чтобы гарантировать, что подключения не будут слишком часто прерываться.

СЦЕНАРИЙ СВЯЗЫВАНИЯ С УДАЛЕНИЕМ: Windows не восстанавливает полное подключение к Direct-устройствам Wi-Fi до тех пор, пока пользователь не отправит задание на печать. Таким образом, если устройство утратило сведения о сопряжении с компьютером на Windows, Windows не узнает об этом до тех пор, пока задание на печать не будет поставлено в очередь. Пользователь сможет переустановить подключение и восстановить соединение с устройством, однако это приведет к удалению и перестроению очереди печати, а все задания печати в очереди будут потеряны в процессе. Сохраняя достаточное количество пар в памяти, устройство может свести к минимуму количество случаев, когда пользователю необходимо повторно подключать устройство и заново отправлять задания на печать.

Рекомендации по Wi-Fi драйверам для ПК

Требования к логотипу Windows 8 для модулей Wi-Fi требуют, чтобы модуль поддерживал Wi-Fi Direct. Однако эта функция также должна поддерживаться в драйвере, предоставленном для модуля. Большинство драйверов папки "Входящие" из Windows 8 не поддерживают Wi-Fi Direct, даже если модуль может сделать это. Производители этих модулей обновили драйверы, доступные на сайтах драйверов. Обновленные драйверы будут более широко доступны после следующего выпуска Windows.

Windows 8 LOGO WI-FI MODULES. В следующих таблицах представлен неполный список прямых модулей Wi-Fi, отправленных для логотипа Windows 8. Эта информация предоставляется по соглашению о неразглашении (NDA) и не должна распространяться ни в какой форме. Эти данные помогают партнерам определять модули Wi-Fi, которые, как ожидается, будут работать с Wi-Fi Direct. Как отмечалось в 6.2.4, драйвер папки "Входящие" для этих устройств может не поддерживать Wi-Fi Direct и обновленные драйверы необходимо будет скачать и установить перед тестированием.

Windows RT

Broadcom 802.11abgn Wireless SDIO Adapter Marvell AVASTAR Wireless-N Сетевой контроллер (SDIO) Windows 8 (64-битная)

Беспроводной сетевой адаптер Atheros Broadcom 802.11ac Беспроводной сетевой адаптер Broadcom 802.11ac Беспроводной USB-адаптер Broadcom 802.11n Dual-Band Сетевой беспроводной адаптер Broadcom 802.11n Сетевой адаптер Broadcom 802.11n Беспроводной сетевой адаптер Broadcom 802.11n Беспроводной сетевой адаптер Intel(R) Centrino(R) Advanced-N + WiMAX 6150 Intel(R) Centrino(R) Advanced-N + WiMAX 6250 Intel(R) Centrino(R) Advanced-N 6200 Intel(R) Centrino(R) Advanced-N 6205 Intel(R) Centrino(R) Advanced-N 6235 Intel(R) Centrino(R) Ultimate-N 6300 Intel(R) Centrino(R) Ultimate-N 6300 AGN Intel(R) Centrino(R) Wireless-N 105 Intel(R) Centrino(R) Wireless-N 135 Intel(R) Centrino(R) Wireless-N 2200 Intel(R) Centrino(R) Wireless-N 2230 Killer Wireless N Marvell AVASTAR 350N Беспроводной сетевой контроллер N150MA N300MA Qualcomm Atheros беспроводной сетевой адаптер Realtek беспроводной локальной сети 802.11ac USB-адаптер Realtek RTL8188CE беспроводной локальной сети 802.11n PCI-E сетевой адаптер Realtek RTL8188CU/RTL8191CU/RTL8192CU/RTL8188RU беспроводной локальной сети 802.11n USB 2.0 сетевой адаптер Realtek RTL8188E беспроводной локальной сети 802.11n PCI-E сетевой адаптер Realtek RTL8188EE беспроводной локальной сети 802.11n PCI-E сетевой адаптер Realtek RTL8723A беспроводной локальной сети 802.11n USB 2.0 сетевой адаптер Realtek RTL8723AE беспроводной локальной сети 802.11n PCI-E сетевой адаптер Realtek беспроводной локальной сети 802.11n USB 2.0 сетевой адаптер WNA3100M Windows 8 (32-разрядная версия)

Беспроводной сетевой адаптер Atheros Broadcom 11ac Беспроводной сетевой адаптер Broadcom 802.11abgn Беспроводной сетевой SDIO адаптер Broadcom 802.11abgn Беспроводной SDIO адаптер Broadcom 802.11ac Беспроводной сетевой адаптер Broadcom 802.11ac Беспроводной USB-адаптер Broadcom 802.11n Dual-Band Сетевой беспроводной адаптер Broadcom 802.11n Сетевой адаптер Broadcom 802.11n Беспроводной сетевой адаптер Intel(R) Centrino(R) Advanced-N + WiMAX 6150 Intel(R) Centrino(R) Advanced-N + WiMAX 6250 Intel(R) Centrino(R) Advanced-N 6200 Intel(R) Centrino(R) Advanced-N 6205 Intel(R) Centrino(R) Advanced-N 6235 Intel(R) Centrino(R) Ultimate-N 6300 Intel(R) Centrino(R) Ultimate-N 6300 AGN Intel(R) Centrino(R) Wireless-N 105 Intel(R) Centrino(R) Wireless-N 135 Intel(R) Centrino(R) Wireless-N 2200 Intel(R) Centrino(R) Wireless-N 2230 Killer Wireless N Marvell AVASTAR 350N Беспроводной сетевой контроллер N150MA N300MA Qualcomm Atheros Беспроводной сетевой адаптер Realtek 8812AU Беспроводной сетевой адаптер 802.11ac USB Realtek RTL8188CE Беспроводной сетевой адаптер 802.11n PCI-E Realtek RTL8188CU/RTL8191CU/RTL8192CU/RTL8188RU Беспроводной сетевой адаптер 802.11n USB 2.0 Realtek RTL8188E Беспроводной сетевой адаптер 802.11n PCI-E Realtek RTL8188EE Беспроводной сетевой адаптер 802.11n PCI-E Realtek RTL8723A Беспроводной сетевой адаптер 802.11n USB 2.0 Realtek RTL8723AE Беспроводной сетевой адаптер 802.11n PCI-E Realtek Беспроводной сетевой адаптер 802.11n USB 2.0 WNA3100M

имя устройства в Windows

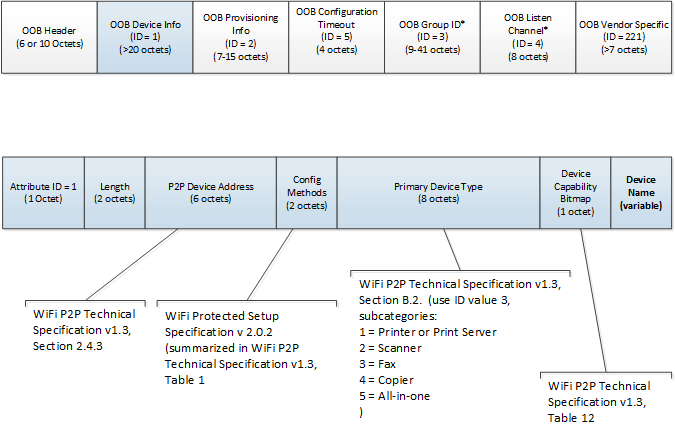

Windows Wi-Fi использует атрибут "Имя устройства" P2P в формате P2P IE, чтобы задать имя устройства в Windows, когда устройство является владельцем группы. Этот атрибут должен содержать понятное имя пользователя, так как оно будет отображаться в качестве имени устройства во всем пользовательском интерфейсе Windows.

p2p ie формат элемента сведений об устройстве oob.

элемент информации об устройстве формата P2P IE OOB

групповая собственность

Устройство печати всегда должно быть владельцем группы. Система печати Windows не поддерживает сценарии, в которых компьютер Windows является владельцем группы.

Существуют известные проблемы, касающиеся владения группами и 5 ГГц сетей. Windows не поддерживает сопряжение с устройством на канале 2,4 ГГц, если компьютер является владельцем группы и уже подключен к точке доступа 5 ГГц или группе P2P на 5 ГГц.

Когда Windows в качестве владельца группы согласовывает подключение с устройством Wi-Fi Direct, Windows рекомендует предпочтительный канал для обмена данными. Если предпочтительный канал находится в диапазоне 5 ГГц, устройство, поддерживающее только 2,4 ГГц, не сможет использовать этот канал. Windows не будет поддерживать группу двойной пропускной способности и нет функциональных возможностей для перемещения существующей группы или подключения AP к 2,4 ГГц. В этом случае устройство печати будет обнаружено, но связывание всегда завершится ошибкой, так как канал не может быть установлен.

Чтобы предотвратить столкновение пользователя с этим сценарием, в системе печати Windows необходимо, чтобы устройство печати было владельцем группы. Windows в качестве клиента в сети P2P может управлять сценарием двойного диапазона. Таким образом, никогда не существует ситуации, когда пользователь может обнаружить принтер, но не сможет связаться из-за существующего подключения AP.
