Рекомендуемые тесты USB для разработки системы

Если вы создаете новую систему, рекомендуется выполнить тесты, приведенные в этой статье.

Для выполнения тестов DF, перечисленных в этой статье, необходимо иметь устройства MUTT. В зависимости от этапа необходимо обновить драйвер для устройства, выполнив следующую команду:

muttutil -updatedriver <driver_inf>.inf

Средство MuttUtil входит в пакет программного обеспечения MUTT.

Если вы создаете новую систему, ниже приведены рекомендуемые тесты USB HCK:

Этап 1. Системное обновление

• DF — спящий режим с вводом-выводом до и после (базовый)
• DF — PNP (отключение и включение) с вводом-выводом до и после (базовый)
• Проверка контроллера порта с доступом ЧЕРЕЗ USB
• Проверка скорости передачи USB xHCI
• Завершение USB3

Настройте эту топологию для каждого контроллера xHCI в системе.	Выполнение рекомендуемого теста
Подключите концентратор USB 3.0 к порту SuperSpeed системы. Подключите нисходящий узел SuperMUTT концентратора USB 3.0. Драйвер устройства: Устройство SuperMUTT должно иметь Winusb.sys в качестве драйвера устройства. Выполните следующую команду: muttutil -updatedriver usbfx2.inf Если в системе нет соединителя типа A, в систему должен быть включен адаптер.	В Windows HCK Studio на вкладке Выбор выберите диспетчер устройств. Выберите контроллер xHCI и его корневой концентратор. Чтобы быстро найти контроллер, введите "xhci" в поле поиска. В списке Просмотр по выберите Базовый. Запустите рекомендуемый тест для выбранного контроллера.

Этап 2. Интеграция системы

• DF — перезагрузка с операцией ввода-вывода до и после (функциональная)
• DF — спящий режим и PNP (отключение и включение) с вводом-выводом до и после (функциональный)
• Проверка скорости передачи USB xHCI

Настройте эту топологию для каждого контроллера xHCI в системе.

Выполнение рекомендуемого теста

Настройте эту топологию для каждого контроллера xHCI в системе. Подключите концентратор USB 3.0 к порту SuperSpeed системы. Подключите нисходящий узел SuperMUTT концентратора USB 3.0. Драйвер устройства: Устройство SuperMUTT должно иметь Usbtcd.sys в качестве драйвера устройства. Выполните следующую команду: muttutil -updatedriver usbtcd.inf Подключите пакет SuperMUTT ниже концентратора USB 3.0. Если в системе нет соединителя типа A, в систему должен быть включен адаптер.

Чтобы выполнить тесты, выполните следующие действия. На вкладке Выбор выберите Диспетчер устройств. Выберите контроллер xHCI и его корневой концентратор. Чтобы быстро найти контроллер, введите "xhci" в поле поиска. В списке Просмотр по выберите Функциональные. Запустите рекомендуемый тест для выбранного контроллера.

Этап 3. Настройка системы

Система 1

• DF — спящий режим с вводом-выводом во время (сертификация)
• DF — параллельное тестирование оборудования и операционной системы (CHAOS) (сертификация)

Система 2

• DF — спящий режим и PNP (отключение и включение) с вводом-выводом до и после (функциональный)
• Проверка скорости передачи USB xHCI

Система 3 (если закрепление поддерживается)

• Выполните тесты, перечисленные для этапа интеграции системы в закрепленной системе.

Настройте эту топологию для каждого контроллера xHCI в системе.

Выполнение рекомендуемого теста

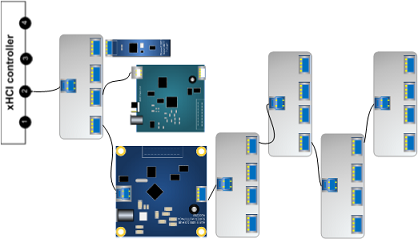

Система 1 См. топологию запуска системы. Драйвер устройства: Устройство SuperMUTT должно иметь Usbtcd.sys в качестве драйвера устройства. Выполните следующую команду: muttutil -updatedriver usbtcd.inf Система 2 Настройте эту топологию для каждого контроллера xHCI в системе. Подключите концентратор USB 3.0 к порту SuperSpeed системы. Подключите нисходящий узел SuperMUTT концентратора USB 3.0. Подключите пакет SuperMUTT ниже концентратора USB 3.0. Подключите пакет MUTT, расположенный ниже по центру USB 3.0. Подключите четыре концентратора USB 3.0 с автономным питанием друг от друга (образуя цепочку) с первым концентратором, расположенным ниже по течению пакета SuperMUTT. Подключите mutt (или SuperMUTT Pack) ниже по течению последнего концентратора USB 3.0 в цепочке. Система 3 (если закрепление поддерживается) См. этап интеграции системы.

Система 1 На вкладке Выбор выберите Диспетчер устройств. Выберите контроллер xHCI и его корневой концентратор. Чтобы быстро найти контроллер, введите "xhci" в поле поиска. В списке Просмотр по выберите Сертификация. Запустите рекомендуемый тест для выбранного контроллера. Система 2 На вкладке Выбор выберите Диспетчер устройств. Выберите все устройства MUTT в топологии, показанной в списке. Чтобы быстро найти контроллер, введите "MUTT" в поле поиска. В списке Просмотр по выберите Функциональные. Выполните рекомендуемые тесты для системы 2. Используйте 2-метровые кабели для подключения концентраторов к системе. Система 3 То же, что и топология системной интеграции.
