Руководство по пустой батарее

Примечание.

Начиная с обновленной версии HLK (выпущенной в октябре 2024 г.) для Windows 11 24H2 и Windows Server 2025, прокси-клиент HLK больше не поддерживается. Используйте процесс, описанный в разделе "Руководство по началу работы с HLK".

В этом руководстве содержатся сведения о пустой батарее, включая ее назначение, а также техническое описание. Эта информация не диктует требования к проектированию и не должна использоваться для установления таких требований. Так как батареи значительно отличаются в форме, дизайне и функции, это было бы непрактично для Корпорации Майкрософт, чтобы обеспечить требования к проектированию. Вместо этого это руководство должно использоваться для оказания помощи в определении оптимального способа создания пустой батареи.

1. Зачем мне нужен пустой заряд батареи? Не могу ли я просто использовать мобильное устройство непосредственно с внешним источником питания?
   • Пустая батарея идет дальше, чем просто прямая мощность на устройство, спуфингов элементы фактической батареи, которые часто требуются устройству для питания. Это позволяет использовать устройство для долгосрочного тестирования в лабораторных средах, которые, как правило, не могут быть возможными из-за ограниченной емкости батареи. Это достигается, позволяя мобильному устройству нормально взаимодействовать с батареей, даже если текущий источник питания поставляется внешним источником питания. В некоторых очень ограниченных случаях вы можете уйти напрямую с питанием мобильного устройства из внешнего источника питания, например 4,2vdc питания. Однако в большинстве случаев устройство может работать неправильно, если он не может взаимодействовать с собственной батареей. Возможные проблемы: сбой питания, сбой загрузки полностью, преждевременной или ложной низкой батареи, мгновенного завершения работы при загрузке или многих других типов поведения.
2. Как мобильное устройство взаимодействует с собственной батареей? Что такое смарт-аккумулятор?
   • Большинство современных мобильных устройств взаимодействуют с батареей с помощью однопроводного последовательного интерфейса, известного как HDQ (см. часто задаваемые вопросы #5 для описания термина HDQ). Канал батареи на борту отслеживает падение напряжения через небольшой текущий резистор смысла, подключенный в серии с выходом батареи, чтобы определить заряд и разрядную активность батареи. Компенсации за возраст батареи, температуру, самозарядку и скорость разряда применяются к измерениям емкости, чтобы обеспечить доступную информацию о времени к пустым данным в широком диапазоне условий работы. Доступная емкость батареи автоматически перераспространяется или изучается в ходе цикла разряда от полного до пустого. Эти каналы взаимодействуют с мобильным устройством через однопроводный интерфейс HDQ или последовательный интерфейс I²C.
3. Требуется ли пустая батарея точно так же, как батарея? Каковы фактические требования?
   • Батарея Пусто используется только в качестве средства для обеспечения непрерывной внешней мощности на устройстве, чтобы включить долгосрочное тестирование, которое в противном случае было бы невозможным использовать батарею в одиночку. Он не используется в качестве инструмента для тестирования операции или проектирования фактической батареи. Для простоты заряд батареи должен обеспечить только то, что обычно требуется для питания телефона таким же образом, что и батарея. Например, если для проектирования устройства требуется связь с каналом HDQ или I²C, то пустая батарея должна обеспечить такую возможность. Если батарея использует известное или ожидаемое сопротивление для идентификатора, проверки подлинности или канала TH, пустое должно также предоставить это. Точно так же, как необходимые характеристики для имитации батареи предоставляются пустой батареей для устройства полностью до OEM.
4. Моя батарея использует канал датчика топлива на основе HDQ или I²на основе C, и мое устройство требует, чтобы этот канал присутствовал для загрузки. Что необходимо для подпуфина этого канала, чтобы пустой аккумулятор можно использовать вместо батареи?
   • Это неизвестно корпорации Майкрософт, так как мы не разрабатывали канал. Мы ожидаем, что разработчики оборудования OEM понимают эти требования, так как у них есть доступ к схематикам, ссылкам на проектирование и спецификациям оборудования, которые будут соответствовать этим требованиям. Мы опираемся на эти же конструкторы, чтобы создать пустой аккумулятор и обеспечить соответствие требованиям как к спецификациям корпуса, так и к оборудованию.
5. Что означает акроним HDQ при использовании в ссылке на батареи и цепи датчика топлива?
   • HDQ — это составной акроним, используемый для описания канала однопроводной последовательной связи между батареей и мобильным устройством. H в акрониме означает высокую скорость, и DQ — это стандартизованный термин электроники, описывающий входные данные (D) и выходные данные (Q), используемые с различными типами каналов Flip-Flop. В совокупности вы получаете высокоскоростные входные и выходные данные данных или просто HDQ для короткого времени.
6. Насколько сложно сделать каждый тип батареи пустым? Есть ли какие-либо рекомендации по строительству?
   • Это зависит от сложности используемого канала батареи, и только изготовитель оборудования или назначенные инженеры имеют полное представление о требованиях, необходимых для имитации исходной батареи. Что касается физического строительства, есть много возможных конструкций, большинство из которых, вероятно, начались как исходная батарея, которая имела химические ячейки удалены, оставляя только оболочку и аккумуляторную доску позади. В некоторых конструкциях, где батарея не предоставляет I²C или HDQ 1-проводной связи, строительство может быть так же просто, как маршрутизация внешних проводов на соответствующие площадки на телефонной стороне сетевой платы. В других случаях может потребоваться настроить способ работы канала безопасности или даже удалить его из канала. В других случаях может потребоваться изменить программное обеспечение на телефоне, чтобы вместить изменение батареи. Это действительно зависит от того, что устройство ожидает видеть от батареи, чтобы предположить, что подлинный аккумулятор используется вместо заряда батареи. Дополнительные сведения об этой конкретной точке будут рассмотрены далее в этом документе.
   • В большинстве случаев удаление ячейки батареи оставляет позади очень неуклюжая и хрупкая рамка батареи. После подключения проводов к доске батареи и необходимые изменения в электронике доски батареи были сделаны (если таковые имеются), рекомендуется, чтобы пустой мы горшок или заполненный жестким материалом, который восстанавливает жесткость пластиковой рамки и делает батарею пустой устойчивой. В идеале, провода будут горшками, а также, обеспечивая облегчение напряжения. Предоставление пустой батареи без какого-либо облегчения нагрузки на провода настоятельно не рекомендуется. Батареи с листом металлические варианты обычно достаточно жесткие, но могут вызвать другие проблемы с проводами, подвергая острые края, которые будут резать в изоляцию провода. Горячий клей является хорошим вариантом для хранения проводов и других обязательных частей внутри кадра (например, любых необходимых капациторов). Помните при проектировании пустой батареи, что она должна быть устойчивой и может обрабатывать несколько циклов вставки и удаления без каких-либо повреждений пустого. Пустое должно помещаться в отсек батареи так же, как и исходная батарея. Это никогда не должно быть так свободно, что он выпадет сам по себе, но он также не должен быть слишком жестким. Провода, исходящие из заряда батареи, должны отложиться и от устройства. Не должно быть дополнительных компонентов, выступающих с задней части батареи пустой, что увеличивает его толщину (например, большие электролитические капациторы или другие электронные компоненты). Если требуются капациторы или другие крупные компоненты, рекомендуется использовать устройства surface-mount, чтобы максимально уменьшить размер. Эти конкретные моменты подробно рассматриваются далее в этом документе.

Примеры каналов защиты батареи и связи

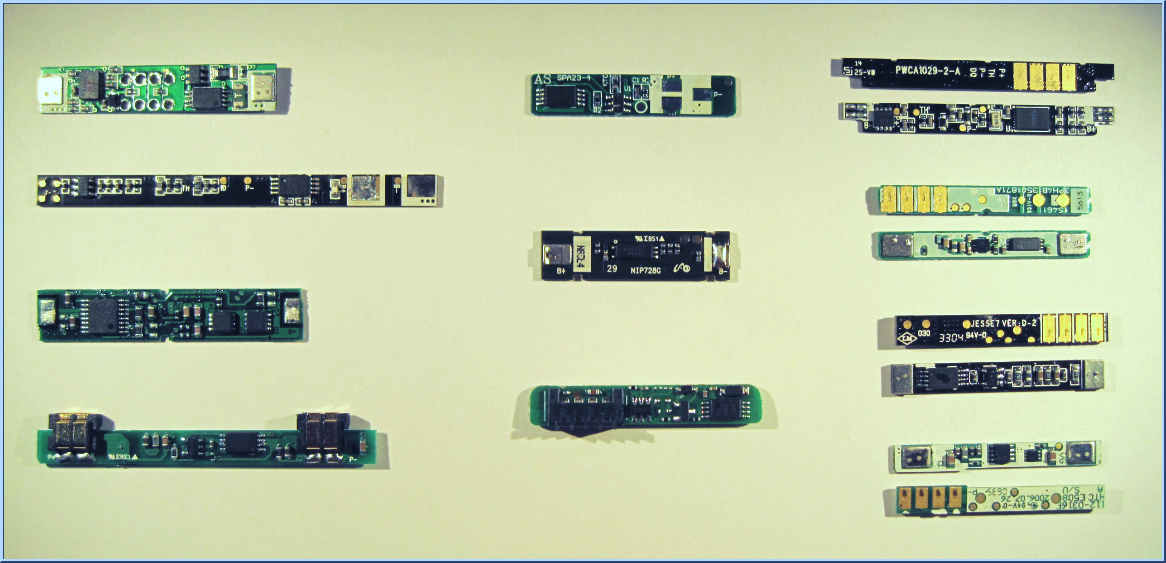

Эти цепи батареи были удалены из 11 различных типов батарей. Ячейки, к которым они были когда-то окончательно присоединены, были удалены и переработаны и не показаны в этом экспонате. Каналы, показывающие металлические серебряные вкладки на левой и правой краях цепи, находятся там, где подключена ячейка батареи. Другие каналы с 4 золотыми контактами находятся, где устройство будет подключаться. Расположение контактов может значительно отличаться от батареи к батарее, но большинство из них включают не менее 3 контактов до максимум 6 контактов. Пин-коды обычно предоставляют +, -, HDQ, ID или TH, хотя это значительно отличается от OEM до OEM. Некоторые имеют микросхемы датчика топлива и некоторые не. В фактической ячейке батареи нет магии, которая обеспечивает любые физические характеристики батареи. Эта информация создается, вычисляется, измеряется или догадывается встроенной электроникой, которая запрограммирована (при необходимости) и постоянно подключена к заводским свежим батареям. Эти цепи предназначены для просмотра некоторого количества заряда батареи 100 % времени для всей жизни батареи, даже если батарея технически выряжается. После удаления из батареи все сведения, записанные за всю жизнь подключенной ячейки батареи, могут стать недействительными или потеряны электроникой.

Как видно, есть широкий спектр стилей, фигур и схем, доступных только внутри батареи. Таким образом, это было бы непрактично для Майкрософт диктовать особенности того, что именно требуется вашему устройству, чтобы сделать батарею пустой функцией, особенно в тех случаях, когда исходная электроника батареи перезапускается для использования в пустых аккумуляторах.

Во многих случаях эти каналы также действуют для проверки подлинности подключенного устройства, взаимодействуя с ним через интерфейс HDQ или I²C при вставке на устройство: если устройство правильно проходит проверку подлинности с батареей, батарея включает полную выходную мощность на устройство, что позволяет ему включить питание. Кроме того, канал датчика топлива (при наличии) взаимодействует с мобильным устройством через hdQ (или I²C) однопроводный последовательный интерфейс для ретрансляции эксплуатационных характеристик батареи на мобильное устройство. Используя эти сведения, электроника батареи может обеспечить ряд характеристик использования, включая приблизительное время потребления батареи, текущее потребление энергии, текущий уровень напряжения, время на пустое, количество циклов заряда и т. д. Для батареи мобильных устройств более распространенный метод проверки подлинности — это просто обеспечить фиксированное сопротивление от земли через пин-код, используемый телефоном для обеспечения подключения подлинной батареи (если сопротивление совпадает). Эта конкретная тактика идет обоими способами, а также - батарея может на самом деле требовать фиксированного сопротивления на мобильном устройстве, прежде чем включить его первичный вывод. Пустая батарея должна предоставить любой из необходимых параметров, необходимых для точного имитации реальной батареи, позволяя устройству работать с внешним источником питания.

Предупреждение

  Очень важно помнить, что приведенные выше каналы специально предназначены для защиты физической ячейки батареи. После удаления операционные параметры этой ячейки батареи могут быть потеряны или недействительны тем же каналом, который взаимодействует с телефоном, и операционная информация, передаваемая обратно телефону, может отражать это изменение и вызвать поведение устройства по-разному. Аналогичным образом, цепи безопасности обычно ожидают увидеть постоянное напряжение, предоставленное батареей, теперь увидит, что напряжение включено и выключено через батарею пустое, и это может привести к сбою или постоянной поездки, которая может в свою очередь ошибочно открыть выходные данные батареи пустой во время тестирования (мы видели это раньше). Это может быть разумным для вас, чтобы рассмотреть возможность обхода любого канала безопасности обычно предназначено для защиты батареи, так как эти цепи, скорее всего, будут обнаруживать циклы питания в отключенной батарее, как проблемы с батареей. Эти непреднамеренные сбои цепи безопасности могут не обязательно проявляться сразу же. Пустая батарея, как представляется, обычно работает от любого места до 10 до сотен циклов питания перед их поездкой.

Проектирование пустой батареи — пример

Большое количество решений с одним чипом, которые объединяют специально разработанную электронику защиты от батареи с возможностью запуска внешних FET в настоящее время доступны и становятся более распространенными в Marketplace. Использование этих электроники в пустых аккумуляторах иногда может привести к большему вреду, чем хорошо, так как они используются вне их разработанных намерений и спецификаций и поэтому могут ошибочно (и часто неожиданно) привести к открытию выходных данных.

Так как OEM имеет необходимую конфиденциальную информацию (т. е. схемы и спецификации проектирования), необходимую для определения того, как лучше обходить эти каналы безопасности, мы будем полагаться на них, чтобы обеспечить любые необходимые изменения в пустых зарядах батареи.

Приведенные ниже сведения приведены в качестве обобщенного примера создания пустой батареи. Он показывает эволюцию от того, что сначала, как представляется, хороший решение до того, что в конечном счете должно быть изменено, чтобы сделать батарею пустой и надежной для использования в лаборатории.

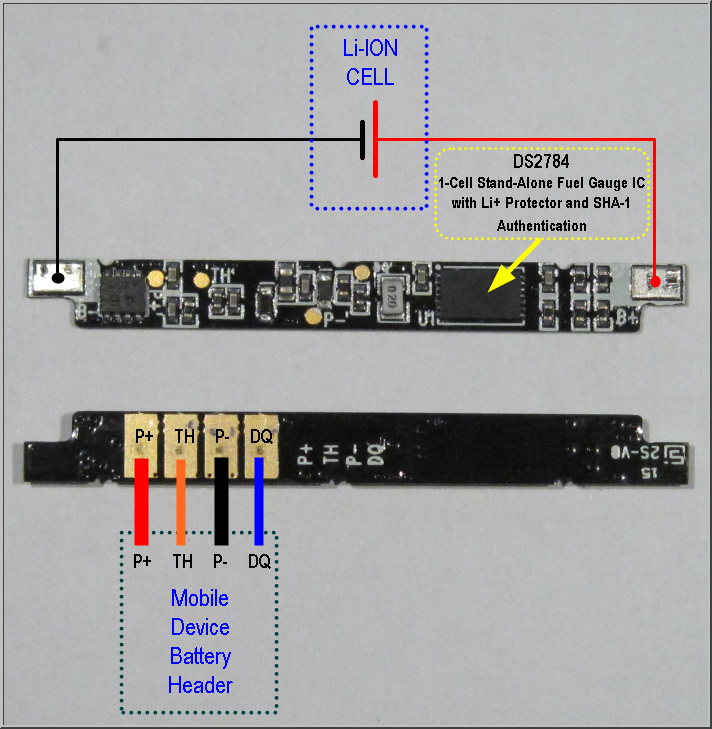

На приведенном выше рисунке OEM выбрал использовать Даллас/Максим DS2784, популярный одноэлементный автономный датчик топлива IC. Датчик топлива предоставляет точные оценки оставшейся емкости и сообщает своевременное напряжение, температуру и данные текущего измерения. Оценка емкости вычисляется из кусочной линейной модели производительности батареи по сравнению с нагрузкой и температурой, а также системными параметрами для полных и пустых условий. Параметры алгоритма являются программируемыми пользователем и могут быть изменены в пакете. Критически важные данные емкости и старения периодически сохраняются в EEPROM в случае потери энергии из-за короткого замыкания или глубокого истощения.

Этот последний полужирный текст очень важен, так как он указывает, что эта часть специально предназначена для обработки сценариев, когда батарея входит в глубокое истощение, характеристика несколько совпадает, переключив питание на пустой батареи. Хотя утешение на первый взгляд, реальное приложение гораздо менее очевидно. Типичный операционный канал, предоставляемый таблицей DS2784, показывает, что микросхема управляет двойной схемой FET, размещенной в рядах с положительным свинцом к устройству, предназначенному для прерывания выходных данных, как считается соответствующим в DS2784:

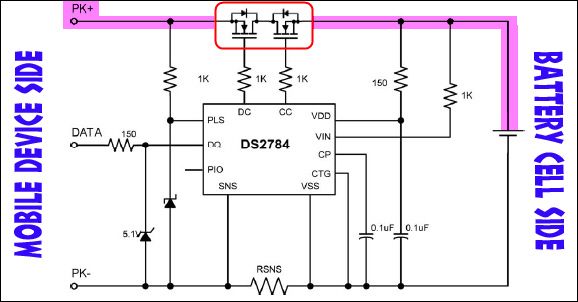

ТИПИЧНАЯ СХЕМА ОПЕРАЦИОННОГО КАНАЛА

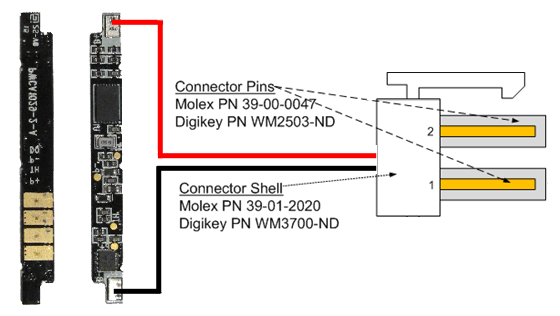

Быстрый и простой способ сделать батарею пустой в этом случае может показаться как простой, как замена физической ячейки батареи необходимым соединителем Molex:

Просто заменив ячейку батареи соединителем Molex, вы оставляете FETs в серии с ПОЛОЖИТЕЛЬНЫМ. Канал безопасности по-прежнему нетронут и полностью работает. Любое условие ошибки, обнаруженное DS2784, может привести к активации FET OPEN, даже в обычных условиях рабочего теста. Ds2784 предполагает, что аккумуляторная ячейка подключена, а не внешний источник питания, и правильная работа DS2784 в исходной спецификации дизайна больше не гарантируется. Существуют бесчисленные условия, которые могут вызвать сбой в этом неестественном приложении DS2784, но в конечном счете конечный результат заключается в том, что батарея Blank останавливает работу и питание останавливает поток на мобильное устройство.

Существует несколько обходных решений, но в конечном счете дизайнеры аккумулятора и интерфейса батареи должны определить лучшее решение. В этом примере устройство явно требует подключения канала HDQ к телефону. Это означает, что просто обход DS2784 полностью не будет работать, так как он нуждается в мощности для обеспечения необходимых подключений к мобильному устройству. Это оставляет несколько возможных вариантов:

1. Отключите необходимость HDQ на устройстве с помощью изменения программного обеспечения и жесткого обхода вокруг FET.
   • Для этого параметра требуется решение программного обеспечения, связанное с изменением оборудования и не идеальное, особенно если часть тестирования устройства охватывает связь с батареей.
   • Это, вероятно, наименее идеальный вариант, так как он может привести к обнаружению ошибок, отличных от реального мира, и может также привести к возникновению дополнительных проблем программного обеспечения на устройстве, связанных с зарядкой или управлением питанием.
2. Спроектируйте устройство, чтобы использовать HDQ, если он присутствует, но возможность сборки для обхода этого требования, если другой операционный параметр выполняется, например фиксированное сопротивление земле вместо HDQ.
   • Это решение является очень идеальным, но требует дополнительной разработки и реализации во время цикла разработки оборудования, который может быть слишком поздно на данный момент или просто не вариант начать с.
   • Идея заключается в том, что если пустой аккумулятор не предоставляет сигнал HDQ, так как он был удален из пустого, что что-то другое было добавлено (например, фиксированное сопротивление), чтобы активировать требование HDQ переехать на устройстве, позволяя устройству работать нормально, как если бы сигнал HDQ присутствовал.
3. Обход только FET, так что даже если он пытается открыть, питание по-прежнему будет передаваться в контакт P+.
   • Этот параметр не охватывает изменения или ошибки, которые DS2784 может сообщать телефону через линию HDQ, которая может по-прежнему негативно повлиять на работу устройства.
   • Если ds2784 не отправляет информацию по HDQ на телефон, который влияет на ее работу, это, вероятно, лучшее и самое простое решение для реализации.

Предполагая, что вариант #3 идеально подходит в этом примере, нам нужно только найти способ обойти FET, оставив DS2784 без изменений, чтобы сделать это. В некоторых конструкциях батареи, где схемы и схемы макета недоступны, может потребоваться использовать многометрический счетчик для идентификации прямой провода на панель P+ на стороне устройства батареи. В других случаях шелк-скрининг может указать вам непосредственно на ответ:

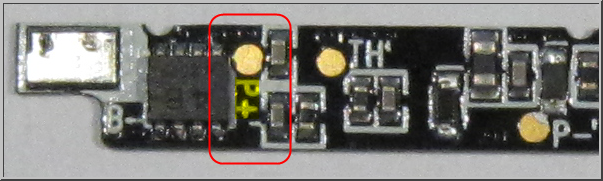

Панель тестирования P+ удобно расположена на стороне компонента батареи. Все, что требуется сейчас, заключается в том, чтобы преодолеть положительное напряжение, предоставляемое B+ этому P+ тестовой площадке, а также. Это обеспечит напряжение ds2784, позволяя ему работать нормально, а также обходА FET, если он должен попытаться открыть.

Конечный результат после изменения батареи с коротким вокруг FET:

Имейте в виду, что это был только пример, использующий популярную часть управления батареей. Каждый дизайн отличается, и описанное выше решение является единственным возможным примером, который позволяет подумать о потенциальных проблемах, которые могут возникнуть при проектировании или создании пустой батареи. Это один из более сложных примеров, наблюдаемых в поле. Для батарей, которые предоставляют только канал безопасности с одним чипом, который управляет FET, решение обычно очень просто: просто обойти FET. Не нужно беспокоиться о кислом винограде из линии HDQ, потому что он не существует. Также важно отметить, что большинство каналов прерываний безопасности, наблюдаемых в поле, фактически прерывают отрицательный свинца, а не положительный свинца, как используется DS2784. Однако применяются те же принципы обхода.

Построение для устойчивости — рекомендация, do's и не

Как упоминалось ранее, как только вы очищаете метки и очень тщательно удаляете химические батареи из производственной батареи, вы обычно остаетесь с неуклюжим, тонким, открытым пластиковым кадром. Не изображение устойчивости с помощью каких-либо средств, поэтому в этом разделе мы рассмотрим некоторые рекомендации, которые могут помочь вам в более жестком и устойчивом пути.

Важно помнить, что вы создаете пустой аккумулятор для использования в лабораторной среде. Таким образом, он должен быть устойчивым и способным противостоять чрезмерным и часто необоснованным условиям работы. Хотя персонал обучен не использовать провода в качестве средства для удаления заряда батареи, некоторые люди делают это, не думая об этом.

Герметизация

Несмотря на то, что в спецификации шасси не указано определенное требование, пустой аккумулятор должен точно приблизиться к надежности производственной батареи. Это можно сделать несколькими способами. Большинство включают горшок (или заливку) всю пустую полость с эпокси, горячим клеем, кремниевым клеем, резиновым листом или пластиковым наполнителем определенного типа. Какой бы вариант вы в конечном счете ни выбрали, попробуйте создать пустое таким образом, чтобы доступ к фактической батареи сам не был заблокирован. Причина этого запроса заключается в том, что если у вас возникла проблема с дизайном пустого, и она не удалась по какой-то причине, почти невозможно очистить эпокси с батареи без повреждения цепи, которая будет серьезно препятствовать любым усилиям по устранению неполадок. В этом случае ИЗГОТОВИТЕЛЬ будет запрашивать предоставить свежие, рабочие пустые, чтобы заменить те, которые не удалось восстановить. К ним относятся добавление слоя ленты Каптон между доской батареи и горшок составом, или использование горшкового соединения, такого как горячий клей, который может быть охладлен и разбит от батареи доски без ущерба для компонентов.

Некоторые примеры материалов и соединений Potting:

• Воздух (т. е. без горшок)

  • Достоинства

    • нет

  • Недостатки

    • Нет облегчения нагрузки для проводов, подключенных к аккумуляторной доске
    • Ничего, чтобы заполнить неуклюожный пластиковый кадр
    • Ничего, чтобы защитить батарею на месте
    • Ничего для защиты внутренней электроники

• Горячий клей

  • Достоинства

    • Множество различных типов, доступных для большинства сценариев
    • Горячий клей палки дешевые
    • Легко применять - тепло и причудливый, не требуется смешивание
    • Обычно легко очистить нежелательные остатки
    • Не химической связи с чем-либо другим

  • Недостатки

    • Может сделать потрясающий беспорядок, если не тщательно содержится
    • Может легко и быстро сжечь сборщик
    • Может занять в любом месте от 2 минут до 2 часов, чтобы затвердить
    • Тепло от клея может смягчить и исказить тонкий, пластиковый кадр

• Эпоксидный

  • Достоинства

    • Очень плотный материал; крайне жестко, когда правильно смешанная и вылечена
    • Можно детализировать или легко сформировать по мере необходимости после вывернутого
    • Поставляется в ручной смеси положить, которые работают очень хорошо для этого приложения и избежать некоторых ловушек, связанных с жидкостью, двух частей эпокси смешивается

  • Недостатки

    • Может химически связывать с некоторыми другими материалами, что делает удаление чрезвычайно трудным
    • Эксотермическая реакция, когда лечение может освободить значительное тепло, которое может смягчить и исказить тонкий, пластиковый кадр
    • Две части жидкости обычно заполняют каждую пустоту, так как она значительно тонко перед затвердеванием
    • Возьмите в любом месте от 1 минуты до 1 дня, чтобы вылечить в зависимости от формулы
    • Очень мучает, чтобы удалить при необходимости. Обычно повреждает корпус во время удаления

• Другие твердые заполнители: резина, пластик, дерево, твердый картон

  • Достоинства

    • Легко съемный при необходимости
    • Как правило, хорошо держит фигуру, если вырезать точно, чтобы поместить регистр

  • Недостатки

    • Может быть емким, чтобы вырезать в зависимости от материала
    • Может быть трудно привязать провода к для целей облегчения нагрузки
    • Обычно не прилипает к пластиковой рамке и может потребоваться лента оболочка или другой клей, чтобы держать материал на месте внутри кадра

Хорошие и плохие реализации

Некоторые пустые батареи требуют дополнительных компонентов, таких как капациторы, чтобы быть помещены в рамку батареи. При необходимости (как определено изготовителем оборудования), эти части должны полностью вписываться в полость батареи кадра батареи. Любые прострузии, отличные от проводов, ведущих к соединителю Molex, могут негативно повлиять на общую толщину устройства и могут препятствовать нашей способности поместить устройство в один из наших автоматизированных средств тестирования.

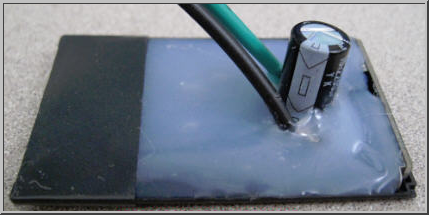

Ниже приведен пример плохо спроектированной батареи Blank:

Capacitor 2200uF, показанный выше, увеличил толщину устройства более чем на 13 мм. В этом случае, прикладывая электролитический капацитор на стороне или используя поверхностное подключение танталум капациторов вместо стиля, было бы значительно сокращено или даже полностью исключило дополнительную толщину. Кроме того, обратите внимание на отсутствие какого-либо разумного облегчения нагрузки на провода. Даже небольшой туг на проволоке может вытащить его из горячего клея или освободить его. Мы также обнаружили, что проводка скрыта внутри моря горячего клея не была распалена вместе, это было только скручено создание очень ненадежного электрического соединения (см. подробный рисунок выше справа).

Ниже приведены примеры хорошо спроектированной батареи Blank:

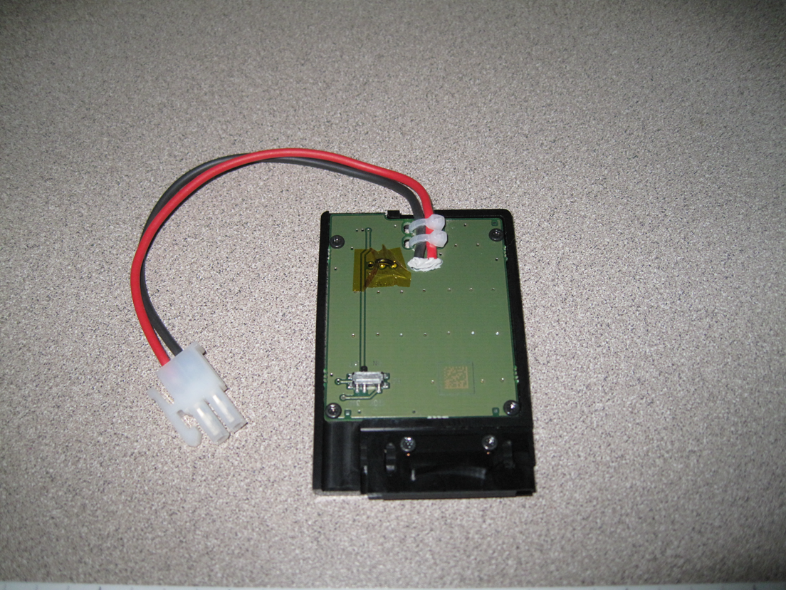

Справа справа обратите внимание на безопасные соединения с кабелем и материалами, которые используются для обеспечения хорошего соответствия устройству.

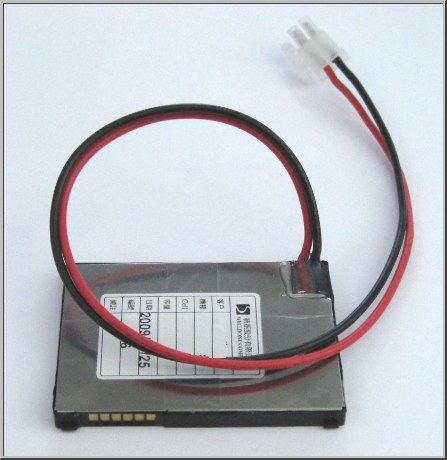

Слева слева обратите внимание на единую толщину по всей батарее. Листовый металл держит рамку вместе сверху и внизу и сохраняет всю сборку жесткой. Область, где провода протянутые запечатываются горячим клеем, чтобы обеспечить твердое облегчение штамма и держать провода от вырезания краем листа металла. В электронном виде безопасность FET была удалена и заменена сплошной проволокой. Это твердая, хорошо продуманная реализация Battery Blank, которая очень тесно имитирует исходный аккумулятор OEM.

Рекомендации по безопасности, общие рекомендации и предупреждения

Существует 2 способа создания пустых батареи:

1. С нуля: Корпорация Майкрософт настоятельно рекомендует изготовителю оборудования создавать свои пустые батареи с нуля, чтобы избежать потенциальных опасностей и ошибок, связанных с преобразованием фактических батарей устройств в пустые батареи. Это было доказано, чтобы создать безопасные, надежные пустые батареи, которые являются как устойчивые и надежные, как производственный аккумулятор.
2. Изменение существующих батарей: Корпорация Майкрософт настоятельно рекомендует создавать пустое батареи с нуля, однако если изготовитель оборудования решит преобразовать существующие батареи в пустые батареи, ознакомьтесь со следующим разделом в целом.

Примечание.

  Приведенные ниже сведения не включают все потенциальные опасности, связанные с дизассембли запечатанным аккумулятором. Каждая конструкция батареи отличается и, скорее всего, потребует другого метода дизассембли.

Общий процесс дизассембли начинается с тщательного удаления меток на батарее. При удалении меток не следует проколоть или поцарапать сторону ячейки батареи с помощью ваших инструментов.

После удаления меток ячейка, как правило, свариваются к встроенному Полифузу, а затем распаиваются (или сварены) к фактической цепи батареи. При отключении батареи от батареи от батареи вырезать только 1 провод за раз и принять дополнительные меры, чтобы держать провода от шортирования вместе. Любое короткое время может навсегда повредить цепи защиты батареи, что ваше устройство может потребовать нормально работать - вы можете легко кирпичить батарею пустой.

После удаления ячеек из кадра батареи правильно удалите ячейки. Ячейки LiPol и Li-ION не идут в обычный мусор и должны быть правильно переработаны. Большинство магазинов поставок Office имеют центры переработки батареи.

• Если в любое время вы являетесь свидетелем батареи, начинающейся с воздушных шаров или набухать, немедленно прекратите процесс дизассембли и убедитесь, что на батарее нет шортов. Прежде чем продолжать работу с этой проблемой, можно полностью справиться с этой проблемой. Наблюдайте за ним в безопасном месте от любых горючих материалов по крайней мере 20 минут.
• При удалении проводов (плоских или круглых) из ячейки батареи никогда не очищайте сваренные провода от фактической батареи. Это может нарушить стену ячейки, вызывая материалы внутри ячейки, чтобы зажигать.
• Любая ячейка батареи, которая была сокращена или пробита, может утечь и спонтанно воспламенить. В случае прокола или нарушения удалите батарею для наблюдения и размещения в безопасной открытой зоне от любого горючего материала примерно на 20 минут.
• Батареи должны оставаться на комнатной температуре во время всей процедуры дизассембли. Клетки, которые получают теплые или горячие во время удаления, обычно указывают на короткое замыкание, которое в конечном итоге может вызвать взрыв и возможное спонтанное зажигание химических веществ батареи. Всегда следите за предоставленными ячейками батареи.
• Никогда не храните ячейки батареи в областях с экстремальными температурами и убедитесь, что они не коротки друг от друга в контейнере хранения.
• Правильное удаление ячеек батареи как можно скорее - не собирают их в течение нескольких недель.
• Изоляция положительной пластины батареи с устойчивым материалом, таким как Каптон лента, чтобы предотвратить сокращение ячейки.
• Никогда, при каких-либо обстоятельствах, пытайтесь разорвать запечатанные ячейки батареи. Он зажигает и начнет неконтролируемый химический огонь, как литиевой металл реагирует с кислородом и влагой в воздухе. Вода не потушит химический огонь этого типа и приведет только к гораздо более насильственной реакции. У вас есть соответствующее оборудование для управления огнем и готово к использованию. Помните, что металлические пожары (литиевые батареи) требуют необычных огнетушителей класса D, которые специально предназначены для задушения горящих металлических пожаров.
