Предварительные требования для тестирования клиента системы
В этом разделе описываются задачи, которые необходимо выполнить перед тестированием клиентской системы с помощью комплекта windows Hardware Lab Kit (Windows HLK):
Требования к оборудованию
Чтобы сертифицировать клиентские системы для Windows 8 и Windows 8.1, вам потребуется следующее оборудование в дополнение к тестируемой системе:
Другой компьютер. В идеале второй компьютер уже сертифицирован.
Примечание
Если вы тестируете компьютер с bluetooth, на втором компьютере также должен быть установлен Bluetooth 4.0 или установлен адаптер Bluetooth.
Звуковое устройство (если система тестирования поддерживает звук).
Звуковой кабель замыкания на себя (если система тестирования поддерживает звук).
Внешний динамик.
Сетевой адаптер.
Два USB-устройства флэш-памяти.
Один компакт-диск данных.
Один концентратор USB 3.0 для каждого предоставленного порта.
Аудио прецизионная машина — модельная система 2 и соединительные кабели.
Звуковое устройство Bluetooth (если система поддерживает Bluetooth).
Монитор с аудиовыходом (если в системе есть внешний порт HDMI или DisplayPort).
Точка доступа Wi-Fi (если система поддерживает Wi-Fi).
Тестовый карта Athena T0.
Polycom CX100.
Аудиомикрофон или другой активный источник для захвата звука.
SIM-карта с подготовленными данными (если система поддерживает мобильное широкополосное подключение).
Сигнал GPS (если система имеет GPS).
Диск Windows To Go.
Чтобы протестировать компьютер, необходимо предварительно настроить диск Windows To Go с помощью допустимого файла образа Windows (WIM). Он должен включать все драйверы, необходимые для использования оборудования системы.
Зеркало достаточно большим, чтобы отразить изображение экрана обратно в камеру (если в системе есть веб-камера).
USB SuperMutt.
Устройство USB 3.0, например запоминающее устройство USB 3.0.
Отладка кабелей, соответствующих транспорту, поддерживающей отладку в тестируемой системе.
Если вы тестируете веб-камеру, вам также потребуется:
Видео тестовая диаграмма:
- Диаграмма x-Rite ColorChecker.
- Национальный институт стандартов и технологий (NIST) откалиброванный счетчик люкс (например, INS DX-100). Вы должны калибровать люкс-метр ежегодно.
- Распечатка тестовой диаграммы на матовой бумаге из высококачественной струйной струи (например, HP Z2100). Эту тестовую диаграмму в формате PDF с высоким разрешением можно получить здесь.
Димируемые фары:
- Два удара свет стоит.
- Два световых крепления с отражателями. Например, комплект прожектора удара 5".
- Модуль диммера лампы подключаемого модуля INSTEON.
- Беспроводная клавиатура INSTEON RemoteLinc 2 (необязательно).
- Удлинитель 3 к 1.
- Две светодиодные лампочки Philips 422154 12,5 Вт A19.
Тестируемое устройство должно иметь IPv6-адрес.
Требования к программному обеспечению
Предварительно установите любое программное обеспечение, как и ваше оборудование, включая любые специальные драйверы устройств.
Требования к системе Bluetooth
При сертификации системы со встроенным радиомодулем Bluetooth через Windows HLK все драйверы и пакеты, включая драйверы фильтров, пакеты профилей и сторонние драйверы, должны быть установлены на основном компьютере, если система поставляется с этими драйверами.
Система должна быть протестирована в конфигурации доставки Windows, и никакие изменения параметров Bluetooth не должны вноситься, если система не поставляется с этими параметрами.
Радиосвязь Bluetooth, входящая в состав системы, должна быть ранее сертифицирована с помощью Windows HLK. Дополнительные сведения см. в разделе Предварительные требования для тестирования контроллера Bluetooth.
Конфигурация тестового компьютера
Перед выполнением тестов системы необходимо настроить тестовую систему и установить операционную систему. В этом разделе приведены общие сведения о связанных процедурах.
Важно!
Перед началом тестирования убедитесь, что вы включили все устройства в тестовой системе и загрузите все связанные драйверы.
Сборка тестового компьютера
- В тестовой системе установите сетевой адаптер.
- Подключите тестовую систему к сетевому концентратору.
- Подключите дополнительную систему к сетевому концентратору.
- Настройте BIOS тестовой системы для поддержки спящего режима S3.
- В тестовой системе установите соответствующую операционную систему Microsoft Windows.
- Во время установки операционной системы удалите все существующие разделы и создайте загрузочный раздел. Примечание. Для бизнес-логотипа см. примечание в нижней части страницы.
- Во время установки операционной системы необходимо также добавить тестовую систему в домен или рабочую группу.
- Установите все драйверы, предоставляемые производителем, которые требуются устройствам в тестовой системе.
- В тестовой системе установите клиентское программное обеспечение HLK с тестового сервера.
- В дополнительной системе установите соответствующую операционную систему Windows.
- Во время установки операционной системы добавьте дополнительную систему в тот же домен или рабочую группу, к которой принадлежит тестовая система.
- Установите один последовательный соединитель замыкания на последовательный порт тестовой системы.
Настройка тестового компьютера
На каждом тестовом компьютере в панель управления в разделе Параметры питания задайте следующие параметры:
- Отключите монитор, для параметра Значение Никогда.
- Резервный режим системы установлен в значение Никогда.
- Если для параметра Система гибернации задано значение Никогда.
- В диалоговом окне Свойства параметров питания откройте вкладку Гибернация и снимите флажок Включить проверка режима гибернации.
Повторите шаг 1 в дополнительной системе.
Вставьте допустимый компакт-диск с данными на компакт-диск или DVD-диск тестовой системы.
После настройки тестовых компьютеров можно приступить к тестированию. См. шаг 4. Создание проекта.
Требования к тестированию мобильной широкополосной связи

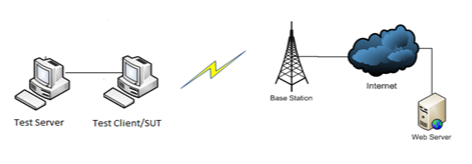

На следующем рисунке представлен обзор тестовой настройки мобильной широкополосной локальной сети.
Перед началом тестирования убедитесь, что тестовый компьютер находится в состоянии готовности. Если тест требует установки параметров перед его выполнением, для него будет отображаться диалоговое окно. Дополнительные сведения см. в конкретной тестовой статье.
