Обзор сценария лаборатории тестирования DirectAccess Cluster-NLB

В этой тестовой лабораторной среде DirectAccess развертывается с помощью следующих компонентов:

• DC1-A server that is configured as a domain controller, Domain Name System (DNS) server, and Dynamic Host Configuration Protocol (DHCP) server.

• EDGE1-A server on the internal network that is configured as the first Remote Access server in a Remote Access server cluster. Этот сервер имеет два сетевых адаптера; один подключен к внутренней сети и другой, подключенный к внешней сети.

• EDGE2-A server on the internal network that is configured as the second Remote Access server in a Remote Access server cluster. Этот сервер имеет два сетевых адаптера; один подключен к внутренней сети и другой, подключенный к внешней сети.

• APP1-A server on the internal network that is configured as a web and file server, and as an enterprise root certification authority (CA)

• APP2-A computer on the internal network that is configured as an IPv4 only web and file server. Этот компьютер используется для выделения возможностей NAT64/DNS64.

• INET1-A server that is configured as an Internet DNS and DHCP server.

• NAT1-A client computer that is configured as a network address translator (NAT) device using Internet Connection Sharing.

• CLIENT1-A client computer that is configured as a DirectAccess client that will be used to test DirectAccess connectivity when moving between the internal network, the simulated Internet, and a home network.

Лаборатория тестирования состоит из трех подсетей, которые имитируют следующее:

• Домашняя сеть с именем Homenet (192.168.137.0/24), подключенная к Интернету с помощью NAT.

• Внешняя сеть, представленная подсетью Интернета (131.107.0.0/24).

• Внутренняя сеть с именем Corpnet (10.0.0.0/24; 2001:db8::/64) отделена от Интернета сервером удаленного доступа.

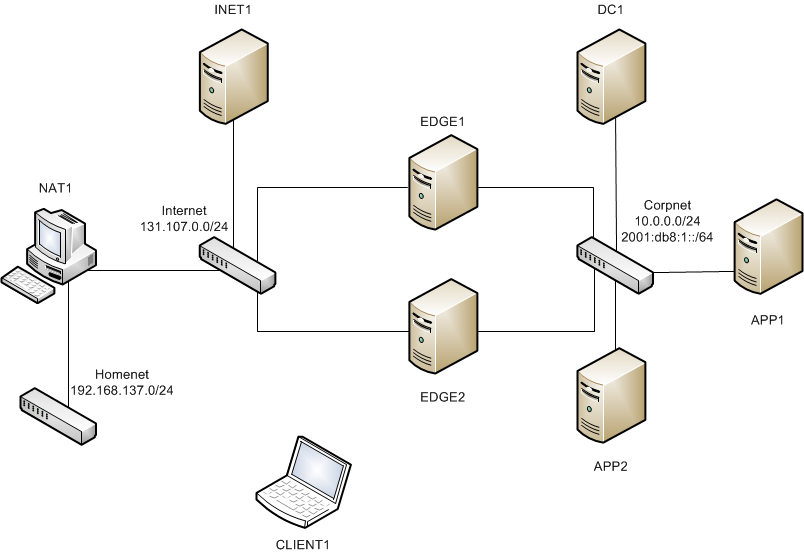

Компьютеры в каждой подсети подключаются с помощью физического или виртуального концентратора или коммутатора, как показано на рисунке ниже.
