Эффект обрезки

Используйте эффект обрезки для вывода указанной области изображения.

CLSID для этого эффекта CLSID_D2D1Crop.

Пример изображения

До
изображение перед эффектом.

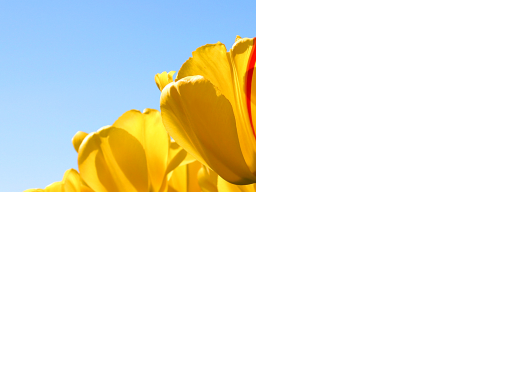

После
изображение после преобразования.
ComPtr<ID2D1Effect> cropEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Crop, &cropEffect);

cropEffect->SetInput(0, bitmap);
cropEffect->SetValue(D2D1_CROP_PROP_RECT, D2D1::RectF(0.0f, 0.0f, 256.0f, 192.0f));

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(cropEffect.Get());
m_d2dContext->EndDraw();

Свойства эффекта

Отображаемое перечисление имен и индексов Тип и значение по умолчанию Описание
Rect
D2D1_VECTOR_4F
Обрезаемая область, указанная в виде вектора (левая, верхняя, ширина, высота).
D2D1_CROP_PROP_RECT
{-FLT_MAX, -FLT_MAX, FLT_MAX, FLT_MAX}
Единицы находятся в DIP.
Примечание.
Прямоугольник будет усечен, если он перекрывает границы входного изображения.
D2D1_CROP_PROP_BORDER_MODE
D2D1_BORDER_MODE
D2D1_BORDER_MODE_SOFT
  • D2D1_BORDER_MODE_SOFT. Если прямоугольник обрезки падает на координаты дробного пикселя, эффект применяет сглаживание, что приводит к помягчему краю.
  • D2D1_BORDER_MODE_HARD: если прямоугольник обрезки падает на координаты дробного пикселя, эффект зажимает, что приводит к жесткому краю.

Выходной растровый рисунок

Результатом этого эффекта является размер свойства Rect. Длина и ширина вычисляются

с помощью приведенных здесь уравнений:

Длина выходных данных в пикселях=(Rect.Right-Rect.Left)*(DPI пользователя/96)
Высота выходных данных в пикселях=(Rect.Bottom-Rect.Top)*(DPI пользователя/96)

Требования

Требование Значение
Минимальная версия клиента Windows 8 и Обновление платформы для Windows 7 [классические приложения | Приложения Магазина Windows]
Минимальная версия сервера Windows 8 и Обновление платформы для Windows 7 [классические приложения | Приложения Магазина Windows]
Заголовок d2d1effects.h
Библиотека d2d1.lib, dxguid.lib

ID2D1Effect
