Esnetilmiş vSAN kümeleri tasarlama

Bu makalede, Azure VMware Çözümü özel bulut için vSAN esnetilmiş kümesi tasarlamayı öğrenin.

Background

Azure'ın genel altyapısı Bölgeler'e ayrılmıştır. Her bölge belirli bir coğrafyaya yönelik hizmetleri destekler. Her bölge içinde Azure, kullanılabilirlik alanları (AZ) olarak adlandırılan yalıtılmış ve yedekli altyapı adaları oluşturur. AZ, kaynak yönetimi için bir sınır görevi görür. AZ'nin kullanımına sunulan işlem ve diğer kaynaklar sonlu olup müşteri taleplerine göre tükenebilir. AZ bağımsız olarak dayanıklı olacak şekilde oluşturulur, yani bir AZ'deki hatalar diğer AZ'leri etkilemez.

Azure VMware Çözümü ile, standart bir vSphere kümesinde dağıtılan ESXi konakları geleneksel olarak tek bir Azure Kullanılabilirlik Alanı'nda (AZ) bulunur ve vSphere yüksek kullanılabilirliği (HA) ile korunur. Ancak iş yüklerini Azure AZ hatasına karşı korumaz. AZ hatasına karşı koruma sağlamak için tek bir vSAN kümesi, vSAN esnetilmiş küme olarak adlandırılan iki ayrı kullanılabilirlik alanına yayılacak şekilde etkinleştirilebilir.

Genişletilmiş kümeler, konakların her Bir Kullanılabilirlik Alanında (AZ) bulunduğunu vCenter Sunucusuna bildirmek üzere, iki AZ arasında vSAN Hata Etki Alanlarının yapılandırılmasına olanak tanır. Her hata etki alanı, netliği artırmak için içinde bulunduğu AZ'den sonra adlandırılır. Bir vSAN kümesini bir bölge içindeki iki AZ'ye genişlettiğinizde, AZ'nin kapanması durumunda bu küme vSphere HA olayı olarak kabul edilir ve sanal makine diğer AZ'de yeniden başlatılır.

Esnetilmiş küme avantajları:

• Uygulama kullanılabilirliğini geliştirme.
• Kurumsal uygulamalar için yeniden tasarlamaya veya pahalı olağanüstü durum kurtarma (DR) çözümleri dağıtmaya gerek kalmadan sıfır kurtarma noktası hedefi (RPO) özelliği sağlayın.
• Esnetilmiş kümelere sahip özel bulut, AZ hatalarına dayanıklılığı nedeniyle %99,99 kullanılabilirlik sağlayacak şekilde tasarlanmıştır.
• Müşterilerin altyapı kullanılabilirliği yerine temel uygulama gereksinimlerine ve özelliklerine odaklanmasını sağlayın.

Bölünmüş beyin senaryolarına karşı koruma sağlamak ve site durumunu ölçmeye yardımcı olmak için üçüncü bir AZ'de yönetilen bir vSAN Tanığı oluşturulur. Her AZ'deki verilerin bir kopyasıyla, vSphere HA sanal makinenin basit bir yeniden başlatmasını kullanarak herhangi bir hatadan kurtarmayı dener.

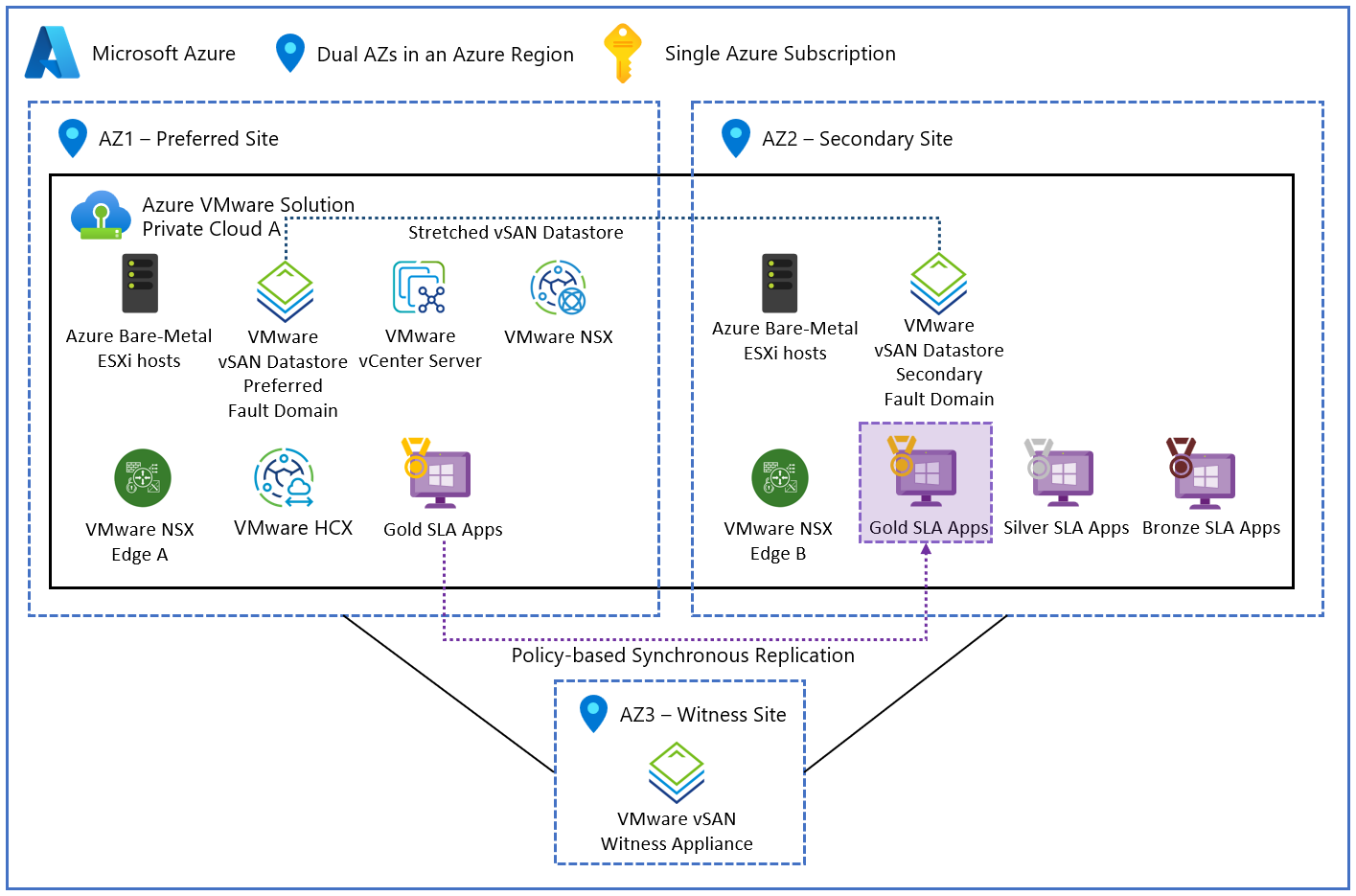

Aşağıdaki diyagramda iki AZ'ye yayılmış bir vSAN kümesi gösterilmiştir.

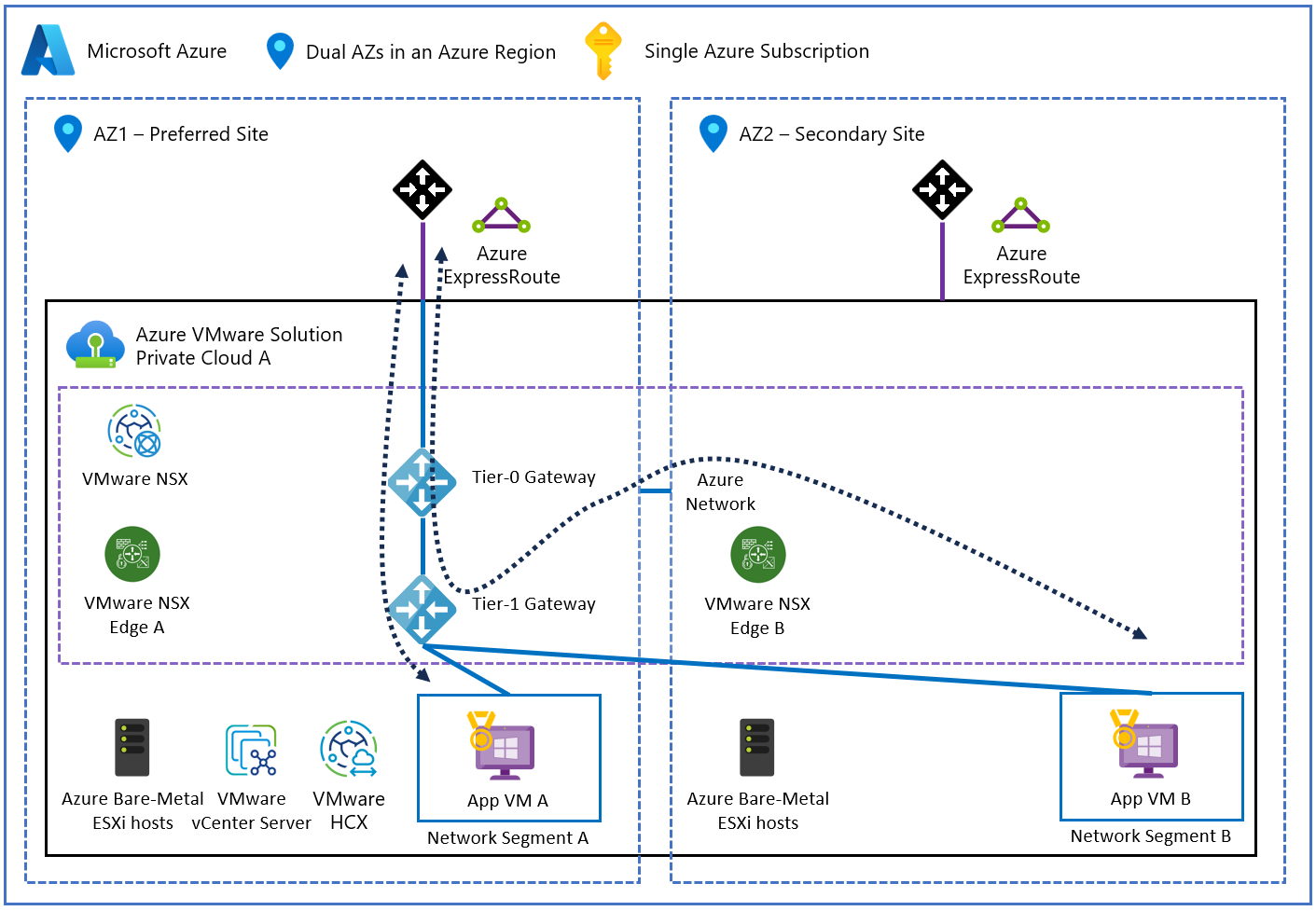

Aşağıdaki diyagramda, iki AZ arasında esnetilmiş bir vSAN kümesi içindeki ağ trafiğinin normal akışı gösterilmiştir.

Özetle, esnetilmiş kümeler Azure altyapısının ölçeğine ve esnekliğine ek olarak aynı güvenilen denetimleri ve özellikleri sağlayarak koruma gereksinimlerini basitleştirir.

Esnetilmiş küme özel bulutlarının yalnızca ek bir dayanıklılık katmanı sunduğunu ve tüm hata senaryolarını ele almadığını anlamak önemlidir. Örneğin, genişletilmiş küme özel bulutları:

• Azure'da bölge düzeyindeki hatalara veya uygulama sorunlarının veya kötü planlanmış depolama ilkelerinin neden olduğu veri kaybı senaryolarına karşı koruma yapmayın.
• Tek bir bölge hatasına karşı koruma sağlar, ancak çift veya aşamalı hatalara karşı koruma sağlamak için tasarlanmamıştır. Örneğin:

  • Dokuda yerleşik olarak bulunan çeşitli yedeklilik katmanlarına rağmen, bir inter-AZ hatası ikincil sitenin bölümlenmesine neden olursa, vSphere HA ikincil sitedeki iş yükü VM'lerini kapatmaya başlar.

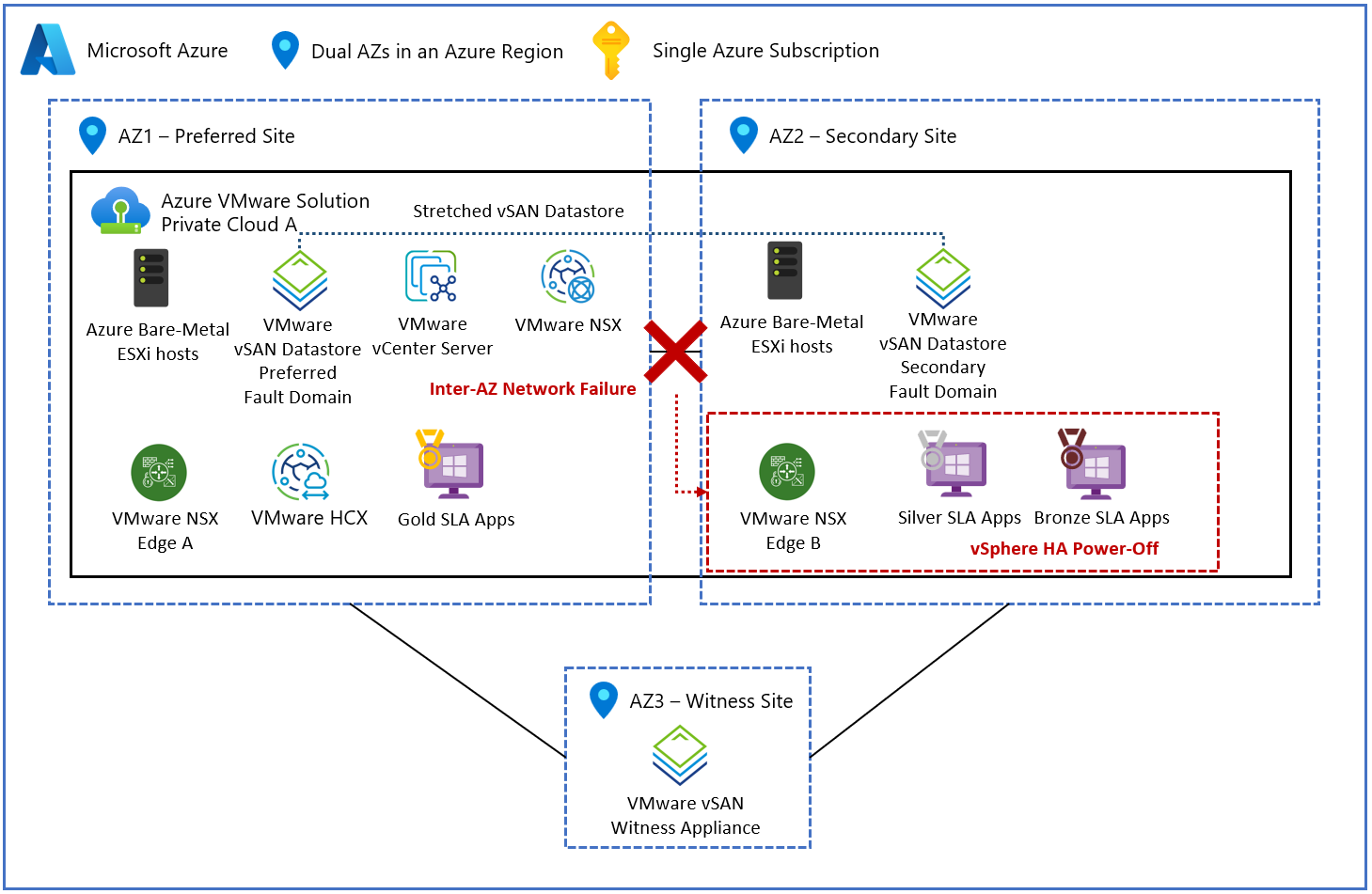

    Aşağıdaki diyagramda ikincil site bölümleme senaryosu gösterilmektedir.



  • İkincil site bölümlemesi bunun yerine birincil sitenin hatasına ilerlediyse veya tam bir bölümlemeyle sonuçlandıysa, vSphere HA ikincil sitedeki iş yükü VM'lerini yeniden başlatmayı dener. vSphere HA ikincil sitedeki iş yükü VM'lerini yeniden başlatmayı denerse, iş yükü VM'lerini sabit olmayan bir duruma sondar.

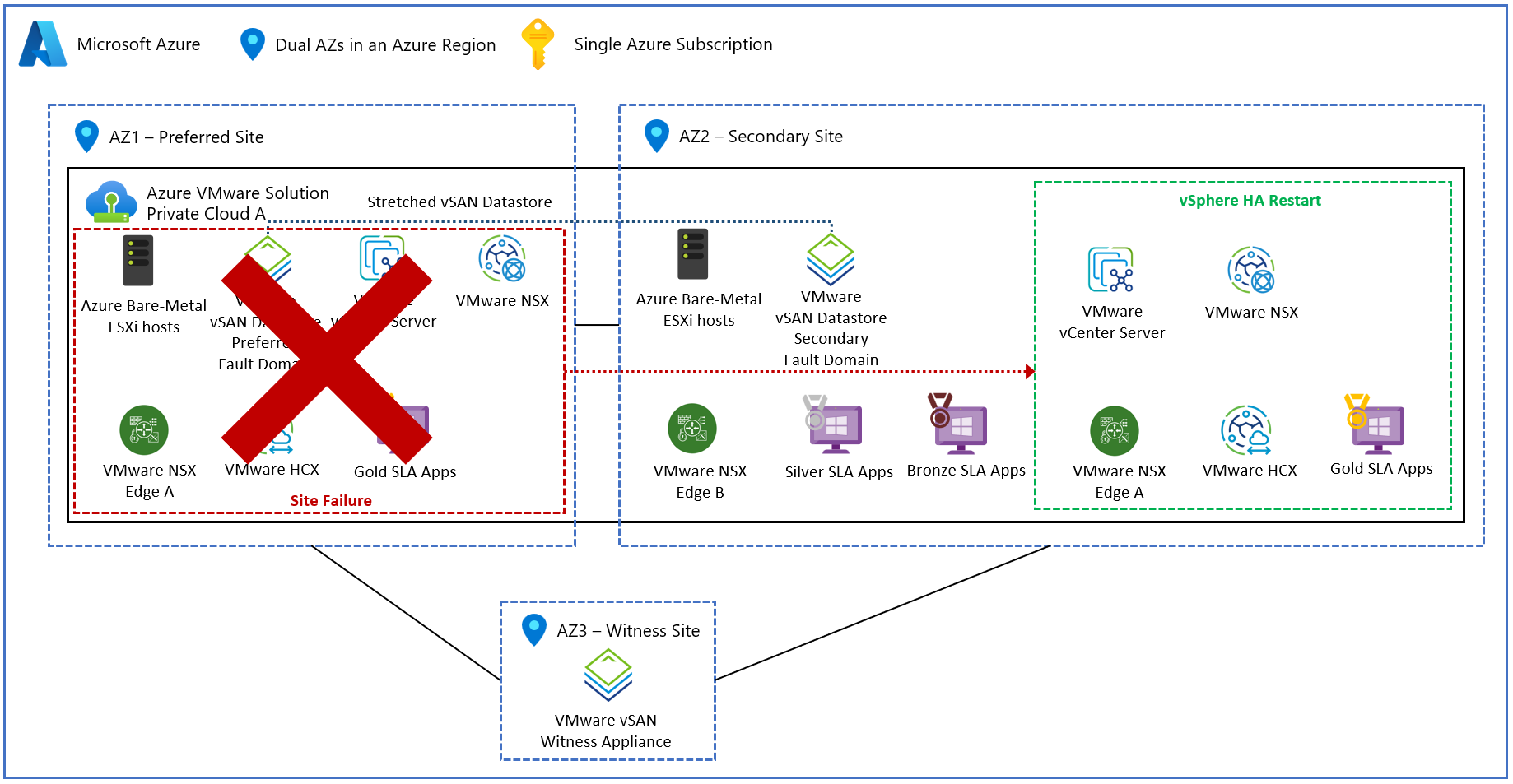

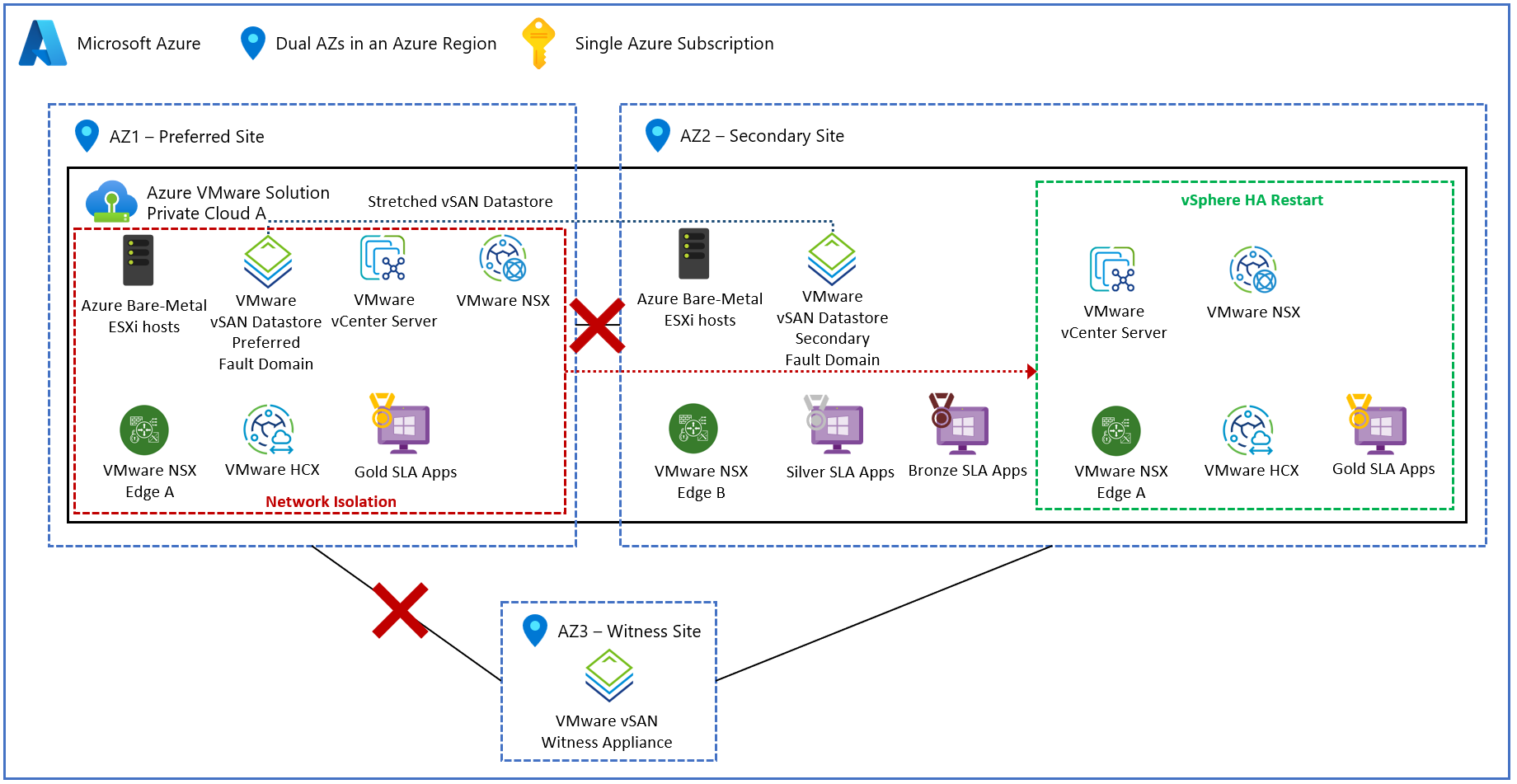

    Aşağıdaki diyagramlarda tercih edilen site hatası ve tam ağ bölümleme senaryoları gösterilmektedir.

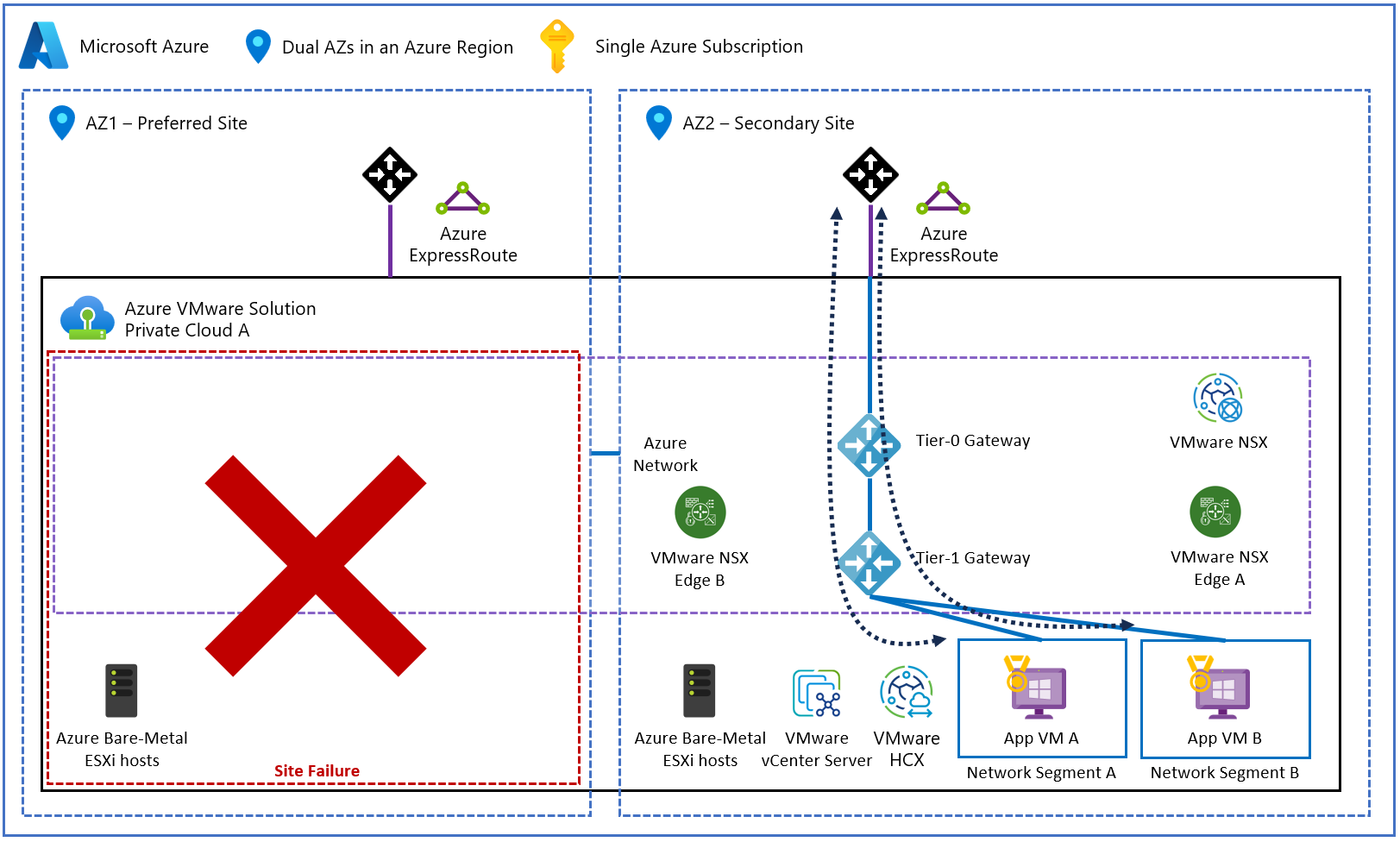

    Aşağıdaki diyagramda, tam bir site hatası sırasında esnetilmiş bir vSAN kümesi içindeki ağ trafiğinin akışı gösterilmektedir.



Bu tür hataların nadir olsa da, esnetilmiş bir küme özel bulutu tarafından sunulan koruma kapsamının dışında olduğu belirtilmelidir. Bu tür nadir hatalar nedeniyle, esnetilmiş bir küme çözümü, vSphere HA'ya dayalı çoklu AZ yüksek kullanılabilirlik çözümü olarak kabul edilmelidir. Esnetilmiş küme çözümü, uygulama kullanılabilirliğini sağlamak için kullanılabilecek kapsamlı bir çok bölgeli Olağanüstü Durum Kurtarma stratejisinin yerini almak için tasarlanmamıştır. Bunun nedeni, Olağanüstü Durum Kurtarma çözümünün genellikle ayrı Azure bölgelerinde ayrı yönetim ve denetim düzlemlerine sahip olmasıdır. Azure VMware Çözümü esnetilmiş kümelerin, aynı Azure bölgesindeki iki kullanılabilirlik alanına yayılmış tek bir yönetim ve denetim düzlemi vardır. Örneğin, bir vCenter Server, bir NSX Yöneticisi kümesi, bir NSX Microsoft Edge VM çifti.

Genişletilmiş küme bölgesi kullanılabilirliği

Azure VMware Çözümü esnetilmiş kümeler aşağıdaki bölgelerde kullanılabilir:

• Güney Birleşik Krallık (AV36 ve AV36P üzerinde)

• Batı Avrupa (AV36 ve AV36P üzerinde)

• Orta Batı Almanya (AV48 üzerinde)

• Doğu Avustralya (AV36P üzerinde)

• Doğu ABD (AV36P üzerinde)

Desteklenen depolama ilkeleri

Aşağıdaki SPBM ilkeleri, küme için varsayılan ilkeler olarak etkinleştirilen "Çift Site Yansıtma" PFTT'siyle ve "RAID 1 (Yansıtma)" SFTT'siyle desteklenir:

• Site olağanüstü durum toleransı ayarları (PFTT):
  • Çift konum aynalama
  • Yok - verileri tercih edilen ayarda tut
  • Veri yok - Verileri tercih edilmeyenlerde tutma
• Tolere edilmesi gereken yerel hatalar (SFTT):
  • 1 hatası – RAID 1 (Yansıtma)
  • 1 arıza – RAID 5 (Silme kodlaması), her AZ'de en az dört sunucu gerektirir
  • 2 hata – RAID 1 (Yansıtma)
  • 2 hata – RAID 6 (Silme kodlaması), her AZ'de en az altı konak gerektirir
  • 3 hata – RAID 1 (Yansıtma)

FAQ

Başka bölge planlanıyor mu?

Şu anda esnetilmiş kümeler için desteklenen beş bölge vardır.

Azure VMware Çözümü esnetilmiş kümelerle ne tür SLA sağlar?

vSAN esnetilmiş kümesiyle oluşturulan özel bulut, aşağıdaki koşullar mevcut olduğunda %99,99 altyapı kullanılabilirliği taahhüdü sunacak şekilde tasarlanmıştır:

• Kümede en az altı düğüm dağıtılır (her kullanılabilirlik alanında 3).
• İş yükü VM'leri tarafından kullanılan VM depolama politikası, PFTT "Dual-Site Yansıtma" ve SFTT 1 olarak ayarlandığında.
• Kullanılabilirlik hedeflerine ulaşmak için Azure VMware Çözümü SLA ayrıntılarında yakalanan Ek Gereksinimler ile uyumluluk gereklidir.

Özel bulutların dağıtılacağı kullanılabilirlik bölgesini seçebilir miyim?

Hayır İki kullanılabilirlik alanı arasında esnetilmiş bir küme oluşturulur, tanık nodunu dağıtmak için üçüncü kullanılabilirlik alanı kullanılır. Tüm bölgeler esnetilmiş küme ortamını dağıtmak için etkili bir şekilde kullanıldığından müşteriye bir seçenek sunulmaz. Bunun yerine müşteri, özel bulut oluşturma sırasında birden çok AZ'de sunucu dağıtmayı seçer.

Dikkate alınması gereken sınırlamalar nelerdir?

• Genişletilmiş kümeyle bir özel bulut oluşturulduğunda, bu bulut standart küme özel bulutuna dönüştürülemez. Benzer şekilde, standart küme özel bulutu oluşturulduktan sonra yayılmış küme özel bulutu olarak değiştirilemez.
• Gerilmiş kümelerin ölçeğini genişletme ve daraltma yalnızca ikili gruplar halinde gerçekleşebilir. Esnetilmiş küme ortamında en az altı düğüm ve en fazla 16 düğüm desteklenir. Daha fazla bilgi için bkz. Azure aboneliği ile hizmet limitleri, kotalar ve kısıtlamalar.
• Müşteri iş yükü VM'leri orta vSphere HA önceliğiyle yeniden başlatılır. Yönetim VM'leri en yüksek yeniden başlatma önceliğine sahiptir.
• Çözüm, yeniden başlatmalar ve çoğaltma için vSphere HA ve vSAN'a dayanır. Kurtarma süresi hedefi (RTO), tek bir AZ hatasından sonra vSphere HA'nın hayatta kalan AZ'de bir VM'yi yeniden başlatma süresine göre belirlenir.
• Şu anda esnetilmiş küme ortamında desteklenmiyor:
  • NSX Microsoft Edge'den genel IP adresi ve ANF veri depoları gibi harici depolama alanına yönelik yakın zamanda kullanıma sunulan özellikler.
  • VMware SRM, Zerto ve JetStream gibi olağanüstü durum kurtarma eklentileri.
  • Ek NSX Edge eklemek için NSX Edge Scale-OUT şu anda desteklenmiyor.
• Aşağıdaki senaryolar için Azure portalından bir destek bileti açın (Esnetilmiş Kümeler'i Sorun Türü olarak seçtiğinizden emin olun):
  • Bir özel bulutu, genişletilmiş küme özel bulutuna bağlayın.
  • İki gerilmiş özel küme bulutunu bağlayın.

Uyarı

Esnetilmiş küme özel bulutları arasındaki Azure VMware Çözümü bağlantısı, yalnızca her iki esnetilmiş küme de aynı pod kümesinde barındırıldığında veya aralarında ortak pod olmadığında desteklenir. Özel bulut yalnızca bir ortak pod paylaşıyorsa desteklenmez.

Kullanılabilirlik alanları (AZs) arasında ne tür gecikme süreleri beklemem gerekir?

vSAN esnetilmiş kümeleri, iş yükü VM'lerini barındıran AZ'ler arasında 5 milisaniyelik gidiş dönüş süresi (RTT) ve 10 Gb/sn veya daha fazla bant genişliği içinde çalışır. Azure VMware Çözümü esnetilmiş küme dağıtımı bu kılavuz ilkeyi izler. Sıkı gecikme süresi gereksinimlerine sahip uygulamaları, senkron yazmaları kullanan çift site yansıtma SFTT'si ile dağıtırken bu bilgileri göz önünde bulundurun.

Özel bulutumdaki esnetilmiş ve standart kümeleri karıştırabilir miyim?

Hayır Esnetilmiş ve standart kümelerin bir karışımı aynı özel bulutta desteklenmez. Özel bulut oluşturduğunuzda esnetilmiş veya standart bir küme ortamı seçilir. Bir özel bulut esnetilmiş bir kümeyle oluşturulduktan sonra, bu özel bulut içinde oluşturulan tüm kümelerin doğası gereği esnetilmiş olduğu varsayımı yer alır.

Çözümün maliyeti ne kadardır?

Müşteriler, özel bulut içinde dağıtılan düğüm sayısına göre ücretlendirilir.

Tanık düğümü ve AZ arası trafik için ücretlendirilir miyim?

Hayır Müşteriler tanık düğümü ve AZ arası trafik için ücret görmez. Tanık düğümü tamamen hizmet tarafından yönetilir ve Azure VMware Çözümü tanık düğümü için gerekli yaşam döngüsü yönetimini sağlar. Çözümün tamamı hizmet tarafından yönetildiğinden, müşterinin yalnızca iş yükü sanal makineleri için ayarlayacak uygun SPBM ilkesini tanımlaması gerekir. Gerisi Microsoft aracılığıyla yönetilir.
