Azure Sanal Ağına bağlantı

Azure VMware Çözüm 2. Nesil (2. Nesil) özel bulutunu dağıttığınızda, özel bulut ile azure sanal ağınızdaki diğer ağlar arasında ağ bağlantısına ihtiyacınız vardır. Bu makalede, Gen 2 özel bulutunu Azure Sanal Ağlara nasıl bağlayacağınızı öğrenirsiniz.

Önkoşullar

  • Gen 2 özel bulut başarıyla dağıtıldı.
  • Gen 2 özel bulut Azure Sanal Ağı'nıza bağlantı oluşturmak için birden fazla Sanal Ağ.

Azure VMware Çözümü Barındırılan (Yerel) Sanal Ağ

Azure VMware Çözümü özel bulut dağıtımı bir Azure Sanal Ağ içinde barındırılır. Dağıtım sırasında Azure VMware Çözümü özel buluttan yerel Sanal Ağ bağlantısı kurulur ve başka bir yapılandırma gerekmez. Özel bulut, diğer Azure hizmetleriyle aynı ağ bağlantısı yapılarını izler. Bu özel bulutta oluşturulan VMware NSX iş yükü segmentleri yönlendirme amacıyla Sanal Ağ etki alanında Sanal Ağ adres alanları olarak sistematik olarak programlanmıştır.

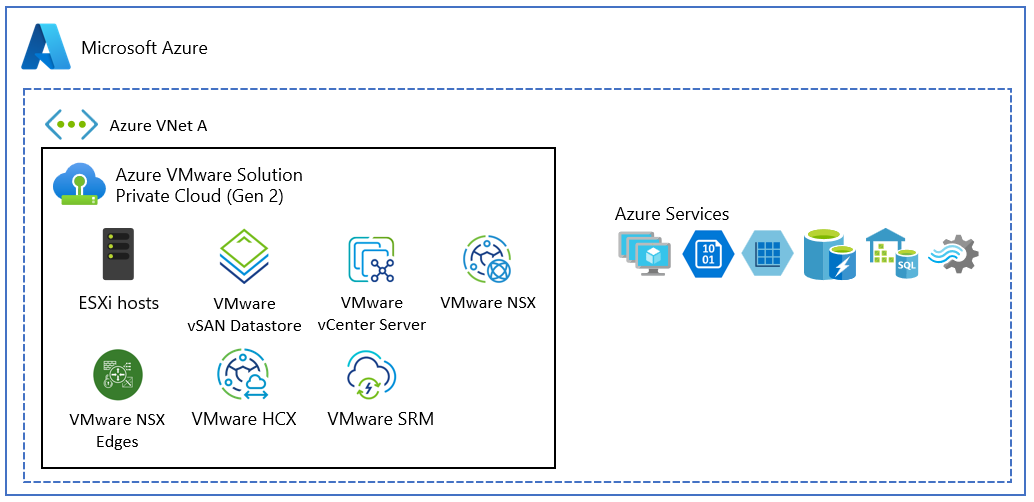

Özel buluta yönelik Azure VMware Çözümü 2. Nesil bağlantısının diyagramı.

Azure VMware Çözümü, gerekli özel bulut bileşenlerini barındırmak için barındırılan Sanal Ağ içinde aşağıdaki salt okunur yönetim alt ağlarını oluşturur. Bu Yönetim Alt Ağları, özel bulut oluşturma için belirtilen yönetim adresi bloğundan ayrılır. Aşağıda, 10.74.64.0/22 adres bloğuna sahip bir SDDC'den türetilen örnek alt ağlar verilmiştir.

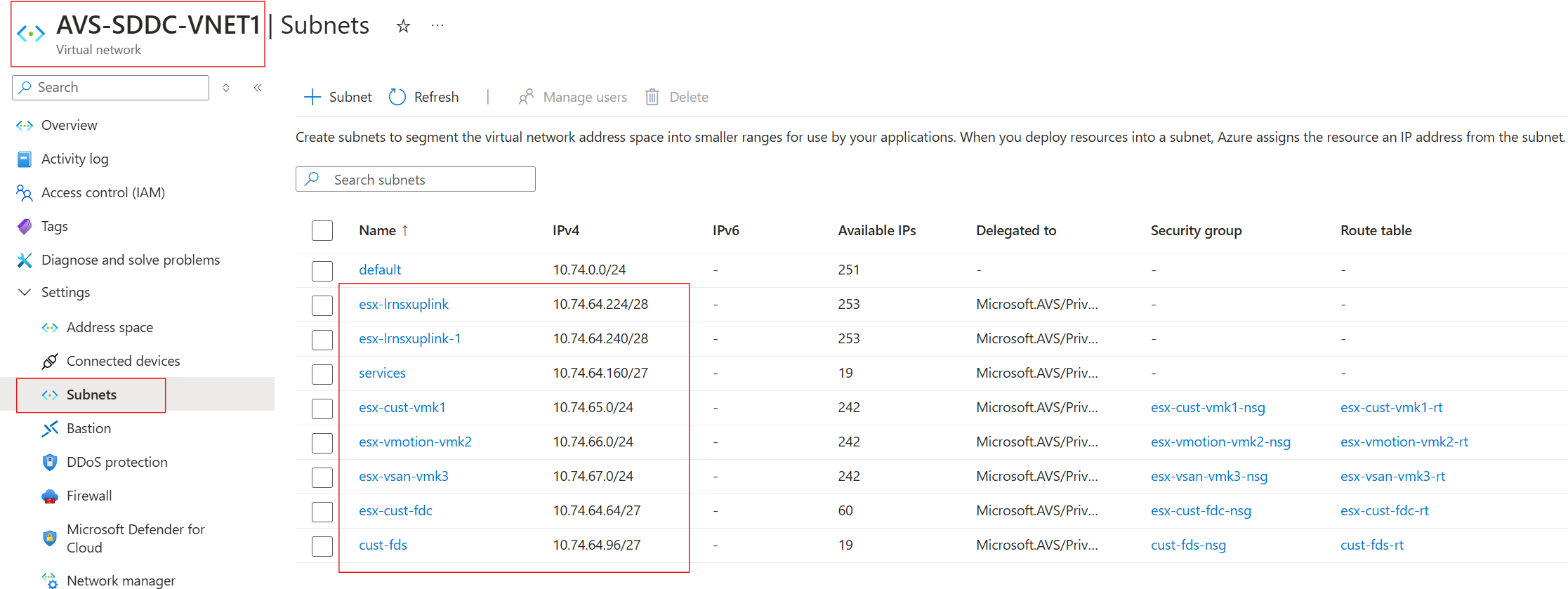

Azure VMware Çözümü 2. Nesil özel bulut yönetimi ağlarını gösteren ekran görüntüsü.

Diğer Sanal Ağlar

Azure VMware Çözümü'nin konum dışı Sanal Ağlara bağlantısı, Azure Sanal Ağ kullanıcılarının iş yüklerini Sanal Ağlar arasında bağlamak için kullandığı yordamı izler. Sanal Ağ, aşağıdaki Azure belgelerinde açıklandığı gibi Azure Sanal Ağ eşlemesi kullanılarak diğer konum dışı Sanal Ağlara bağlanabilir.

Azure VMware Çözümü için hem bölgesel Sanal Ağ eşlemesi hem de genel Sanal Ağ eşlemesi desteklenir.

Uyarı

Azure VMware Çözümü özel bulutundaki herhangi bir NSX segmenti, alt ağ ve rota değişikliklerini yaymak için standart Azure eşleniği Sanal Ağ eşlemelerinin yeniden senkronizasyonunun yapılması gerekmektedir.

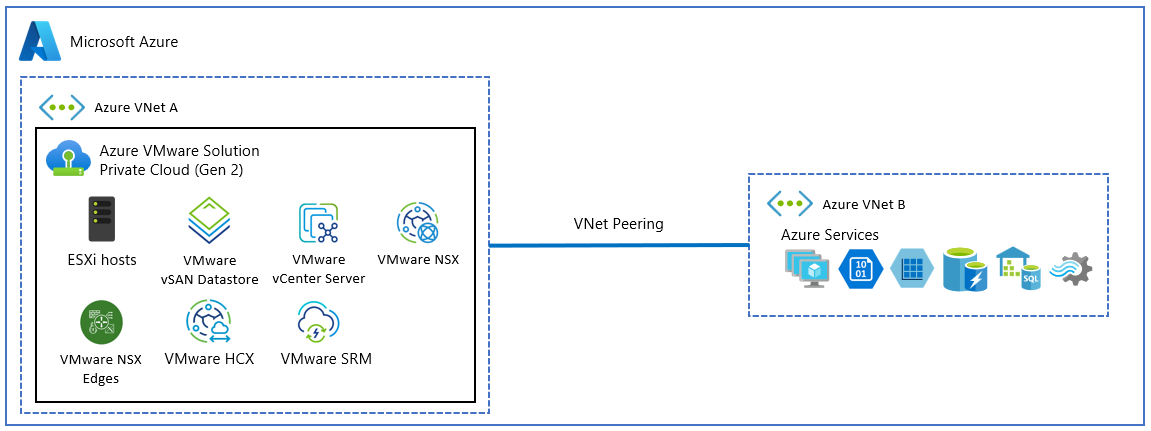

Diğer Sanal Ağlara Azure VMware Çözümü 2. Nesil bağlantısını gösteren diyagram.
